威康IP網絡廣播系統應用于國家能源集團某海上風電場項目陸上平臺

    單位介紹

    國家能源投資集團有限責任公司（簡稱國家能源集團）于2017年11月28日正式掛牌成立，是經黨中央、國務院批準，由中國國電集團公司和神華集團有限責任公司聯合重組而成的中央骨干能源企業，是集央企聯合重組、國有資本投資公司改革、創建世界一流示范企業、國有企業公司治理示范企業“四個試點”于一身的中央企業，擁有煤炭、電力、運輸、化工等全產業鏈業務，產業分布在全國31個省區市以及美國、加拿大等10多個國家和地區，是全球規模最大的煤炭生產公司、火力發電公司、風力發電公司和煤制油煤化工公司。2022年在世界500強排名第85位，較上年上升十六位。

    2021年，國家能源集團資產總額18976億元，營業總收入6908億元，凈利潤618億元，煤炭產量5.7億噸，發電裝機容量2.71億千瓦，發電量11032億千瓦時，供熱量4.64億吉焦，火電總裝機量1.94億千瓦，水電裝機容量1869萬千瓦，風電總裝機量4999萬千瓦，新能源裝機容量5859萬千瓦。

    國家能源集團堅決貫徹落實黨中央國務院決策部署，深入落實“六穩”“六�！惫ぷ饕�求，提高站位、勇挑能源保供的政治責任和社會責任，充分發揮煤電化運全產業鏈一體化的運營優勢，在確保安全的前提下，打好能源保供攻堅戰，勇做能源供應“穩定器”和“壓艙石”，確保實現高質量的穩增長，為穩定宏觀經濟大盤，保持社會大局穩定作出更大貢獻。

工程方案

    本次項目為國家能源集團旗下的海上風電場陸上平臺，該項目的功能需求如下：

    1、整個公共廣播系統需達到全天無人值守、全自動播放

    2、海上跟陸上廣播系統能統一集中管理，發布業務廣播（如：鈴聲、公告、發布通知等）

    3、消防聯動廣播，海上跟陸上發生火災，分別獨立自動報警

    4、海陸兩區可獨立進行相應的廣播功能，不需要調整任何線路

    5、海上、陸上設立尋呼站，實現分區或全區呼叫

    6、海上、陸上互相通話

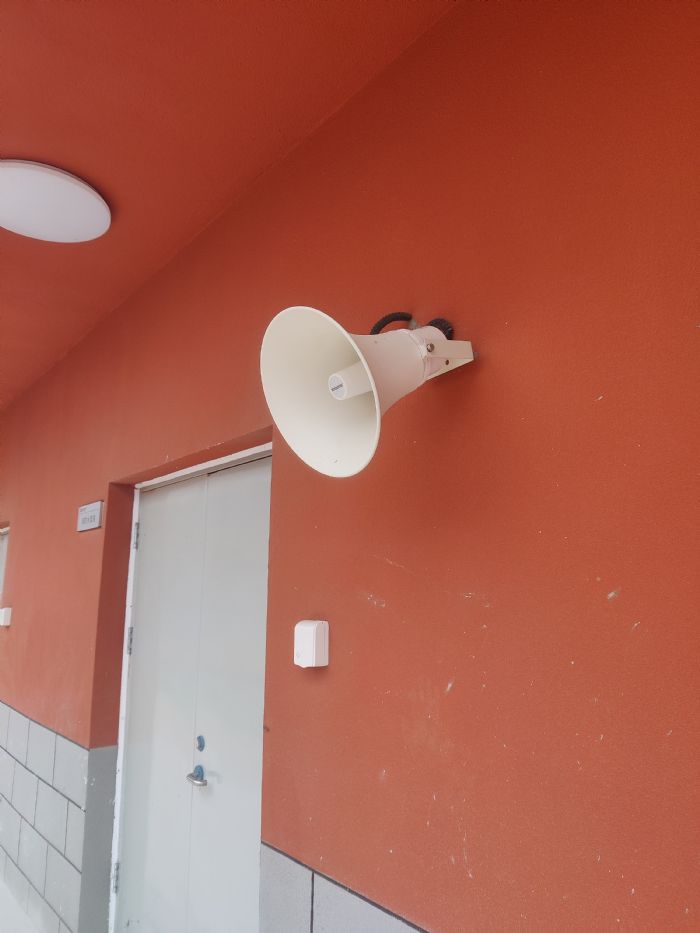

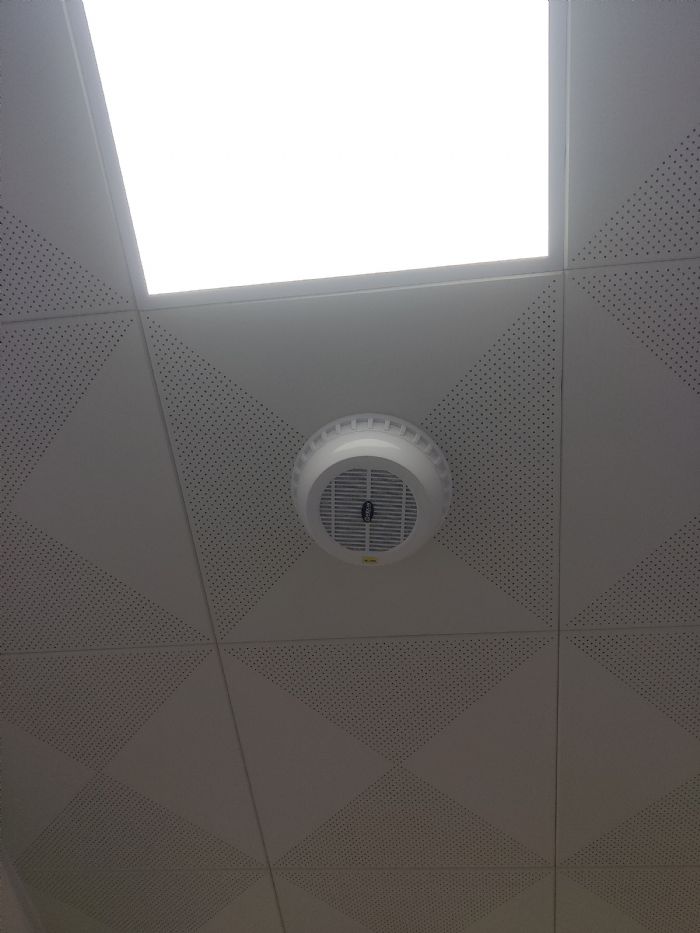

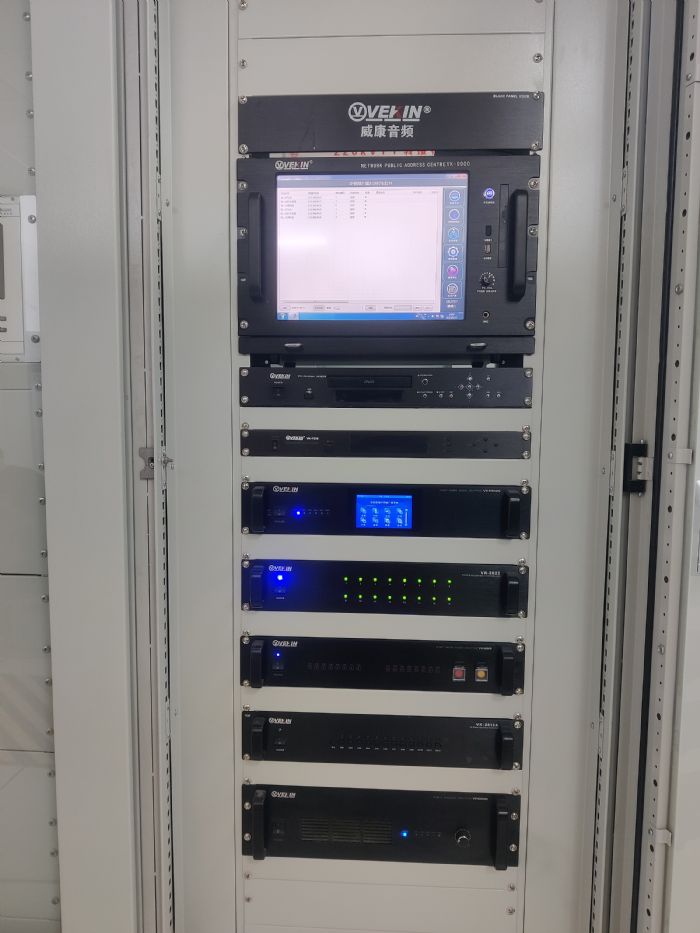

    考慮到海上風電場海陸兩區距離相對較遠，本次項目采用數字傳輸?shù)腎P網絡廣播以達到遠距離播控要求，并在海陸兩地分別設立火災報警信號采集器，用于消防聯動；海陸兩地分別設立網絡尋呼站，用于分區或全區呼叫；音箱選用號筒式揚聲器，超遠穿透距離；室內場所根據環境需要，采用明裝式天花喇叭；廣播服務器具備雙備份系統，給每一個海上風力發電場都有一個很好的保障。

    重點產品

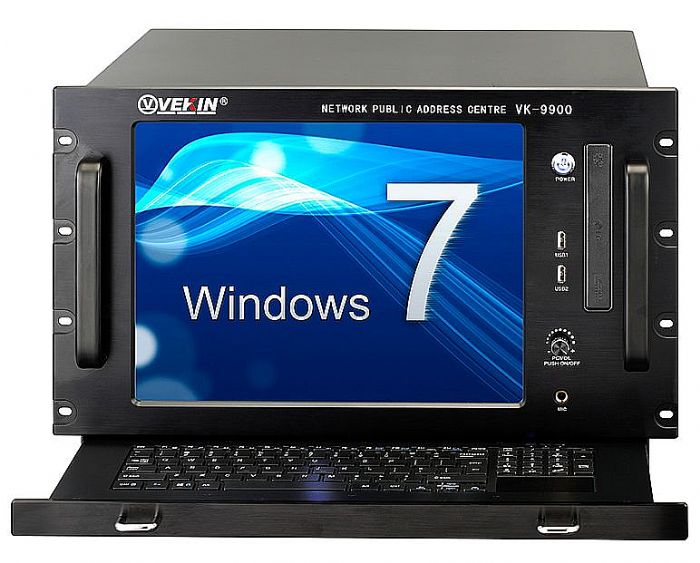

    IP網絡廣播主控中心 VK-9900

產品用途

    1、IP網絡數字廣播服務器軟件的運行載體，是廣播的控制中心；

    2、安裝在主控室，對整個廣播系統進行實時有效的管理。

    產品特點

    1、工業級機柜式機箱設計，機箱采用鋼結構，有較高的防磁、防塵、防沖擊的能力。

    2、15英寸LED液晶顯示屏，內置5線工業加固觸摸屏，簡單易用的觸摸屏操控。

    3、工業級專用主板設計，雙核四線程超低功耗的嵌入式工業級處理器，處理速度更快，運作性能更強。

    4、采用流媒體網絡音頻技術，完全符合TCP/IP協議傳輸，對原網絡無影響。

    5、通過局域網傳輸，只要有網絡覆蓋的區域，就能使用本系統實現本地或遠程網絡廣播。

    6、集背景音樂、消防緊急廣播、網絡會議、遠程教學等功能為一體。

    7、可與已有局域網無縫對接，施工方便。

    8、可同時傳輸多路音源，可對多點尋呼和廣播。

    9、支持多主機級聯，可分別設置優先級。

    10、支持手機APP點播，任意選擇播放終端；支持音頻文件播放、語音廣播、遠程播報功能。

    11、硬解碼技術采用128K*16位采樣率，不受電磁干擾，高保真效果，立體聲CD音質。

    12、在緊急情況下，可打開任意控制點緊急通知或廣播，可實現N+1、N、N-1臨層報警。

    13、廣播終端都設有獨有的IP地址，可任意更改，任意分組，可實現點對點廣播，分組廣播。

    14、實現系統管理、用戶管理、終端管理、節目管理、任務管理等管理功能。

    15、實現真正的無人值守，有完善的電源管理系統，保證24小時正常、安全的連續工作。

    16、具備雙備份功能，當主機有故障時，即時切換備用服務器，保證系統正常運行。

    技術參數

    1.屏幕尺寸 15英寸

    2.屏幕顏色 TFT262144色真彩色

    3.操控方式 1024 x 768分辨率液晶電阻式(五線)觸摸屏

    4.鍵盤 鍵盤自帶抽拉式88鍵，觸摸板鼠標

    5.DVD 超薄光驅，帶刻錄功能

    6.環境溫度：-10℃～50℃；

    7.相對濕度：20%～80%相對濕度，無結露

    8.主板 工業級Intel B75芯片組

    9.CPU Intel Core i3 3.3GHz雙核四線程

    10.標準接口 1×PS/2接口；6×USB；6×串口；1×VGA；2×LAN；1×MIC-in

    11.硬盤 120G SSD 固態硬盤

    12.內存 DDR3  4G（因產品不斷升級，容量會不斷增加）

    13.網卡 Realtek RTL8111F千兆網卡

    14.聲卡 Realtek ALC887 8聲道音效芯片

    15.系統音頻信號信噪比 LINE：70dB；MIC：60dB

    16.操作系統 支持Windows 7 /8 /10 /Linux

    17.參考尺寸 484×311×346mm

    18.安裝方式 19英寸7U上架式

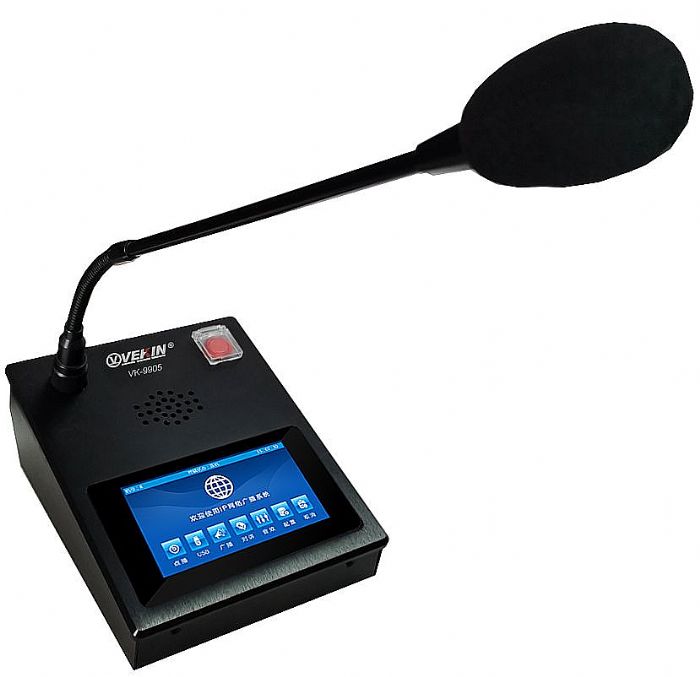

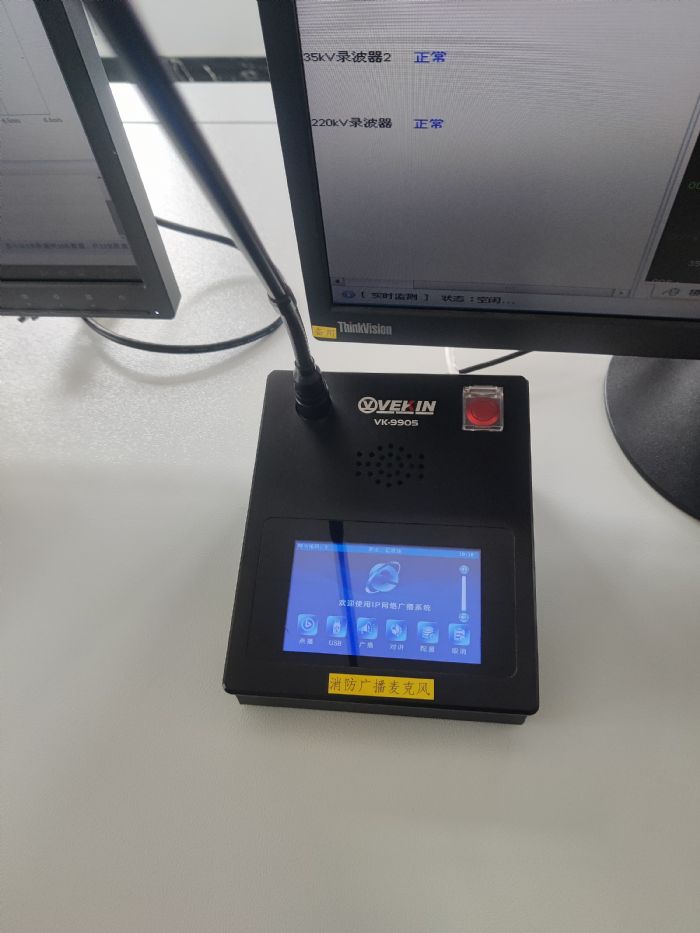

    觸摸屏網絡尋呼話筒VK-9905

桌面式設計，自帶4.3英寸電容觸摸屏控制，人性化操作界面

    無操作時進入休眠、低功耗省電狀態

    采用嵌入式計算機技術和DSP音頻處理技術設計

    支持呼叫分區及多個分區，呼叫全區廣播；支持直接操作呼叫或?qū)χv任意終端

    支持直接操作監聽任意終端，監聽距離達到5m

    支持全雙工雙向?qū)χv功能，自帶網絡回聲消除模塊

    IP終端之間實現兩兩雙向?qū)χv，網絡延時低于40ms，網絡回聲嘯叫徹底抑制

    內置MP3解碼模塊，支持顯示歌曲名稱，支持多種播放模式，便于操作控制

    支持求助信號鈴聲、閃燈提示，一鍵接受求助、對講功能，同時也可以支持免提通話和接收廣播

    帶有一個緊急預警按鈕，當有緊急突發事件時，按下此按鈕就及時啟動廣播預警

    支持TCP/IP、UDP、IGMP(組播)協議，實現網絡化傳輸16位CD音質的音頻信號

    內置5W全頻高保真揚聲器輸出，實現雙向通話和網絡監聽

    一路音頻線路輸出，外擴功率放大器；一路音頻線路輸入，提供多音源傳輸

    本終端設有話筒與線路的優先輸出調節旋鈕，可調節話筒為最高優先或話筒與線路同級別混音輸出

    一路報警觸發短路輸出，級聯外擴警示設備

    二路短路輸入，可以用作觸發預置語音提示（或報警）

    技術參數

    線路輸出: 775mV、1KΩ

    輸出功率: 4Ω、5W

    線路輸入: 400mV

    MIC輸入: 50mV

    采樣率:     8KHz-48KHz

    電源輸入: DC16V

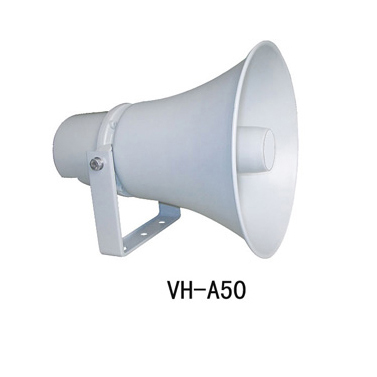

    遠程定向號角 VK-A50

室外全天候定向號角對人聲、音樂都有還原真實的放大特性

    由鋁合金材料制成，可抵擋日照雨淋、風沙雪雨，適合戶內、戶外全天候使用

    優質喇叭單元，復合喇叭鼓紙，帶超遠距離高音圈，音質清澈動聽

    額定功率：50W

    峰值功率：100W

    靈敏度 109dB±3dB

    阻抗 黑-COM 白-11Ω

    防護等級 IP66

    頻率響應 380-6.5KHz

    外部尺寸 325*350mm

    重量 2.3Kg
