如何基于Control Hub實現多協議流傳輸和互轉

    作為現有Magewell Cloud軟件的接替產品，Control Hub的轉發架構十分靈活，能夠完成不同網絡協議之間的轉換。通過定義“通道”，用戶可以將一路視頻輸入流以一種或多種協議輸出到目的地。Control Hub支持在RTMP、SRT(caller或listener模式)、RTSP和傳輸流(通過UDP或RTP傳輸)之間進行轉換。本文將介紹如何基于Control Hub實現多協議網絡流傳輸和互轉。

    所需設備

    1、已部署在私有服務器或云托管平臺的Control Hub一套。（Control Hub具備固定公網IP，本文為47.104.XX.XX，可通過互聯網訪問） 2、軟件或硬件編碼器和解碼器各一臺。 3、視頻源一個。（本文以攝像機為例） 4、筆記本電腦一臺，顯示器一臺。 5、網線和HDMI線纜若干。

    操作步驟

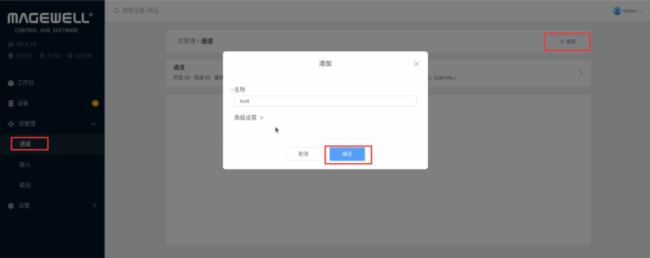

    1、登錄Control Hub的Web GUI，進入“推流通道”頁簽，點擊“添加”，填寫通道名稱，點擊“確定”，新建通道。

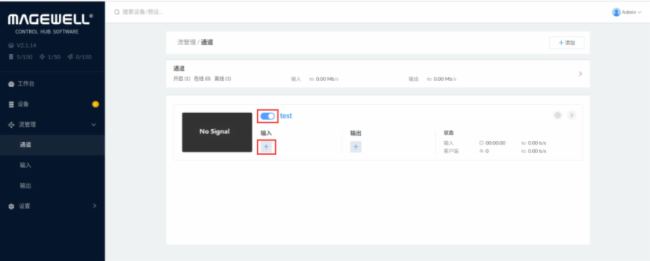

打開通道開關，點擊輸入的“+”，進入通道信號輸入頁面。

2、在通道中，用戶可以有三種方式為通道添加輸入信號：

    已經注冊到Control Hub上的美樂威Ultra Stream和Ultra Encode系列編碼器，可參考博文《如何基于Control Hub，通過美樂威編解碼設備實現快速RTMP或SRT流傳輸》

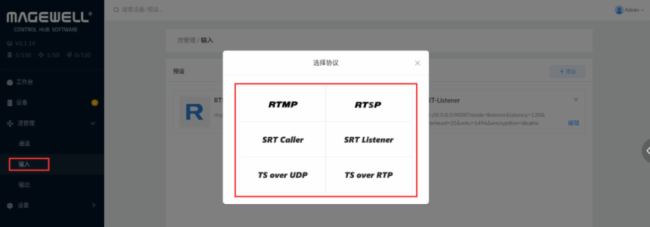

    對于沒有注冊到美樂威的Ultra Stream, Ultra Encode系列編碼器和第三方的編碼器。用戶可以在“輸入”頁簽里面，先添加預設，選擇多種協議。

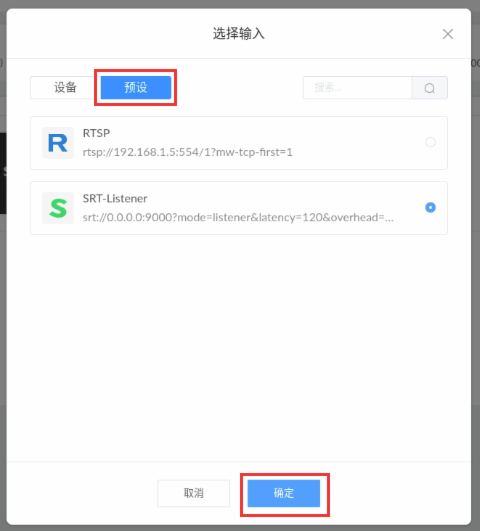

    添加完預設后，在“選擇輸入”中選擇“預設”，勾選剛才預設的SRT或RTSP作為通道信號，點擊“確定”即可。

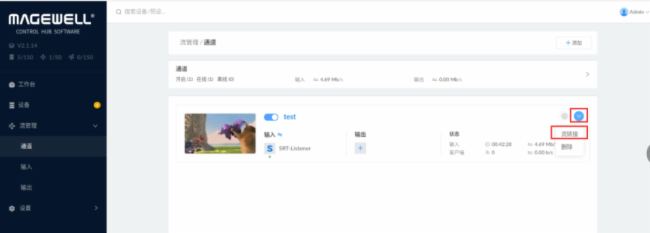

通過通道的流鏈接來添加輸入信號，點擊通道欄右側“箭頭圖標”，選擇“流鏈接”

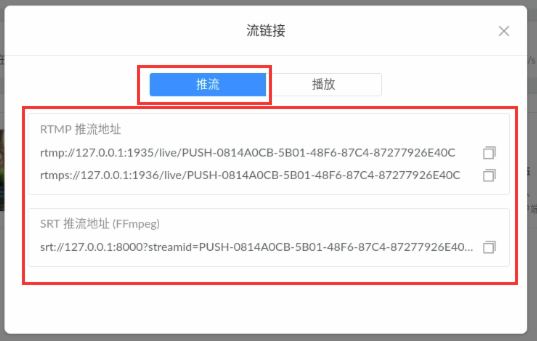

    在彈出的頁面中，點擊“推流”，會提供RTMP和SRT的Stream URL，并自動生成鏈接，用戶可以點擊右側復制按鈕，粘貼到編碼器中，這樣編碼器就可以推流到通道中作為信號輸入。

3、同理，在通道中，用戶也可以有三種方式為通道添加輸出信號：

    已經注冊到Control Hub上的美樂威Pro Convert系列解碼器，可參考博文《如何基于Control Hub，通過美樂威編解碼設備實現快速RTMP或SRT流傳輸》

    對于沒有注冊到美樂威的Pro Convert系列解碼器，和第三方的解碼器。用戶可以在“輸出”頁簽里面，先添加預設。選擇多種協議。

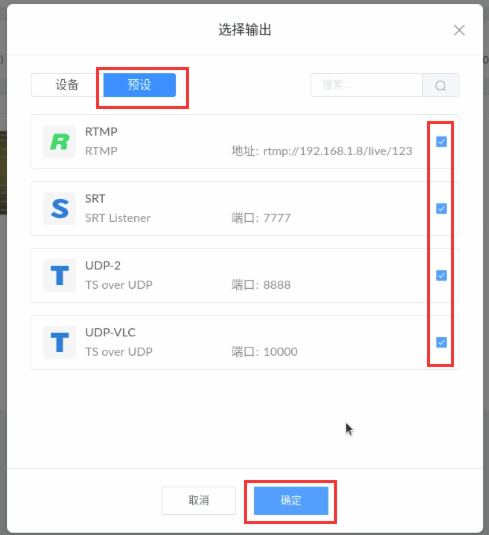

    添加完預設后，在通道“選擇輸出”中選擇“預設”，勾選剛才預設作為通道信號，點擊“確定”即可。

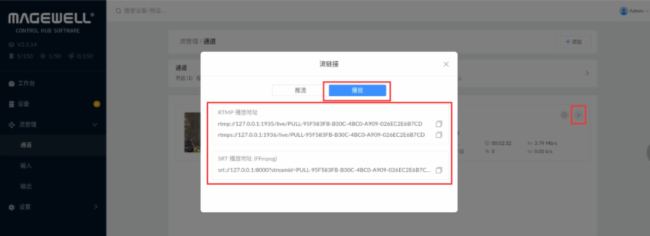

    通過通道的流鏈接獲得輸出信號，點擊通道欄右側“箭頭圖標”，選擇“流鏈接”。在彈出的頁面中，點擊“播放”，會提供RTMP和SRT的Play URL，并會自動生成鏈接，用戶可以點擊右側復制按鈕，粘貼到解碼器中，這樣解碼器就可以拉取到該通道中的信號輸出。

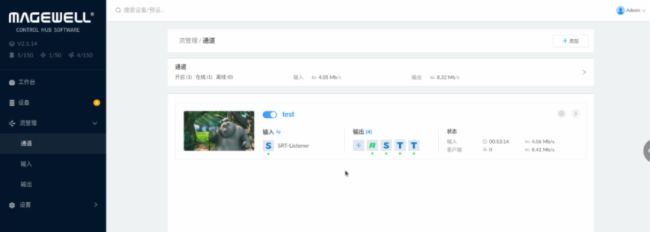

4、設置好通道的輸入和輸出，可以看到通道運行狀態。

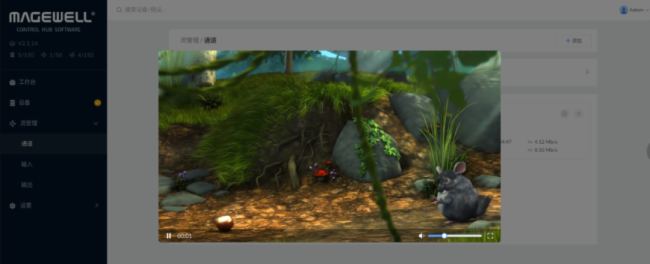

也可以點擊預覽縮略圖，即可預覽信號。
