廣州生活垃圾處理實現三個“國內第一”，顯控系統如何助力？

    灌木和小花園點綴在山坡間，水池清澈，空氣清新，你很難想象這里是垃圾發電處理廠。不但如此，這里還是國家3A級旅游景區，入選廣州市“第一批廣州網紅打卡地名單”及廣州市內游精品旅游線路。

    廣州福山循環經濟產業園一、二期項目全面建成后，將成為全球處理量最大的生活垃圾發電工程，由威創提供的DLP顯控系統關注并見證著她的成長。

    突破垃圾圍城  成就“三個全國第一”

    填埋曾是廣州處理生活垃圾最主要途徑。廣州在2009年，日均產出生活垃圾1.17萬噸，且以每年5%的速度增長。在最極端的情況下，廣州有88%的生活垃圾需要填埋處理，廣州一度陷入“垃圾圍城”的危機。

    2021年9月23日，當廣州市主要領導宣布點火后，位于廣州黃埔區的福山循環經濟產業園內的第三資源熱力電廠（福山二期）垃圾焚燒室里的烈火熊熊燃燒起來。隨著廣州新一批資源熱力電廠項目進行垃圾試燒，廣州基本形成“焚燒為主、生化為輔、循環利用”的生活垃圾分類處理新格局。

    試燒還讓廣州又新增了三個“全國第一”的標簽：

    實現國內生活垃圾焚燒處理能力排名第一；

    國內第一個實現原生生活垃圾“零填埋”的超大城市；

    國內第一個實現生活垃圾焚燒處理能力滿足未來十五年發展需求的城市。

    焚燒發電的“安保衛士”

    “焚燒發電設施，是垃圾處理能力的核心保障�！鼻迦A大學環境學院固體廢物控制與資源化教研所教授劉建國表示。因此，對焚燒發電全過程進行有效監控，保障發電廠安全、高效運行尤其重要。

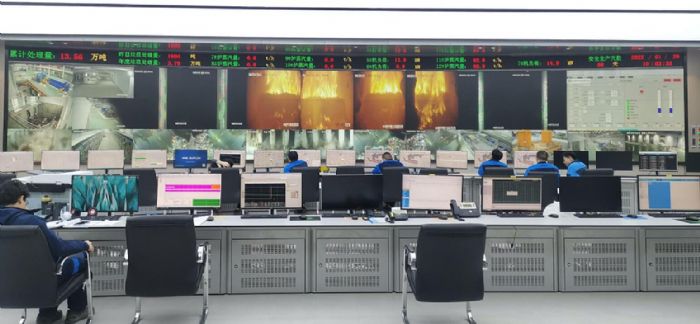

    在廣州市第三資源熱力電廠二期工程（福山二期）的集控室里，巨大的屏幕上實時顯示著鍋爐燃燒火焰、汽包水位等25個監控畫面，屏幕頂部條幅滾動顯示著電廠累計處理垃圾噸數和安全生產天數等數字，電廠主要運行過程在這里一目了然。

    關系電廠安全運行的大屏幕監控顯示。鍋爐的“燃燒環節”是整個電廠最關鍵的生產環節，也是最重要的生產安全點，工作人員以大屏幕所顯示的爐內燃燒的實景及監測數據等作為判斷依據，對燃燒進行調整。鍋爐汽包水位也是熱力發電廠一個重要的監控對象，汽包水位過高會影響汽水分離效果，會造成透平機葉片損壞；汽包水位過低，甚至?xí)��?dǎo)致爆炸，工作人員必須實時關注變化，使汽包水位保持在一定安全范圍內。因此，全天候?qū)﹄姀S生產過程進行不間斷監控和控制至關重要。

    顯控合璧 時刻關注

    基于電廠實際應用需求，威創作為這套顯控系統的提供廠家，在為電廠進行產品選型時，采用了具有業內領先技術的冗余LED光源DLP顯示單元，輸出的分辨率達1920×1080，顯示畫面清晰細膩。我們可以在大屏幕中間的主畫面看到熊熊燃燒的爐膛，兩個窗口分別從左右側兩個角度顯示著火焰的情況，火焰形狀是否突變、火焰位置是否處于正常位置等的細微變化都能捕捉到。其中的關鍵部件LED綠色光源，具有壽命超長、色彩飽和度高、穩定性好等特點，消除了電廠對“黑屏”等顧慮。

    顯示系統的穩定性還有賴于處理器。多屏處理器是這套DLP拼接墻系統的信息處理中心，滿足顯示單元的驅動顯示，支持對各種類型信號進行遠程顯示及控制。

    系統安裝了威創一款高品質純硬件架構多屏處理器，采用了先進的嵌入式系統架構、融合“實時智能總線交換(RIET)技術”，具有超強顯示性能及無與倫比的顯示速度；處理器采用插卡式模塊化設計，具備熱備份冗余電源、板卡熱插拔即時業務自動恢復、自動異常告警/保護等高可靠性，可24/7小時不間斷運行，能夠適應電廠集控室對系統性安全、穩定的嚴格要求。

    集控室整個大屏幕系統的主要部件，包括DLP投影單元、投影機芯、多屏處理器、大屏控制軟件、內置控制單元均采用威創的產品，保障了系統的完全兼容，確保了整個系統能夠長期安全穩定運行。

    視頻監控 想怎么看就怎么看

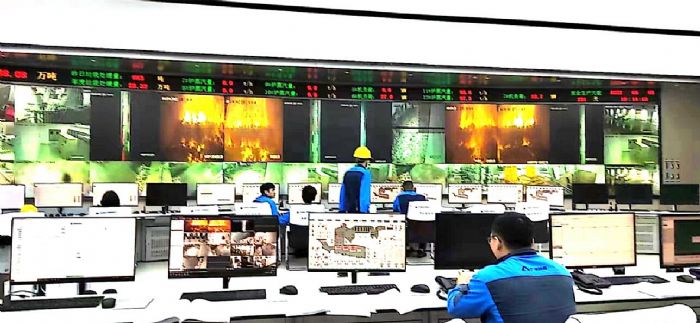

    顯控系統以視頻監控為主。大屏幕由60英寸DLP背投拼接單元構成，以3行12列弧形拼接而成，整屏面積約35.81m²，大屏幕除主畫面顯示的燃燒火焰、汽包水位外，屏幕兩側及底部從右至左還顯示了電廠主要生產過程的視頻監控畫面，包括電機、工業水泵房、垃圾池、垃圾進料斗、渣坑、油庫、汽輪機、卸料平臺等狀況都一清二楚。

    據威創現場維護工程師介紹：“系統可直接、方便接入廠區視頻綜合監控平臺信號，目前接入視頻約有41個，平時主要觀看25個，可以在日常模式和參觀模式之間自由切換”。

    遠程IP攝像頭信號通過IP網絡傳輸?shù)郊�控室后，無須通過專用的IP流媒體解碼服務器解碼轉換成復合視頻信號，而是直接以IP網絡的方式接入多屏處理器解碼后輸出到大屏顯示。

    “如果用戶發現異常，還可把對應的顯示窗口放大觀看。”工程師進一步解釋了系統的功能，整個系統可實現多路IP流媒體信號的同時顯示，無論是IP視頻信號，還是計算機信號，都可以根據電廠監控需求進行開窗顯示，信號窗口可以任意縮放、移動、漫游、疊加或者跨屏顯示，顯示方式靈活。

    打卡去  與它合個影

    福山循環經濟產業園二期項目建成后，年處理垃圾超過140萬噸，預計年發電量11億千瓦時，多項排放指標優于歐盟標準，煙氣排放指標達到世界先進水平。

    福山“循環經濟產業園+環保主題公園”模式，以“福山疊翠，香雪育靈”為創意，賦予了產業園濃厚的廣府文化特色。小伙伴們心動了嗎？那里距離廣州市中心車程約40分鐘，如果你去那里旅游打卡，說不準也能看到這套領先的大屏幕顯控系統呢。

    從2019年到現在，產業園已接納了十幾萬名市民來這里參觀學習，想來參觀的游客可以預約免費參觀。

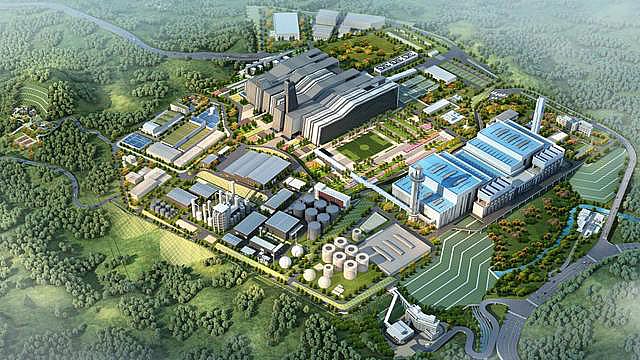

福山循環經濟產業園鳥瞰（效果圖）

    園內有一個海拔290米的煙囪，煙囪上建了一個環形觀光平臺，可以俯瞰園區全貌，向南能眺望廣州CBD。

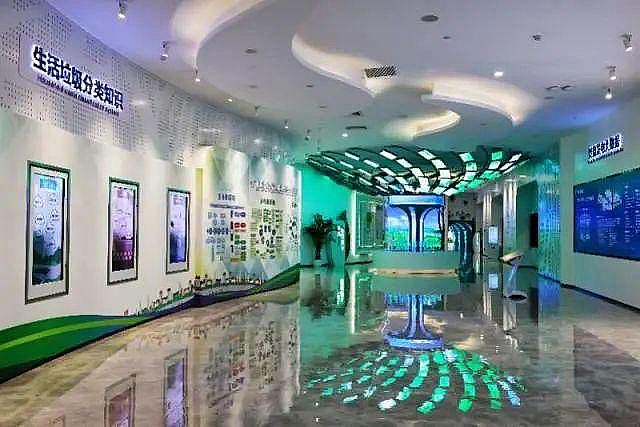

    園內環�？平讨行膬�(nèi)還設有許多現代化的展廳設備，各種互動游戲讓人們身臨其境，如果是小朋友還可以參與環保小實驗、手工制作等課程活動。
