華光昱能光纖知識-光纖跳線OM1、OM2、OM3和OM4

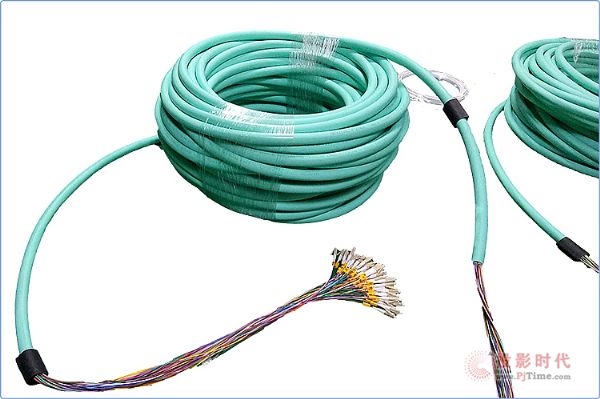

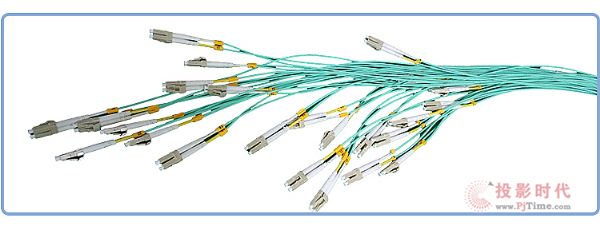

    OM3是華光昱能Hangalaxy品牌光纖跳線常規標準。與OM1、OM2相比，OM3具有更高的傳輸速率及帶寬，并且采用阻燃外皮，所以被稱為優化型多模光纖或萬兆多模光纖。

    OM1、OM2、OM3和OM4是多模光纖表示光纖等級的標準，不同等級傳輸時的帶寬和最大距離不同。OM指光模式，是英文stand for optical multi-mode的縮寫。

一、傳輸參數與傳輸距離不同

    OM1指850/1300nm滿注入帶寬在200/500MHz.km以上的50um或62.5um芯徑多模光纖。

    OM2指850/1300nm滿注入帶寬在500/500MHz.km以上的50um或62.5um芯徑多模光纖。

    OM3是850nm激光優化的50um芯徑多模光纖，在采用850nm VCSEL的10Gb/s以太網中，光纖傳輸距離可以達到300m;

    OM4是OM3多模光纖的升級版，光纖傳輸距離可以達到550m。

    而且，傳統的OM1和OM2多模光纖從標準上和設計上均以LED方式為基礎光源，而OM3和OM4則在OM2的基礎上進行優化，使其同時適用于光源為LD的傳輸。

二、光纖的功能與特點不同

    OM1：芯徑和數值孔徑較大，具有較強的集光能力和抗彎曲特性;

    OM2：芯徑和數值孔徑都比較小，有效地降低了多模光纖的模色散，使帶寬顯著增大，制作成本也降低1/3;

    OM3：采用阻燃外皮，可以防止火焰蔓延、防止散發煙霧、酸性氣體和毒氣等，并滿足10 gb/s傳輸速率的需要;

    OM4：為VSCEL激光器傳輸而開發，的有效帶寬比OM3多一倍以上。

三、光纖的應用不同

    OM1和OM2光纜多年來被廣泛應用于建筑物內部，支持最大值為1GB的以太網路傳輸。

    OM3和OM4光纜通常用于數據中心的布線環境，支持10G甚至是40/100G高速以太網路的傳輸。
