美國eLux安裝新型巨量轉移工具，降低Micro LED生產成本

    4月19日，美國Micro LED巨量轉移關鍵技術廠商eLux宣布在臺灣地區的Micro LED原型工廠安裝了一款新型自動流體組裝工具，可實現對10個15英寸的顯示面板進行全自動卡匣式流體組裝。

    新型流體組裝工具能夠最大程度降低Micro LED巨量轉移制程的成本，并且容量可擴展，能夠再添加兩個額外的模組。

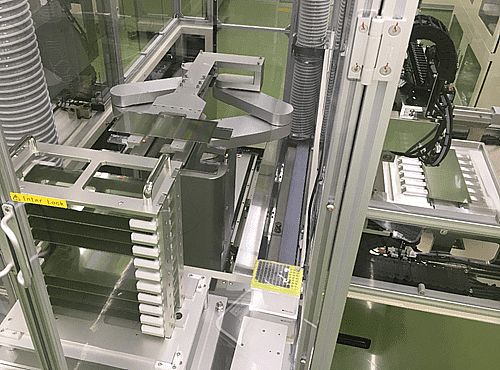

自動流體組裝工具

    eLux已采用這款新工具生產出一個12.3英寸的Micro LED顯示器，搭載了518400顆GaN Micro LED，10分鐘內完成組裝，換言之，相當于轉移速度為每小時310萬顆Micro LED。

    此外，組裝、清潔、重復利用及烘干等每個環節都經過自動檢測，以優化產量，提高良率。

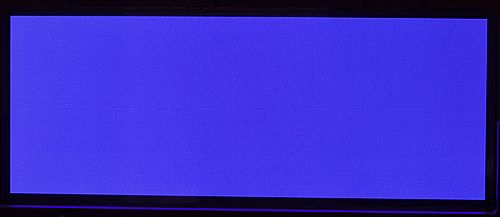

12.3英寸Micro LED顯示器

    eLux表示，該Micro LED顯示器的自然良率達99.987%，518400顆Micro LED中，缺陷的有34顆，其中33顆可通過激光雷射（Laser）修復。這意味著eLux的Micro LED生產良率正在接近百萬分之一，也接近商業電視廠商所要求的質量水平。除此之外，結合檢測和選定等工藝，缺陷率有機會進一步降低。

    據介紹，eLux獨有的流體組裝工藝，能夠?qū)�Micro LED轉移至目標基板上。具體而言，是以液體為載體，將Micro LED芯片運送至TFT背板上每個像素當中預留的位置，轉移過程會使用比像素數量更多的Micro LED，組裝后多余的Micro LED及流體可反復回收利用。

    經由Micro-PL及制程缺陷光學檢測，僅將Micro LED良品收集至液體中。與最常見的取放及雷射轉移方案相比，耗材使用較少且成本較低。在轉移設備上及轉移過程上，eLux流體組裝設備不需要精密的對位控制，因此設備建置成本相對低廉。

    據了解，eLux成立于2016年，是從美國夏普實驗室分拆出來的初創公司，致力于推動Micro LED生產技術的商用化。2016年，鴻海集團入主夏普，并在2017年成為Micro LED新創公司eLux的大股東。

    2019年，eLux與鴻海集團在Micro LED顯示器研發方面取得了突破。當時，eLux向LEDinside展示了12英寸全彩化Micro LED顯示器。

    這款顯示器采用主動式LTPS背板驅動方案，像素密度為42 PPI，顯示亮度為1,000 nits以上。eLux表示，已突破以往單色顯示技術門檻，可實現RGB全彩化顯示，并搭配自家獨特的流體組裝方案，大幅減少制造成本。

    業界皆知，巨量轉移技術是Micro LED生產過程中最大的瓶頸問題之一，巨量轉移制程的效率和良率問題對于整個生產環節來說至關重要。

    現價段，巨量轉移技術包括流體組裝、靜電吸附+相變化轉移、凡得瓦力轉印、電磁力轉移、頂針對位轉移、激光轉移、滾軸轉寫等不同方式，可應對不同的客戶需求。

    如eLux所言，流體組裝方式可以解決Micro LED外延片波長不均勻的問題，避免顯示屏出現馬賽克現象，有效提升了Micro LED外延片的利用率，降低制造成本。因此，在推進Micro LED商業化量產的道路上，流體組裝方式不失為一個較佳的選擇。當然，其他轉移技術也在不斷改良和突破中，于Micro LED產業而言，都是利好消息。
