上海成豐線纜助力第十四屆全運會廣電轉播

    9月15日晚，西安奧體中心，造型優雅的“長安花”體育場燈火璀璨，耀亮夜空。第十四屆全運會拉開大幕，歷史與現實交匯于此，光榮與夢想激蕩胸中，激情綻放的時刻已經到來。

▲ 開幕式現場圖

    在第十四屆西安全運會開幕式上，“主流線”完成了話筒與轉播車調音臺前置話放箱之間長達幾百米傳輸。獲得主錄音室和技術人員一致好評。

    這次第十四屆西安全運會開幕式轉播，中央電視臺動用了新款的轉播車，其前置話放箱通過光纜連接，布置到了主看臺5層樓梯處。體育場現場吊掛和場地邊話筒一共設計了21個點位，其中6個在雨棚內圈馬道，1個在外圈馬道，其余14個散布在賽場的地面。馬道上7個點位，話筒主要用于拾取觀眾效果和場地中文藝表演的效果，所以實際話筒位置吊掛到了馬道與地面的中點，完全懸浮在半空中。

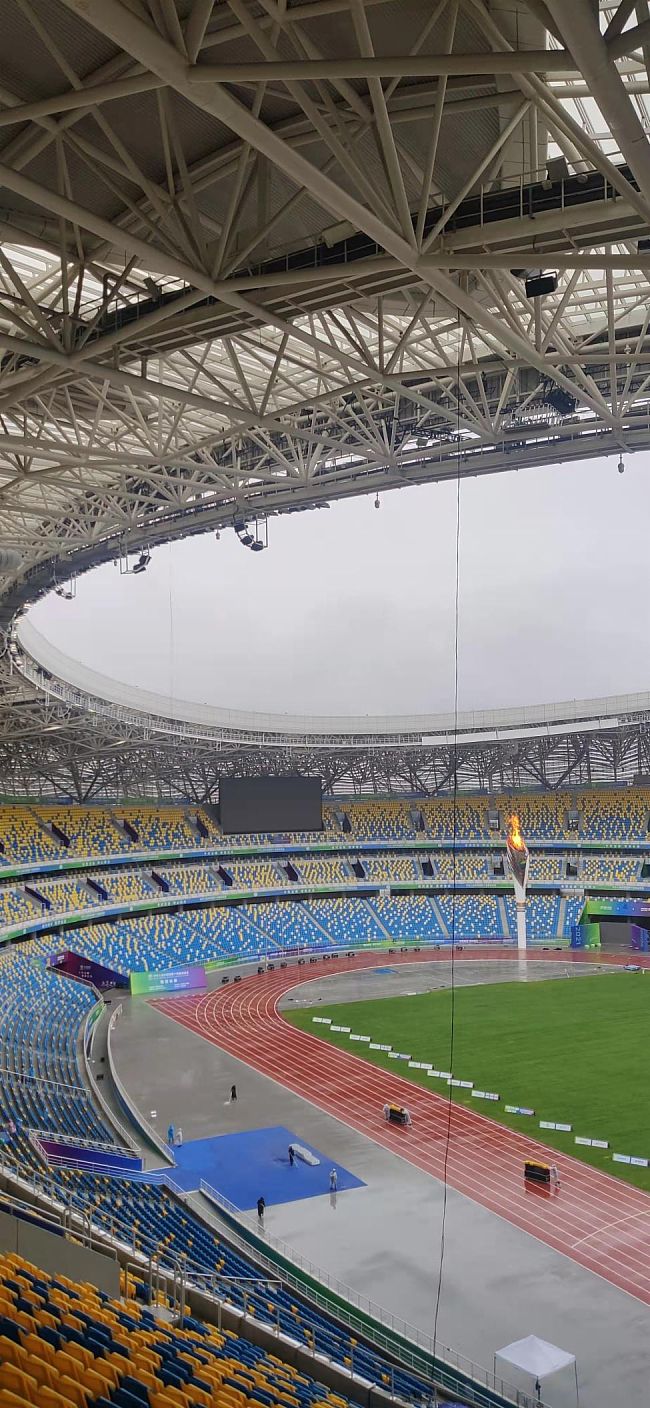

▲ 施工中的馬道內圈話筒點位

    照片說明：

    施工中的話筒線纜：話筒安裝點位離開話筒接口箱超長的距離，給話筒信號的傳輸、信號衰減、抗干擾、幻想供電都帶來了挑戰。

照片說明：

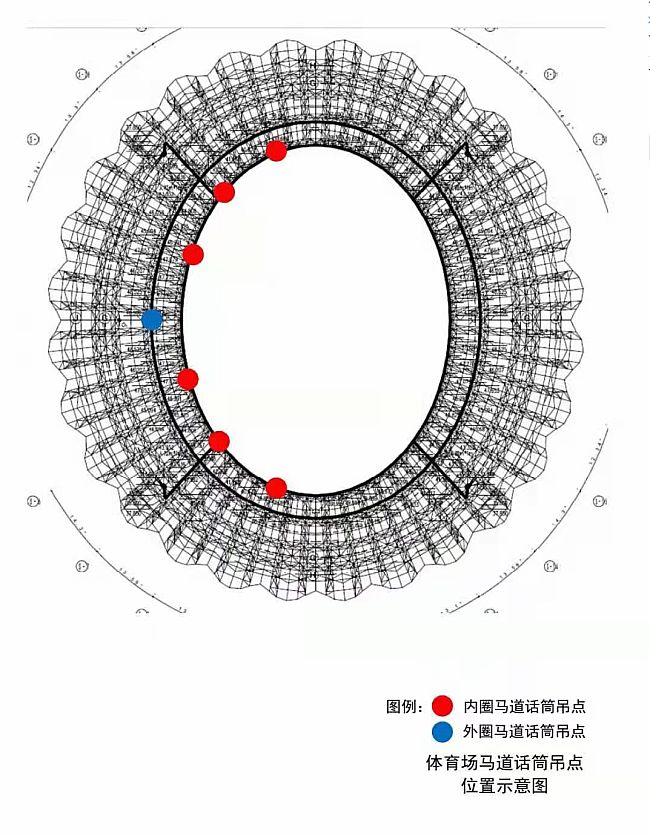

    雨棚話筒吊掛點位圖：這些話筒需要從雨棚垂下，定位在雨棚和地面的中點。

    這些點位上均使用了需要48V幻象供電的森海塞爾電容拾音話筒，包括sennheiser  MKH 8020/8040/8090共三個型號。

    話筒與調音臺前置話放箱之間的話筒線傳輸距離最遠距離達370米，21個話筒點位，涉及的話筒線總長度達到約5公里的距離。

    負責體育場館線纜布設的項目經理介紹，“長安花”體育場是為14屆全運會新建的甲級特大型體育場，建筑面積15.65萬平方米，座位數60033座。在這樣大型的體育場中為電視直播布設話筒線纜，傳輸品質高、性能穩定可靠無故障是第一位的要求，雨棚馬道上安裝了各種設備和管線，包括強電、燈光、喇叭、控制。話筒線纜傳輸這么長的距離，屏蔽外界干擾，優質可靠地把話筒信號傳回轉播車是極其重要的。其次，由于項目進度緊任務重，對供應商的供貨速度，使用長度都提出很高要求，幾乎很少有廠家能全面滿足這種廣電項目的特殊需求。央視直播會覆蓋上億電視觀眾，技術上的每一個細節都不容妥協。因此，從話筒接口箱到每一個點位的話筒線都必須是一條完整的線纜，中間不允許轉接。成豐線纜能夠根據我們的要求，定做370米非標準長度的話筒線。而且在我們下訂單后極短的時間內交貨，成豐的確顯示出了獨到的實力。

    另外，我們?cè)谑┕ぶ幸舶l(fā)現了成豐星絞話筒線與其他品牌相比另一個獨到的優點：屏蔽中具有單獨地線，焊接卡儂頭時非常方便快捷。我們要現場焊接21條定制長度的話筒線，共計42個卡農頭，由于話筒需要幻象供電，公母卡農頭的接地都需要焊接，一個都不能少。如果星絞話筒線沒有單獨接地線，施工時需要花時間挑開屏蔽網作為地線，這一來一去，相差的時間就非�？捎^(guān)了。

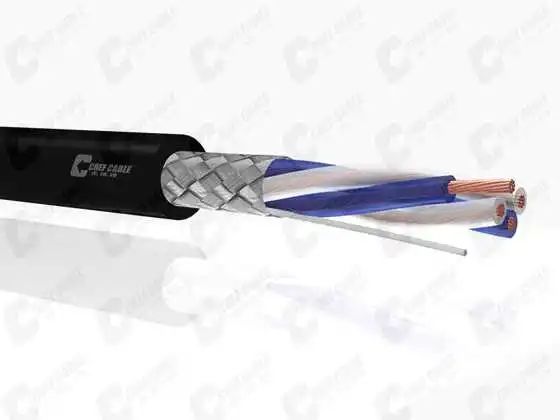

    ▲ 成豐話筒線結構示意圖

    照片說明：

    成豐話筒線采用4芯星絞結構，具有覆蓋率高于95%的編織屏蔽層和單獨接地線，線纜柔軟，抗電磁干擾效果優秀，而且便于焊接卡儂頭。

    其實，這種在體育場館鋪設高要求的話筒線纜的需求，在上一屆全運會開幕式上也曾經發生過：具體細節請參見我們過往的文章。

    總結上一屆轉播中話筒線使用的寶貴經驗，這次電視直播的賽場話筒布線也選擇了“主流線”品牌的生產廠家，坐落于上海青浦區的成豐線纜有限公司。

    成豐公司技術總監任黎先生介紹說：“我們的編織屏蔽星絞麥克風線纜 (宣傳頁編號 T14)曾經在2017年的第13屆全運會開幕式上有成功使用的經驗。

    當時也是央視負責實況直播，拾音話筒采用的也是需要48V幻象供電功能的sennheiser  MKH 8020/8040/8090三個型號，共18個點位。當時的轉播車沒有使用光纖話筒接口箱，所有話筒都要以模擬方式直接回傳到轉播車，因此最長傳輸距離達到了700米。本屆全運會的話筒數量比上屆要多，但由于有光纖話筒接口箱，所以話筒的最長傳輸距離縮短到了370米，比之前的700米短了將近一半。盡管這仍然是一個非常長的傳輸距離，但我們對自己的產品非常有信心。經過4年的發展，成豐的生產工藝和制造精度又有了長足的進步，一般的線纜都有常備庫存。就算是特殊訂貨，快速交貨，我們?nèi)匀荒軌蛱峁┓�合我們一貫質量標準，并且滿足用戶需求的產品。

    除了采用“主流線”品牌的四芯星絞話筒線做長距離信號傳輸，本次音頻系統中還使用“主流線”的超五類屏蔽網線作為數字調音臺處理機箱與控制面板之間的控制線纜。另外，在演播區的布線環節，也使用成豐的四芯星絞話筒線。

    部分圖片來源于網絡

    其中運用了主流線品牌：

編織屏蔽星絞麥克風線纜

    四芯星絞麥克風線纜，采用優質高純度(OFC)無氧銅絲絞合，每根導體截面積為0.2mm2，由25/0.10mm黃銅絲絞合而成，線對導體截面積為0.4mm2;特別配方聚乙烯絕緣，覆蓋率為98%的致密鍍錫銅絲編織屏蔽，編織網下有一根接地線方便焊接;芯線顏色為2白2藍，需要采用星絞接法;護套采用日本彈性體材料，高彈、表面細滑;整根線材具有高彈性、抗扭、抗拉、順滑、易收放和理線等優點，護套為黑色，是流動演出和廣電等高端場合首選。

    http://www.chefcable.com/a2fb3bb2-7a7e-c9bf-0353-340612e933d6/65d76a2d-4ab6-b23d-77a4-d64c10571c7e.shtml

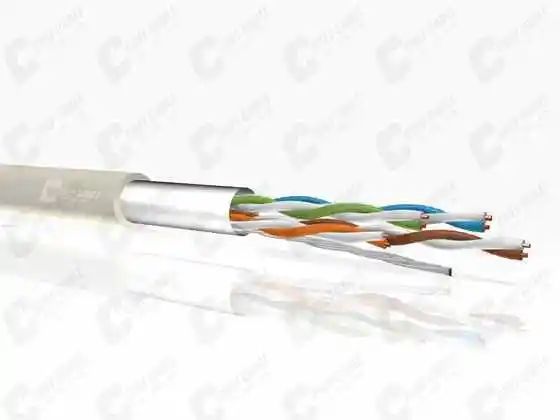

超五類屏蔽網絡線

    CAT5E FTP 4P 24AWG PVC，固定布線使用，滿足YD/T1019-2001標準和TIA/EIA568標準。

    http://www.chefcable.com/gdazxl/4be4862a-205e-f30f-d3d5-c027967f1a93.shtml
