天創DSP設計指南之中型UC視頻會議室

    本系統設計模板展示如何在典型的中型軟視頻會議室系統中使用 Tesira Beamtracking™話筒 TCM-XA 和 TCM-XEX。傳統上，這些會議室設計為允許會議室參與者使用本地演示功能彼此之間主持本地會議，以及使用基于PC的視頻會議軟件或移動設備（例如電話或平板電腦）與遠程會議參與者進行電話會議。

    此范例中，會議室將裝配兩個波束跟蹤天花話筒，以覆蓋會議桌周圍的整個座位區域。天花話筒將會自動跟蹤并拾取會議參加者的發言，且消除用戶干擾。Tesira 聲學回聲消除（AEC）技術與 TCM-X 波束跟蹤技術搭配，可為遠端與會者提供最佳聲音品質。Desono I-CI6 天花揚聲器設在適當位置，讓遠端傳來的語音或 USB/藍牙音頻可以均勻覆蓋整個會議室。TCM-XA波束跟蹤麥克風已經隨附了用于揚聲器的放大功能，可大大減少安裝工作量。‍

    房間設計

    房間功能范圍

    2 個采用波束跟蹤技術的天花話筒

    2 個 USB 連接連接本地電腦，用于軟視頻會議通信

    1 個藍牙連接點，用于連接移動設備、平板電腦或電腦

    1 個低阻抗天花揚聲器，用于播放音頻信號（軟視頻、USB）

    設備清單

    用于此項目的Biamp設備清單

    TesiraFORTÉ AVB VT4 *1

    帶AEC的4個麥克風/線路電平輸入

    4路麥克風/線路電平輸出

    集成VoIP，POTS和USB音頻

    Tesira TCM-XA *1

    AVB同軸跟蹤天花話筒

    內置雙通道功放，可提供2 x 40W突發功率

    Tesira TCM-XEX *1

    AVB波束跟蹤天花板麥克風擴展

    EX-UBT *1

    雙向最多8個通道的可配置USB音頻

    支持藍牙無線技術

    TesiraCONNECT *1

    最多可接5臺Tesira設備，無需配置

    4個PoE +端口，通過Tesira軟件配置

    Desono C-IC6 *1

    寬覆蓋吸頂揚聲器（發散角為130°）

    針對聲音再現進行了優化

    系統配置

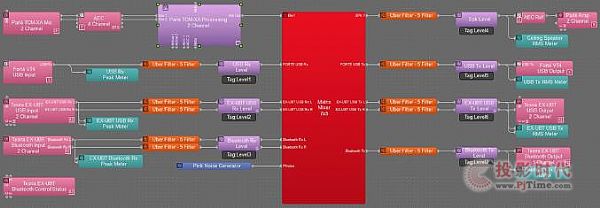

    使用所有系統設計模板-應用程序培訓模板3-Layout.PNGaudio所需的I / O，處理和控制點來設置此系統設計模板的示例文件，并準備將其加載到系統并開始設置 房間增益結構和均衡。在文件中，矩陣路由已就緒，可以滿足會議室設計要求。TesiraFORTÉAVB VT4上的兩個AEC處理通道將由TCM-XA麥克風和TCM-XEX擴展麥克風占用。由于揚聲器已連接到TCM-XA放大器（表示為單獨的兩個通道輸出模塊），因此在此設置中不需要模擬輸出。

    為了滿足空間的會議需求，麥克風信號被路由到USB和藍牙輸出。已將文件中的USB初始化設置為支持1x1音頻配置，并且PC連接已禁用計算機AEC。所有AEC參考均已在矩陣混合器中進行，以正確消除會議源的回聲。文件的設備表填充有適當?shù)挠布�以匹配布局，但是在將文件加載到系統之前，需要添加序列號和代理主機分配。

    請注意，您可以根據自己的喜好更改Bluetooth SSID。此外，ParléAmp模塊已配置為4歐姆阻抗，因此可以將兩個8歐姆Desono I-CI6吸頂揚聲器并聯連接到TCM-XA放大器的每個輸出通道。

    Tesira軟件和固件版本3.14包括一個新的ParléProcessing模塊，該模塊是正確使用ParléBeamtracking系列麥克風所必需的預配置信號處理模塊。隨附的設計模板文件在配置中利用了該處理模塊，并選擇了AEC處理來駐留在Parlé處理模塊之外。

    下列 .zip 文件含有用于此會議室應用的 Tesira 示例配置文件。

    Medium soft-codec conference room with Parle mics.zip

    網絡詳情

    該會議室應用程序?qū)⒗�用TesiraCONNECT輕松連接TesiraFORTÉDSP，TCM-XA和EX-UBT。借助TesiraCONNECT的PoE +功能，設備之間的常規Cat.5e（或更高級）對等連接將完全連接音頻，控制和電源。關于電纜類型和長度，以太網電纜的通用規則確實適用。根據出廠默認設置，設備將在網絡上尋找DHCP服務器，或者在不存在DHCP服務器的情況下自行分配Zeroconf地址。如果需要，可以分配靜態IP地址，但請確保先更改遠程設備，然后再更改代理設備（在這種情況下為TesiraFORTÉ）。有關如何在更大范圍的網絡應用程序中實施的更詳細的指南，請參考我們的Tesira網絡基礎架構文章。

    設置要求

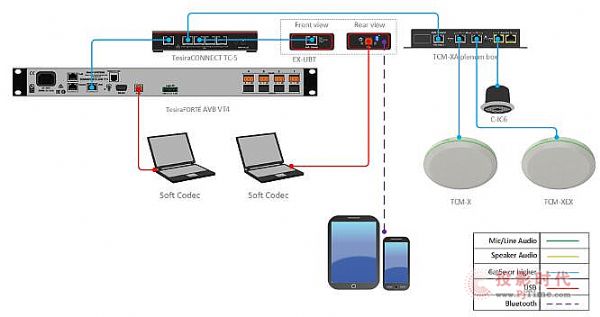

    將 TesiraFORTÉ 與 Tesira CONNECT 的第一個端口連接，TTM-X、AMP-450BP 和 EX-UBT 與 4 個 PoE+ 端口中的任意端口相連

    用標準網線（Cat.5 或更高）將 TCM-XEX 連接至 TCM-XA 基礎單元

    鏈接不超過 33ft 或10m

    此為專用數字音頻鏈接，不與以太網兼容

    注意，TCM-XA和TCM-XEX采用2層AVB傳輸音頻及控制數據，無需設置 IP地址

    完成這些控制與 AVB 網絡設置步驟之后，您就可以將您已編譯的系統配置發送至硬件了。

    話筒及揚聲器擺放

    會議室

    可以說，會議系統中最重要的一個要素就是會議室本身。一個嘈雜混響的房間用于開會通常會聽起來音效非常糟糕。而設計合理、混響可控且噪音低的房間用于開會通常聽起來音效不錯。

    因此，創建受控聲學環境的重要性不容小覷。安裝會議系統準備工作中重要的便是，要使房間盡可能的安靜（低底噪）并且最大限度地減少回響（較短的 RT60）。如果使用得當，隔音和聲學處理將大大改善大多數房間的性能。

    話筒放置

    盡管 TCM-XA 波束跟蹤話筒采用最先進的技術跟蹤人聲，同時減少了不必要的背景噪音，但是在確定麥克風的正確放置位置時，物理定律也不容忽視。良好的信噪比是音頻信號鏈中每個環節的關鍵，對于典型的麥克風拾音情況，這意味著避免麥克風與講話者之間的距離過大。

    Parlé天花板麥克風計算器將幫助您為預期的覆蓋范圍找到合適的麥克風分布。以下是一些理想的麥克風放置技巧：

    與講話人的距離盡可能地短

    與天花揚聲器的距離盡可能地高

    遠離如投影機風扇和通風口等噪聲源

    將話筒放在講話人前方，而不是上方或后方

    揚聲器放置

    將揚聲器放置在房間中與尋找合適的麥克風位置一樣重要。Biamp提供了一個天花板揚聲器計算器，可用于確定所需應用程序所需的覆蓋范圍。多個天花板揚聲器的理想位置將使整個房間的聲壓級覆蓋范圍均勻，語音清晰度也不錯。為了更好地了解所選揚聲器在我們的TCM-XA放大器的給定功率下能夠產生多少SPL，放大器功率計算器將提供一些答案。除此之外，揚聲器仿真軟件還可以預測室內STI的預期值。

    在此示例中，揚聲器未用于語音提升或類似的現場語音增強，因此無需考慮反饋之前的增益。盡管如此，避免揚聲器（遠端音頻）和麥克風之間的距離太短將有助于改善AEC性能。

    音頻設置

    遵循Gain Structure增益結構最佳實踐設置話筒和來源的輸入及輸出電平。輸入與輸出增益電平保留默認設置，保證文件的集成靈活性。添加輸入和輸出儀表，用以幫助在文件中設置增益結構。可根據需要將額外的儀表添加到文件中，了解信號路徑上的某點的更多細節信息。

    如有需要，將 USB 連接至 PC，以便集成軟視頻會議。如有需要，請參考USB interface設置文件。

    如有需要，可通過藍牙連接移動設備

    參考AEC best practices文件，并開對系統進行一些測試會議。0dB 和 +15dB 之間的 ERL 值最佳。

    電平和靜音控件已添加到文件前置和后置矩陣混音器中。添加這些是為了靈活地滿足客戶或集成商的設計標準和口味。這些級別控件保留了默認的最大值和最小值，但可以進行調整以適應空間的需求。

    已將 Uber 濾波器添加到信號路徑中，以便根據需要進行任何其它均衡。建議使用 AEC 通道處理模塊的高級濾波器部分進行會議桌話筒輸入所需的任何高通濾波處理�？筛鶕�(jù)需要添加或改變附加的過濾或動態模塊，從而在文件中實現期望的結果。

    可根據需要對矩陣混音器進行改動，以保證傳輸?shù)搅Ⅲw聲與分布式揚聲器區域的對應來源滿足設計應用。

    控制集成

    已將用于本示例應用的 Tesira 示例配置文件設置為支持第三方控制系統，可輕松控制 Tesira 系統。已有用于藍牙、電平、靜音和話筒邏輯的控制點，您可以直接使用，或者根據客戶要求添加。文件中的控制點已用附加文本框注明了各自的默認實例 ID 標簽。這些標簽也可按照程序員工作流程或標準化需求更改。
