如何打造小影廳的高品質聲音(2)

    在上期《如何打造小影廳的高品質聲音》一文章中我們主要介紹了基于參考級監聽系統的高級解決方案。在第二期中我們將會介紹性價比更高的搭配，包含DCS SC 1120，SC 1150銀幕通道揚聲器以及各種功放和處理器的選擇，應用場景包含私人放映室，高端家庭影院，或者復合型商業體中有電影放映需求的多媒體場所。

    我們?cè)诒疚闹兄饕獙Ｗ⒂陂L(zhǎng)度在10米左右的房間。同時預設使用的是放映機和穿孔熒幕，雖然我們同樣可以支持LED熒幕，不過LED方案留到之后的文章再進行介紹。

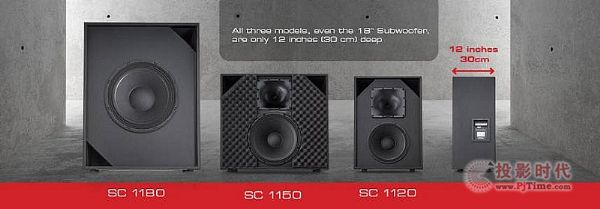

    QSC數字電影系列（DCS）熒幕通道和低頻揚聲器對于小房間來說的關鍵優勢在于擁有較薄的箱體。由于這些揚聲器安裝于穿孔熒幕的后面，所以它們的設計得越薄越好，從而能夠節省更多空間。用于標準影廳的揚聲器幾乎比我們小影廳解決方案的揚聲器要厚2倍以上。

    我們先來看看SC 1120和SC 1150熒幕通道揚聲器以及SB 1180低頻揚聲器。產品的選擇方向還是主要傾向于處理方式、控制能力和環繞揚聲器的選擇。在進入產品的選擇之前，我們先來明確對房間設定的目標和應用場景。

    如果目標是低成本、操作便捷，那么DPM影院處理器和DCA功放便是最好的選擇。如果系統需要最大化的多樣性、多功能控制和監控選項，那么Q-SYS和DPA-Q功放則是不二之選。在之后的文章中會講到Q-SYS在這個方面的搭配選擇。

    DPM系列是多功能的DSP處理器，通過簡易的安裝和控制來針對商業級綜合應用。DPM系列也很常用于搭配DCI標準的D-Cinema服務器來作為主音源使用。與第一章中提到的DCIO-H一樣，DPM 100H和DPM 300H都有HDMI“跳過”功能來兼容消費級視頻源以及對Dolby和DTS進行解碼。

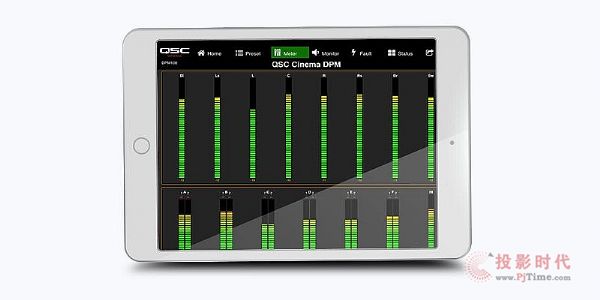

    可以輕松的通過WIFI網絡來遙控和監控DPM處理器。只需要給iOS設備下載免費的“DPM Director”軟件然后連接上建筑內的DPM。這個控制軟件是“無機房”系統的最理想控制器，最適合沒有條件安裝音頻機架的項目中使用。

    如果你選擇了DPM處理器，那么就應當搭配DCA功放，因?yàn)樗鼈冏鳛橐粋�(gè)完整系統的兩個部分組合在一起時可以將系統的性能發揮到極致。DCA 4通道型號降低了對機架空間的要求同時價格還非常低。2到3個功放就能推動絕大部分小型系統。

    如果對HDMI有需求，則需要使用DPM 100H。如果不需要HDMI，DPM 100搭配D-Cinema服務器來作為主要的輸入源也足夠了。DPM系列配置有一個10通道的AES數字音頻輸入口，因此可以輕松的通過一對RJ-45接頭來連接如Doremi，GDC，Dolby和Barco等主流的D-Cinema服務器。

    DPM系列為無源或有源放映室監聽揚聲器以及助聽系統（如QSC UPC紅外線面板）提供了音頻輸出口，還搭配有耳機，字幕器等一系列的配件，以及配備了一個麥克風XLR接口和一個mini-jack接口完善了輸入端的種類。配備了2個繼電器來控制例如調光器，幕簾系統等的外部設備，這些控制都可通過DPM的預設置來實現。

    DCA功放通過DataPort I/O連接器來完成音頻輸出。這款HD-15連接器只需要一條連接線就可以輕松的連接DPM和DCA功放間的音頻，控制和監控信號。DPM 100H可以處理無源揚聲器，以及多功放的左，中，右熒幕通道揚聲器，低頻揚聲器。DataPort對5.1或7.1支持最多4個環繞分區。DPM自帶了針對QSC揚聲器的Correction? DSP預設，因此可以達到真正的開箱就用，而且不需要調整EQ就能有最佳性能。

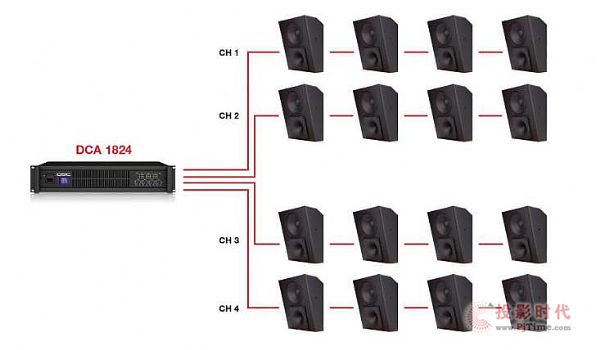

    DCA 1644 四通道功放的一個通道就可以輕松推動SC 1120和SC 1150銀幕通道揚聲器。如果是很小的房間，第四通道可以用來驅動SB 1180低頻揚聲器。但是我們?cè)谶@篇文章中要討論的是大一點的房間，所以我們來看采用另一臺DCA 1222功放去驅動SB 1180低頻揚聲器。環繞揚聲器一般用DCA 1824四通道功放。

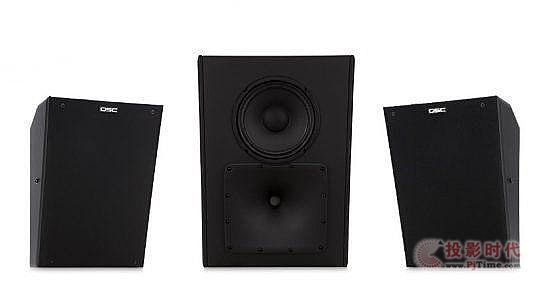

    QSC提供了多種可應用于小房間的環繞揚聲器。在這里我們會用傳統的電影環繞揚聲器。DCS SR 8200對于性能來說就是一個很好的選擇，而SR 800是性價比最高同時也是最小巧的，如果安裝環境有限這也是個不錯的選擇。內置的15度緩沖角可以讓揚聲器平行貼合于墻面進行安裝而任然得到正確的指向和覆蓋。QM-SW支架便宜又好用，可以有效，簡便的將SR系列揚聲器安裝在側墻上。如果房間內有較大的傾斜，QM-BW后墻支架可以提供額外的8度下傾斜角度，從而使得后環繞聲道可以提供更好的聲音覆蓋。QSC的約克（指向調整支架）可以滿足各種靈活指向的需求，同時第三方的支架2軸支架可以完美的支持DCS SR全系揚聲器。

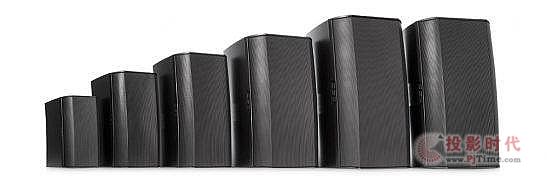

    QSC AD-SII系列揚聲器也可以作為環繞揚聲器使用。房間的裝修裝飾常常會影響環繞揚聲器的選擇。AD-SII揚聲器有4寸到12寸多種不同尺寸和黑白兩種顏色可供選擇。配套的X型支架系統使得揚聲器無論是水平還是垂直安裝都可以在水平和垂直方向上進行指向調節。對于天花板比較低的情況，水平安裝對于需要高度來滿足覆蓋區域來說是最好的選擇。

    對于小房間，環繞揚聲器的理想位置是房間后部2/3的位置，間隔1.2m到1.8m。與大房間相比，小房間的環繞揚聲器的間距更小，這樣才能產生優秀的聲場和消除每個揚聲器的突兀感。對于7.1系統，后墻最好要有最少4個揚聲器，因?yàn)?.1中有左后和右后兩個聲道。而兩個后環繞揚聲器對于5.1系統是可以的，因?yàn)樗麄兒蛡?cè)墻的揚聲器用的是相同的聲道。大多數小型房間的每邊側墻上也需要最少3個揚聲器來達到好的效果。

    典型的系統配置

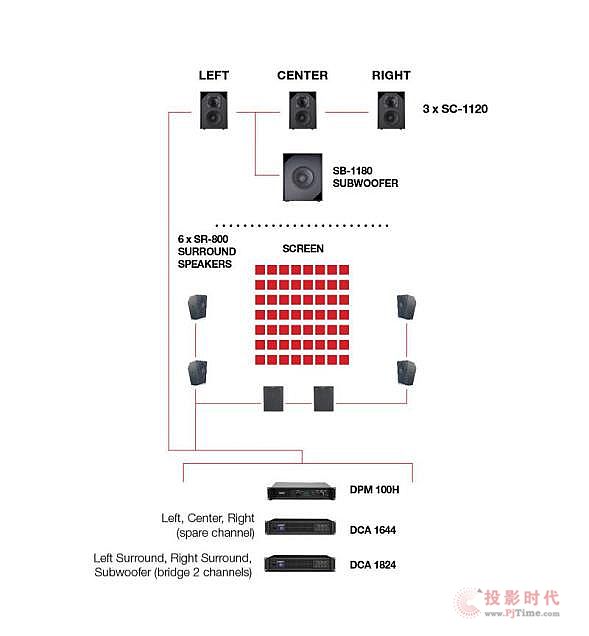

    對于長度小于9米的小房間，5.1系統是性價比最高，而且只需要一對DCA 四通道功放就可推動（具體如下圖所示）。升級到7.1的話需要增加一臺DCA 1222功放來驅動低頻揚聲器，這樣DCA 1824便可用于4個環繞通道。

    盡管要盡量控制預算，但如果能升級到“影院級”的設備，那性能與家庭影院或者其他娛樂級設備相比具有很大優勢。從總造價上來看，更大些的熒幕通道揚聲器和低頻揚聲器貴不了多少，但是整個系統的性能提升是很明顯的。

    更大型的系統可以發出更大的聲音，但同時它們?cè)谡�常音量時的失真更小。而失真是在音量比較大時各品牌用戶最常抱怨的問題。游刃有余的系統就不會容易造成聽眾的“聽力疲勞”，當隨著電影場景而音量變大時也聽起來更舒服，同時更穩定。這樣的系統在聽演唱會錄像，歌劇等時也有非常優秀的效果。

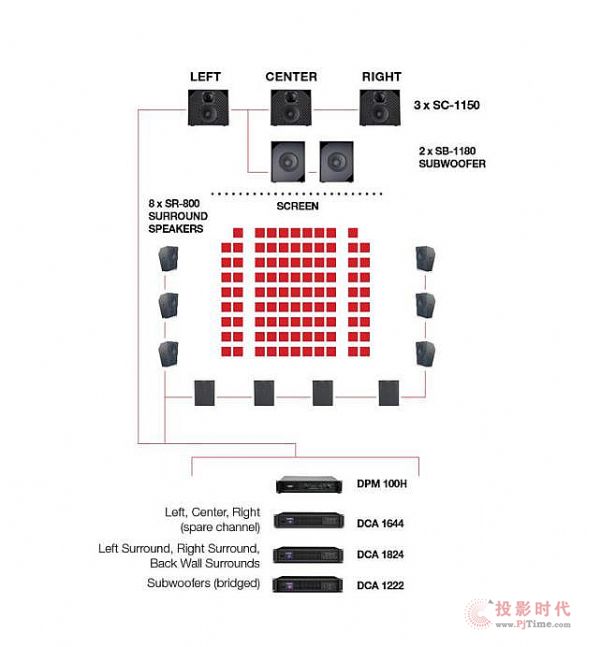

    下面圖中的系統適用于最長12米長度的房間

    QSC影院應用工程師們很樂于幫助客戶找到最理想的系統設置。首先，工程師們需要知道房間的詳細信息，性能要求，以及是否有其他設備需要集成到系統中。他們會在這些基礎上找到能滿足你所有音頻和控制要求的系統。
