Extron系統助力 SCU 自動化課堂錄播系統

    坐落在美國硅谷中心地帶的圣塔克拉拉大學（SCU）是一所完美融合了耶穌會傳統式教育與創新精神的高等教育學府。近期，學校計劃對現有的教學軟硬件設施進行分期的改造和升級。項目中包含了視音頻系統的升級，目的在于通過優化視音頻效果，提升整體的教學質量。

    現場效果：

    坐落在美國硅谷中心地帶的圣塔克拉拉大學（SCU）是一所完美融合了耶穌會傳統式教育與創新精神的高等教育學府。近期，學校計劃對現有的教學軟硬件設施進行分期的改造和升級。項目中包含了視音頻系統的升級，目的在于通過優化視音頻效果，提升整體的教學質量。

    SCU 與視音頻集成商 Avidex 達成合作協議，由他們負責根據每間教室不同的應用需求來設計和部署全新的視音頻系統。雖然 Extron 的視音頻及控制產品遍布整個校園，但本文將向您重點介紹的是部署在 Lucas Hall 的利維商學院的獨特的課堂錄播系統。該設計支持自動位置追蹤，這使得授課老師可隨時走下講臺，站在教室的不同位置為學生講解，或與學生進行交流和互動。為了方便老師在課堂上更為靈活的授課，實現無人值守的操作系統，設計中集成了 Extron IPCP Pro 550 IP Link® Pro 控制處理器，Sony® SRG300H/W PTZ 攝像機以及 Shure® MXA910 MicroFlex® Advance™ 天花板陣列式麥克風。

    “實踐證明，將 Extron DMP 128 Plus 系列音頻處理器、Shure 陣列式麥克風和 Sony PTZ 攝像機集成在一起，統一由 IP Link Pro 控制處理器進行控制和管理，是當今教室應用環境最為理想的解決方案�！�- Joel Bennett, SCU視音頻技術經理

    課堂錄播系統的全新演繹

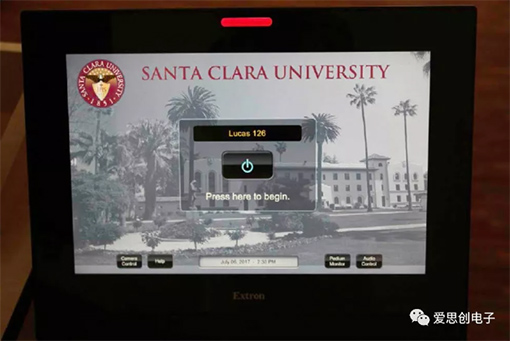

    SCU 最終采用的解決方案成功排除了老師授課模式受局限，學生課堂提問內容無法被收錄，以及采用邊界麥克風時過多雜音被一同收錄等問題的困擾。只需要點擊 TouchLink Pro 觸摸屏的屏幕即可開啟視音頻系統和課堂錄播系統，無需他人協助, 老師可直接進入課堂內容。該系統可通過識別演講者所處的位置來追蹤其聲音信號, 還能夠隨著他們位置的變化，自動對所有設備的設置進行調整, 以達到最佳的錄制效果。如今，同學們無論坐在哪里發言，都不會影響聲音的收錄，省略了傳遞麥克風或走上講臺發言等繁瑣的步驟。同時，它也大大促進了課堂上師生之間的交流和互動。此外，天花板的陣列式麥克風有效降低了環境噪音。

    “隨著同學們對遠程教學和課堂錄播的日漸依賴，采用頂尖的錄播技術對我們而言尤為重要，它能夠讓我們在當今激烈的競爭環境當中保持領先的地位。通過 Extron 視音頻及控制系統和 Shure 陣列式麥克風的集成應用，我們成功兌現了對學生和教職工的承諾 - 更好的交互式學習環境，和更便捷的操作系統�！�- Nancy A.Cutler， SCU 首席信息官（副）

    Extron Pro 系列控制系統實現自動化音頻及視頻追蹤

    通過程序設計，Extron IPCP Pro 550 IP Link Pro 可持續對 MXA910 自帶的 8 個麥克風的音量等級進行監控。根據識別到的最佳聲音所在的位置，控制處理器可快速調用最適宜的視頻采集預設。每個預設都能夠激活指定的 PTZ 攝像機，設置拍攝角度及調整對焦。隨著老師在教室內走動變換位置，或有同學現場提問，會陸續觸發多個視頻采集預設。在預設啟動后 8 秒內，如未檢測到聲音信號，控制處理器將自動切換回默認的全景拍攝。全景拍攝可將教室內講桌，屏幕和白板，以及大部分學生的座位收入畫面中。

    “首次為 SCU 打造如此全能型的教室視音頻系統，對身為系統設計師和集成商的我而言是一場挑戰。與 Extron 和 Shure 的合作，讓我們成功為 Lucas Hall 設計了這一獨具特色的視音頻系統，該項目也成功吸引了眾多高等教育行業的技術專家來到 SCU，參觀及學習他們的全自動課堂錄播系統。”- Bill MacLeod，Avidex 系統設計工程師

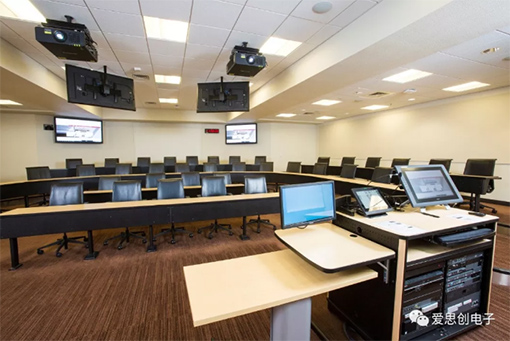

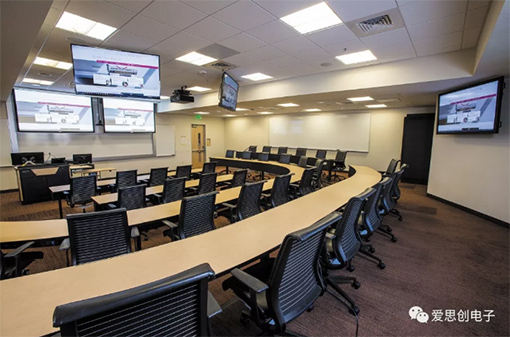

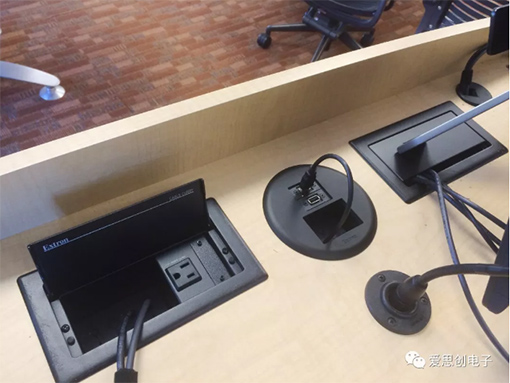

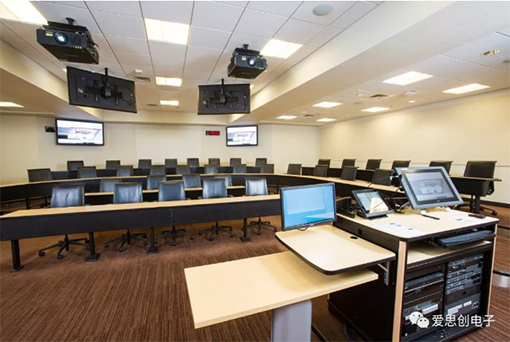

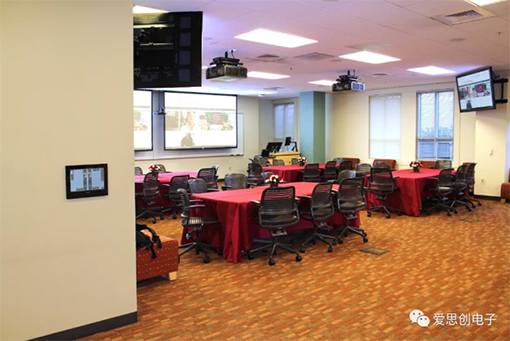

    Lucas 126、福布斯家庭會議中心和 Lucas 107 等房間是首批安裝試點。其設計主要通過 Extron DTP CrossPoint 4K Series 圖像解析度轉換演示矩陣切換器來提供完整的視音頻信號切換及路由。講桌裝有置信監控器，根據教室的不同大小，配備 2 個或以上的投影系統，以及 LCD 平板顯示器。電腦、實物展臺或媒體播放器等信號源設備，以及視音頻設備分別被安裝在房間后方的 IDF 機柜或講桌內。講桌表面嵌入的 Extron Cable Cubby® 接線盒，可提供便利的視音頻連接，以及為老師的筆記本電腦或其它設備提供電源連接。

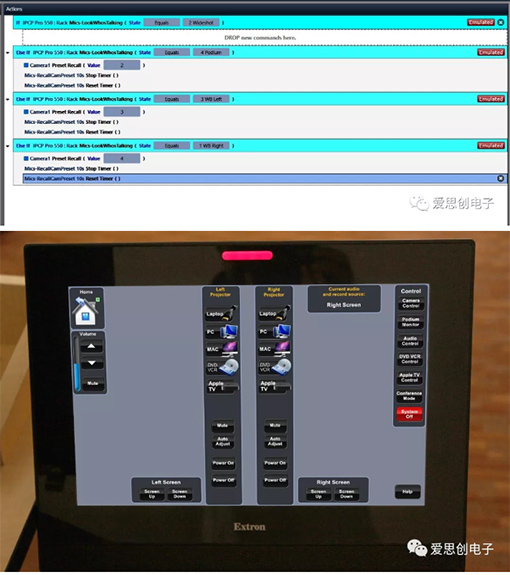

    IPCP Pro 550 控制處理器可在 DTP CrossPoint® 矩陣切換器內置 IPCP Pro 控制處理器的基礎上，提供額外通訊端口的增補。Extron 強大的 Global Configurator Professional - GC Pro 軟件可利用局部變量來監控外部反饋，通過視頻追蹤預設可將條件邏輯應用其中。

    老師可使用講桌上安裝的 Extron TLP Pro 1220TG 12" 桌面型 TouchLink® Pro 觸摸屏來手動操控系統。當老師在課堂上需要使用教室前方的白板寫字時，可將主屏幕升起，由另一個投影系統來繼續提供畫面演示。

    DMP 128 Plus 通過 Dante 網絡支持陣列式麥克風

    DMP 128 Plus C AT 數字音頻矩陣處理器可支持多個音頻任務及信號路由。其中包含帶 AEC（回聲消除）的音頻會議，多路麥克風信號的混音及處理, 音頻信號源輸出至功放系統，以及將音頻信號傳輸至室內其它系統。Extron 的 DSP Configurator 軟件可為 DMP 128 Plus C AT 音頻矩陣處理器提供便捷的音頻 DSP 管理。該軟件靈活的用戶友好界面大大簡化了自動混音的復雜分配。MXA910 和 DMP 128 Plus 系列音頻矩陣處理器的內置邏輯程序可確保流暢、一致的聲音質量，無需后期剪輯。

    MicroFlex Advance 天花板陣列式麥克風通過 Dante 網絡連接至 DMP 128 Plus 音頻矩陣處理器。處理器靈活的輸入可接收通過 Dante 網絡傳輸?shù)膩碜?MXA910 的節目音頻及其它音頻信號，并對其進行 AEC (回聲消除) 和包含混音在內的一系列輸入處理。陣列式麥克風可通過網絡交換機獲得 PoE 供電, 其它設備可使用由 DMP 128 Plus 提供的幻象電源。

    “通過 Lucas Hall 的項目，我們知道了當今課堂錄播系統所缺少的正是像 DMP 128 Plus 音頻處理器和 Shure MX910 這樣的完美組合，而 Extron IPCP Pro 550 控制處理器對畫面采集跟拍的強大控制功能更是為這一系統錦上添花�！� - Sean K.Kennedy，SCU 視音頻技術專家

    成果反饋

    全新的系統可在授課老師進入教室后即刻啟動，快速進入課堂錄制，全程無需他人協助。課堂上，老師們無需再關注麥克風等設備，更無需擔心學生的提問被系統“忽略”等問題，從而能夠更專注于課堂教學以及和學生的互動。對此，學校的老師們都感到非常的滿意。（圖片來源：文中部分圖片來自 SCU）
