通博設備助陣寧波博地影秀城大劇院《港通天下》震撼啟幕

    寧波中青文化廣場位于寧波北侖區，由博地集團斥資30億元，按照“打造長三角地區獨一無二的全新旅游文化綜合體”目標，占地119畝，總建筑面積達42.5萬平方米，主題定位為文化、影視、旅游、商務綜合體，主要建設五星級商務酒店、國際奢華劇院、頂級寫字樓、萬國風情商業、影視文化中心等，未來將成為寧波旅游休閑文化聚集中心。

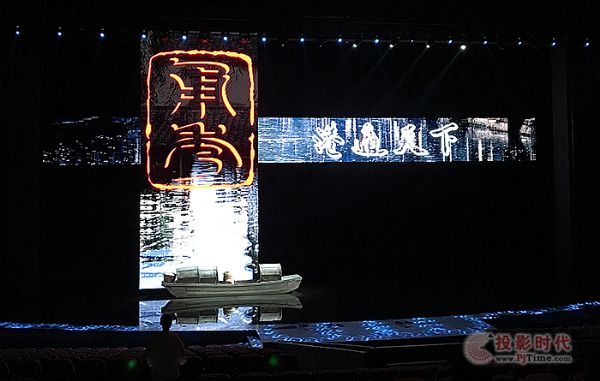

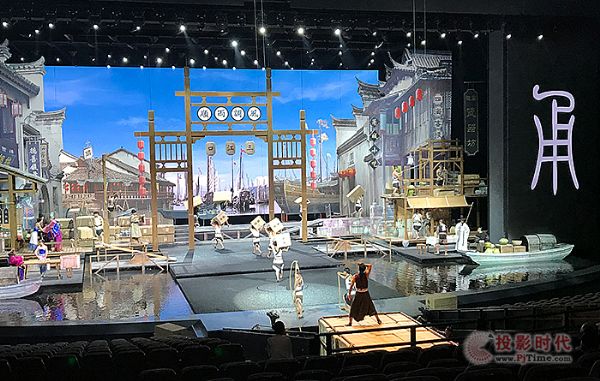

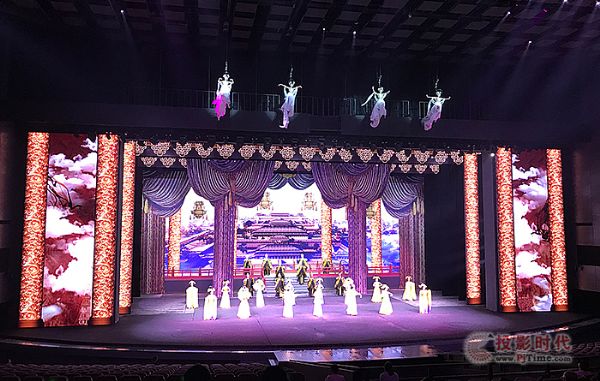

    劇院上演的《港通天下》是第一部以海洋文化、航海文明和海港文化為主題的大型旅游演藝秀。它以鮮明的寧波地域文化特色為基因，淋漓盡致而又詩意地展示了寧波獨有的文化符號和地域特質。河姆渡文明、海上絲綢之路、十里紅妝、寧波商幫等等，氣勢恢宏，風情萬種。劇場特別興建備有頂尖科技器材，其舞臺蓄水量高達3000噸，并且首度實現舞臺與觀眾席之間的全景式表演區設計，糅合了前所未有的高難度特技表演，讓觀眾近距離體驗秀，配上絢爛奪目的服裝道具與獨具匠心的場景切換模式，豐盛體驗美妙非凡。

    劇院共設計座位1400余座，觀眾廳凈高度22米，線陣音箱吊掛高度20米，

    觀眾聽音區臺口至后墻25米，左右寬度45米；舞臺表演區：深40米，寬60米，凈高25米，升降臺倉（含水下臺）10米。

    設備布位：

    觀眾聽音區擴聲：左右聲道CODA ViRAY線陣各4只，中置CODA ViRAY6只，左右拉聲像CODA G715-96各2只，超低音CODA PW418各2只，墻面環繞CODA HOPS8i共18只；頂面全景效果聲共布置CODA G512-96全頻箱共9只，G18-SUB超低頻音箱共5只。

    舞臺表演區擴聲：上場門CODA G512-96共2只、下場門CODA G512-96共2只、左側舞臺CODA G512-96共2只、右側舞臺CODA G512-96共2只、左后舞臺CODA G512-96共2只、右后舞臺CODA G512-96共2只、樂池頂CODA G512-96共2只；移動返送CODA G512-96共4只。

    全部擴聲系統采用CODA LINUS10C、LINUS10帶DSP數字功放共17臺。

    數字音頻傳輸采用CODA ATEC AES/ LINET 信號轉換器 ，全鏈路采用AES協議。

    擴聲系統分類及簡介：

    擴聲系統揚聲器設置

    ■主擴聲系統揚聲器設置：

    ■左中右系統，左右各使用4只雙8寸三路全頻線陣列揚聲器，中央使用6只雙8寸三路全頻線陣列揚聲器

    ■左右拉聲像系統，左右各使用2只15寸三路全頻點聲源揚聲器

    ■左右超低頻系統，左右各使用2只雙18寸超低頻揚聲器

    舞臺返送系統揚聲器設置：

    ■舞臺前區固定返送系統，共使用8只12寸全頻點聲源揚聲器

    ■舞臺后區及頂部固定返送系統，共使用6只12寸全頻點聲源揚聲器

    ■舞臺流動返送系統，共使用4只12寸全頻點聲源揚聲器

    戲劇環繞聲系統揚聲器設置：

    ■共32通道環繞聲通道

    ■觀眾區周邊使用共18通道雙8寸全頻點聲源揚聲器

    ■觀眾區頂層使用共9通道12寸全頻點聲源揚聲器

    ■觀眾區頂層使用共6通道18寸超低頻揚聲器

    擴聲系統特點：

    ■揚聲器組全部使用原裝德國進口CODA 揚聲器

    ■使用全數字傳輸及信號處理系統

    ■使用美國MEYERSOUND 32通道戲劇環繞聲系統實現多通道全景聲效果

    擴聲系統特點詳解：

    左中右線陣列主揚聲器特點介紹：

    左右揚聲器每組使用4只CODA VIRAY 雙8寸三全頻揚聲器，單只揚聲器的聲壓高達142dB，4只組合使用，最大聲壓級可高達145dB。觀眾區總聲壓超越《廳堂擴聲系統設計規范GB50371-2006》中的文藝演出類擴聲系統聲學特性指標中的一級指標對“最大聲壓級大于或等于106dB”的規定，系統不但可完全滿足文藝演出，還有更大的裕量滿足表演秀演出對最大聲壓級的需求。

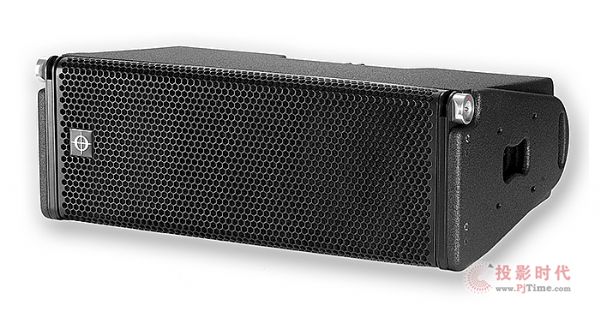

    CODA VIRAY

    非對稱水平覆蓋角度特性：

    左右主揚聲器組中遠端揚聲器組采用窄角度水平覆蓋特性，遠場區域覆蓋角度為對稱80度，減少聲音投射至墻壁產生聲反射導至清晰度下降的情況。

    近場區域覆蓋，采用CODA非對稱水平覆蓋特性，形成靠墻壁一端覆蓋角度為40度，靠觀眾席中心點一端覆蓋度為60度的形式，這樣的設計，可既保證觀眾度覆蓋區域的要求，又能減少聲音投射至墻壁產生聲反射導至清晰度下降的情況，也能使線陣列揚聲器組能保證相同的吊掛角度。

    擴聲揚聲器系統：

    信號傳輸、處理及功率放大系統

    寧波中青文化廣場擴聲系統主調音臺使用一套SOUNDCRAFT VI1數字調音臺界面，外接一臺SOUNDCARFT CSB舞臺機站。

    功率放大器使用內置數字信號處理器的CODA LINUS 系列功率放大器。

    信號傳輸、處理系統特點

    舞臺接口箱及其它音源信號通過跳線盤進入位置舞臺督導位側的SOUNDCARFT CSB舞臺機站，轉換成數字信號后，通過光纖系統送至SOUNDCRAFT VI1數字調音臺界面進行混音處理，處理完成后的信號，經CSB舞臺機站上AES輸出接口，以數字信號的方式傳送給LINUS 系列功率放大器。全過程只進行1個模/數，數/模轉換，能在最大程度上減少信號傳輸和處理過程中引起的干擾和失真，極大地保證了信號的信噪比和高保真度。

    為保證系統的傳輸安全，輸出的混音信號除了在CSB舞臺機站輸出數字信號外，還在VI1數字調音臺界輸出相同的模擬號，通過模擬信號線送至功放機房。

    功率放大器

    所有功率放大器都使用了CODA 最新的LINUS 系列功率放大器，所有放大器的通道均內置 DSP（數字信號處理器），DSP使用SHARC浮點式DSP，采樣頻率可高達96 kHz，預置所有Coda Audio 使用線性相位FIR濾波器的揚聲器設置參數。

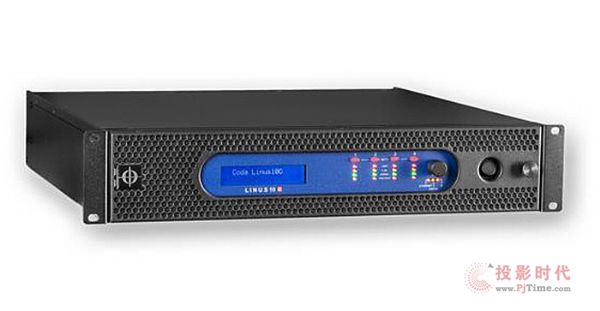

    CODA LINUS 系列功率放大器

    CODA獨有的LiNET-C網絡，可通過一條CAT5電纜實現的4組（8通道）數字音頻信號傳輸。

    LINUS系列功率放大器的輸入信號可通過軟件進行路由設置，也可以設置在數字輸入信號丟失時，自已切換到模擬輸入信號，實現輸入信號雙備份，極大地提高系統的可靠性。

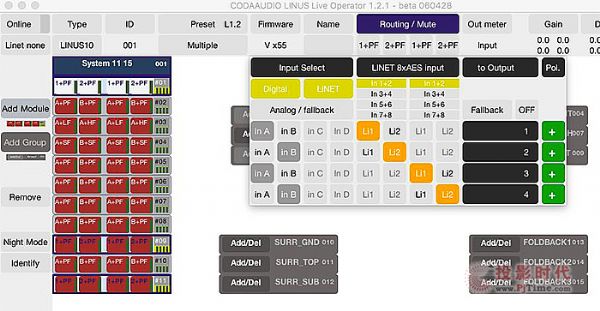

    配合LINUS LIVE軟件-通過以太網實現對的功放監控。

    戲劇環繞聲系統

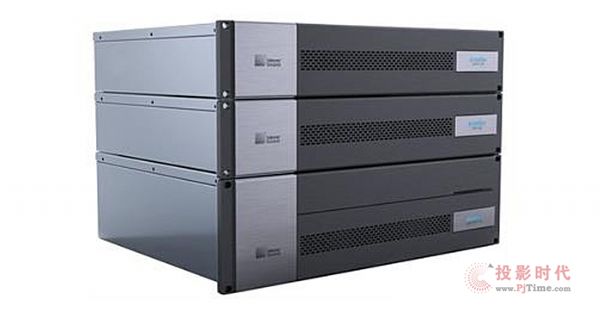

    寧波中青文化廣場使用了一套美國Meyersound D-MITRI 數字環繞聲處理系統，系統有16路輸入，32路輸出。

    在觀眾區一共布置了18只CODA HOPS8i全頻揚聲器，在觀眾區天花頂一共布置了9只CODA G512-96全頻揚聲器，和5只CODA G18超低頻揚聲器，通過D-MITRI完美的環繞聲算法，呈現出極佳的環繞聲效果。

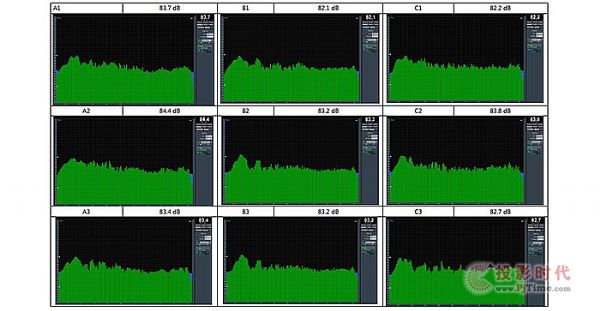

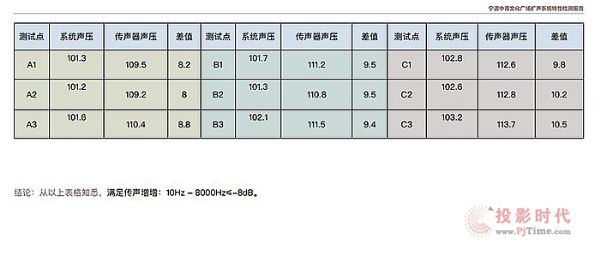

    系統檢測數據
