捷控音視頻切換系統裝備廣州數碼通公司

來源:投影時代 更新日期:2015-09-09 作者:佚名

    一.項目背景

    廣州數碼通客戶服務有限公司為數碼通電訊集團有限公司于廣州設立之全資子公司,主要致力向SmarTone用戶提供相關的優質客戶服務。

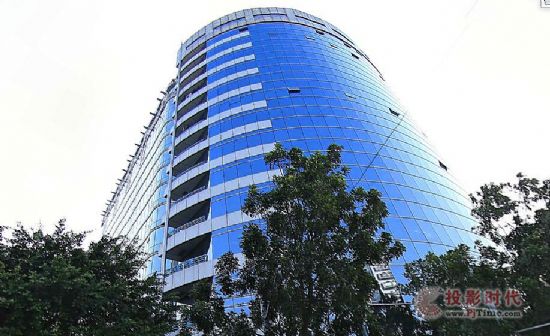

捷控音視頻切換系統裝備廣州數碼通公司

    二.客戶需求

    1、用戶希望操作簡單方便,設備電源、室內電源插座、照明燈光等均實現可靠的智能化管理;

    2、滿足高清、標清遠程視頻會議的混用和本地會議室之間音視頻互聯互通的功能。

    三.設備清單

序號

設備名稱

設備產商

設備型號

1

高清矩陣

CREATIVE

HD-1010

2

中央控制卡

CREATIVE

CRV-ECP-II

3

電源管理器

CREATIVE

CRV-PN8

    四.解決方案

    視頻切換系統:采用伯爵II代無縫切換矩陣,強大的亞像素的調節技術、可實現對畫面進行上下左右的調整,此技術有效解決畫面不滿屏或不完整問題。通過伯爵矩陣II可以實現筆記本信號,dvd,投影機,攝像機信號自由切換到指定的任意屏,她支持VGA、DVI、Video、YPbPr、HDMI信號輸入,支持3G-SDI信號輸入,支持光纖、雙絞線信號輸入,一臺伯爵II代矩陣功能相當于多臺普通矩陣,可以將輸入的多路信號同步快速切換到多路輸出通道。

    通過與寶利通視頻會議終端連接,實現本地與遠程兩地之間的視頻會議功能。伯爵II支持1080p的分辨率,也可使全高清分辨率的視頻信號輕易的切換至顯示大屏上,實現會議圖像的超高分辨度。

    中控功能:根據客戶需求,使用CREATIVE的CRV-ECP-II(中控卡)作為智能控制系統的核心。通過控制卡與各個設備進行信息通訊,從而實現對設備的智能控制。

    1. 通過路由器實現ipad與中控板卡的連接,實現中控卡對ipad端APP觸發信息的接收。

    2. 通過中控卡的NET總線控制繼電器CRV-PN8,從而控制外圍設備的電源開關和燈光的開關。

    3. 通過繼電器控制投影幕布的升降停。

    4. 通過中控卡的后接口與矩陣的連接實現對高清混插矩陣的控制,從而實現視頻的自由切換功能。

    5. 通過中控卡的串口控制投影機的開關機和信號源的切換。

    6.通過中控控制功放的音量大小。

    7.通過中控編程實現一鍵聯動功能,例如一鍵開啟會議和關閉會議。

    整個多媒體系統集中了對燈光、機械、投影及視音頻的控制于一體。系統以中央控制器為核心。它以控制總線與各個設備相聯接,接受操控者發出的控制要求,然后向各個延伸控制設備及被控設備發出控制指令。所有控制功能通過功能實現原則編程而成,具體控制可通過無線真彩觸摸屏或ipad實現。

 標簽:矩陣切換 廣東 工程案例
