中達電通DLP、LCD混合拼接大屏幕系統解決方案應用于中浩化工中央控制室

    項目背景

    世界500強企業之一開灤集團煤化工轉型的重要投資項目--中浩化工有限公司化工新園區建設，項目規劃在新建中央控制室一面長48米，高8米墻面位置安裝一套數字化儀表墻顯示系統，由DLP大屏幕拼接顯示屏及LCD拼接顯示屏和1套工業級LED顯示屏、1套中控組成。該數字化儀表墻顯示系統是整個煤化工投資項目中的核心控制中心，將匯聚全園區所有廠房的信號源進行綜合監控顯示，項目按照國際一流標準要求設計。

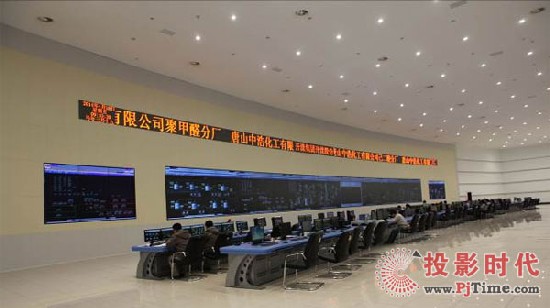

中達電通提供的DLP、LCD混合拼接大屏幕系統解決方案

    項目方案

    在中達電通承建的該項目中，用戶原規劃方案是3套80英寸2行×3列DLP顯示屏與2套3行×4列、2套3行×2列55英寸LCD顯示屏相間隔拼接組成，大屏上方安裝一套等寬LED顯示屏，用于顯示生產重要參數和歡迎詞等，同時，整個數字化儀表墻面呈弧形。

    一、系統升級按需擴容

    在安裝基本完成后，用戶覺得當初規劃的大屏幕規模偏小，決定進行擴容。中達電通再次根據用戶場地環境及信號顯示擴展要求，增加了2行×10列80英寸DLP單元，最終提供了由中間2行×19列80英寸LED光源DLP大屏幕拼接顯示屏及兩側3行×3列55英寸超窄邊LCD拼接顯示屏組成的DLP、LCD混合拼接顯示屏系統設計方案，仍按照原角度進行弧形拼接設計安裝，同時對多屏圖像拼接控制器的信號輸入輸出進行了擴展，其余LCD拼接顯示屏系統安裝在另一調度室。前期已供貨的設備全部得到充分利用，在沒有大的設備更換的基礎上圓滿實現了系統擴容，很好的保護了用戶的前期投資。系統的設計充分考慮了現場建筑環境空間及結構、操作席位布局規劃、燈光照明環境等多方面因素，按照人體工程學原理采用低反射寬視角屏幕及科學設計的弧形拼接角度，既適合所有操作席位人員監看又不會造成視覺疲勞。

    二、高端性能穩定可靠

    該項目中，數字化儀表墻顯示系統全套選擇高清設備，其中顯示單元DVS-80系列的物理分辨率1400×1050，工作分辨率支持1920×1200，LW-5588液晶單元物理分辨率1920×1080，多屏圖像拼接控制器輸入輸出分辨率均支持1920×1200。 DVS-80系列DLP顯示單元采用了最新的3×6陣列式LED光源冗余備份技術，不僅大幅提升光機亮度，而且當其中某一個燈泡發生故障時，其余LED燈泡仍然能夠正常輸出，不會影響單元正常顯示。投影光機具有整屏亮度與色彩自動平衡調整功能，通過亮度優化控制功能，可輕松實現單元之間亮度色彩均勻性匹配，確保拼接大屏幕長期運行時各單元亮度及色彩的一致性。投影單元提供熱冗余電源及熱插拔式圖像處理板卡，光源也可以現場更換，具備較強的快捷維護性。LW-5588系列液晶單元采用A級優質液晶面板，超窄邊無縫拼接設計，物理拼縫5.3mm，達到業界領先。同時中達電通LW液晶拼接的模塊化鋁合金安裝支架技術優勢，在本項目擴容時得到了很好體現，在將原規劃中的兩組3×4和兩組3×2拼接屏改拼成現在的兩組3×3和一組3×6拼接屏時，幾套原安裝支架直接重新組合連接，不需要更換新的安裝支架，即便利又節約用戶投資。

    該項目所使用的多屏圖像拼接控制器VisionCON圖像控制器，采用信號處理與桌面顯示分離技術，視頻/計算機信號采用全硬件后端處理技術，具有超強信號處理顯示能力，可對輸入圖像信息實時處理，保證圖像清晰流暢顯示。同時具有高可靠性和高維護性的特點，信號處理板卡均可以支持在不停機的狀態下進行帶電熱插拔，更換后無需任何設置，就可以恢復到原來正常的工作狀態。電源風扇采用1+1冗余配置。系統采用VisionDWCS大屏控制管理軟件，可通過網絡對風扇、電源、機箱溫度、各信號處理板卡的工作狀態進行監視顯示和管理。

    三、超強處理卓越顯示

    整套數字化儀表墻顯示系統設備均采用工業級專業設計，具有高度穩定性和可靠性，支持全天候7×24小時連續工作。DLP大屏幕顯示屏用于主控信息集成信號和前臺操作員站的DVI顯卡信號及CCTV系統的現場傳送的監控視頻信號的畫面顯示；LCD大屏幕主要信號來源為工業電視信號，用于監視化工區生產裝置的運行情況。全套系統采用數字化技術，DVS系列DLP顯示單元、LW系列液晶顯示單元及VisionCON圖像拼接控制器的信號處理均采用全數字化設計，信號全程DVI傳送接入，使整個圖像處理傳輸過程全數字化，實現高清晰度、色彩逼真的圖像顯示。系統具備高度的應用靈活性，可通過VisionDWCS大屏幕集成控制管理軟件進行統一的顯示配置，實現對各種主控信息系統的計算機圖文及網絡信息、視頻圖像的動態綜合顯示，對全線設備的運行狀態進行實時監控�？蓪崿F(xiàn)多達200多路信號源的分區顯示管理，每塊顯示屏可多窗口同時顯示不同畫面，所有信號源可在數字化儀表墻全屏范圍內任意大小開窗、縮放、疊加、漫游顯示。提供了完善的多用戶管理，用戶可以在任意網絡控制電腦上實現分區域、多級別的管理，操控直觀簡捷。系統同時還可以通過中控觸摸屏進行大屏信號顯示控制及一鍵式快捷操作。

    項目配置

    DVS-80 DLP顯示單元              38臺

    LW-5588液晶顯示單元             36臺

    DLP單元底座                     19套

    LCD單元底座支架                 36套

    VisionCON圖像拼接控制器系統      1套

    VisionDWCS大屏控制管理軟件       1套

    DVI/視頻線纜/光纖傳輸/輔材         1批

    項目總結

    中達電通作為行業內領先的專業大屏幕顯示解決方案供應商，始終秉持為用戶提供成熟穩定的高性價比解決方案�；�于自有DLP投影光機的優勢，在項目備貨期間就從第一步開始進行品質嚴控把關，從同批次下線投影光機中精選匹配，從源頭開始保證系統一致性。貼合用戶應用實際，摒棄華而不實的多余功能；系統配置合理，產品技術性能最佳，圖像清晰色彩真實，成熟完善的控制管理軟件給客戶帶來人性化的操作體驗。最終該項目數字化儀表墻顯示系統獲得客戶滿意的顯示效果和使用效果。
