旗艦級精品的內涵 康佳易TV 9800拆解評測

    接下來輪到康佳易TV 9800的主板了，這一塊主要控制電視的智能系統，跟我們平常的電腦主板相似，具有CPU、內存等芯片。

    主板周圍布線，接口眾多

    這塊主板的布局十分緊密，兩側接滿了電源或數據連線，兩側則是電視機接口。

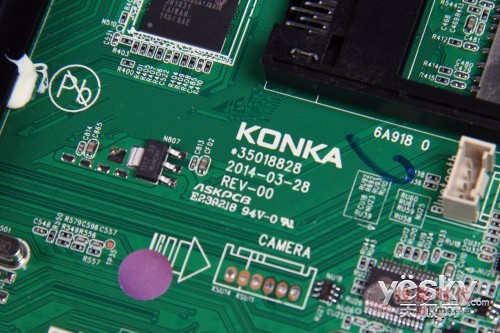

    主板上的康佳LOGO

    這塊主板上印有康佳的LOGO，以及日期等，PCB板生廠商是ASKPCB(深圳奧士康)。

    取下液晶屏的連接排線，可以看到下面的型號標簽

    上圖的主板上方是液晶屏的排線，取下后可以看到下面的型號標簽：LED559800U-LGD-416YT。

    型號：LED559800U-LGD-416YT

    海力士內存顆粒、Mstar CPU

    翻到背面，可以看到康佳易TV 9800采用的CPU是MSTAR(晨星)的芯片，型號為MSD6A918WV-Y7，采用4核A9+架構，主頻1.5GHz，28納米工藝，支持H.265硬解，是目前高端電視里常見的一款芯片。內存顆粒則是海力士的H5TQ4G63AFR，DDR3，單顆容量4Gb，4顆構成了總?cè)萘?6Gb。

    東芝閃存

    東芝閃存芯片，型號為th6bm565a1jbair，總?cè)萘?2Gb，臺灣生產。

    USB模塊

    USB模塊有2個USB2.0接口，1個USB3.0接口，相關芯片是AU6258，這是一個USB集線器控制器。

    AU6258，USB集線器控制器

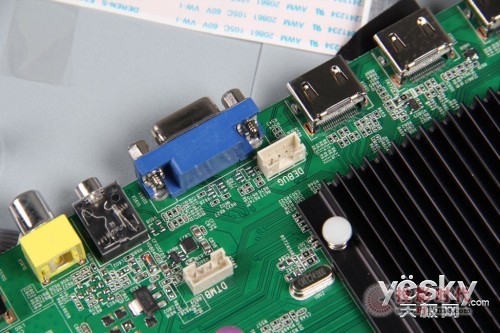

接口，與大面積的散熱器
