華為酒店高清視頻會議系統解決方案

    1 設計原則

    隨著酒店多元化經營的拓展，會議租賃服務已經成為了諸多酒店的增收服務內容之一，而入住酒店的商務客人對視頻會議的需求尤為強烈。然而酒店視頻會議又和一般企業不一樣，它需要服務于不同的客戶群體，有不同的應用場景。因此為酒店設計視頻會議系統時，需要考慮如下幾個設計原則：

    1. 視頻系統能兼容主流廠商系統，實現標準互通

    在酒店召開視頻會議，有可能需要和其它分會場一起進行，視頻會議系統需要和其它會場不同廠家的設備對接，因此視頻會議系統的第一要求就是要有良好的兼容性。

    2. 輕量級高性能的會議終端

    酒店視頻會議系統會有各種各樣的使用場景，工作報告、年會等，因此視頻會議終端要求能靈活輕便，可以很快完成部署，減少對場地及環境因素的要求。同時又對視頻會議質量也有較高要求，應能支持1080P高清會議，提升用戶感受。

    3. 良好的網絡環境適應能力

    酒店網絡環境復雜，受限于酒店出口帶寬及Internet高峰時段的網絡狀況，常會對酒店視頻會議造成沖擊。

    如何在各種各樣的網絡環境中最大限度保障視頻會議的穩定及質量?是需要重點考慮的問題。

    2 標準和規范

    多媒體框架協議：ITU-T H.323/H.320、IETF SIP

    視頻編解碼協議：H.264、H.263、H.263+、H.263++、H.261

    音頻編解碼協議：AAC-LD、HWA-LD、G.722、G.722.1、G.722.1C、G.711、G.728

    雙流協議：ITU-T H.239

    3 華為酒店視頻會議解決方案

    3.1 華為酒店視頻會議系統概述

    華為智真會議系統能夠提供較強的交互能力及高清畫面的視頻會議體驗，實現基本視訊、眼神交互、集中控制等功能，提供人性化的溝通環境。

    華為酒店提供4-6點的帶MiniMCU功能的專業視訊終端。在酒店主會議場所部署華為ViewPoint 9000系列高清會議終端，高清攝像機，高清陣列式麥克風，同時配合酒店自行配置大屏幕液晶電視、投影儀等設備。

    華為高清會議系統具備業界最強的H.264 1080p 60幀視頻編解碼技術，寬頻語音(AAC-LD)和高清晰數據傳送，最大可支持8M會議帶寬，提供5倍DVD畫質高清晰圖像和高保真語音，讓酒店客戶與會者全方位體驗極度高清的視頻會議。

    整個系統采用IP傳輸網絡，基于標準的H.323架構，是一個開放的系統，視頻協議采用業界主流的H.264編碼同時兼容H.261、H.263編碼，可以為用戶提供1080P高清視頻圖像。

    圖 1 酒店視頻會議方案組成

    3.2 高臨場感的會議體驗

    華為酒店高清視頻會議系統提供1080p@25/30fps分辨率的極致體驗，享受真實自然的面對面溝通體驗，采用專業環境設計，提供專業化的燈光、音響、顯示設計方案，實現最佳的體驗效果，使與會者有身臨其境的體驗。

    1. 全高清

    華為高清視頻會議系統覆蓋全系列的高清終端產品，包括高清MCU，高清視訊終端，高清攝像機，高清陣列式數字麥克風和高清網絡錄播器。華為高清視頻會議系統支持以下高清標準：

    視頻

    720P(1280×720)@25/30 fps (p：Progressive 即逐行掃描)

    720P(1280×720)@50/60 fps (p：Progressive 即逐行掃描)

    1080i(1920×1080)@25/30 fps (i：Interlace 即隔行掃描)

    1080i(1920×1080)@50/60 fps (i：Interlace 即隔行掃描)

    1080P(1920×1080)@25/30 fps (p：Progressive 即逐行掃描)

    音頻

協議標準	采樣頻率	支持音頻帶寬	輸出碼率	最低算法延遲
G.711	8KHz	300Hz~3,400Hz	64Kbps	<1ms
G.722	16kHz	50Hz~7kHz	64Kbps	3ms
G.722.1	16kHz	50Hz~7kHz	24、32Kbps	40ms
G.722.1.C	32kHz	50Hz~14kHz	24、32、48Kbps	40ms
AAC-LD	48kHz	20Hz－20kHz	48～64Kbps	20ms

    表 1 音頻技術標準和參數

    2. 高流暢性

    華為高清視頻會議系統能夠支持50/60幀/秒滿幀率技術，相比較傳統的25/30/秒幀技術，圖像流暢度提高一倍，能夠讓客戶體驗到極致流暢的視頻效果。

    華為高清視頻會議系統采用VideoIntensifier、ViewProcess技術，配合華為自研的高級壓縮算法HME2.0，25幀720P視頻碼流僅需2Mbps;25幀1080P僅4Mbps，出口帶寬占用更低，而業界一般高清帶寬需要4-8Mbps。

    3. 高清靜態、動態雙流

    華為高清視頻會議系統支持標準的H.239全動態雙流和靜態雙流功能，不僅可以支持雙路1080P/30幀/秒(1920×1080)，720P/50/60幀/秒，720P/30幀(1280×720)高清晰全動態雙視頻流，更可提供高清動態會場圖像與超清晰PC內容(SXGA 1280×1024)同步傳送的靜態雙流。

    4. 高保真，立體聲，CD音質效果

    華為高清視頻系統采用AAC-LD/ HWA-LD寬頻的語音技術，語音質量有了大幅度的提高，可以到達CD音質效果。

    該高清視訊系統支持全方位的語音處理，采用快速自適應回聲抵消(AEC)、自動增益控制(AGC)和自動噪音抑制(ANS)技術，可向用戶提供清晰的全雙工數字音頻。

    采用輸入音頻通道獨立處理技術，AudioEnhancer(語音增強)和VoiceClear(語音清脆化)等專利技術使聲音聽起來更加飽滿和豐富。

    3.3 良好的網絡適應性

    華為高清視頻會議系統擁有獨創技術，具備超強的網絡適應能力，打造穩定、安全的高清系統，可以全方位保證會議正常召開。

    1. 高協同性

    華為視頻會議設備協同華為路由器和交換機設備，可以提供更好的視頻會議穩定和可靠連接。

    網絡側視頻會議終端MCU與交換機、路由器之間進行雙鏈路連接，同時華為AR路由器、交換機設備具有硬件OAM故障檢測機制，通過3.3ms發包檢測和50ms快速鏈路倒換，在用戶無感知下實現故障恢復，保證視頻會議不受干擾。

    終端側MCU可以根據出口帶寬執行自動調速功能(IRC)，通過降低速率來保證會議不中斷。

    2. 超強糾錯(SEC 2.0-- Super Error Concealment)

    華為高清視頻會議系統采用超強糾錯2.0技術，可以確保視訊業務在現網上有著較好的QoS保證�？梢栽�5%的網絡丟包率的情況下，視頻會議流暢進行。

    華為超強糾錯技術讓IP QOS得到了充分的保障，從實驗數據與現網運行狀態來看，在5%網絡丟包率，圖像正常;10%網絡丟包率，圖像可接受;20%網絡丟包率，可繼續召開語音會議。數據對比匯總表如下表。



丟包率	華為產品	其它廠商
小于0.5％	損傷基本無察覺	有損傷可察覺，但不明顯
0.5％～1％	損傷基本無察覺	損傷顯著
1％～3％	損傷基本無察覺	惡化嚴重
3％～5%	有損傷可察覺，但不明顯	圖像惡劣，溝通無法進行

    表 2 丟包率數據對比

    3. 智能調速(IRC--Intelligent Rate Control)

    華為高清視頻會議系統采用智能調速技術，視頻會議過程中實時統計當前的視音頻丟包情況，當丟包率大于某個設定的條件時，便啟動智能調速策略處理，讓當前不穩定網絡達到最佳的視頻通話效果。

    華為專有IRC技術，自動偵測網絡業務占用帶寬變化情況，智能選擇適合各種網絡帶寬的最佳圖像分辨率，保持會議良好質量。

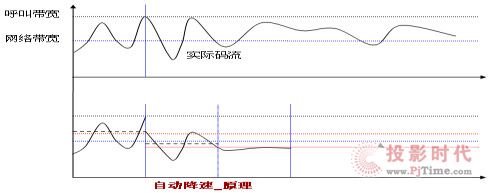

    圖 2 智能調速IRC

    4. 斷線恢復(RoD--Reconnect on Disconnect)

    華為高清視頻會議系統采用斷線恢復技術， 在實際會議中可能碰到IP網絡異常中斷的情況，在30秒內只要網絡恢復正常，該系統的視訊終端可立即恢復會議功能，使會議繼續正常進行。

    對于網絡中斷超過30秒以上，終端將退出會議，當網絡恢復正常時，該系統提供特服號功能，終端通過呼叫特服號可立即回到會議中繼續參加會議。對于終端異常斷電等特殊情況，當供電恢復，該系統的視訊終端可自動回到會議中繼續參加會議。當MCU出現斷電，該系統同樣可以在供電恢復后自動恢復會議，確保會議繼續。

    5. 丟包重傳(ARQ--Automatic Repeat reQuest)

    華為高清視頻會議系統采用丟包重傳技術，它通過使用確認和超時這兩個機制，在不可靠服務的基礎上實現可靠的信息傳輸。如果發送方在發送后一段時間之內沒有收到確認幀，它通常會重新發送，確保視頻會議的高流暢性。

    6. 穩定可靠的高清終端

    華為高清高清終端，具有超強的穩定性，支持7*24小時不間斷工作，采用雙網口設計，支持高清終端1+1熱備份。

    7. 多重加密，安全的視頻會議

    在H.323組網時，華為端到端高清視訊系統支持H.235信令加密與AES媒體流加密技術，在SIP組網時，華為高清視訊系統支持TLS信令加密和SRTP媒體流加密技術，與華為公司MCU、管理平臺融合，提供端到端、端到系統側、多點會議等全網全業務信令，媒體流的加解密方案，極大的保證了會議的安全性，充分保障用戶使用安全。

    華為高清視頻會議系統也支持第三方加密機方式，支持華為USG系列防火墻加密，支持華為路由器和交換機加密。

    3.4 標準互通

    1. 采用國際標準協議

    華為視訊系統整個設計完全按照最新的國際標準和規范要求，支持H.320、H.323以及SIP視頻框架協議,符合計算機、網絡通訊技術和視頻會議技術的最新發展潮流。高清視頻終端采用高清視頻標準接口--DVI高清視頻接口、SDI高清視頻接口，可以與外圍高清設備進行連接，實現與多種設備之間互通，同時可以根據客戶的實際需求，無縫地進行高清解決方案擴展，保護客戶前期視頻會議設備的投資。

    2. 支持TIP協議，與思科網真互通

    TIP(網真互操作協議)是思科網真系統的私有協議。由于視音頻打包和傳輸方式都與傳統的視頻會議系統不同，所以無法與其它遠程呈現系統和高清會議電視系統之間互聯互通，廣受用戶詬病并受到反托拉斯法調查。所以2010年初，思科開始向其它廠商提供免費許可的TIP協議，推動各種遠程呈現系統與思科網真間的互通性。

    對于已部署的CISCO網真系統，只需要通過華為UGW媒體網關接入，便可輕松實現互聯互通。UGW通用媒體網關是業界首款支持TIP互通的媒體網關，定位于實現不同協議適配。UGW 在整個視頻會議產品族中屬于新型網關類產品。UGW通用網關可以同時支持H.323和TIP協議，不需要改造現有思科網真會議系統，實現華為智真、其它主流廠商視頻會議設備接入思科網真會議系統。

    4 推薦部署及選型

    4.1 選型依據

    針對××酒店項目對視頻會議的需求，建議配置一套高清桌面視頻會議系統，主要給酒店客戶提供遠程會議分會場，培訓等，會議系統建設要求如下：

    1. 會議室要求

    提供一個能夠容納30-50人左右的會議室空間，會議室布置建議采用會議桌面方式布置，也可以采用教室型部署方式，提供網絡數據口以及一定的電源插口。

    2. 帶寬要求

    視頻帶寬與客戶端設置的視頻分辨率、幀率以及打開的視頻畫面?zhèn)�數有關，下表給出的是基于H.264編解碼下分辨率、幀率和碼流的對應關系：



視頻分辨率	視頻幀率	高碼流帶寬(Kbps)
1080P	15幀/秒	1.5mbps
1080P	20幀/秒	2mbps
1080P	25幀/秒	3mbps
720P	15幀/秒	1mbps
720P	20幀/秒	1.5mbps
720P	25幀/秒	2mbps
704×576	15幀/秒	400kbps
704×576	20幀/秒	450kbps
704×576	25幀/秒	500kbps

    H.264編解碼下分辨率、幀率和碼流對應關系表

    3. 配套設施要求

    可根據實際情況來配置視頻顯示終端和擴音設備，包括高清電視機或者高清投影儀，音響，同時也可以采購視頻會議錄制系統，對視頻會議進行錄制，或者單獨的錄像設備進行全場錄制。

    4.2 選型及部署

    在產品選型上需要做以下幾點考慮：

    1. 酒店視頻會議主要是作為分會場接入遠程的主會場，有時也作為小型遠程會議主會場主持，需要管理接入的遠程會場數量為2-5個左右。同時，一般的視頻會議設備包括MCU、會議管理系統RM和“GK”網守，綜合成本高。因此酒店視頻會議設備應盡可能選用小型化的“All in One”設備，且支持的會場管理最大數量為5個左右即可滿足要求，并且能夠提供簡單的操作界面用于會議管理;

    2. 考慮到視頻會議設備對接的兼容性，視頻終端最好應提供對其它主流視頻廠家的視頻會議終端設備的支持;

    3. 考慮到對高清視頻會議的需求，無論是MCU還是視頻攝像頭都應選用支持720P和1080P的視頻設備，可以提供不同的視頻輸出接口。

    根據上述考慮，視頻會議設備推薦如下：

設備名稱	設備型號	性能說明	數量
視頻終端	VP9039S-M	H.264 1080p30fps、雙720p、AAC-LD H.323/320、SIP，內置WEB、終端網管 IP/E1/4E/3G接入，5路視頻輸入、5路視頻輸出	1
會議攝像頭	VPC520	獨有按鍵設置LCD顯示屏; 1080p 30/25、720p 50/60; 獨有視頻降噪技術 ，完全自動適應環境; 40倍變焦、 六位置預設位; SDI、DVI、YPbPr接口	1
會議麥克風	VPM210	雙聲道立體聲，6m的拾音距離、360度拾音; 三級動態自動級聯; 支持ANS、AEC、AGC技術	1
通用媒體網關	UGW9500	支持1080P30，支持TIP協議、ITU-T標準H323協議和IETF標準SIP協議	（選配）
高清電視機	（自選）	高清電視顯示設備，具備HDMI或者DVI接口，支持720P、1080P圖像分辨率	1
高清投影儀	（自選）	高清投影儀設備，具備HDMI或者DVI接口，支持720P、1080P圖像分辨率	1
錄播系統	（自選）	支持標清、720P、1080P等分辨率的圖像錄播	1

    表 3 視頻會議設備推薦和部署表

    5 方案亮點

    1. 獨創的智能調速方案，為酒店客戶帶來高臨場感的會議體驗 獨創技術，打造穩定、安全的高清系統，可以全方位保證會議正常召開：

    1) 超強糾錯(SEC 2.0-- Super Error Concealment)：在5%網絡丟包率，圖像正常;10%網絡丟包率，圖像可接受;20%網絡丟包率，可繼續召開語音會議

    2) 智能調速(IRC--Intelligent Rate Control)：動偵測網絡業務占用帶寬變化情況，智能選擇適合各種網絡帶寬的最佳圖像分辨率，保持會議良好質量

    3) 網絡側采用硬件OAM技術和雙鏈路方案，通過交換機和路由器的故障檢測，實現3.3ms發包檢測和50ms快速倒換，在用戶無感知情況下實現故障恢復，即便在網絡出現突發故障的情況下保證會議的正常進行

    4) 多重加密，安全的視頻會議：支持H.235信令加密與AES媒體流加密技術，支持TLS信令加密和SRTP媒體流加密技術，極大的保證了會議的安全性，充分保障用戶使用安全。
