解密:康佳易TVslim 1.28cm的秘密

    今年9月，康佳易TV slim發布引發行業密集關注，康佳電視通過材質和工藝的創新以及內部結構的突破，將LED電視厚度做到了1.28cm，這在行業絕無僅有。今天，康佳產品研發工程師獨家揭秘康佳易TV slim工藝細節，全景式解構易TV slim如何實現全球最薄。

    康佳工程師透露，做一款全球最薄的LED電視的想法成形于3年前。2011年iPhone4S上市，輕薄質感當時驚艷了手機界，是當時工藝設計的巔峰制作。源自iPhone4S鋼化玻璃背板靈感啟發，康佳大膽構思做一款超薄、驚艷業界的電視。由此易TV slim項目正式立項，歷經2年的保密研發，前后共推出10代樣機。在論證過程中，暴力機械實驗和高溫、高壓、高濕測試反復上演，最終于2013年末正式確立樣機開始投入生產，2014年9月16日易TV slim正式上市。

    那么，康佳易TV slim究竟應用了哪些新材質和新結構方式，將電視整機厚度做到全球最�。孔屛覀儊�(lái)一探究竟。

    解密一：材質創新，創新采用高亮鋼化玻璃背板，電視立馬薄了7-8cm

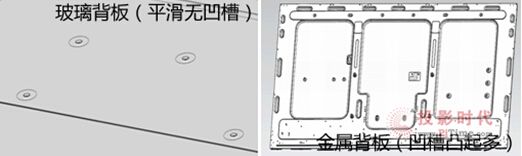

    傳統電視的背板是金屬材質和塑料材質。在金屬背板上面嵌入其他小組件需要對金屬背板進行沖壓打孔，形成凹槽、小孔、和凸起，因此背板占用電視整機的縱深空間加大，這也是使用金屬背板的電視厚度更大的原因所在。

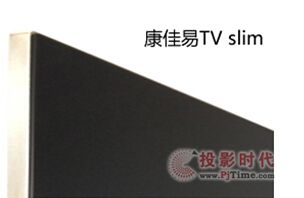

    易TV slim采用和iPhone4S同樣材質的鋼化玻璃背板，其厚度僅有3mm。由于不需要金屬背板那樣凹進或凸起的筋條，大大降低了模組的總厚度，這一創新性應用使得電視厚度瞬間薄了70-80mm。

    玻璃背板再經過高溫鋼化處理，硬度高，可承受嚴格的暴力破壞；高亮處理使玻璃鏡面質感更為平整柔滑，給用戶帶來更為享受的體驗。

    解密二：整個機身僅有5顆螺釘，采用全貼合技術設計制造

    易TV slim第二大突破是，減少螺釘?shù)氖褂�。傳統機身是前框+背板+后蓋“疊漢堡式”拼接，且組件、元器件都是采用焊接或是螺釘固定在背板上，螺釘固定拼接，以及組件與背板間的縫隙，直接導致電視機“背影寬厚”。易TV slim整個背板沒有1顆螺釘，僅有的5顆螺釘是使用在核心結構件上。整機采用全貼合技術進行裝配，保證纖薄的同時機身線條流暢、如綢緞般光滑。

    1.貼合公差控制，高精準

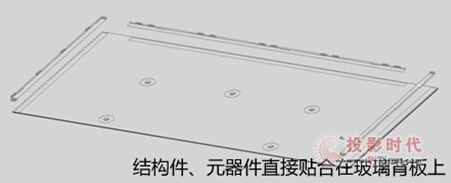

    易TV slim做到將結構固件直接貼合在鋼化玻璃背板上，且公差控制在0.3mm（即將浮動控制在標準值上下各0.15mm）。外行可能無法體會，但是稍微對電視生產有所了解的就知道，在55寸大屏電視上粘貼結構件，還能將長度公差控制在0.3mm，是一件多么了不起的事情，這對精度參數要求極其之高。手機5.5寸左右大小的屏幕能做到這個水平已經很不容易，而對于比手機屏幕大100倍上下的大屏電視來說，能將誤差控制得這么精準，則非常罕見了。

    2.獨有3M雙面膠貼合工藝,保證貼合緊致

    易TV slim采用完美的激光切割工藝和3M雙面膠貼合工藝，組件直接貼在玻璃背板上，嚴絲合縫縮進空間，電視工藝更加精致，輕薄。

    康佳獨有3M雙面膠貼合工藝，并且斥巨資引進機器人自動控制貼合設備，比傳統手工焊接或貼合精度更準確，經拉拔力、抗老化等暴力測試，粘合性被證明是目前彩電行業最佳。

    3.防爆膜技術，保證整機安全

    為讓易TV slim超薄而堅固，在玻璃背板的內部，使用了一層防爆膜，與汽車防爆膜的材質一模一樣。既鞏固了超薄電視的堅固性，也為電視透光性、色彩的均勻分布起到了非常好的輔助作用。

    解密三：無縫折彎一體化全金屬邊框設計，電視進一步變薄

    1.一體化全金屬邊框，電視薄至6個硬幣的厚度

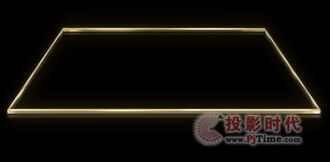

    傳統的四邊拼接工藝簡單，但是縫隙難以控制，緊貼性無法完全保證。一體化邊框，就是將高亮的鋼化玻璃背板直接當作后殼，通過一個整體邊框?qū)⑵聊�、主板以及后殼框在一起，兩個邊框減少為一個前框，緊合度更高，使得電視進一步變薄。更具體的說，一體化邊框的厚度，就是電視的厚度，大概6個硬幣的厚度，能想象嗎？

    2. 精細化的CNC沖壓工藝

    無縫折彎，也是一個非常大的挑戰。為實現折角圓滑過渡，康佳特地開了一條生產線進行CNC沖壓，經過21道工序的精心打磨，在量產時實現公差控制在±0.2mm。這一點上，易TV slim絕對是領先于電視行業的。

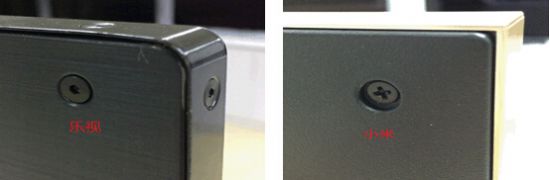

    某互聯網品牌電視的工藝是“上下兩條邊與左右兩條邊”采用粘合技術，拼起來成為電視前框，在邊框轉角處形成一個尖銳的直角，當電視擺在客廳，如果不小心撞到，傷害性非常大，家里有小孩尤其需要謹慎，也非常影響整體美觀。

    3.嚴苛的表面工藝處理

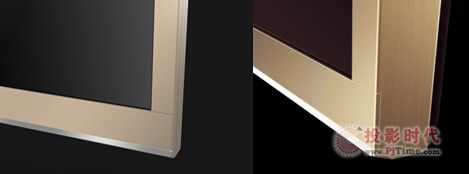

    易TV slim為突出科技感和時尚感，前框采用的是高端鋁合金材料，且金屬邊框邊緣2mm采用亮邊處理，用高光切削工藝，鉆石切割鉆頭以每分鐘超過2萬轉的轉速，經歷粗拋→中拋→鏡面拋光等18道制程，耗時6個多小時完成。邊框正面采用iPad專用噴砂工藝，中框采用拉絲工藝，保持金屬的光澤及舒服的觸感。

    解密四: “榫卯”傳統工藝與現代科技完美結合，獨具工匠精神

    前面提到，易TV slim整部機身僅有5顆螺釘，而且是采用一體化邊框。大家會質疑，沒有螺釘怎么固定，一體化邊框又如何能將屏幕和鋼化玻璃背板緊密咬合？

    1.榫卯傳統工藝的現代化解讀

    這里，不得不提的是中國博大精深的 “榫卯”傳統工藝，榫卯工藝在故宮建筑上應用尤為廣泛，既靈活巧妙，又堅固緊實，非常有智慧。應用到電視結構工藝，是極具工匠精神的一大創舉。

    2.創新卡扣工藝，縮進厚保證牢固

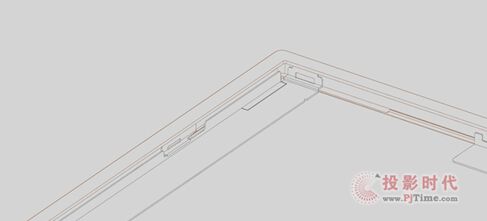

    易TV slim卡扣工藝——將傳統榫卯工匠精神融會貫通，歷經58道制程203道工序，用卡扣工藝取代螺絲固定。通過卡扣相連，組件與結構件之間更緊密，一體化邊框完美咬合屏幕和背板，進一步縮進整機厚度同時，增加了牢固性，較之傳統的螺釘固定，經歷震動后不容易產生松動現象。

    傳統工藝與現代科技的完美結合，關鍵性的推動易TV slim愈加纖薄。

    解密五：全新一代更小體積卻更亮的高色域led背光燈組

    1.采用全新一代高色域LED小燈仔，越小越亮

    易TV slim全新一代高色域LED背光燈組，體積小但發光效率高且色彩豐富，進一步縮進電視厚度。

    2.采用D-BEF偏光增亮膜節能，與高色域屏幕完美搭配

    易TV slim使用的新一代MS導光板+反射板+棱鏡折射+DBEF偏光增量膜技術，增強了透光性，在亮度、色彩顯示效果上均有顯著提升。不單保證外觀更薄更美觀，同時亮度色彩也更佳。

    解密六：victory 鍍金底座

    傳統電視將底座放置在電視中間，重心在中間，外觀相對笨重。易TV slim將底座放置在兩邊，采用兩腳式底座，不僅更穩固，更能與整體纖薄的外觀工藝完美搭配。

    值得注意的是，由于采用超窄邊技術，整個易TV slim的機身邊框?qū)挾葍H有0.78cm，這是目前全球超薄電視里面邊框最窄的；加上與iphone4一樣的全貼合高亮鋼化玻璃背板，極具典雅氣質的Victory鍍金底座，真正造就全球最薄LED電視。

    康佳在易TV slim這款產品上，采用鋼化玻璃背板，榫卯技術，一體化無縫折彎技術，3M雙面膠貼合工藝以及機器人等，將工藝精神發揮到極致，易TV slim得以纖薄至1.28cm，工藝水平之精細，毋庸贅言。易TV slim外在奢華、內在堅實，實為傳統工藝精神與現代科技結合的藝術品。
