多平臺! 悅升TN-ION4獨顯數字標牌主板方案

來源:投影時代 更新日期:2013-09-22 作者:pjtime資訊組

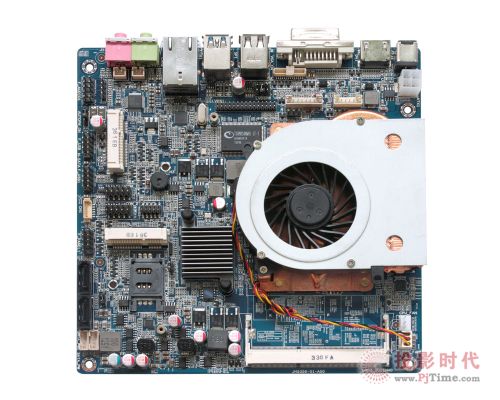

    TN-ION4是悅升嵌入式主板最近推出的一款糅合了Intel 芯片與NVIDIA GK208內核的數字標牌獨顯主板解決方案,定位中高端的數字告示、廣告機、一體機和電子白板。憑借獨顯提供的出色圖形技術,TN-ION4能進一步提高整合主板在設備中的運行效率,使數字標牌高清內容播放、交互觸屏,電子白板點畫及識圖操作更加流暢和敏捷。

多平臺可選!IVB架構賽揚1037U、Core i3 i5+ NVIDIA GK208核心

    TN-ION4獨顯主板解決方案可選多平臺的處理器方案。針對不同客戶的需求,悅升可集成Intel第三代IVB平臺賽揚雙核處理器1037U、Core i3、i5 低功耗處理器,搭配NVIDIA 最新的GK208顯卡內核的獨立顯卡,提供2G SDDR3獨立顯存,標準的超薄Mini-ITX架構,17x17cm尺寸+1.8cm厚的緊湊纖薄小體積主板,加之主板12V/19V兼容DC-IN供電模式,是要求低功耗和高穩定性的行業主板的理想解決方案。

多平臺! 悅升TN-ION4獨顯數字標牌主板方案

功能齊全 支持三屏顯示 4K極清播放

    在顯示接口方面,TN-ION4平臺在后I/O 中各設置了一個VGA(可選DVI)、HDMI接口,內部為雙通道24bit LVDS 插針,為便利廣告一體機、電子白板一體機的需求,主板提供了一個12PIN VGA插針。提供2條Mini PCIe插槽,正面的可選支持mSATA或PCIe+USB,背面支持PCIe+USB+3G信號。背部USB 2.0數據傳輸接口則有兩種選擇:4USB2.0或2USB2.0+1個SPIDF數字音頻接口。TN-ION4由著功能齊全的顯示、擴展及其他I/O設計,該平臺還可以支持3屏顯示及4K極清播放。

    TN-ION4詳細參數:

CPU

Intel 第三代IVB平臺,支持賽揚1037U、I3、I5等17W超低功耗超級本CPU

芯片組

Intel NM70

顯卡

板載NVIDIA GK208獨立顯卡,2G SDDR3獨立顯存。完美支持4K極清播放

內存

1xSO-DIMMs,DDR3 1333MHz Memory,Max.8GB

網卡

板載千兆網卡

音頻

集成6聲道音效ALC662聲卡芯片

功放

內置一組喇叭接口,支持2W/3W/5W 8ohmW喇叭(電阻可調)

USB

8×USB2.0(后置4USB,其中一組與SPDIF共lay)、前置2組USB插針)

Mini-PCIe

2pcs,1個可選mSATA/PCIe+USB,1個支持PCIe+USB+3G信號

顯示

VGA/DVI、內置VGA插針、HDMI,雙通道24bit LVDS

后I/O接口

DC-IN,12V、19V 電源適配器自適應

1xHDMI

1xDVI/VGA

2xUSB2.0/1xSPDIF

2xUSB2.0

1x 1000M LAN

1x Audio-out&Mic-in

內部I/O接頭

1個前置面板插針(2x5pin)

1個前置音頻插針(2x5pin)

內置4個USB插針

2個9pin的標準COM

一組功放接口,支持2W、3W、5W喇叭

1x12pin 內置VGA 插針

1個硬件上電自動開機跳帽

Clear CMOS 跳帽

SPDIF插針

M-PCIE插針

供電

12V/19V兼容DC-IN

板型

Thin Mini-ITX,17x17cm

散熱

主板自帶GPU與CPU雙風扇散熱器,且風扇轉速可調
