模擬監控到網絡高清監控的最實惠升級方案

    安防行業引入視頻監控技術也有幾十年歷史了，使用最廣泛的就是模擬視頻監控，模擬視頻監控造價低，安裝方便，但存在清晰度不高等問題。后來隨著網絡技術的發展，將網絡技術應用到監控中，形成了一種全新的技術-網絡監控或IP監控�，F(xiàn)在主流的網絡攝像機已經達到全高清即1080P的標準了，滿足了監控工程對高清的需求。同時，網絡監控可以發揮網絡的優點，便于傳輸性能好，便于遠程訪問等等，現在，使用網絡監控技術已經是監控行業的一種趨勢

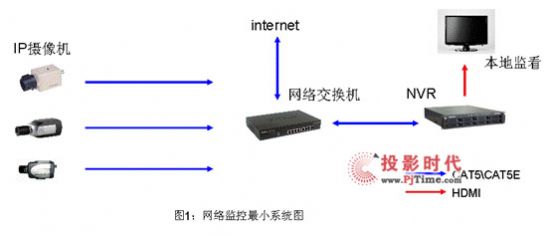

    下面是IP監控的最小系統圖：

    據不完全統計，已經完工的監控工程中，使用模擬監控的約占90%，網絡監控的約占9%，還有不到1%的為HD-SDI。在原來已經安裝有模擬監控的小區、超市、倉庫等，許多業主要求將其更換為高清的網絡監控系統。由于網絡監控主要使用的是網線（CAT5或CAT5E），而模擬監控使用的是視頻同軸線；而且主要設備攝像頭、DVR都不能通用，這樣模擬系統升級網絡高清系統，不僅要更換設備，而且要重新布設網線。這將是個極大的浪費。其實在很多成熟的小區，各個監控點重新布設網線會破壞原有的環境裝飾，實際上已經不允許了。

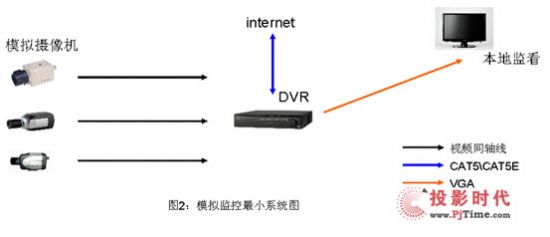

    許多人在想，有沒有更“綠色”的升級改造方法呢？下面我們看看模擬監控系統圖。

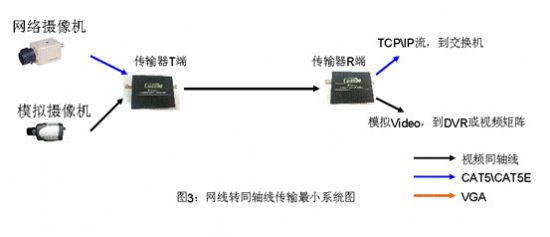

    通過對比，模擬監控其實和網絡監控在架構上比較接近。在兩個系統中，最主要的部分就是攝像頭到DVR（NVR）這一部分，如果能夠使用同軸線來傳輸網絡攝像機的TCP\IP數據信號，那么升級變簡單很多。其實，市面上已經出現了此類產品：IP+模擬攝像機同軸線傳輸器（以下簡稱傳輸器），通過轉換，可以使用同軸線來傳輸TCP\IP數據信號。這里簡單介紹該產品的應用系統圖。

    看這張圖，這個傳輸器實際上實現了一根同軸線傳輸兩路信號，1路模擬信號，1路IP信號。使用這個產品有以下優勢：

    1.  可以使用1根同軸線來傳輸1路模擬攝像機信號，1路網絡攝像機信號。非常適合監控改造工程，在不重新布線的情況下，加裝本產品，就可以使用同軸線傳輸網絡信號。也可以不變?cè)�有的模擬系統，在這根同軸線增加傳輸一路網絡信號，這樣就節省了線材和布線的成本了

    2. 模擬信號和網絡信號互不干擾。這兩路信號在1根同軸線上傳輸時，它們互不干擾。

    3. 網絡信號帶寬：上行1.2M，下行36M。這個帶寬足夠滿足包括全高清1080P在內的高清視頻流的傳輸。

    4. 增加了傳輸距離。從網絡攝像機\模擬攝像機到傳輸器額T端可以接大約100米的網線\同軸線；從傳輸器的R端到交換機\DVR，也可以接大約100米的網線\同軸線。

    其實從上面分析也可以看出來，第一輪視頻監控建設的大潮已經過去，絕大多數需要安裝視頻監控的場合已經安裝上了模擬監控系統。在接下來的日子里，改造和維護將成為本行業的主流，這個產品的誕生，不僅節省了線材成本，還節省了人工成本，屬于一種綠色環保的方式。在這個提倡綠色環保的年代里，這個產品值得推廣。
