世博會深圳館拼接項目選用創凱CK4P04147

    項目總體情況說明

    世博深圳館的蒙娜麗莎像觀眾通道部分的LCD屏幕支撐顯示，這個“蒙娜麗莎像”又稱為  “大芬麗莎”，由深圳大芬油畫村的507名畫師，用自己的畫筆畫出999塊油畫單元，拼出了長43米、高7米的“大芬麗莎”。

    在靠近觀眾通道部分采用LCD屏幕顯示：

    模擬油畫的效果，使整個畫像是一個完整的整體；

    在通道里面和正面的兩側要播放視頻內容，展示深圳30年來的發展變化歷程；

    由于要模擬油畫效果，不同位置的液晶屏

    大小尺寸是不同的；

    項目關鍵點和難點

    整套系統要求能顯示和控制147塊大小不等的液晶屏，既要有機組合成整體，又要分不同的區域獨立顯示。實質上是一超大液晶拼接；

    要求實現不規則拼接顯示；

    項目實施方的設備選擇

    項目實施方于3月底找到創凱，要求技術支援；

    項目實施方選擇一家德國公司采用軟件方式完成對視頻信號的切割和信號組合工作，后來在實施過程中，我們發現項目實施方花巨資找德國公司要實現的功能，實際上我們的設備是附帶這個功能；

    創凱針對該項目的技術解決方案

    公司于接到技術要求的第二天在項目實施方完成系統匹配測試；

    現場采用一臺CK4P04147 拼接圖像控制器，4個特殊信號輸入，147個輸出；該設備分裝在13個機箱，由3個機柜構成；

    該項目于2010年4月初安裝驗收完成；

    兩天完成整體安裝；

    10天配合片源完成驗收；

    系統方案構成

    2臺 Mac 電腦，4路DVI分段播放深圳30年發展的歷程；

    采用CK4P04147,4路信號輸入147路輸出（13個機箱，3個機柜）圖像控制器；

    147塊大小不等的液晶顯示器；

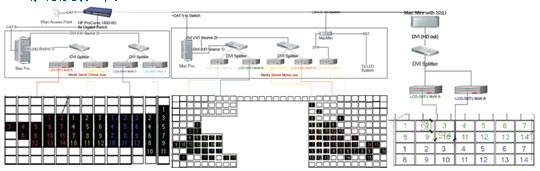

    系統框圖如下：

    創凱CK4P04147圖像控制器實現的功能

    超大拼接顯示；

    不規則拼接顯示
