威創協力武漢北編組站CIPS綜合集成自動化系統

 一、項目概要

    “亞洲規模最大、全國鐵路技術最復雜”的——武漢北樞紐編組站于2009年5月，正式投入使用，該編組站調度系統的管理核心是，采用國內領先技術，集合控制、調度、管理和決策于一體的綜合集成自動化系統(簡稱CIPS系統)。武漢鐵路是全國第四大鐵路樞紐，貨運列車的解編調度任務非常重要和龐大；為核心系統提供可視化監控調度顯示的廣東威創公司，將綜合調度系統運行在由18塊80英寸顯示單元組成的高分拼接墻，及配備Digicomm多屏處理器和管理軟件所組成的顯示平臺上，實現對整個編組站的全景信息的集中顯示；通過高清晰、大畫面的宏觀顯示，幫助調度中心掌控全站運營情況，實時了解站場進路狀況、調機位置和現車信息，實現調度、管理與控制決策的信息化作業。

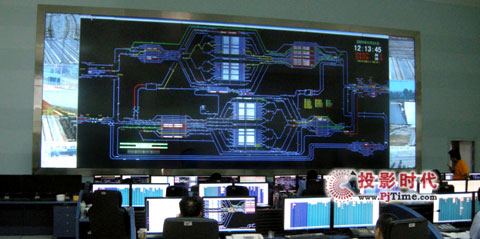

（上圖：武漢北編組站CIPS系統監控中心實拍圖）

二、應用需求與優勢介紹

    調度中心需要數字顯示拼接墻系統，實時地對CIPS系統中6個子系統，進行集中監控和調度管理，涉及監管的是：聯鎖自動化子系統、電務監測及環境控制子系統、站場視頻監控子系統等。滿足編組站信息化管理從貨物流、車輛流、機車與調機信息流、作業過程信息流的集成作業，如同自動化工廠的流水線作業一樣。

    數據信息流龐大、實時，需求威創數字拼接墻系統具有以下幾點主要優勢：

    1）多個子系統綜合一體化的應用顯示

    多屏處理器在系統中，擔當采集、處理和顯示CIPS 的6大子系統中所形成的統一管理界面；由于各子系統相互關聯、數據流量龐大，各個子系統是否滿足被實時刷新和顯示是關鍵因素。是保障調度大廳集中調度全站列車到達、解體、編組、出發等作業，獲得統一指揮、流水執行、高效運轉的調度目標。從業務流程中努力提高編組站的整體效率，縮短車輛在編組站的作業周期，提升運輸能力，實現運輸生產與經濟效益相結合的現代化經營管理的目標。

    2）極佳的顯示速度

    編組站信息化系統信息量大，計算速度快，要求承擔運行CIPS任務的多屏處理器必須具有良好的運行速度和刷新頻率；來滿足信息系統本身所產生的動態調整和變化；動態調整因來自上級計劃的變化或執行過程的偏差，導致執行結果需要動態編制，所以過程控制數據的顯示速度及刷新頻率，對執行結果的編制非常重要。

    3）全屏統一顯示和應用系統分區顯示能力

    CIPS系統使用全墻來滿足統一地對各分系統的集中、超高清晰度顯示，整屏分辨率高達（1050Í3）Í（1400Í6）= 3150X 8400，現場按應用分為三個顯示區域：左右兩側以站場視頻監控系統應用，中間3行5列為CIPS系統管理超高分辨率顯示應用。目前按具體應用進行分區固定顯示，日后亦可根據系統變化而任意重新劃分區域來顯示；分區是虛擬的，用戶可以通過界面設置，來改變分區的屏數。

    4）系統安全穩定高，滿足7X24X365全天侯工作

    整體系統設計先進、可靠，充分考慮到各種故障發生時具備即時解決方案，確保武漢北編組站7X24，365全天侯調度要求；威創從滿足應用出發，綜合考慮系統的架構設計和穩定性機制體現在兩個方面：

    ① 系統架構設計充分考慮冗余備份和應急需求；

    信號顯示的冗余設計，即顯示單元內置圖像與外置多屏處理器兩種顯示機制互為備份；在應急狀態時，用戶常用的視頻信號和RGB信號，可不經過外置多屏處理器，直接接入顯示單元進行顯示，杜絕因外置多屏處理器故障而導致整體系統的崩潰。

    ② 系統硬件多項冗余備份功能：

    體現在顯示單元光源采用雙燈結構、多屏處理器的風扇、電源等，可以在線熱拔插與更換，使系統快速地得到恢復。

三、應用價值

    武漢北編組站主要承擔京廣線、武合線及麻漢線車流和漢丹線、武九線至江北地區等方向的車流，據統計，已有一半以上的過武漢的車流由該編組站承擔；大大提高武漢樞紐解編能力，降低滬漢蓉通道引入及漢口站改建成本；威創助力于武漢北編組站實現了綜合集成的自動化管理，不僅提高了鐵路樞紐的運輸增量和解編能力，而且滿足未來擴展需求；數字拼接墻系統集中監控所帶來的效率，更加奠定了武漢鐵路在全國鐵路運輸網絡的重要地位。

四、鐵路應用對大屏幕廠商的要求

    鐵路行業應用子系統龐大信息量多、系統集成接口復雜多樣、二次開發需求廣泛，多種因素要求數字拼接墻系統與行業應用結合時，集成和應用水平被突現出來，具體表現在：

    1）提供專業性產品及功能開發

    廠商能夠深入行業研究、順應行業需求，提供針對性地產品系列及功能開發是前提。

    2）系統的穩定性保障

    鐵路是國民經濟的“大動脈”，系統穩定性要求體現在：整體架構是否具備冗余設計、產品品質、工程實施質量是必備條件。

    3）掌握系統核心功能與二次開發能力

    應用系統與數字拼接墻系統接入所遇到二次開發需求，往往成為實施中的瓶頸,廠商掌握系統核心功能，擁有底層函數、具備與應用系統接軌的二次開發能力是保障順利實施的關鍵。

    4）豐富的集成經驗

    豐富的集成經驗是保障系統實施的重要因素。威創經過多年不懈地努力和積累，項目在國家鐵路路局有過多次應用,從太原鐵路局調度中心、南昌鐵路、西藏鐵路、北京動車段調度中心、武廣客運專線、西安鐵路局等等。擁有高達70%的市場占有率,獲得用戶良好口碑。

五、結束語

    調度中心數字拼接墻運行一年多以來，已經實現對樞紐編組站貨運信息化調度的管理目標。目前，武漢北編組站日監控處理貨車通行量高達1.17萬輛，最終達到2.2萬輛。綜合見證出：威創數字拼接墻系統以良好的性能和安全性指標，滿足調度中心在系統穩定性、高速海量數據處理能力等運行要求。

    CIPS系統與數字拼接墻的結合應用，引進了多項新技術、新方法，在鐵路行業極具示范作用。威創榮幸地參與到亞洲最大的編組站調度中心自動化項目建設，是機會也是挑戰。威創愿與鐵路交通設計部門、行業系統集成商一起，為實現全國鐵路綜合自動化系統建設提供滿意的服務。
