    電阻式觸摸屏

電阻式觸摸屏 工作原理

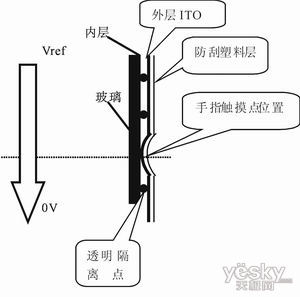

    電阻式觸摸屏是一種傳感器，它將矩形區域中觸摸點(X,Y)的物理位置轉換為代表X坐標和Y坐標的電壓。很多LCD模塊都采用了電阻式觸摸屏，這種屏幕可以用四線、五線、七線或八線來產生屏幕偏置電壓，同時讀回觸摸點的電壓。電阻式觸摸屏基本上是薄膜加上玻璃的結構，薄膜和玻璃相鄰的一面上均涂有ITO(納米銦錫金屬氧化物)涂層，ITO具有很好的導電性和透明性。當觸摸操作時，薄膜下層的ITO會接觸到玻璃上層的ITO，經由感應器傳出相應的電信號，經過轉換電路送到處理器，通過運算轉化為屏幕上的X、Y值，而完成點選的動作，并呈現在屏幕上。

    性能特點

    ① 它們都是一種對外界完全隔離的工作環境，不怕灰塵、水汽和油污

    ②可以用任何物體來觸摸，可以用來寫字畫畫，這是它們比較大的優勢

    ③電阻觸摸屏的精度只取決于A/D轉換的精度，因此都能輕松達到4096*4096• 比較而言，五線電阻比四線電阻在保證分辨率精度上還要優越，但是成本代價大，因此售價非常高。

    四線電阻屏

    四線電阻模擬量技術的兩層透明金屬層工作時每層均增加5V恒定電壓：一個豎直方向，一個水平方向。總共需四根電纜。 　　特點：高解析度，高速傳輸反應。表面硬度處理，減少擦傷、刮傷及防化學處理。具有光面及霧面處理。一次校正，穩定性高，永不漂移。

    五線電阻屏

    五線電阻技術觸摸屏的基層把兩個方向的電壓場通過精密電阻網絡都加在玻璃的導電工作面上，我們可以簡單的理解為兩個方向的電壓場分時工作加在同一工作面上，而外層鎳金導電層只僅僅用來當作純導體，有觸摸后分時檢測內層ITO接觸點X軸和Y軸電壓值的方法測得觸摸點的位置。五線電阻觸摸屏內層ITO需四條引線，外層只作導體僅僅一條，觸摸屏得引出線共有5條。特點：解析度高，高速傳輸反應。表面硬度高，減少擦傷、刮傷及防化學處理。同點接觸3000萬次尚可使用。導電玻璃為基材的介質。 一次校正，穩定性高，永不漂移。五線電阻觸摸屏有高價位和對環境要求高的缺點。

    電阻屏的局限

    不管是四線電阻觸摸屏還是五線電阻觸摸屏,它們都是一種對外界完全隔離的工作環境，不怕灰塵和水汽，它可以用任何物體來觸摸，可以用來寫字畫畫，比較適合工業控制領域及辦公室內有限人的使用。電阻觸摸屏共同的缺點是因為復合薄膜的外層采用塑膠材料，不知道的人太用力或使用銳器觸摸可能劃傷整個觸摸屏而導致報廢。不過在限度之內，劃傷只會傷及外導電層，外導電層的劃傷對于五線電阻觸摸屏來說沒有關系,而對四線電阻觸摸屏來說是致命的。
