5悅華三，高清見證---H3C高清視頻會議系統實現H3C新春晚會京杭兩地互通

    2009年1月15日，H3C 2009年“5悅華三”新春聯歡暨頒獎慶典成功舉辦。本次大會的一大亮點是H3C首次把高清視訊系統應用到新春慶典現場，完美的實現了北京杭州兩地互通互動，并同步支持全國34個辦事處視頻點播，真正實現了H3C全員大聯歡。

    文/2009春晚互動小組

    聯歡會設有兩個會場，杭州大劇院和北京華僑城大劇院。線路部署同時通過H3C杭州基地和北京研發中心進行。

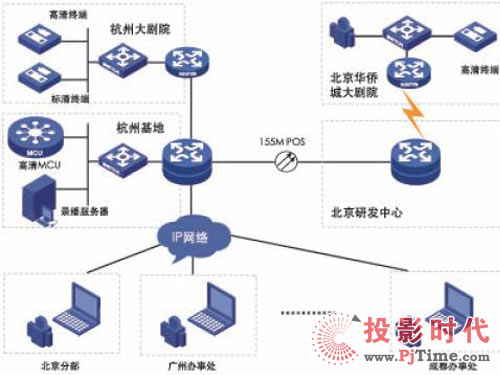

    圖1：高清視訊組網方案

    杭州基地放置一臺高清MCU ME8000和錄播服務器，北京華僑城大劇院和杭州大劇院各放置一臺高清終端MG9060，另外在杭州大劇院放置一臺標清終端MG6060。高清MCU召集兩臺高清終端MG9060、標清終端MG6060和錄播服務器入會，杭州和北京通過MG9060實現高清視頻互動，標清終端全程采集劇場視頻，錄制到錄播服務器中，并向辦事處直播。

    但是高清視頻會議系統作為基礎網絡之上的多媒體應用業務，要想達到真正的高清720P/1080P、真正的流暢性、真正的色彩還原、真正的細節體現，面臨著很多現實的風險：

    1）網絡線路: 杭州大劇院到北京華僑城大劇院之間是否有網絡連接？帶寬是多少？帶寬不足怎么辦？線路是否穩定，是否有丟包？可以保障從杭州基地到北京研發中心之間的網絡線路，但是如何保障杭州基地到杭州大劇院的線路？如何保障從北京研發中心到北京華僑城大劇院的線路？

    2）高清外設：高清視訊產品要想達到高清720P/1080P的清晰度，對外設有很高的要求。視頻圖像的采集系統要達到720P/1080P的質量，高清終端MG9060才可以編碼720P/1080P，經過網絡傳輸以后，到達遠端的高清終端解碼，在顯示系統上顯示，不管是投影儀還是電視機都要能夠支持720P/1080P的分辨率。而且所有這些設備必須具備高清的數字視頻接口DVI/HDMI。

    3） 高清視訊系統的擺放位置：劇場不像會議室，攝像頭的擺放位置固定，對著發言者就可以了。而在劇場的舞臺上，演員在走動，舞臺下，觀眾在揮手，這些都要照顧到。如何選擇合適的擺放位置才能展現最佳的視頻效果？

    4）劇場燈光的效果：高清視訊產品的用武之地是在專業的會議室，而不是昏暗、空曠、閃爍的劇場里。舉個最簡單的例子­——Cisco的網真系統，可不單單是一套硬件設備就能達到網真的效果，而是與專業的設計公司合作開發的完整系統，包括燈光、桌椅的擺放、顯示設備的高度、攝像頭的擺放位置等等。

    高清視訊方案實施

    一、線路測試

    實際的網絡線路主要包括三段：杭州大劇院到杭州基地，杭州基地到北京研發中心，北京研發中心到北京華僑城大劇院。

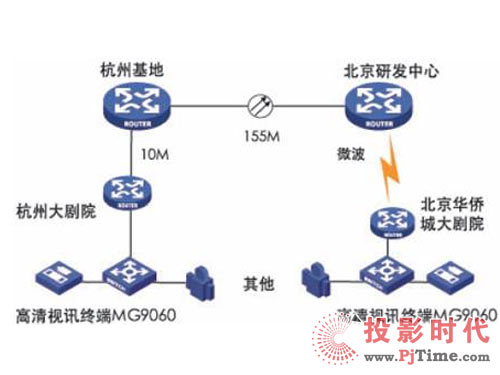

    圖2：網絡線路測試組網圖

    杭州大劇院到杭州基地租用中國電信10M帶寬的光纖鏈路，通過測試，當數據碼流達到4M及以上時，發現從杭州基地到杭州大劇院存在1%左右的丟包，而從杭州大劇院到杭州基地基本沒有丟包，需要電信對鏈路進行排查。杭州電信測試杭州基地到杭州大劇院的鏈路，發現鏈路有誤碼問題，通過修改參數解決。杭州電信也出具了測試報告證明該鏈路無故障，可以正常使用，此段鏈路風險基本排除。

    北京研發中心至杭州基地是155M POS線路，北京電信在本地進行了鏈路測試，通過調整參數，電信網管系統未再出現誤碼現象。但是杭州和北京通過軟件測試發現，北京到杭州方向還是有微量丟包現象，最終要求電信在杭州和北京進行整段鏈路測試工作，定位問題原因。杭州和北京電信在本地進行了鏈路測試，采用專業設備進行鏈路測試，系統未出現誤碼現象。電信提供測試報告，在下次視頻測試時可以進行確認，此段鏈路風險基本排除。

    剩下的就是北京華僑城大劇院與北京研發中心之間的線路了。租用電信通微波網絡，完成從北京華僑城大劇院到北京研發中心的網絡連接，帶寬10M。通過初步測試，10M帶寬中只有1.5M左右可用，而且從北京華僑城大劇院到北京研發中心的反向存在大量丟包，在10%上下。導致杭州無法看清北京的圖像，馬賽克和圖像拖影也非常嚴重，當數據碼流超過2M時，微波傳輸設備很快出現中斷，微波傳輸設備重啟，導致整個網絡中斷，無法進行視頻通信。

    北京電信通調整線路為標準的兩層城域傳輸網絡，但丟包仍在0.1％以內，但是測試時間不同，質量也不同，懷疑天氣等因素對微波影響較大，也有可能測試軟件和機器性能導致。

    北京研發中心至北京華僑城大劇院線路，測試確定電信通網絡可以穩定的輸出3M的視頻流量，大于4M的視頻流運行一段時間會導致線路中斷，據分析認為是微波設備的問題。運營商提供一對新的微波設備進行測試，通過實驗室模擬環境測試，在相同信號衰減下5M視頻流不丟包不中斷。于是將原來的微波設備進行了更換，信號比原來有了10%的改善。

    二、外設選型

    高清的視訊系統不是高清MCU和高清終端就可以達到要求的，必須要有高清的外設配套使用，高清視訊需要的外設包括高清投影儀、高清攝像機、調音臺、無線麥克風等。

    1）杭州大劇院使用的外設：

    視頻采集設備：SONY EVI-HD1高清攝像頭；

    視頻輸出設備：三洋4600C投影儀，16m%9m投影幕布；

    音響相關設備：無線MIC（話筒），杭州大劇院調音臺，播放設備。

    2）北京華僑城大劇院使用的外設：

    視頻采集設備：松下AJ-HDC27系列攝像機；

    視頻輸出設備：三洋4700投影儀，6m%4m白色幕布；

    音響相關設備：無線MIC（話筒），調音臺，播放設備。

    涉及的高清外設比較多，為選擇一個合適的外設必須進行充分的測試，要求達到最佳的顯示效果，體現高清視訊的整體優勢。

    三、設備部署

    考慮到真實劇場環境的攝像頭、投影儀的擺放位置的風險，實地考察了杭州大劇院和北京華僑城大劇院，繪制了兩個劇場的物理環境。

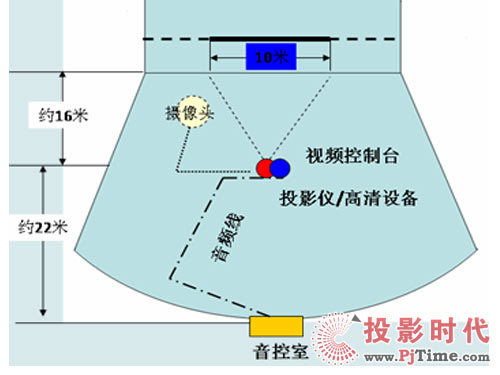

    圖3：北京華僑城大劇院實際環境示意圖

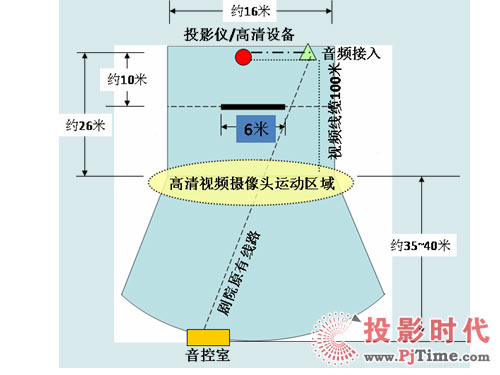

    圖4：杭州大劇院實際環境示意圖

    通過對兩個劇場的實際環境的考察，確定了攝像頭、高清設備的擺放位置，投影儀和幕布之間的距離，調音臺與高清設備的距離，確定了視頻線纜、音頻線纜的長度。攝像頭、高清設備、調音臺、投影儀、投影幕布合理的距離搭配初步滿足高清終端對于外界物理環境和線纜長度的要求。

    四、現場保障

    本次聯歡會定于下午14:00正式開始，于17:00左右進行兩地互通。大會開始前，互動小組啟動高清設備，首先要實現辦事處全程點播整個晚會的功能。到了互動時間后， 杭州和北京兩地啟動視訊終端，北京背投不切換當前圖像內容，杭州投影儀啟動，并蓋住鏡頭。杭州和北京兩地均通過小顯示器看本端，通過web查看狀態（協議、帶寬、碼率等）。

    1）16:55，杭州投影幕開始落下，投影蓋仍保持關閉狀態。

    2）17:00，北京、杭州劇場內同時打開調音臺，切換至視訊終端聲音主輸出，兩邊開始交互。北京矩陣切換背投，顯示杭州高清圖像，杭州幕布落下后，杭州打開投影儀鏡蓋，投射出高清圖像。

    3）17:05，北京視頻矩陣切換至舞臺背景，北京調音臺關閉來自終端的輸入，舞臺大亮，北京員工拜年表演。杭州燈光全暗，收看北京聲音圖像。

    4) 北京表演結束后，調音臺打開來自終端的輸入，視頻矩陣切換至視訊終端圖像，北京華僑城大劇院燈光關閉。杭州燈光大亮，主持人介紹節目。

    5）北京準備觀看杭州公司管理層發言圖像，杭州調音臺關閉來自終端的音頻輸入，視頻終端切換至本端畫面，領導新年致辭。

    6）致辭完畢，杭州主持人致謝。北京開燈，北京視頻矩陣切換至舞臺背景。杭州在禮炮中蓋住投影儀鏡頭，收起投影幕布，杭州掛斷。

    實施效果

    2009年1月15日下午14:00，一段勁舞——“歡樂火把節”迅速點燃了觀眾的熱情，新春聯歡正式開始，并同步向辦事處進行直播，新年的歡快也迅速傳遞到祖國大江南北34個辦事處。各辦事處反饋“效果非常好！辦事處非常熱鬧！”。

    所有的節目都在按部就班的進行著，17:00，當杭州的投影幕布落下，北京華僑城大劇院的畫面投影上去之后，全場立刻沸騰了，北京華僑城大劇院四位主持人的一顰一笑體現的細致入微，高清晰的畫面、立體聲寬頻的語音，把北京晚會現場體現的淋漓盡致。當投影上顯示北京的觀眾席組成一個巨大的“5”字造型時，兩地的同事爆發出陣陣歡呼，同一個時刻、同一份感動。

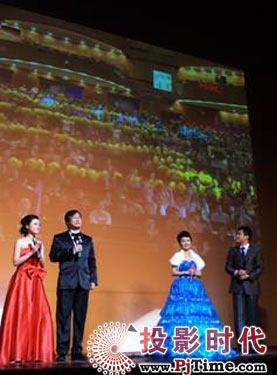

    晚會現場：京杭兩地觀眾互動

    實踐總結

    本次H3C高清視訊系統承載北京、杭州兩地互動應用，并同步向全國34個辦事處直播，開創了高清視訊會議系統應用的新模式，不但可以作為視頻會議系統應用，而且可以廣泛應用于晚會、賽事直播，實現媒體內容分發。

    首先，H3C的高清設備經受住了網絡線路質量的考驗，從杭州大劇院到北京華僑城大劇院的網絡線路經過了10M光纖網絡、155M POS專線網絡、5M微波線路。尤其是微波線路，容易受到天氣、環境的影響產生丟包，H3C的高清視訊設備可以在網絡質量較差的情況保證視頻通信的流暢性。但是，為了體現高清視訊設備的優勢，一定要在基礎網絡的線路上做好充分的測試。

    其次，本次向辦事處直播的視頻圖像的分辨率是標清質量的圖像，也是考慮到不同辦事處到杭州基地的鏈路帶寬多種多樣，有的高達10M，有的1M，有的甚至是公網線路，帶寬無法保證，最好也只能收看4CIF的標清視頻。H3C的高清視訊產品能夠實現高清720P/1080P和標清4CIF同時召開會議，在本次的兩地新春聯歡的互動中，就實現了北京與杭州互通高清視頻，而向辦事處直播標清視頻。

    附：H3C高清視訊產品解決方案特點

    1080P/720P震撼高清

    H3C 視訊會議系統支持業界最高的1080P/720P圖像效果，給人震撼的視覺享受，各種物體、人物、部件細小的差別都能在遠程屏幕上顯示的淋漓盡致。

    H3C 視訊會議系統支持G.722.1 Annex C寬頻語音技術，覆蓋人耳能聽到的自然語音范圍。通過AES、AGC、ANS等技術，使還原的聲音更加逼真與自然。

   全面高可靠性

    H3C的MCU產品創新的多路由、負載均衡設計，可以將視訊會議的負載平均分配到多個路由，降低系統風險。

    DMHB雙機熱備技術：H3C創新的DMHB(Dual MCU Hot Backup)技術可以保證會議穩定召開。設置兩臺MCU互為主機和備機。當兩臺設備均啟動后，工作中的主機MCU因意外情況，導致會議無法繼續進行時，系統會自動進行備份切換，由備機MCU繼續承擔開會任務，切換時間小于45秒。

    強大的適應性

    H3C專利的NAA技術，能夠在高達“9%的丟包”、“600ms的時延”、“150ms抖動”情況下，仍然保證“畫面連續”和“唇音同步”，使得視訊會議穩定、流暢召開。

    終端適配性：H3C的高清MCU產品支持H.263、H.264多種協議之間的轉換適配；支持最高8Mbps編碼速率，支持速率適配；支持1080P、720P、4CIF、CIF等多種圖像格式之間的分辨率適配，同時支持30（25）fps、15fps、10fps、5fps多種視頻幀率之間的適配。

    多媒體融合

    視訊會議與語音的融合： “語音”、“視訊會議”是目前行業/企業辦公兩大最基本的通信方式。語音是最普及、最快捷的辦公通信方式；視訊會議能提供面對面的真切交流。

    視訊會議和視頻監控的融合：視訊會議強調“集體決策”、視頻監控強調“現場取證”。正確的集體決策，需要及時的現場取證。應急指揮系統的建設中，就非常強調這兩個系統之間的互補和聯動。

    H3C視訊/監控系統通過數字方式無縫融合，可以任意調用監控圖像到視訊會議中供與會領導觀看討論，進行集體決策，形成一套完善應急聯動方案，為領導快速、精確做出決策奠定良好基礎。融合系統廣泛應用于應急指揮、案情回調等應用場合。
