頂級影像引擎 奧圖碼HD82影院級投影評測

奧圖碼HD82介紹

    2010年電視頻道數字化在即，奧圖碼在高端家庭影院領域積極展現其出色的研發能力，推出全球第一臺搭載PureEngine影像引擎的Full HD家庭影院級投影機HD82。

　　奧圖碼HD82亮度為1300流明，對比度高達20000：1，在技術處理上，HD82首次搭載了奧圖碼全新的PureEngine影像技術，能夠?qū)崟r(shí)演算高速動態畫面的細節與色彩，PureEngine影像技術包括四項功能：PureMotion、PureDetail、PureColor、PureEngine Demo，皆以純凈為命題，從色彩、細節、動態表現等方面突出真實、自然、純凈的投影畫面效果。

奧圖碼 HD82

　　HD82從ID設計到引擎處理結構均采用全新設計，在外觀上奧圖碼HD82一改以往銀白色造型，采用黑珍珠色為主色調，配合流線型機身設計，給人大氣、尊貴的感覺。

奧圖碼HD82側面

　　奧圖碼HD82采用密閉式多折角風道設計，有效解決灰塵積聚問題，讓家庭用戶機器維護周期變得更長，HD82機身?xiàng)l紋柵槽與機器外觀搭配協調。

奧圖碼HD82正面

奧圖碼HD82鏡頭

　　奧圖碼HD82采用中置鏡頭設計，鏡頭經過多層鍍膜處理，擁有超強的1.5倍縮放范圍，在同等距離下可以更靈活的改變投影畫面的大小。同時，奧圖碼HD82還具有鏡頭位移功能，這功能多在高端工程投影機上出現，而家用機集成該功能則非常少見。HD82擁有PureShift鏡頭位移功能，用戶調整畫面就更加方便，對于一些客廳設計比較特殊的家庭用戶來說，鏡頭位移功能更是顯得重要。

奧圖碼HD82機身

　　從上圖可以看到，奧圖碼HD82的機身非常修長，這是由于HD82采用了加長的風道設計，并在機身內部和尾部加入了吸音材料，相比傳統家用投影機，HD82對散熱風扇依賴性更小，這樣能更好的控制DLP技術中較為明顯的噪音問題，在我們測試中，HD82一直保持著非常安靜的狀態。

奧圖碼HD82左側

奧圖碼HD82外觀

    奧圖碼HD82加長型機身設計，密封性非常高，能夠起到很好的防塵效果。而燈泡更換倉設置在機身左側，即使吊裝使用的用戶也能方便的自行更換燈泡。

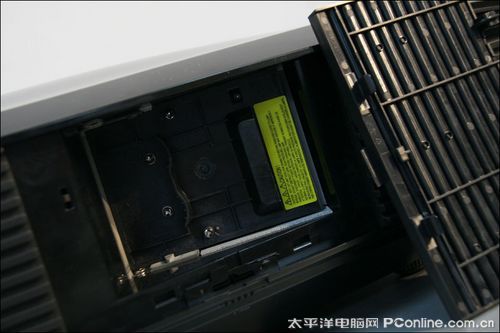

奧圖碼HD82燈泡倉

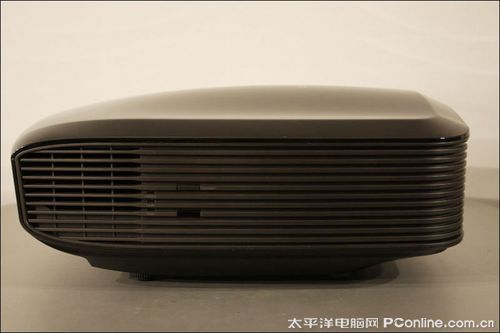

奧圖碼HD82右側

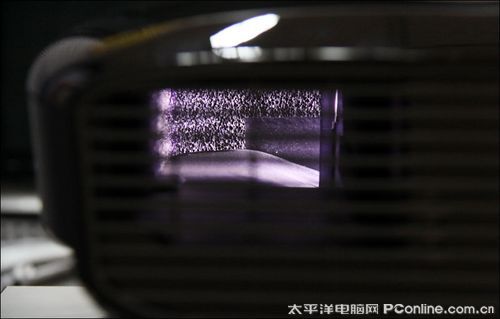

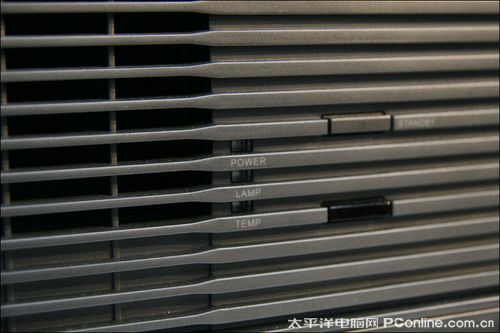

隱藏在散熱孔隙中的開關和指示燈

　　奧圖碼HD82獨立電源開關及設備狀態指示燈就隱藏在右側面的條紋柵槽之中。

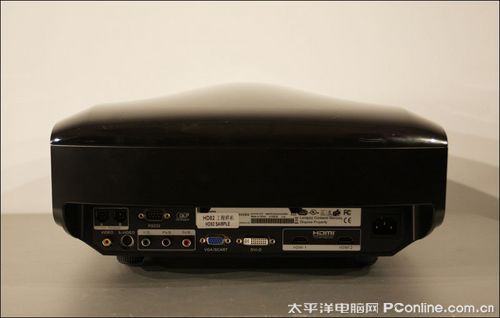

奧圖碼HD82背部

奧圖碼HD82接口

　　奧圖碼HD82接口相當齊全，除了常規的各路模擬接口外，還擁有DVI數字接口和兩路HDMI1.3接口。接口采用了隱藏式設計，整個接口區域被向后延伸的機身所遮擋，可以隱藏設備走線布線時的數據線外露，另外還對線材和機器接口起到了一定的保護保護作用，試想一條價值千元的原裝HDMI小毒蛇被弄壞了是何其心痛的一件事啊。

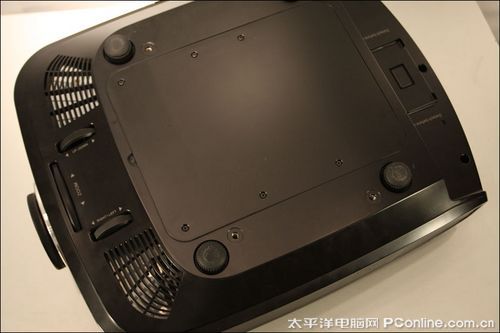

奧圖碼HD82底部

奧圖碼HD82底部升降腳架

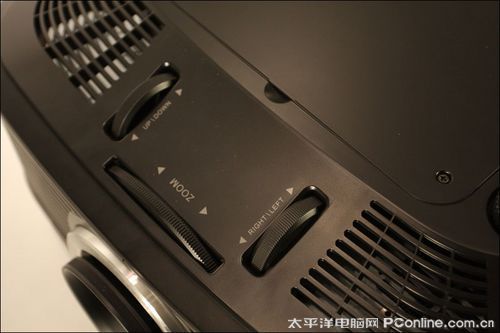

底部變焦輪和鏡頭位移調節輪

　　奧圖碼HD82變焦輪和和鏡頭位移調節輪設置在機器底部，其支持1.5倍的畫面縮放，投影畫面尺寸可改變范圍非常大，微調焦距則是通過旋轉鏡頭的方式來實現。在變焦輪后面的兩個分別是鏡頭橫向位移輪和鏡頭縱向位移輪，PureShift鏡頭位移功能可以讓用戶在完全不失真的前提下實現整個畫面的橫向或縱向平移。


奧圖碼HD82遙控器

　　奧圖碼HD82隨機附帶了兩個遙控器，一個比較輕薄，但所有功能都能夠在這個遙控器上實現，另一個體積要大出不少，且具備夜光功能，這個體積更大的遙控器適合進階用戶使用，它把很多的功能按鍵單獨設置出來，這樣讓戶在操作和設計起來就更加方便快捷了。

奧圖碼HD82菜單

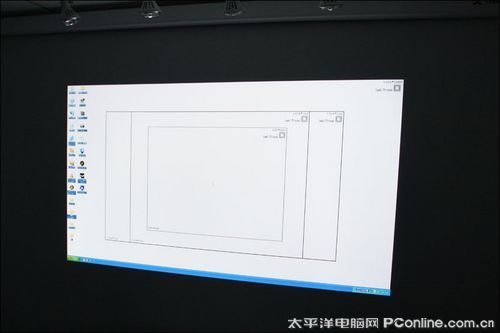

奧圖碼HD82投影畫面

　　通過HDMI線直接連接PC主機和HD82，立即實現1920x1080的超高分辨率投影畫面的投影，投影機距離投影幕約3米距離，可投影出接近100寸的投影畫面。


圖象設置選項

　　作為一款旗艦級1080P投影機，奧圖碼HD82的菜單一點也不復雜，菜單選項主要分為4個大類。在圖像設置選項可以選擇各種畫面模式，可以手動微調對比度、亮度、色彩、色度、清晰度等。

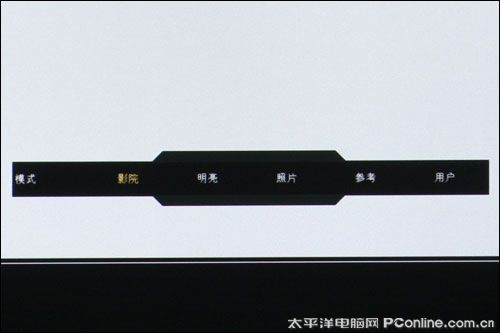

奧圖碼HD82的5種投影模式


顯示設定和系統設定

　　顯示設定可以調節影響比例，微調邊緣修正、邊緣遮蓋，對圖像垂直畫面、梯形失真調整；系統設定可以設置菜單位置，投影方式，更改燈泡模式，設置測試圖案和背景顏色等等。


設置選項

　　設置選項可以選擇菜單語言、設置信號輸入源、開啟高海拔模式、自動開機功能，調整顏色空間等。


圖像進階選項

　　在圖像進階選項可以調節降噪值、Gamma、色溫模式，開啟PureEngine、DynamicBlack功能等。在開啟PureEngine功能后，可以對PureMotion、PureDetail、PureColor、PureEngine Demo四大功能進行逐一對應開啟。

奧圖碼HD82基準測試

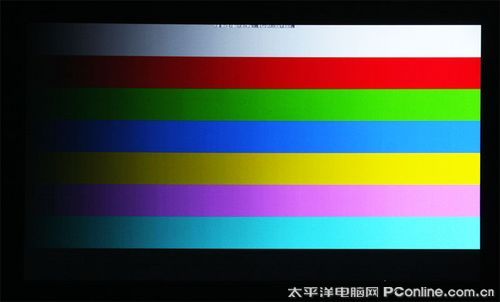

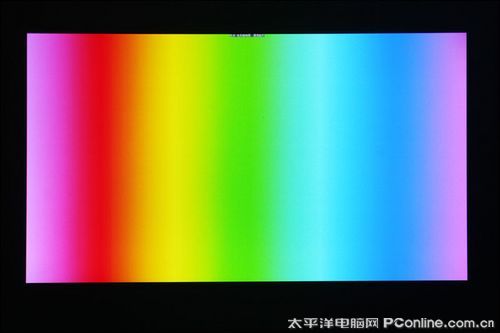

色彩過渡測試

 　　從色彩過渡測試來看，黑色向各色過渡不夠平滑，隱約看到一些顏色斷層區域，而在高光處色彩過渡澤非常順滑，出現這現象估計是由于我們拿到的機器是工程樣機的原因。

RBG三色過渡測試

　　在RGB三色過渡測試中，HD82表現比上面色彩過渡測試要出色很多，在紅色向綠色過渡已經完全看不到白區，在綠色向藍色過渡中還有微微的白區出現，這個成績已經是算是非常優秀了。

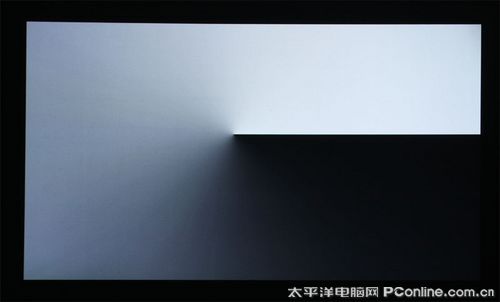

灰階過渡測試

　　在灰階過渡測試中，黑色向灰色過渡還是出現輕微的斷層現象，而從灰色向白色過渡則比較順滑。

256色塊測試

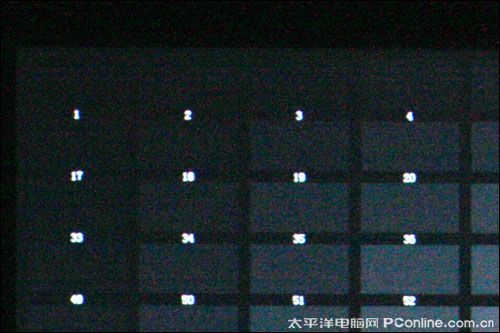

局部放大圖

　　在256色塊測試中，黑色2號和3號是最困難分辨的，我們局部放大測試圖，可以看到黑色2號和3號還是有比較明顯的區分。

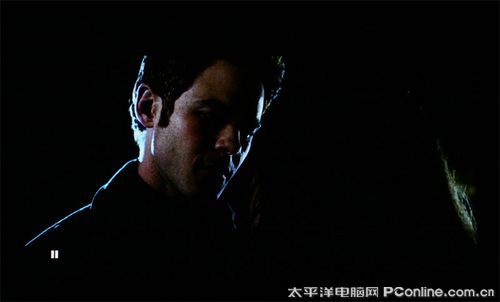

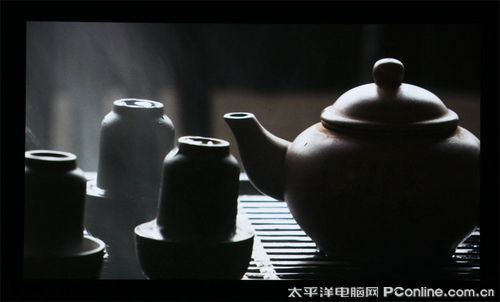

暗部表現圖

　　HD82增配了德儀最新的Dynamic BlackTM自動光圈調節技術，通過調節光圈來滿足不同影像光源的需求，調節畫面的明暗變化，因此我們特意拿了一張暗部表現圖來作測試，在黑暗的影像中，HD82能夠收縮光圈，捕捉畫面多層次的細節，在明亮的影像中HD82放大光圈，可以凸顯畫面的清晰效果，上圖整體看起來具有層次質感，暗部顏色也完全能夠壓得下去。

PureEngine影像技術測試

PureDetail技術

沒有開啟PureDetail的圖片效果

開啟PureDetail功能

　　所謂PureDetail純凈細節技術，就是可以讓投影畫面增強邊緣精細度，使影像呈現更多細節。

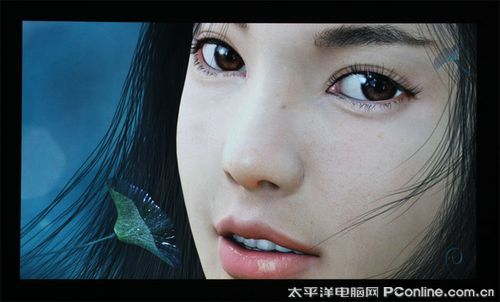

開啟PureDetail技術后的畫面

兩種效果的對比圖

　　可以看到，開啟PureDetail技術后，模特眼睛邊緣精細度得到了加強，相當于在PHOTOSHOP上進行了銳化處理，兩圖分別明顯，當然HD82提供了幾檔的PureDetail調節，喜歡銳化程度的多少用戶可以按自己的喜好來選擇。

PureColor技術

開啟PureColor功能

開啟PureColor技術后的演示畫面

兩種效果的對比圖

　　PureColor顧名思義是純凈色彩技術，在開啟該技術后，能顯著提高圖片的鮮艷程度，使影像色彩更豐富，從上圖可以看到模特面部腮紅顏色有較大的分別。

PureEngine Demo技術

開啟PureEngine Demo功能

　　PureEngine Demo功能可以實時對比PureEngine選項是否開啟所產生的差異，效果更直觀，并方便消費者及時調整，上面左圖是開啟各項PureEngine技術后的效果，右圖是沒有開啟PureEngine技術的效果，下面再來用一張測試圖來感受一下PureEngine技術。

原圖投影效果

開啟PureDetail技術的投影效果

開啟PureColor技術的投影效果

通過PureEngine Demo功能來對比一下兩種效果的區別

HQVBenchmarkV1.4測試

HQV Benchmark V1.4測試

HQV Benchmark

　　HQV Benchmark是一款面向多媒體PC以及家庭影院的基準測試程序，其實說到底它就是一張DVD影碟，其中包含了多種特征的視頻素材，可以非常全面的檢驗影音系統在視頻播放方面的能力，并且以畫質定分?jǐn)?shù)從而裁定性能。由于HQV Benchmark演示效果與顯卡有密切關系，我們這里選用性能較為出色的NVIDIA 9600GT作為統一測試平臺，主要測試投影機抗鋸齒、摩爾紋、移動文字的處理能力。

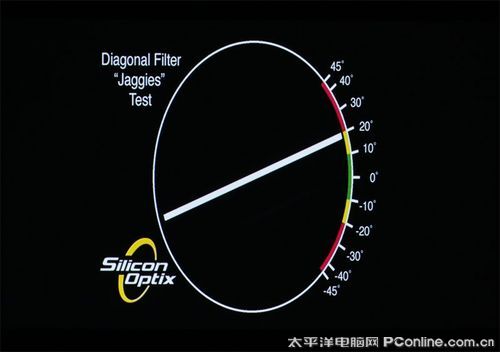

Jaggies Pattern 1測試

　　在Jaggies Pattern 1測試中，在20°時指針也完全看不見小鋸齒現象。

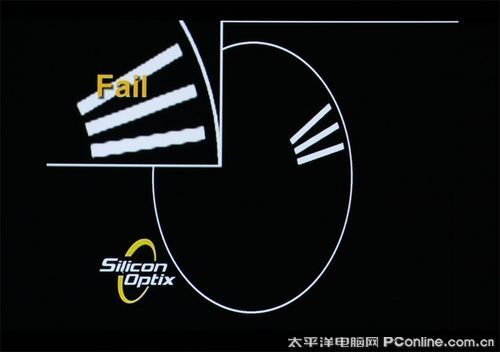

Jaggies Pattern 2測試

　　在Jaggies Pattern 2測試中，三條指針都沒有出現明顯的鋸齒現象，與系統給出的Fail圖有很明顯的區別。

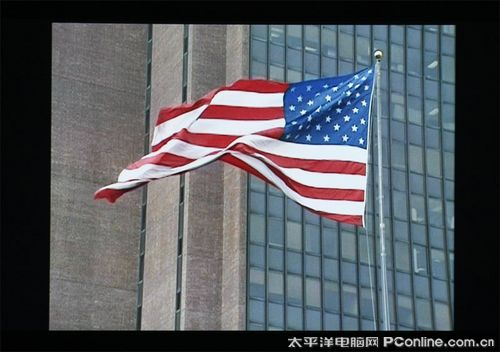

飄揚旗幟測試

　　在飄揚旗幟測試中，美國國旗紅白邊緣沒有看到鋸齒現象，整體表現十分理想。

PureMotion技術

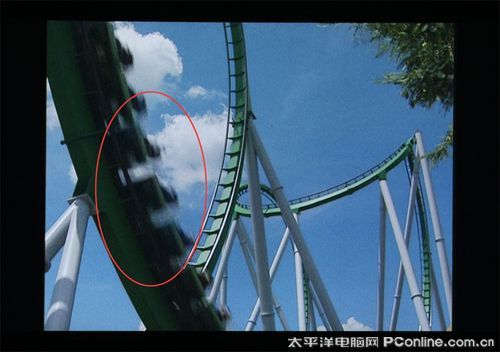

沒有開啟PureMotion功能的效果

　　在上圖中我們可以看到，在沒有開啟PureMotion功能時，在高速動態畫面下，投影影像還是存在一定的拖影和模糊現象。

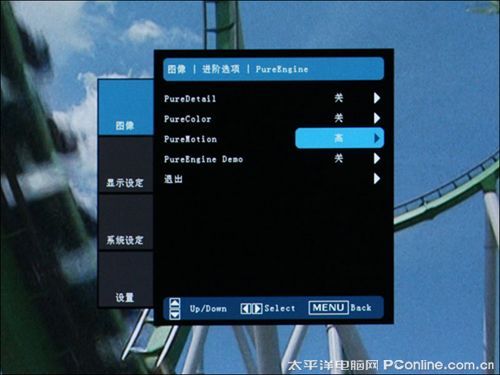

開啟PureMotion功能

開啟PureMotion功能后的投影畫面

　　在開啟了PureMotion影像技術后，畫面動態影像變得更加清晰，動態影像拖影和模糊現象有了一定程度的消除。

畫面降噪功能

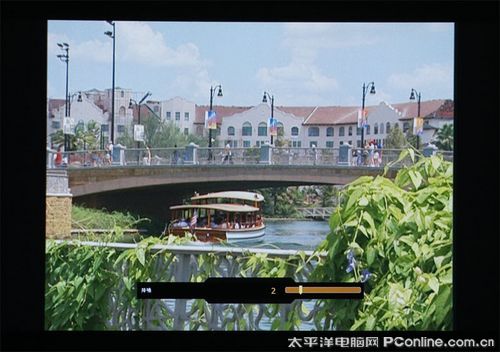

開啟畫面降噪功能

　　上圖是HQV Benchmark測試的其中一個畫面，該畫面天空部分對投影機的要求非常高，奧圖碼HD82在開啟了2級降噪功能后就基本完全消除天空部分的噪點了。

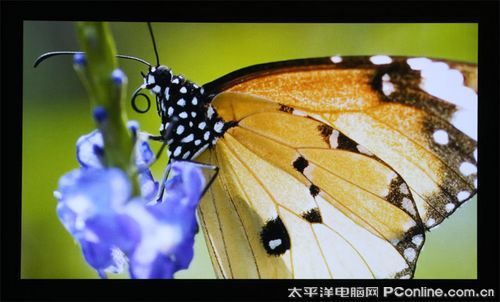

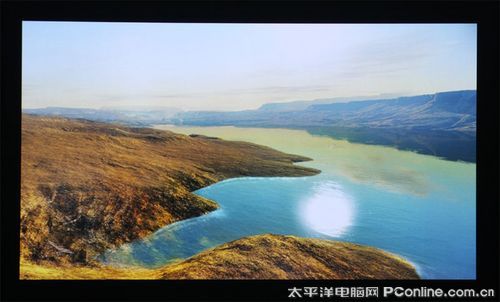

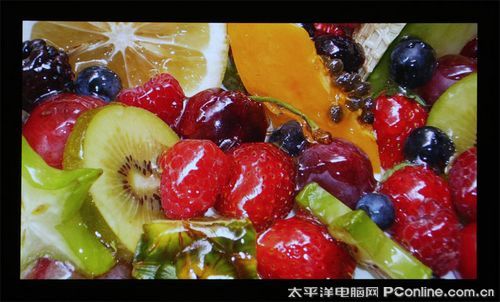

彩色圖片測試

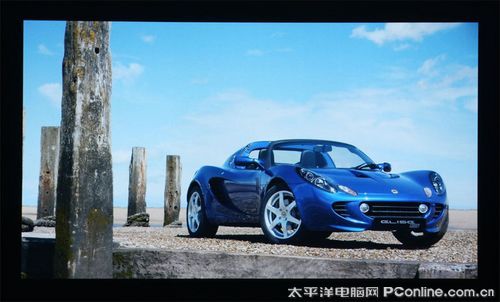

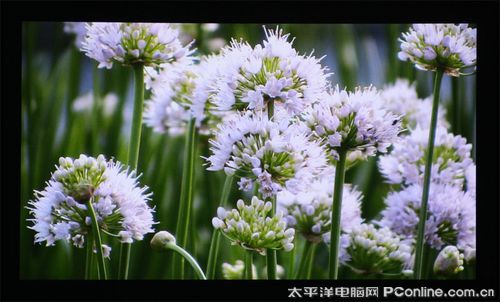

奧圖碼HD82圖片演示效果

奧圖碼HD82圖片演示效果

奧圖碼HD82圖片演示效果

奧圖碼HD82圖片演示效果

奧圖碼HD82圖片演示效果

奧圖碼HD82圖片演示效果

　　除了采用6段式6倍速色輪技術外，奧圖碼HD82還支持深色技術，用以控制影像色彩表現，展示更多的色階。從上面圖片測試來看，圖片顏色之間色調過渡平滑，黑白顏色間能夠呈現更多倍數的灰度陰影，Optoma原廠調整的各組色調已經經過專家的精心調整，在實際使用中我們并不用花太多的時間進行細微的調整，HD82畫質的確非常優秀，畫面顏色輕微偏暖、色彩飽和、色偏極少、細節豐富、畫面銳利卻不生硬。

色彩分析儀測試

　　傳統投影機測試均是通過演示圖片的拍照和評測人員的主觀感受來對投影機性能進行概述，這樣的評測存在兩個弊端，一是投影機演示效果通過拍照會造成一定成都的失真，評測人員的拍照器材和拍照技術都會影響圖片的還原性。二是評測人員的主觀感受因人而異，每人對顏色的理解亦都有所不同，產品的好壞和評測人員的主觀判斷緊密相關。

　　采用光譜光度分析法是測量投影機的各方面性能則最具說服力，我們通過專業的色彩分析儀測量投影機顏色的數值，復合式敏感器會提供更精確的測量數值，同時色彩分析儀附帶的光譜敏感器還可以通過接駁計算機用更直觀的光譜直線表現顏色，通常國家科研部門都是采用這種方法測量顏色。

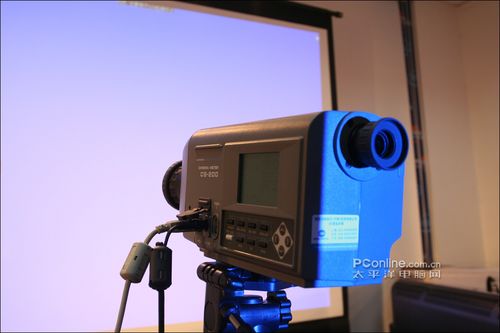

專業色彩分析儀測試投影機

測試說明：

　　投影機分辨率設為1920x1080，通過HDMI接口連接電腦，投影畫面定在100寸大小，在測試前預熱超過30分鐘，在亮度測試中，我們把投影機亮度調節到60%的亮度，在其他色彩方面的測試中，我們把機器回復出廠設置后，設置成標準模式再進行測試。在評測過程中我們將顯示畫面分成9個區域，用分光色度計分別記錄下每個區域中心點的對比度、Gamma、亮度以及色度。

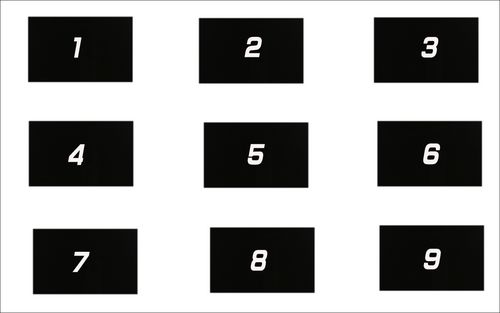

區分顯示面板上的9個典型區域

測試項目介紹：

　　測試項目一：亮度

　　測試方法：根據美國ANSI(美國國家標準組織)測試標準，把投影機亮度設置到60%，依次測試屏幕九點白色畫面亮度值，9點亮度的平均值就是所測出的投影機平均亮度。

　　測試項目二：對比度

　　測試方法：我們測試投影機對比度的方法把投影機亮度設到100%（也就是最大亮度），依次測試投影幕九點全白畫面的亮度除以全黑畫面時的亮度，這種方法比較準確的展示了投影機在同一亮度條件下能夠達到的最佳細節水平。

　　特別說明：部分投影機引入了動態對比度技術，在黑色畫面居多時降低燈管亮度，在白色畫面居多時提高燈管亮度，從而得到一個非常高的測試數值。如果碰到在黑白畫面基本相同的某一畫面下，由于在提高燈管亮度使白色畫面亮度提升同時，也提高了黑色畫面的亮度，真實的對比度并沒有改變。

　　測試項目三：色彩飽和度

　　測試方法：將投影機調整至標準模式的工作狀態后，將全場紅、綠、欄信號輸入到投影機，用色度計分別測試中心點的色度坐標（Ur'、Vr'）、（Ug'、Vg'）、（Ub'、Vb'），通過固定公式計算色域面積以及色域覆蓋率Gp。


奧圖碼HD82 RGB三色效果

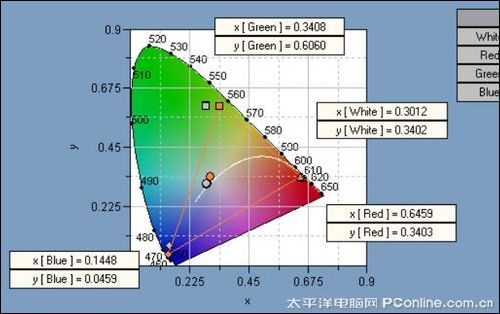

奧圖碼HD82色域覆蓋成績圖

型號	平均亮度	平均對比度	色彩飽和度	平均色溫
奧圖碼HD82	223.42cd/m2	2456：1	88.1%	6385K
	良好	優秀	優秀	-

　　從色彩分析儀測試結果看到，奧圖碼HD82亮度并不算太高，這個成績對于一款高端家用投影機而言還是比較合適，畢竟太亮的畫面會失去更多的圖像細節，而影院級用戶通常也都會暗室中使用投影機。實測中對比度為2156：1，雖然這個成績已經在我們測試過的眾多投影機中名列前茅，但與標稱的最高20000:1還是有一段差距（20000：1的對比度是在DynamicBlack功能時獲得的數值）。而色彩飽和度成績?yōu)?8.1%，對于一款DLP投影而言，這個成績絕對算得上是頂級水平了。

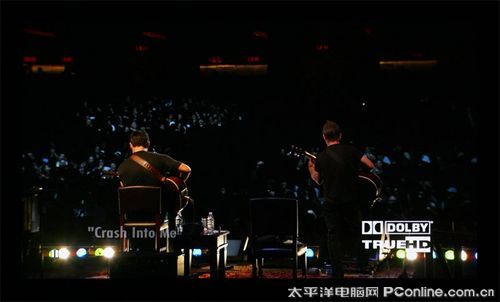

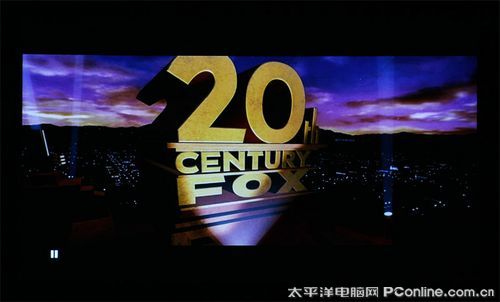

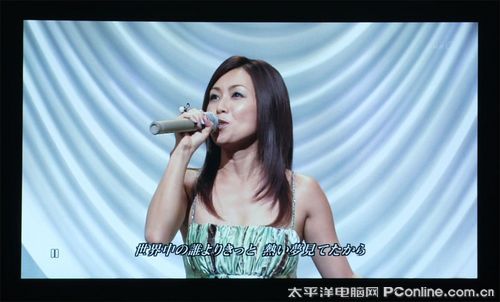

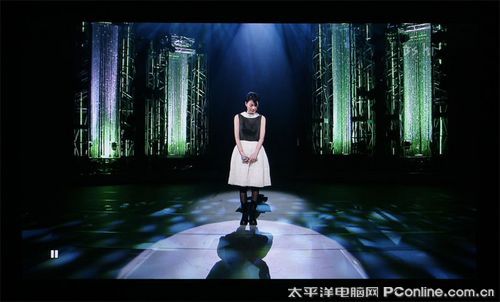

藍光高清影片測試

藍光高清影片測試

藍光高清影片測試

藍光高清影片測試

藍光高清影片測試

藍光高清影片測試

藍光高清影片測試

藍光高清影片測試

藍光高清影片測試

藍光高清影片測試

藍光高清影片測試

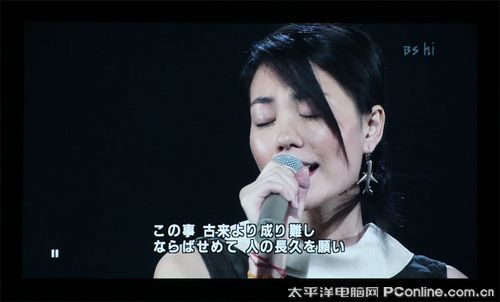

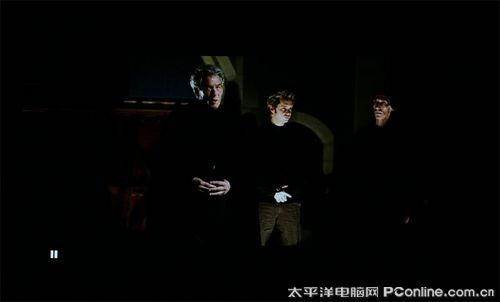

　　奧圖碼HD82采用的顯像元件是TI的0.65 Full HD DMD（DarkChip3），具有高對比度的特性，按原廠資料說明，HD82的對比度最大達到20000:1，這是在搭配原廠的DynamicBlack功能時獲得的數值。 HD82在表現演唱會的場景時有非常好的表現，暗部表現尤為突出，開啟DynamicBlack功能后，從Off切換到Cinema1以及Cinema2模式，夜空中的黑會有明顯的變化。

　　DynamicBlack就是HD82的自動光圈控制功能，Off為光圈完全不動作，以最高亮度輸出，Cinema2是將光圈縮到最小，提供最黑的影像模式，并得到最高對比度，黑黑的感覺讓用戶在觀看電影的過程大呼過癮。

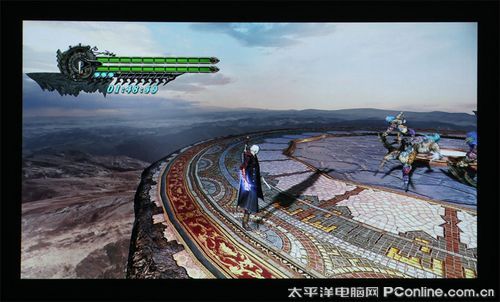

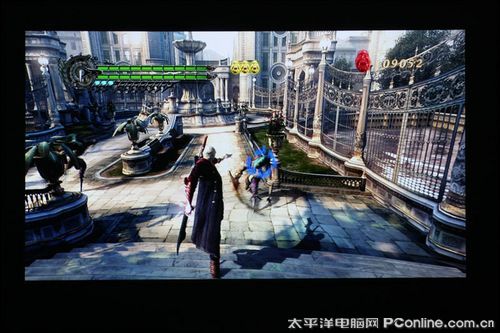

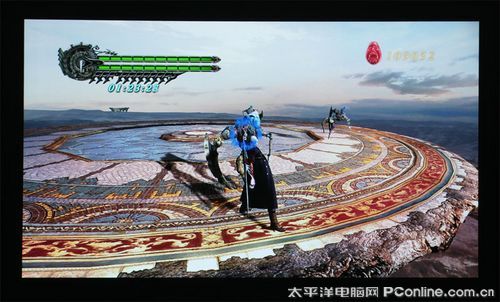

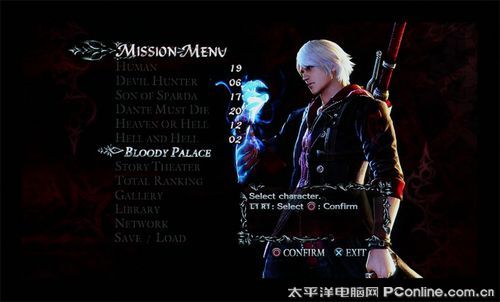

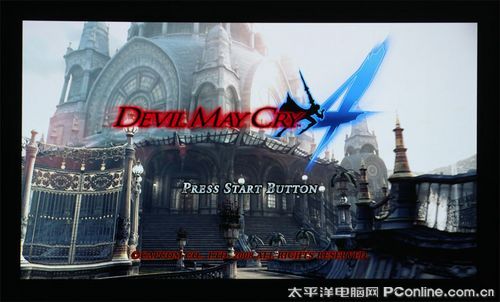

PS3游戲測試

PS3游戲測試

PS3游戲測試

PS3游戲測試

PS3游戲測試

PS3游戲測試

PS3游戲測試

PS3游戲測試

PS3游戲測試

　　評測用的游戲是PS3版《鬼泣4》，《鬼泣4》追求的是動作類游戲的爽快感，游戲中的打斗場面，動作連續性很強，奧圖碼HD82不但給用戶帶來超大的視覺畫面外，開啟PureMotion影像技術后整個游戲過程中基本感覺不到拖尾現象，游戲畫面線條清晰銳利，色彩鮮艷明快，大屏幕玩游戲就是痛快。

溫度、噪音、功耗測試

奧圖碼HD82背部

　　奧圖碼HD82采用了加長的風道設計，預留了相當大的一部分位置供機身散熱，并在機身內部和尾部加入了吸音材料。相比傳統家用投影機，HD82對散熱風扇依賴性更小，這樣能更好的控制DLP技術中較為明顯的噪音問題，在我們測試中，HD82一直保持著非常安靜的狀態。

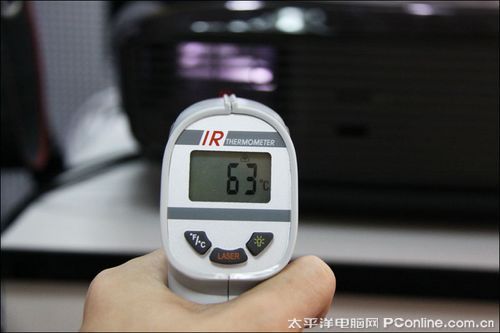

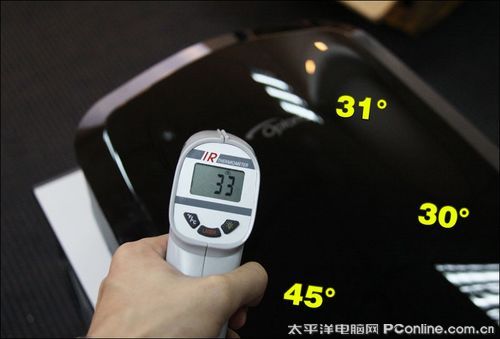

散熱風口溫度為63°

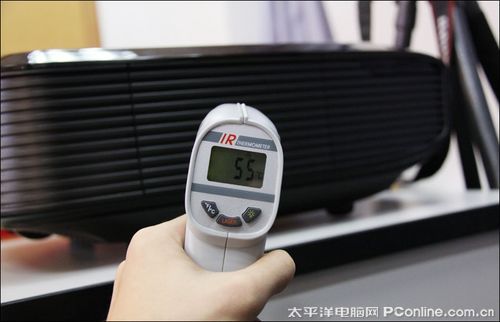

燈泡倉溫度為55°

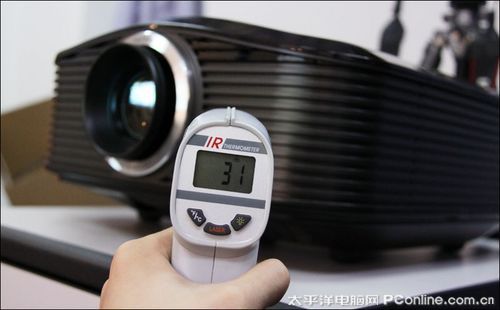

機身正面溫度為31°

機身表面溫度分布情況

　　雖然奧圖碼HD82采用密封式設計，但由于其機身比較大，后部也預留了大面積的散熱倉位，整機溫度并不是算，機身表面最高溫度部位是燈泡上方。

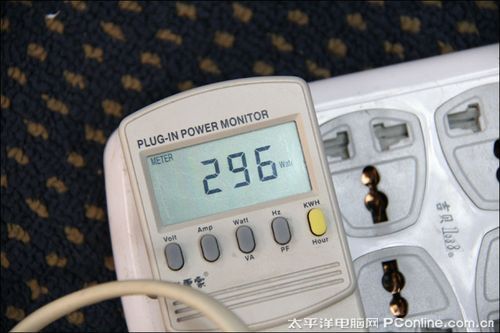

奧圖碼HD82整機功耗為296W

　　PConline評測室總結：HD82是Optoma新一代旗艦級Full HD 1080P影院級投影機，內建PureShift鏡頭位移功能給我留下很深刻的印象。其搭載全新PureEngine影像引擎，能夠?qū)崟r(shí)演算高速動態畫面細節與色彩，PureMotion、PureDetail、PureColor、PureEngine Demo四項功能都非常的實用，PureDetail與PureColor就相當于給投影機增加了一個智能PHOTOSHOP處理機制，畫面銳度、清晰度、色階、色調的調節用戶一步智能完成。

　　而PureMotion技術則是PureEngine影像引擎的最大賣點，能針對以每秒24幀投影電影影像，及時演算出畫面所有細節的畫禎并插補在原有畫禎之間，提高了動態解析度，在HQV Benchmark測試中很好的證明了這一技術的價值，如此一來，傳統Full HD影像在快速動態場景時消失的細節都可以映入觀眾眼球。

　　DynamicBlack、降噪功能同樣非常優秀，Dynamic BlackTM自動光圈技術，透過光圈控制提供不同影像光源的需求，瞬間調整明暗變化，在陰暗的影像中，透過光圈的收縮，捕捉畫面最細膩的細節，在明亮的影像中透過光圈的放大，讓影像得到足夠的光源，實現高達20000：1的高對比度。
