三星液晶460UX專業顯示器大屏幕系統技術方案

第1章 前言

    本方案提供的三星液晶拼接大屏幕顯示系統是根據用戶需求而設計的。它將是最簡便的拼接技術、多屏圖像處理技術、信號切換技術應用綜合為一體，形成一個擁有高亮度、高清晰度、高智能化控制、操作方法先進的大屏幕顯示系統。

    通過這套三星液晶大屏幕顯示系統可以實現對系統計算機圖像和視頻圖像信息的綜合顯示，形成一套功能完善、技術先進的信息發布顯示管理控制系統，滿足醫院視頻宣傳片以及各類文字通知，圖片宣傳片等的各種需要。

    該系統是以韓國三星液晶顯示器推出的拼接技術為核心的顯示系統，整個系統可與計算機系統、視頻監控系統和其它獨立計算機工作站相聯，實現這些計算機圖形和視頻圖像信息的綜合顯示。本系統使用簡單、先進，采用的是三星內置顯示拼接系統和大屏液晶高清的顯示設備。

第2章 方案設計

2.1 設計依據

    《民用建筑電氣設計規范》JGJ/T15-92

    《高層民用建筑設計防火規范》GB50045-95

    《智能建筑設計規范》GB50045-95

    《工業企業通訊設計規范》GBJ42-81

    《工業企業通信接地設計規范》GBJ115-87

2.2 設計原則

    大屏幕顯示系統是其他所有子系統產生的信息的終端表達設備，一個好的大屏幕顯示系統不僅是管理控制中心現代化的形象設備，更重要的是在其他子系統的支持下，成為日常工作中不可或缺的重要組成部分。

    在當今大屏幕顯示領域，產品種類繁多，技術日益更新。我們從系統的可用性、先進性、可靠性和經濟性出發，設計該三星液晶拼接信息顯示系統。

2.2.1 系統可用性

    根據客戶對大屏幕顯示系統提出的系統規模和應用要求，我們將在系統中選擇合適的產品，滿足對大屏幕顯示系統的應用需求。利用LCD液晶內置圖像處理系統，配合信號切換，可以選擇任一路信號在大屏幕上的顯示；選擇外置圖像處理器，通過中文控制軟件，實現大屏幕顯示系統的圖像拼接成全屏或單屏顯示。

2.2.2 系統先進性

    采用的系統結構應該是先進的、開放的體系結構，整個系統能體現當今多媒體技術的發展水平，具有前瞻性和完整性。

    LCD液晶是當今世界的最新顯示和處理技術。作為大屏幕顯示系統的顯示單元，不但能夠直接輸入RGB和Video信號，還可以通過圖像處理系統，實現圖像的任意縮放，配合信號切換可以實現多路信號的同時輸入并可任意選擇一路信號在大屏幕上任一單屏的顯示。全中文控制軟件，不但具有強大的顯示控制功能和簡易直觀的操作界面，而且還具有獨特的圖像拼接自動矯正功能。

    通過外置圖像處理器的設定，對MXN的拼接顯示屏來說，顯示操作更加方便靈活，并可滿足不同顯示方式的需求。

    為滿足各類大型顯示中心應用特點，所采用的大屏幕顯示系統除應具備優良的顯示特性，如高亮度、對比度、高分辨率、寬視角、亮度及色彩均勻外，更應具備能夠長期連續、安全穩定運行的特性，同時為降低日常維護和維修對資金和時間的浪費，該顯示系統應滿足“維護簡便、無耗材”的要求。

    三星大屏液晶拼接大屏幕顯示系統，顯示部分采用韓國SAMSUNG獨有技術和先進工藝制造的“窄邊”液晶顯示器，通過1.1CM邊框拼接組成中間為2.2CM液晶顯示大屏幕，顯示質量優異，同時全數字化高集成電路設計確保了系統穩定性。

    三星液晶通過CE以及CCC認證，其產品平均無故障時間大于60,000小時，核心部件壽命超過50,000小時,具有極高的可靠性。

2.2.3 系統可靠性

    能夠最大限度的滿足實際工作的要求，把滿足用戶的業務管理作為第一要素進行考慮，在滿足功能需求的基礎上操作方便、維護簡單、管理簡便。

    整個系統可以按照需求全天24小時、一年365天全天連續工作，所以整個大屏幕顯示系統必須具有高可靠性、高穩定性等特點，以保證系統常年連續正常運行。由于采用先進的等離子顯示技術，等離子拼接大屏幕24小時長期連續運行不會對顯示單元產生任何損壞，對顯示效果沒有任何影響。從安裝調試完畢到使用數年后，都能保持相同的顯示效果，達到同樣的清晰度、分辨率、顯示精度。

2.2.4 系統經濟性

    合理的性能價格比是系統設計中應當考慮的重要內容。因此，所選用的設備在兼顧良好性能的基礎上也要考慮經濟性，除考慮系統總體造價外，還應當考慮系統長期運行成本。

    根據行內的經驗，DLP投影電視墻一年僅燈泡的更換費用（以十塊屏為例）就高達七、八萬人民幣。所以，選擇三星的液晶顯示器拼接大屏幕除了含有LCD的優勢外并且有完善質保體系，質量穩定、服務優良的國際知名產品才是明智的選擇。

    總而言之，總體設計原則是：該系統設計應該是采用一個技術先進，成熟可靠，可管可用，性能優秀，靈活擴展，標準開放的系統，并且能夠綜合考慮到該系統的中長期發展計劃，在系統結構，系統應用，系統管理，系統性能等各個方面適應未來多媒體應用的發展，最大程度地保護用戶的投資。

2.3 LCD的工作原理及特征

2.3.1 液晶顯示原理及構造

    1）、液晶顯示體的形成

    液晶顯示器較為復雜，主要的構成包括了，螢光管、導光板、偏光板、濾光板、玻璃基板、配向膜、液晶材料、薄模式晶體管等等。

    2）、液晶顯示器的工作原理

    首先液晶顯示器必須先利用背光源，也就是螢光燈管投射出光源，這些光源會先經過一個偏光板然后再經過液晶，這時液晶分子的排列方式進而改變穿透液晶的光線角度。然后這些光線接下來還必須經過前方的彩色的濾光膜與另一塊偏光板。因此我們只要改變刺激液晶的電壓值就可以控制最后出現的光線強度與色彩，并進而能在液晶面板上變化出有不同深淺的顏色組合了。

    4）、液晶顯示特征

    a）高分辨率

    LCD擁有更高的分辨率。LCD顯示XGA、SVGA、VGA等分辨率的電腦信號，同時可以顯示DTV或高清晰的HDTV信號。

    b）畫面無閃爍

    LCD每一個像素點由獨立控制，并配備雙倍掃描電路，因此即使是普通的電視信號或VCR錄像帶，也能呈現精細完美的畫面。

    c）精確的色彩還原能力

    三星液晶顯示器通常能顯示高達16.7M種以上的色彩，提供了完美的13位灰階，輔以豐富灰階，能夠呈現色彩更飽滿、更艷麗的畫面。

    d）寬屏顯示模式

    大屏液晶顯示器屏幕比例為16:9，而非傳統的4:3，這是為用戶欣賞大多數DVD影碟以及顯示未來的HDTV（畫面比例16:9）信號而準備的。當然，您也可以通過選擇4:3格式觀賞普通電視節目信號。

    e）完美的純平面顯示

    液晶顯示器是真正的純平面顯示器。完全無曲率的大畫面，即使邊角部分也絕無變形和失真.

    f）亮度均勻

    大多數其他主流顯示技術都存在屏幕亮度不均勻的現象（如投影、PDP、CRT 等），而由于LCD獨特的顯示原理，亮度非常均勻，不會出現邊角部分發暗的情況。

    g）超薄的機身設計

    LCD 在擁有超大顯示面積的同時，機身超薄，方便安置在任何場所和位置。超輕超薄的優點使液晶顯示器成為室內大屏幕顯示的最佳設備。

    h）超寬觀看角度

    由于液晶的發部光源來發光特性使LCD的可視角度極為寬廣，在水平和垂直雙方向上都高于178度。

    i）全制式接收

    液晶顯示器能接駁多數常用視頻信號源。包括復合視頻（NTSC/PAL/SECAM），標準AV信號（Video&Audio），DVD/HDTV以及計算機輸出的VGA信號

2.4 主要產品介紹

2.4.1 三星液晶窄邊顯示單元

    三星大屏窄邊液晶顯示器LCD（460UX ）是目前顯示技術中最先進的顯示設備之一,液晶顯示器既擁有比等離子顯示器更優化更細膩的畫質，又能顯示高分辨率計算機圖形。

    1）460UX應用于本系統的4X4畫面拼接。

2.4.1.1 技術指標：

2．5 4X4的拼接全屏顯示方案

    功能說明：

    本顯示系統采用三星460UX液晶顯示方案，拼接方式為4X4，共16臺拼接全屏顯示，單屏邊框為1.25cm,拼縫為2.5cm。拼接總長度為：1049X4=4196mm,高度是：603X4=2412mm。不需要外加任何設備，操作簡單，工程安裝與使用方便，維護更簡便！傳輸距離太遠可采用光纖傳輸效果更好！

    主要用于拼接全屏顯示功能，信號為本地計算機信號及DVD或電視信號切換使用。

    4X4效果圖

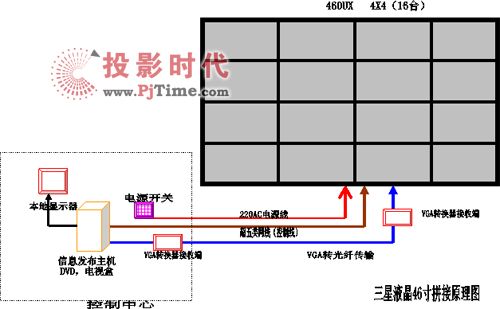

    系統原理說明與拓樸圖

    在顯示和控制設備基礎上，增加一臺19寸顯示器在控制中心，實現控制室控制主機屏幕信息與酒店大堂液晶拼屏顯示同步，使拼屏顯示與操作電腦顯示器內容一致。

    直接使用VGA傳輸180米光纖視頻信號無損耗傳輸設計方案。
