創凱電子推出CK9K系列純硬件高清圖像矯正變形器

    功能概述

    CK9K系列純硬件高清圖像矯正變形器是深圳市創凱電子有限公司推出的針對高清信號、VGA信號和視頻信號等實時運動圖像進行矯正和變形的高性能圖像處理和控制設備。該設備整合創凱公司多年在視頻圖像處理、高清晰信號處理和顯示等方面的豐富經驗,采用專利技術硬件設計,可以對實時高清信號圖像進行矯正處理，達到正常完美顯示或者特殊形狀顯示輸出的效果。

    CK9K系列根據產品功能的不同,分為基本型3000和增強型6000兩類產品;

    CK9K產品的主要功能：

    一．對輸入的各種信號包括動態和靜態的畫面，矯正變形處理。具體包括：

    A．正向矯正；將輸出信號因為光學原因、信號異常處理等變形的圖像，矯正為正常的顯示的圖像；

    B．反向矯正；將正常顯示的信號，經過處理后，顯示為特殊形狀的畫面。比如弧形、眼睛型、碟型、四邊形等。

    二．完全采用硬件結構設計，不占用原有系統的任何資源，顯示圖像實時，不丟幀，不延遲；

    三．K3000和K6000的主要差別為：

    K6000型具有將圖像進行線性或者非線性的漸變消隱功能。

    四．CK9K輸入信號包括：一路VGA或者一路視頻或者一路DVI，支持定制Ypbpr輸入；輸出為DVI或者VGA輸出。

    CK9K可以應用有曲度的顯示器件的正常顯示比如弧形、柱體、曲體顯示等。也可應用在圖像失真領域的矯正顯示。具體為部隊、影像演示，媒體廣告展示、融合系統等等。

    CK9K 圖像矯正處理器，采用國際頂尖專業芯片設計，不需要操作系統支持，上電即可工作，穩定性高。

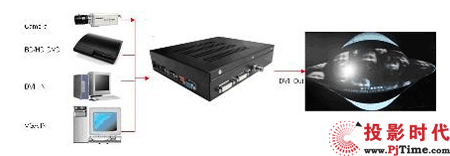

    CK9KL系統連接圖

    特點介紹

    一、    先進的圖像矯正技術

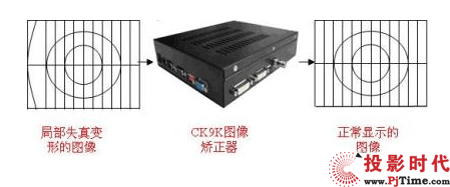

    a)      局部失真矯正—可以將VGA、DVI、AV或者高清信號中的任意一路已經變形的信號進行局部矯正，矯正后以正常的畫面顯示輸出；

    b)      局部失真模式矯正—可以實時支持各種類型的局部失真矯正，舉例如下;

    c)反向異形圖像輸出－圖像變形器可以將實時的正常圖像進行局部變形輸出；信號處理與矯正處理相反；

    二、全屏信號輸出

    a)全屏異形輸出—可以將VGA、DVI、AV或者高清信號中的任意一路信號實時以特定的形狀輸出，舉例如下：

    b)任意四邊形和梯形矯正; 可以將輸出或者投影出來的四邊形、梯形信號矯正為正常的畫面顯示；

    c)正向矯正；可以將輸出的異形信號比如魚眼鏡頭信矯正為正常信號顯示；

    三、格式轉換功能

    轉換器可以將視頻信號、Ybpbr、S-Video(需要定制)或者VGA信號轉換為DVI-D數字格式或者VGA模擬格式輸出,輸出分辨率可以設定任意標準格式包括高清格式;

    四、任意寬度圖像線性/非線性漸變消隱功能(僅限9K6000型)

    CK9K6000型號具備設定任意寬度的信號處理帶,并對信號處理帶進行線性或者非線性漸變消隱功能,可以配合某些融合帶生成設備完成邊緣融合功能。

    五、信號控制

    通訊控制信號, 采用RS232串行通訊控制,預留串行通訊輸出口，接下一級控制設備；系統可以通過控制軟件完成輸出信號形狀和分辨率的設置;

    六、全程純硬件設計

    系統采用硬件設計,無嵌入式或者工控/電腦等操作系統,通電即可工作,沒有延遲,丟幀和畫面撕裂等現象。

    主要技術指標

    CK9K系列圖像變形矯正處理器，主要技術指標見下表:
