TViX M-6600N高清播放器拆解圖程

TViX M-6600N高清播放器拆解(1)

外觀設計：

　　TViX M-6600N高清播放機采用了全新設計的模具，朝向國際家電設計潮流方向，在前面版上不放置任何功能性按鍵及突兀的模具方式，一體式的顯示屏、LOGO，使得機器顯得相當大氣。半寬于傳統的功放，放置于堆疊的家電最上方，顯得內部結構格外緊湊，而又不會顯得小家子氣而不高檔離群。采用了鋁制頂蓋，與整個機器搭配更顯次時代特征。硬盤采用新的人體工程學硬盤安轉方式，降低了噪音。

散熱系統：

　　6500A時代最頭疼的散熱問題在6600上不復存在，雖然內部很緊湊，但6600的風道設計依舊很完美。風路從硬盤插口開始進入播放機，先幫硬盤散熱，然后轉彎到達電源部分，再次轉彎到達機器猴面主板部分，為解碼芯片及無線網卡，無線電視調諧器散熱。后面的拆解中大家可以看到，為了形成這種風道，每個組件包括硬盤、電源、主板都有自己的小格，使得風路順暢。

硬件規格：

　  TViX M-6600N是現在市面上最好的高清播放機了，電源內置（大部分高清機為了過3C，只好把電源外置，只要配的電源過3C就可以很容易通過3C認證）、硬盤內置、無線網卡內置等，儼然就是一臺性能強勁的HTPC電腦。下面給大家看看這臺強機內部構造如何、設計是否合理、最關鍵，散熱是否考慮的很全面。

　　這篇文章主要介紹6600的內部硬件規格，如此我們就能心中有數，最終它能實現什么功能，及永遠不能實現什么功能。

開始拆解

：

　　注意：本次拆解的是我們的樣機，基本和市場上銷售的機器一樣，但也有一些區別。外觀上，樣機的機殼是灰色的，而實際銷售的機器是黑色的，很黑很黑的那種。內部就沒有對比了，將來有機會發現區別再更新這篇文章吧。

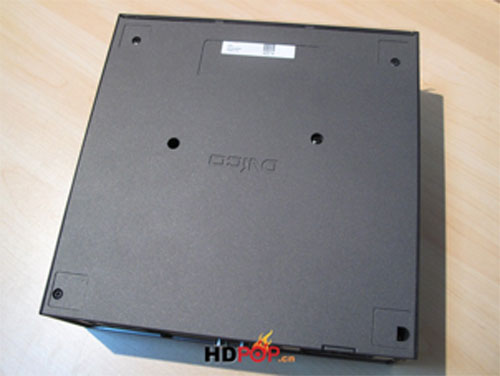

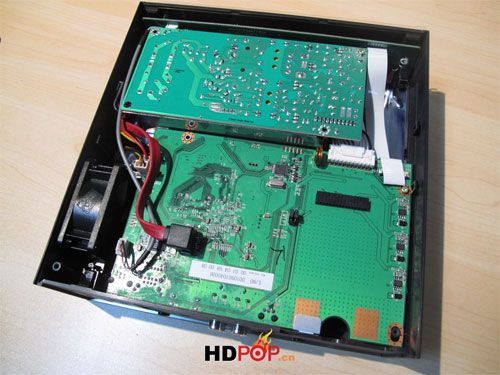

　　比起6500A的卡扣設計，6600的拆解還是很容易的，只要你有螺絲刀就能搞定。要拆開6600需要先將腳貼去掉，去掉底部的6個固定螺絲，就可以打開整個播放機。下面是每個部件的拆解順序：

　　硬盤的盒子，同時起導風的作用。

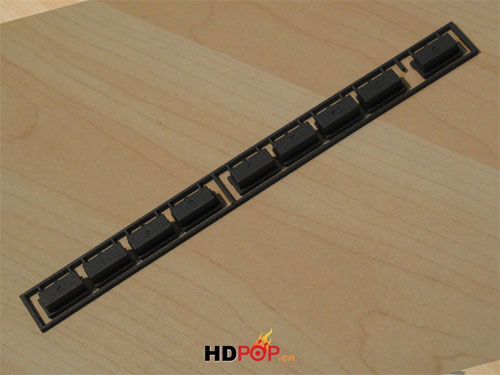

　　頂部按鍵，塑料的，模具還可以。

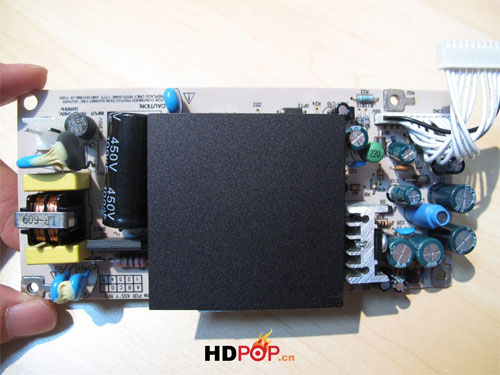

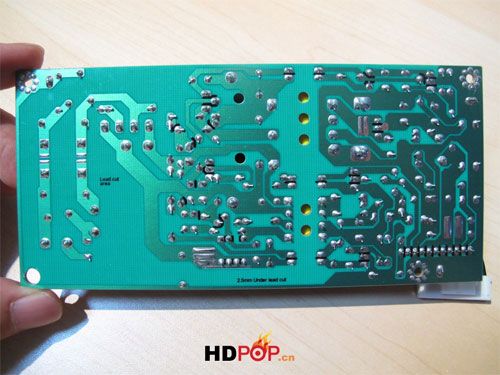

電源

===================================================

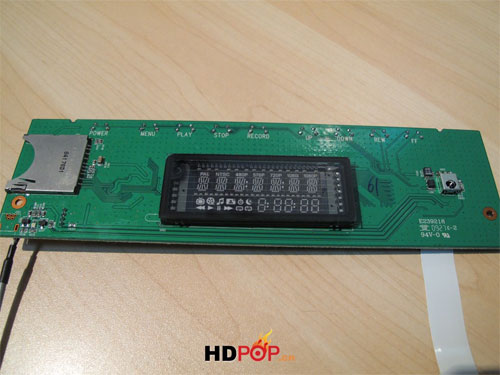

VFD顯示屏

================================================

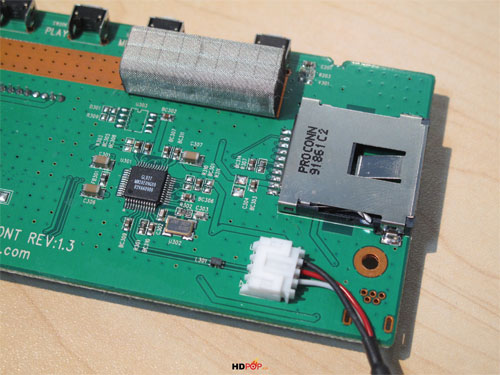

　　M-6600N對比6600A在機器的左邊側面多了MS及SD的讀卡器。讀卡器就在VFD面板的邊上，通過USB方式連接到主板。不知道大家有沒有注意到，連接線只有三條。

主板

====================================================

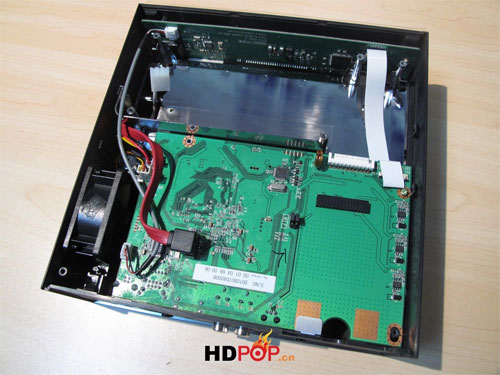

主板背面

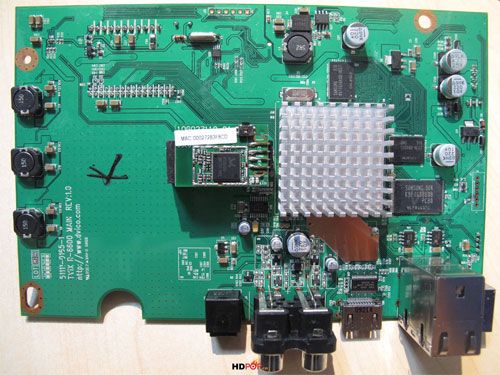

主板正面

　　被散熱片覆蓋的就是高清播放機的心臟：瑞昱Realtek 1283解碼芯片。由于1283的集成程度比較高，所以主板非常簡潔。這款芯片除了集成解碼單元外，還集成HDMI 1.3的視頻輸出接口、SATA控制器、100M的網卡等。所以除非有特殊要求，比如再加個無線功能，基本一個主芯片，幾個內存就組成一臺高清播放機。

主要芯片

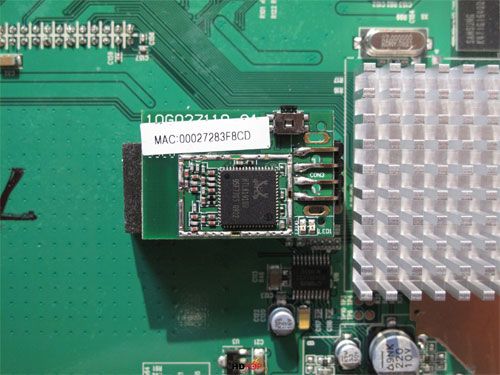

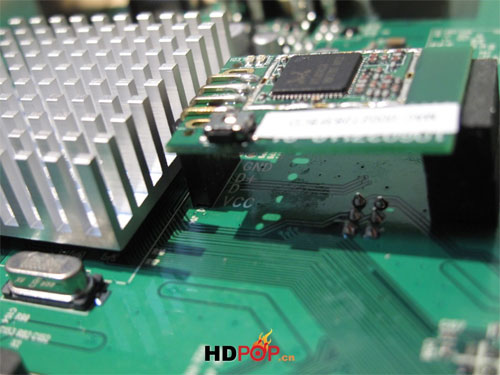

6600N內置一個usb 802.11n無線網卡，采用的RTL8191SU晶片。經查證，這個芯片在無線網卡上使用非常普遍。最主要的特點就是小，且集成度很高。

    RTL8191SU
    IEEE 802.11n 2.4GHz，單送雙收，USB2.0 接口，媒體存取控制/基頻/射頻整合式單芯片無線網絡解決方案
    全世界最小(8mmx8mm QFN68封裝)、最高度整合之802.11n單芯片，它同時成功整合了功率放大器、EEPROM和交換式電源控制器，PCB參考設計包含兩支印刷式天線僅需20mmx30mm或17mmx40mm，傳輸器速度可達300Mbps。

　　K9F1G08UOB-PCBO閃存芯片：128M x 8 Bit NAND Flash Memory。相對比TVX 6500A，閃存大了一倍。

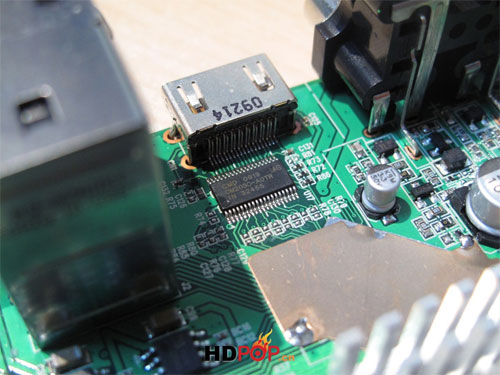

　　CM2030-A0TR：HDMI Transmitter Port Protection and Interface Device（廠家：CALMIRCO [California Micro Devices Corp]）

　　這個芯片用于為HDMI 1.3接口的集成端口提供保護解決方案。它集成了靜電放電(ESD)保護、防回流保護、過電流 保護、電壓位準轉換、有源DDC負載和CEC轉換速率限制等功能。MediaGuard CM2030多功能專用集成無源器件(ASIP)支持最新的HEMI 1.3的要求，包括速度更多、CEC增強功能以及延伸電纜支持等。每1000件CM2030的單價起價為1.31美元，相當于10塊錢。

　　緩存芯片，采用兩片三星K4T1G164QQ-HCE7，這里有必要解析一下芯片的型號。其中K表示三星Memory；4表示這是DRAM芯片；T表示DRAM的類型，為DDR2 SDRAM；1G代表容量，為1Gb（128MB）；16代表位結構為X16；4表示內部為8Banks；第一個Q代表接口為SSTL_18（VDD 1.8V、VDDQ 1.8V）；第二個Q代表這是三星第17代同類芯片；-后面的H表示芯片采用FBGA封裝；C表示正常供電條件下芯片工作溫度范圍0~95度；最后的E7表示該芯片規格，為DDR2-800 (400MHz @ CL=5, tRCD=5, tRP=5)。

K4T1G164QQ-HCE7封裝圖

　　也就是說這塊芯片為三星生產的DDR2-800 SDRAM，單片容量1Gb（128MB），8Banks結構，F(xiàn)BGA封裝。一塊芯片容量128MB，兩塊就是256MB，保證了1080P全高清視頻的流暢播放。

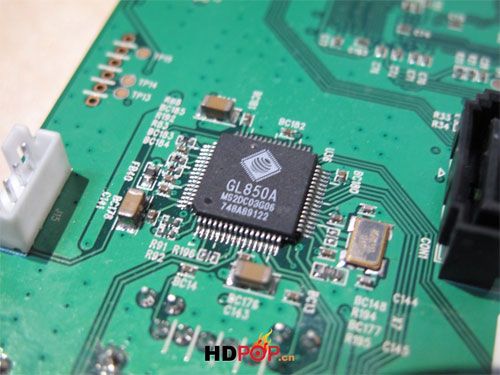

　　板載創惟GL850A低功耗的USB2.0集線器控制芯片，連接到兩個外置USB主機接口，提供更多的數據來源

　　總結：模具方面沒得說，頂部的金屬蓋及塑料機殼都嚴絲合縫，為了滿足其風道設計的要求，螺絲的數量增加了很多，但位置都很精確。主板及貼片工藝非常的好，主芯片及緩存芯片全部是FBGA封裝，生產要求也高一些。

------------------------------------------------------------
