投影時代大屏盛典 拼接顯示單元精品推薦

前言

    又是一年歲末，“2009——2010年度投影時代大屏盛典”遴選活動再次登場。本屆活動旨在總結過去一年來大屏幕視聽行業發展盛況，展望未來大屏幕視聽行業發展前景�；顒由婕按笃聊灰暵牴こ填I(lǐng)域的廠商、集成商，涵蓋投影屏幕、電子白板、拼接墻顯示單元、圖形處理器、LED顯示屏、信號處理（矩陣接口和中控系統）、視頻會議、會議系統、商務顯示器、數字告示系統等產品產業線。其中，拼接墻顯示單元（背投拼接、液晶拼接、等離子拼接）產業重點涉及創新產品、優秀品牌和集成商等三大類十余項大獎。

    2009年，是拼接墻產業全面豐收的一年。全球金融危機的影響在國家四萬億經濟刺激計劃的影響下煙消云散。重大基礎設施工程的投資安排顯著增加，不僅確保了拼接墻09年市場的快速增長，也為今后數年的市場發展奠定了堅實的市場需求基礎。同時，民用領域更多社區、工廠、學校對安全、綜合調度系統重視程度的提高，使得拼接墻產業在三四級市場，低成本市場獲得了開拓性的發展。

    09年拼接墻顯示行業最引人關注的成就莫過于液晶拼接墻技術強勁的增長態勢。從最近舉行的INFOCOMM展會就可見一斑，在2009 INFOCOMM展上，以三星、唯瑞、吉祿、博睿科技為代表的國內外十余家企業均展示了液晶拼接產品，拼接單元總數量接近兩百塊。液晶拼接墻的展示企業不僅包括專業液晶拼接廠商，也包括臺達、GQY、威創、巨洋等傳統的DLP拼接墻企業，這些企業的加盟使得液晶拼接產品更具“行業”色彩。此外，參展的不少數字告示企業也在自己的系統演示中采用了液晶拼接產品，甚至定誼還推出了支持液晶拼接處理功能的數字告示播放和拼接處理一體化的主機產品，為液晶拼接墻產業添磚加瓦。

    來自液晶拼接墻的競爭壓力迫使DLP拼接墻技術必須快速的進步，在許多DLP拼接墻廠商廣泛跨界LCD拼接的同時，DLP拼接企業也紛紛在LED新光源上上下足了功夫：GQY、威創、科視、廣電光顯、賽麗、藍博、達亮、臺達等均在開發或已經推出LED新光源的DLP拼接墻產品，表現出DLP廠商對未來市場“兩手抓、兩手準備”的特點。

    09年液晶拼接產品的市場份額和銷售總量快速增長。作為平板顯示技術的一種新型應用產品，LCD拼接墻產品已經獲得了市場的一定認知度。尤其是在一些中低端應用的市場，LCD產品以其維護簡潔、產品輕便廣受歡迎。但在高端應用市場，尤其是對穩定性和接縫要求極為嚴格的市場領域，液晶拼接產品尚不具有全面進入市場的能力。即使目前許多廠商均稱可達到7毫米左右的雙邊拼縫，但是在接縫水平上依然和DLP產品可以達到零點的幾毫米的水平相距甚遠。目前，液晶拼接墻和傳統DLP產品互補，替代性的競爭尚未形成。

    另外，表現在市場方面，客戶選購數字拼接墻系統更加理性。由以往的形象工程性質為主轉向了以實用、提高企業運營效率為主的建設需求。同時，高端的市場需求越來越多，高端系統中DLP技術以其顯示信息量更多、畫面更精細、性價比更高等特征能更加出色地顯示超高分辨率圖像，實現從全局到細節完美顯示，受到客戶的青睞。

    09年，拼接單元市場，液晶拼接的進一步發展和LED光源的實用化，使得整個產業面臨新產品、新技術和就有產品交織發展的格局，這種格局也令這一年的行業創新產品更具看點。

VATION巨洋倍顯雙燈顯示墻單元

VATION巨洋VCVS-SX雙燈倍顯系列背投拼接墻

    在VATION巨洋推出第二代DLP顯示墻單元光源技術-“BeyondSence倍顯”以后，巨洋于2009年中正式對外推出基于“倍顯”技術的系列DLP顯示墻單元產品VATION VCVX系列。巨洋“倍顯”技術主要由光源中心替換裝置、120W+300W梯級光源設計及最新光路結構組成。此技術可以大幅提升DLP顯示墻單元的亮度及畫面品質、提高光源利用率并降低客戶使用成本。同時該系列秉承了VATION Cube背投式顯示墻產品所具備的高穩定表現、極致畫面、人性化智能應用的特點，在行業處于領先地位，自一上市以來就得到了廣泛關注，尤其在Infocomm China 2009展會，受到了廣大行業用戶、集成商的高度贊譽。

適用范圍：倍顯產品針對對顯示效果要求細膩而且使用環境較亮，對亮度有特別要求的客戶量身訂造，適用目前幾乎所有的室內環境。

倍顯產品特點及優勢：

    高效率光源利用能力

    巨洋倍顯系列顯示墻單元將以往雙燈結構70%的光利用率提升至95%以上，這將為客戶帶來更加節能經濟的使用成本，此外，這還意味著在同樣情況下倍顯系列產品較以往產品的光源壽命時間更長。

    更穩定和一致的畫面表現效果

    巨洋獨有的倍顯技術使光源更易被監控及調整，結合巨洋“智控平臺”管理系統，使整體顯示墻可以始終保持亮度一致，畫質效果穩定性更佳。

    亮度提升明顯

    巨洋倍顯系列產品，120W單燈工作的情況下較以往（雙燈中的單燈）亮度提升40%，300W單燈工作較以往（雙燈同時工作）亮度提升75%。在更多高亮度環境下有著出色的表現能力，適用范圍更廣，畫面亮度更佳。

除“倍顯”技術帶來的創新表現外，巨洋倍顯系列產品還擁有以下特點：

• 領先的模塊化結構設計
• 獨有的二代光電分離設計
• 獨有的適用于更多環境的ODE質感工藝
• 內置圖像處理器
• 防塵抗震設計
• 免拆卸等易維護設計
• 獨有第二代光學引擎調整裝置+12動點調整技術
• 1080P HD高清顯示能力
• 平滑邊緣技術
• 智能色彩及亮度
• 超薄箱體
• 靜音運行
• 光源12級調節設置

倍顯技術特點及優勢

   光源中心替換技術，采用120W+300W梯級光源設計及最新的光路結構設計。光源中心替換技術可以使雙燈在需要的情況下縱向替換調整到最合適的中心位置，從而達到光源最佳的投影效果。120W+300W梯級光源設計是市場上唯一一款能達到300w的高亮度顯示單元設計，結合巨洋新一代的光路設計，大大增加了顯示墻的亮度和色彩的表現，畫面更加清晰，穩定性更強�！氨讹@”技術提升了光源的利用率，將以往雙燈結構中的70%的光利用率提升至95%以上，大幅降低了使用成本和維護費用，最大限度的利用了資源。同時，巨洋的12級光源調節技術能夠使燈源亮度的監控和調整更加便捷，并以最佳節能方式適應從弱到強不同環境光亮度下的顯示需求。

    此技術可以大幅提升DLP顯示墻單元的亮度及畫面品質、提高光源利用率并降低客戶使用成本。

產品詳細規格表：

VCVS-SX雙燈倍顯系列
總體指標	標準配置
顯示模式	DLP技術(單片0.7寸DMD,12º 偏轉角)
分辨率	1024×768像素
機芯亮度	920/2300ANSI流明 (典型值)
機芯對比度	2100：1
均勻度	> 95%
光學拼縫	< 0.4 mm
物理拼縫	< 0.2 mm
整屏拼接平整度	< 0.3 mm
信號接口
SCU I	輸入
	處理器信號	模擬RGB	1通道, DVI-I	水平：45-50KHz 垂直：59-61Hz 時鐘：60-70MHz
		數字RGB	1通道,DVI-I
	視頻	Video	2通道,2BNC	NTSC,NTSC4.43PAL,PAL-M,PAL-N,PAL3.58
	RGB	模擬RGB	1通道,HD15	水平：23-120KHz 垂直：24-120Hz 點時鐘：25-165MHz
	RGBCYM色彩調整	獨立調整
	參數存儲	32輸入,8輸出,256來源
	雙輸入備份	有(模擬RGB HD15)
	輸出
	RGB	數字RGB	1通道,DVI-I	水平：45-50KHz 垂直：59-61Hz 點時鐘：60-70MHz
燈泡
類型	UHP
功率	120-300W(可調)
壽命(平均)	4000/10000小時
電源
交流電壓	100/240V
頻率	50-60Hz
功率	350W(最大)
工作環境
工作溫度	0-60℃ ( 建議最佳工作溫度：25℃±5℃ )
相對濕度	20-80% (無凝露)



型號		VCVS-SX60	VCVS-SX67	VCVS-SX80	VCVS-SX84
屏幕類型		復合玻璃	復合玻璃	復合玻璃	復合玻璃
水平視角		170°/160°	170°/160°	170°/160°	170°/160°
垂直視角		110°/80°	110°/80°	110°/80°	110°/80°
屏幕對角線尺寸(英寸)		60寸	67寸	80寸	84寸
外形尺寸	W(mm)	1220	1360	1625	1707
	A(mm)	915	1020	1219	1280
	D(mm)	776	875	1010	1018
	H(mm)	1215	1310	1554	1670



三菱電機70系列前維護背投墻

三菱電機70系列背投墻

    三菱明星產品70系列顯示墻，具有可靠性高，可備份、內置圖像處理器、前維護、雙燈旋轉切換等特點，進一步鞏固了三菱的顯示墻方面的領先位置。作為一種專業性較高的商用型產品，三菱70系列顯示墻融合了“Smart7”特性，即智能、靈活、內置處理器、自動平衡、安裝簡便、耐久以及備份等,融入了三菱電機最新的前沿技術,為顯示墻系統設定了全球標準。

三菱70系列DLP背投拼接墻

　  智能特性

　　在智能特性方面包括增強型智能燈泡、色彩空間控制和數字漸變電路等特性。在拼接使用顯示墻時，每個顯示單元的燈泡會存儲各自的色彩特點。當更換燈泡并激活色彩空間控制功能（CSC）時，系統會自動檢索數據：安裝燈泡后的顯示單元會與其他顯示單元進行信息互通，自動進行色彩調整。而三菱獨創的數字色彩空間控制電路和數字漸變電路，可以使更多的拼接配置下實現色彩的均勻和與亮度分布的一致性。

　　靈活特性

　　三菱70系列背投墻的屏幕尺寸有50英寸、60英寸、67英寸和80英寸可供選擇，所有單元均具有最新功能，并且可以完全定制以滿足每位用戶的多樣化需求。另外，還可實現三菱電機獨創的100%正面維護（80英寸單元僅有后維護機型）。

　　XGA和SXGA+分辨率的產品擁有相同的光學部分、箱體和屏幕。用戶只需要較小的額外投資就可以獲得分辨率或其他方面的升級。70系列顯示單元的接口部分配備3個可選的輸入端口槽，用戶可根據自己的特定需求靈活應用各種輸入接口板配置系統。

　　嵌入式處理器特性

　　70系列顯示單元具有的內置處理功能，通過使用可選的輸入接口板，用戶可以在每個顯示單元及整個顯示墻上顯示多達4個任意大小的窗口�？稍诓皇褂猛獠科唇犹幚砥鞯那闆r下任意移動縮放多個窗口。通過與三菱D-Wall軟件套裝組合使用，用戶可以從操作簡便的圖形用戶界面上直觀地控制整個可視系統。

　　自動平衡特性

　　動態色彩及亮度平衡，每個顯示單元都安裝有三個嵌入式傳感器（每個基本色一個）和動態色彩及亮度平衡系統。三個嵌入式傳感器不斷地監視每個顯示單元的紅、綠、藍輸出，同相鄰的顯示單元共享數據并自動調整性能以達到整個顯示墻異常精確的色彩平衡效果。這些特性使得在不使用外部計算機的情況下也可以在長時間的運行中保持多屏拼接配置下的圖像一致性。

　　安裝簡便特性

　　三菱電機顯示單元現已配備自動幾何調試功能—運用三菱在圖像軟件處理方面廣泛研發工作的成果，這項革命性的技術實現了簡單的機械調整，使用一臺攝像機和機械影像軟件來自動對齊屏幕上的圖像。每個顯示單元都可以安裝電動調整裝置，不僅可以進行投影機的6軸機械調整，還可以進行反射鏡與屏幕的機械調整。使用軟件還可以實現自動色彩調整（自動CSC）功能。

　　70系列產品實現了真正的正面維護功能，這一功能廣泛應用于XGA及SXGA+分辨率的50英寸、60英寸和67英寸的型號。因為具有特殊結構設計的滑動與提升屏幕的結構和自動空氣對流系統，所有的安裝與維護工作均可從正面完成。因此，它的背部不需要維護空間，可以貼墻安裝。

　　耐久特性

　　增強型智能色輪，每個顯示單元的色輪會存儲各自的色彩特點。在替換顯示單元的色輪時，色彩特征識別系統開始運行。替換完畢之后，安裝好新色輪的顯示單元立即可以識別其與舊色輪之間的特征差別，并進行自動色彩調整以保持與其他顯示單元間的色彩一致性。此功能為顯示單元的內置功能，無需使用外部計算機。

　　超長使用壽命，由于三菱電機獨創的色輪系統設計，顯示單元內的平均色輪壽命顯著提升到長達10萬小時，或者超過11年的連續運行。其他活動部件的壽命也延長至10萬小時——此項特點顯著減少了用戶的購買及擁有總成本。

　　備份特性

　　智能切換，70系列產品具備智能通道切換的特性——在關鍵任務應用場合中，可同時傳輸雙通道信號用于備份，并具有監測故障、自動切換的功能。如果一個信號意外消失，在檢測到“無信號”狀態幾秒鐘之后，顯示墻會自動切換到另一個信號源（通過“端口對端口”或“板對板”的方式）。萬一信號源發生故障，此功能可使用戶將停機故障控制在最短時間。

Vewell雙邊7.3mm超窄邊液晶拼接屏

    作為平板顯示行業專家的Vewell，專注技術研發的同時更注重產品應用領域的拓展，在第一代產品11mm邊框的基礎上，又精心研發出雙邊僅7.3mm第二代超窄邊液晶拼接屏（V46-SN20L），并以此產品強力沖擊液晶拼接市場，奠定了Vewell在液晶拼接領域的龍頭地位。

   Vewell超窄邊液晶拼接單元V46-SN20L，成功實現了無縫——液晶拼接屏重大技術難關的突破。最窄邊框為2.4毫米，雙邊僅為7.3mm，突破了液晶屏拼接距離的歷史水平。這種間距僅為市場現有主流拼接產品畫面間距的1/4，從人體視覺上，幾乎可以忽略不計，完美的顯示效果，超乎想象。

    V46-SN20L在許多技術性能上均有不俗表現。1366 x 768高清標準，畫面對比度達到了3000：1，無論是靜態畫面，還是動態影像，都可以確保精準細膩地呈現給觀者。同時，與一般背投顯示器只有300流明亮度不同，Vewell超窄邊液晶顯示器的屏幕亮度達到了700cd/平方米，為觀眾提供了光鮮亮麗的畫面效果。

Vewell 7.3mm超窄邊液晶拼接屏

產品優勢：

    完美視覺

    客戶的需求就是技術前進的動力，追求技術先進的最終目的，是為了給用戶呈現完美無瑕的視覺盛宴。真正“無縫”的視覺顯示效果，令用戶再無畫面分割之煩惱。Vewell 7.3mm超窄邊液晶拼接屏擁有3000：1的超高對比度，保證了顯示色彩的豐富性，無論光線明暗，依然畫質清晰；先進的PVA技術，造就了178度的可視角度，可全方位進行觀看。支持全年365天不停機工作，背光源壽命可達5萬小時以上。液晶屏壽命更長。適合多個行業全方位視頻需求，即使再挑剔的用戶，也能尋求到滿意的方案。

    人性化設計

    Vewell根據客戶的需求，人性化地設計出性能卓越的智能遠程控制系統，可對屏體進行遠程設置，打破了空間的束縛，大力節約了人力、物力，最少可節省一半安裝工程費用。

    全方位服務

    唯瑞（中國）有限公司是專業從事平板顯示設備的研發、生產與銷售，產品面向整個亞太地區。唯瑞始終堅持自主研發的經營理念，公司擁有雄厚的研發技術實力和豐富的工程實施經驗。作為亞洲領先的平板顯示設備及應用解決方案的供應商，Vewell始終站在液晶顯示行業發展的最前端，其銷售量連續多年一直穩居行業前列。緊隨頂尖技術之后的，還有其全方位、高品質的服務，全年7×24小時不間斷服務，及時響應包括中國在內各個國家和地區的客戶需求。

產品參數：

    Vewell雙邊7.3mm超窄邊液晶拼接屏的面市，為安防監控、廣告?zhèn)髅�、金融交通等多個領域的行業用戶提供了全方位解決方案，一經面市，即引起了液晶拼接行業的高度關注。

長虹等離子無限拼接屏

    長虹等離子無限拼接屏是全球唯一大屏幕無縫拼接等離子，機身超薄，整體安裝厚度僅為18厘米，超長壽命，運行穩定，無易損件及耗材，維護成本低，在等離子領域里獨樹一幟。

　　長虹MPDP無限拼接屏、具有靈活擴展、拼接方式多種多樣，橫拼豎拼皆可。機身超薄，整體安裝厚度僅為18cm，無論是支架還是墻上托架，是狹小空間安裝大屏幕顯示器的最佳選擇。

長虹等離子大屏幕技術具有以下四大優勢：

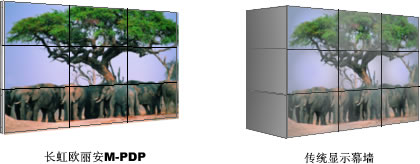

    1.大屏幕無縫拼接等離子屏幕

　　MPDP將拼接縫隙縮小在2mm以下。由于消除了黑邊，有效像素延伸至屏幕邊緣，屏幕上顯示的圖像清晰而不失真。

    2.機身超薄，整體安裝厚度僅為18cm

　　無論是支架還是墻上托架，MPDP整體安裝厚度僅為18cm，是狹小空間安裝大屏幕顯示器的最佳選擇。

    3.超長壽命，運行穩定，不易損壞，維護成本低

　　等離子是一種成熟的顯示技術，使用壽命可達60000小時以上，可以保證系統長時間不間斷工作。等離子屏采用超強防爆玻璃加多涂層表面處理技術，無熱變形，長期使用不會出現表面內凹或者外凸現象。等離子的技術和構造決定了沒有易損部件和耗材，無需定期維護和維修，后期使用成本很低。

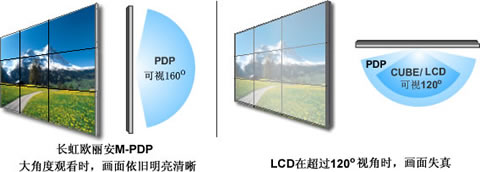

    4.160度大視角，超高亮度、對比度，亮度均勻，色彩飽滿鮮艷



　　無縫拼接等離子屏擁有160度大視角，顯示效果明亮清晰；擁有1000cd/m2的超高亮度，屏幕更加明亮，對比度高達10000：1，色彩鮮明飽滿，畫面銜接流暢自然。

NEC無縫液晶拼接LCD-X461UN

    NEC推出拼接縫隙只有7.3mm的46寸超窄邊框大屏專業液晶顯示器X461UN，可謂LCD多屏拼接應用上的一大突破，其“矛頭”直指等離子無縫拼接墻，欲挑戰后者在當前大屏幕拼接顯示設備市場上一枝獨秀的地位。

    X461UN可組合成一款與眾不同的視頻墻。超窄面板的46” NEC MultiSync X461UN 具備了屏幕到屏幕之間的距離僅僅只有7.3mm，幾乎450%改進了NEC上一代大屏幕顯示器的邊框尺寸。 在數字標牌和廣播應用中， X461UN顯示器可以在視頻墻上實現高達10x10矩陣的100個顯示器拼接，建立一個總面積約645平方尺的畫面。對于拼接邊緣出現的影像顯示問題，給予高精度的補充，使得畫面表現更加流暢。

    X461UN的超窄邊框具備了屏幕到屏幕之間的距離僅僅只有7.3mm，比起NEC MultiSync 15系列的90mm有了1200%的改進，比起NEC的MultiSync 20系列顯示器的33mm也有了接近450%的改進。

    MultiSync X461UN超窄顯示屏是大堂、廣播、公共場所、零售領域、交通運輸應用和金融環境等場所的數字標牌理想顯示器選擇。它具有高端的液晶技術在畫面表現力上更加專業，畫面更亮更清晰，同時兼顧高靜態畫面和動態畫面的顯示效果，幾乎不會出現影像殘留，屏幕更加不會出現光線反射這種讓觀看者頭暈眼花的現象。另外，從節能環保的角度而言，液晶也是一種“綠色”選擇。

    產品信息：

品型號	MultiSync X461UN
面板類型	S-PVA
有效顯示面積	1018.4×572.5
屏幕尺寸（英寸/厘米）	46/117
可視角度	左右：178°、上下：178°（對比度10:1）
屏幕長寬比	16:9
點距	0.746
對比度	3000:1
亮度（cd/m2）	500(典型，亮度75%)，700（亮度100%）
響應時間	8(G to G)
顯示色彩	約1677萬色
水平掃描頻率（kHz）	31.5-91.1
垂直掃描頻率（Hz）	50-85
最佳分辨率	1360×768
兼容分辨率	1920×1080;1600×1200；1280×1024；1280×768;1024×768; 832×624;800×600;720×400;640×480
PC信號輸入	DVI-D(對應HDCP)、BNC×5、迷你D-sub15針
視頻輸入	BNC端子、RCA端子、S端子、復合端子、HDMI
音頻輸入	RCA端子（L/R）×2,Mini Jack，HDMI
控制輸入	RS-232C ×1
PC信號輸出	模擬RGB×1(BNC×5)
視頻輸出	BNC×1
音頻輸出	RCA Pin-Jack（L/R）×1,
控制輸出	RS-232C ×1
工耗（W）	330（最大值）；200（標準值）
電源管理	VESA DPMS
環境溫度（開機）（℃）	5-40
環境濕度（開機）（%）	20-80(無結露狀況)
環境高度（開機)（海拔）	3000m
壁掛孔距
尺寸（W×H×D）(mm)	無底座：1025.7×579.8×128.1
邊框尺寸	左：4.6；右：2.7;上：4.6；下：2.7
重量	28.7(不含底座）
視頻制式	NTSC;PAL;SECAM
HDTV輸出
音箱	無

    某個國際展會上，X461UN的拼接實拍效果：

威創CH3/TH3系列LED光源顯示單元

VTRON CH3/TH3系列顯示單元

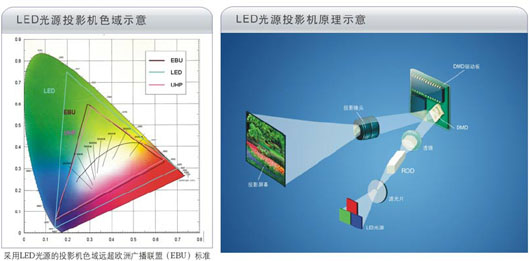

    Visionpro CH3/TH3系列顯示單元是VTRON公司推出的最新一代DLP投影顯示單元，采用全新的LED光源，實現了投影技術的革命性突破。Visionpro CH3/TH3系列顯示單元以其免維護、豐富的色彩表現力以及綠色環保等優勢，成為DLP顯示行業的最新產品。顯示單元配以VTRON公司獨具特色的色彩亮度智能調整、多維色彩獨立調整等一系列先進的獨創技術，結合靈活多樣的配置組合方式，具有極佳的顯示效果和超強的信號處理能力，可全方位滿足監控中心、指揮中心、調度中心等各行業用戶的使用需求。

產品特性

    超長使用壽命，零維護成本

    Visionpro CH3/TH3系列顯示單元采用新一代LED光源技術，擁有60000小時的超長使用壽命，投影機終生不需要更換燈泡，也無須更換色輪等其他消耗部件，完全免除后期高維護成本的投入，可實現對系統的零維護。

    色彩、亮度智能調整

    Visionpro CH3/TH3系列顯示單元具有色彩、亮度智能調整功能，色彩管理系統可根據各顯示單元內置的光學傳感器實時反饋的信息，對不同顯示單元亮度及色彩參數做出最佳調整，可省卻復雜的人工調節和校正過程，實現顯示系統中各顯示單元之間畫面色彩和亮度的一致性和穩定性。

    色彩表現高度逼真，畫質更加生動絢麗

    Visionpro CH3/TH3系列顯示單元擁有超寬色域空間和卓越的色彩、亮度穩定性，可完美呈現自然界真實色彩，畫面純凈，層次分明，每個細節和輪廓都能夠清晰再現，可為用戶提供逼真、細膩的色彩和影像效果，顯示效果實現本質提升。

    綠色環保

    新一代LED 光源不存在超高壓水銀燈泡對環境的污染問題，符合環保的要求。

    多維色彩獨立調整技術

    VTRON獨創的多維色彩獨立調整技術可完全獨立地調節RGBCMYW七種基色與混色的色度、飽和度及亮度，互不干擾，確保顯示系統中不同顯示單元的色彩重現具有高度的一致性。

    “畫面銳利清晰”ISV視頻處理技術

    VTRON公司獨特開發的“畫面銳利清晰”技術(Image Sharpness & Vivid縮寫為ISV技術)，使復合視頻、S-Video、分量視頻信號的圖像有卓越的表現，視頻畫面細膩、清晰，視頻畫質銳麗，具有豐富的層次感和真實感。

Visionpro CH3/TH3系列顯示單元技術指標
總體指標	標準配置
顯示模式	DLP技術（單片0.95 DMD，Darkchip3）
分辨率	1400×1050像素
投影機亮度	650 ANSI流明 (典型值)
動態對比度	100000：1
均勻度	>95%
拼縫	< 0.5 mm
照明方式	LED光源照明
壽命	60000小時
防塵等級	IP5X
標準信號輸入	DVI-I	數字RGB	分辨率：640×480—1920×1200
			水平：31KHz—75KHz
			垂直：49Hz—61Hz
			點時鐘：25—165MHz
		模擬RGB	分辨率：640×480—1920×1200
			水平：31KHz—75KHz
			垂直：49Hz—61Hz
			點時鐘：25—165MHz
可選信號輸入	視頻	CVBS	PAL、NTSC、SECAM
		S-VIDEO	PAL、NTSC、SECAM
		YCrCb/YPrPb	480i、576i、480p、576p、720p、1080i、1080p
	HDMI	水平：31KHz-100KHz,垂直：23Hz-121Hz,點時鐘：25-165MHz
		分辨率：640×480—1920×1200
	數字信號連接	2通道，DVI－Ｄ
	多畫面顯示	可實現多路VIDEO和RGB信號與桌面信號的開窗疊加顯示
控制方式	網絡控制（RJ45）:100M/10M自適應以太網接口
	紅外遙控（可選）
電源	交流電壓	100-240V
	頻率	50Hz/60Hz
	功率	350W
工作環境	工作溫度	0-40℃ ( 建議最佳工作溫度：22℃±5℃ )
	相對濕度	20-85%(無凝露)

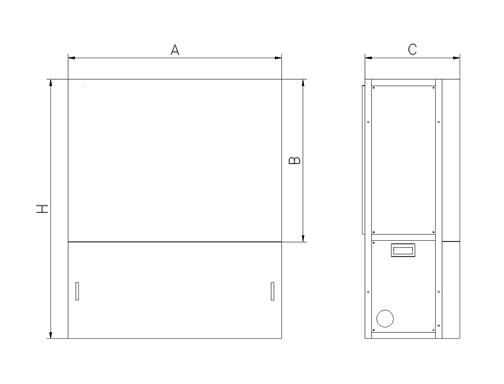

Visionpro CH3/TH3系列顯示單元型號及參數
型號	標準產品	C-SX503	C-SX603	C-SX673	C-SX803
	超薄產品	T-SX503	T-SX603	T-SX673	T-SX803
屏幕對角線尺寸（英寸）		50	60	67	80

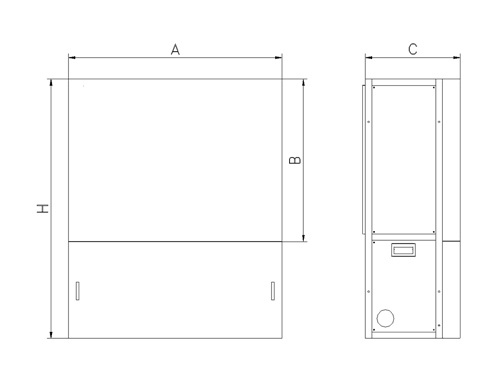

外形尺寸	A(mm)	1000	1220	1370	1620
	B(mm)	750	915	1027.5	1215
	C(mm)	695/460	750/750	795/630	980/796
	H(mm)	995/1205	1250/1420	1387.5/1527.5	1535/1725



三星窄邊液晶拼接顯示單元460UT

三星46"窄邊高清顯示器460UT

    三星46"窄邊高清顯示器460UT繼承了三星DID專業工程用液晶屏的高可靠性、高穩定性的優勢的同時，融入了更多的特色技術元素——“這款產品將在更多的領域變革現有的拼接墻市場的應用模式”。

    三星460UT以0.365厘米的超窄邊框、具備領先影像畫質及高亮、高對比度的高清影像表現，深受廣大用戶喜愛，并針對行業應用特點開發了MDC（多顯示器控制）、遠程工業控制、矩陣顯示屏幕墻等多項技術。

    三星商用UT新品，主要以液晶顯示器拼接的方式，應用于大型視頻墻領域，為商場、銀行、機場等公共場所提供信息提示、廣告播放的載體。當然還包括氣象部門、城市交通、安防部門的監控顯示之用�！� 在這些人群密集的公共場所，有效利用有限的空間，為觀看者帶來更強烈的視覺沖擊感。兩屏拼接后邊框合計僅為6.7mm！在三米的視距上基本可以忽略不計�！�

    三星 460UT支持一種稱為“ID2”的特殊的硬件連接技術，這項技術允許客戶，例如數字告示客戶、展會顯示設備租賃商在幾十分鐘內搭建一套數百英寸，甚至可以是隨意形狀的顯示墻系統，同時不需要任何特殊的“工程支撐”。

    三星新款UT系列液晶拼接墻產品不僅擁有豐富的接口，支持各種傳統工程應用中的互聯互通，甚至可以僅僅依靠“千兆局域網和一臺控制主機形成一個最多250塊屏幕單元，125個多媒體輸入信源協同顯示管理的‘超過大規�！唇訅ο到y(tǒng)”。

    另外，千兆局域網、一個控制主機，配合必要的三星軟件，不需要任何特殊的功能控制器，例如機頂盒、拼接處理器、多屏卡就可以實現最多250個拼接單元超大畫面、超高分辨率和最多125個輸入信號源的“巨型顯示墻工程”是三星新款UT系列無縫液晶拼接顯示單元的一個顯著市場優勢。也是三星UT系列顯示墻解決方案的最核心賣點之一。

產品特點：

    1、高亮度

    與TV和PC液晶屏相比，DID液晶屏擁有更高的亮度。TV或PC液晶屏的亮度一般只有250~300cd/m2，而DID液晶屏的亮度可以達到700 cd/m2以上。

    2、高對比度

    DID 液晶屏具有1200：1，甚至達10000：1對比度，比傳統PC或TV液晶屏要高出一倍以上，是一般背投的三倍。

    3、更好的彩色飽和度

    目前普通CRT的彩色飽和度只有50％左右，而DID LCD可以達到80%-92%的高彩色飽和度，這得益于為DID產品專業開發的色彩校準技術，通過這個技術，除了對靜止畫面進行色彩校準外，還能對動態畫面進行色彩的校準，這樣才能確保畫面輸出的精確和穩定。

    4、更寬的視角

    PVA（Patterned Vertical Alignment）技術即“圖像垂直調整技術”，利用這種技術，可視角度可達雙180° (橫向和縱向)。

    5、可靠性更好

    普通液晶屏為電視，PC顯示器設計，不支持日夜連續使用，DID液晶屏為監控中心、展示中心設計，支持在7x24小時連續使用。

    6、純平面顯示

    LCD是平板顯示設備的代表，是真正的純平顯示器，完全無曲率大畫面，無變形失真。

    7、超薄窄邊設計

    DID產品在擁有超大顯示面積的同時，還有厚度薄，重量輕等優勢，可以方便地拼接、安裝。拼接專用的液晶屏，其優秀的窄邊設計，使其單片的邊緣甚至在1公分以下，這樣小的邊緣效果不會影響整個顯示屏的整體顯示效果。

    8、亮度均勻，影像穩定不閃爍

    由于LCD每一個點在接收到信號后就一直保持那種色彩和亮度，而不像CRT那樣需要不斷刷新象素點。因此，LCD亮度均勻、畫質高而且絕對無閃爍。

    9、120HZ倍頻刷新頻率

    DID產品的120Hz倍頻液晶顯示技術，能有效解決圖像快速運動過程中的拖尾和模糊，增強圖像的清晰度和對比度，使畫面更清澈，人眼長時間觀看也不易疲勞。

    10、更長使用壽命

    普通的NB、PC及TV使用的LCD液晶屏其背光源的使用壽命為1萬至3萬小時，而DID LCD液晶屏背光源的使用壽命均可達5-10萬小時以上，這就確保了拼接顯示屏使用的每片液晶屏在長時間使用后的亮度、對比度和色度的一致性，并且確保顯示屏的使用壽命不低于5萬小時。

產品參數：

    畫面尺寸（英寸）：46
    屏幕比例：16:9
    分辨率：1366×768
    亮度（cd/m2）：700
    對比度：3000:1
    可視角度（°）：178/178/(水平/垂直)
    響應時間：8
    視頻格式：高清

    電源要求：AC100-240V (+/-10%)
    耗電量（W）：260
    待機耗電量（W）：2
    重量（含底座 kg）：33.3
    尺寸（不含底座 mm）：1025.7×579.8×130

彩訊TRX60L系列DLP顯示單元

    彩訊TRX60L系列DLP顯示單元集光學、電子、機械新技術于一體，是彩訊科技采用美國TI公司最新技術的完美之作。TRX60L系列涵蓋50英寸到84英寸、XGA SXGA、單燈或雙燈全線產品，可滿足客戶不同的需求。彩訊TRX60L系列一體化顯示單元采用先進的全模塊式結構設計，具有良好的可擴充性和維護性，模塊更換方便快捷，拆裝、擴容簡單，使用壽命長，易于日常維護，縮短了維修時間�？烧w更換顯示單元、投影機芯、反射系統或箱體結構；當擴充組合時，只須將單元個數疊加即可。



    彩訊TRX60L全系列單元都是為7×24小時不間斷工作而設計，以極優的性能、全球領先的技術為客戶提供最具性價比的顯示設備。優秀的屏幕拼接技術，依靠彩訊多年的專業技術經驗并采用最新的科學技術成果，通過嚴格的測試，實現了先進的屏幕拼接工藝。使得屏幕在不同溫度、濕度下，始終保持平整性及其結構的長期安全性等。高清高亮的背投單元、彩訊自有的多屏幕控制系統和信號接口設備互相配合，可以組成2×2、3×3、最大到8×8等大屏幕拼接系統。系統的配置靈活多樣，可以為客戶在滿足實際需求的前提下最大程度節省開支。

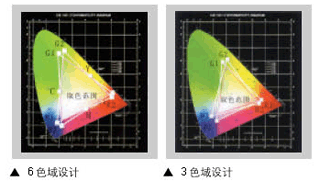

    豐富的色彩表現

    光學引擎具有6色域調整電路（R、G、B、C、M、Y），與傳統3色域調整電路相比，圖像畫面擁有更豐富的色彩表現，整屏的色彩均勻度達到完美境界。

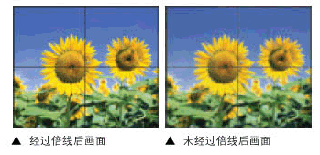

    視頻圖像倍線功能

    TRX60系列集成視頻倍線掃描電路，它可以把視頻畫面掃描線數成倍提高，倍線掃描技術使播放的視頻圖像更精細、清晰。

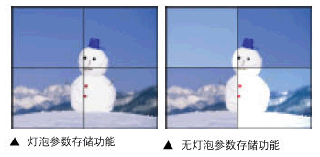

    燈泡參數存儲功能

    光學引擎具有參數自動存儲功能，將燈泡的亮度、色度等參數記錄在存儲器上，更換燈泡后自動將亮度、色度等參數調整到接近替換前的運行值，保持拼接墻的色彩平衡。

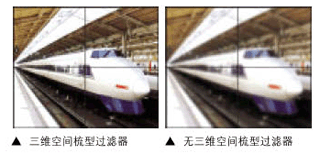

    三維空間梳型過濾器

    TRX60系列內置三維空間梳型過濾器（3D Comb Filter），它消除了在播放動態視頻圖像時的邊緣鋸齒現象，令播放的畫面更加清晰，畫面邊緣順滑，線條流暢。

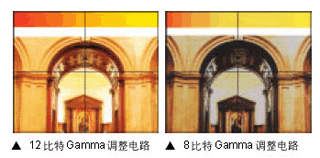

    12比特Gamma調整電路

    TRX60系列中采用了12比特Gamma調整電路，可以對明亮和昏暗的圖像區域進行高分辨率梯度渲染，使畫面效果極富真實感和空間感。

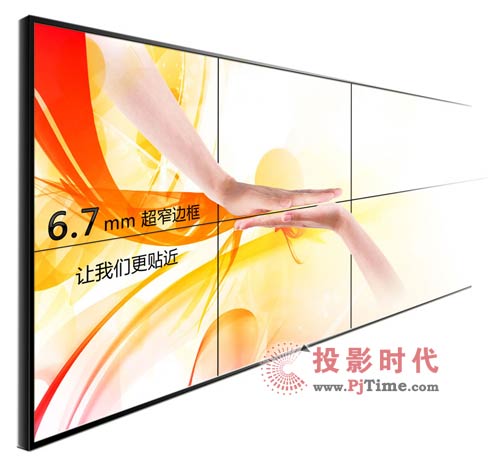

創維群欣6.7mm超窄邊液晶拼接系統

    創維一體化數字智能液晶拼接系統自面世以來，憑借其優質的畫面效果，先進的控制技術以及人性化的操作方式，受到業內的一致好評。但由于液晶屏邊框?qū)挾鹊南拗�，拼接圖像仍然受縫隙影響。雖然液晶拼接系統的畫面效果出眾，成本低廉，但是仍然無法滿足部分對畫面整體性要求較高的客戶要求。

    創維群欣憑借近年來在液晶拼接領域累積的技術優勢和工程經驗，與三星DID事業部合作，推出全球最窄邊框的高亮液晶拼接系統，邊框最窄處僅2.4mm，拼接縫隙僅6.7mm，相比傳統拼接縫隙縮小了2/3。液晶面板亮度達到700cd/m2，對比度3000:1，顯示出的圖像色彩靚麗、還原性更好、層次感更突出。

    除了在屏幕拼接縫隙方面有長足改進之外，創維新推出的超窄邊液晶拼接系統還擁有多項業界領先的技術優勢。創維V12專利數字陣列高速圖像處理技術，創維H2S視頻高清雙碼流及寬動態場頻同步自適應技術，勾邊銳度圖像提升處理技術，高清圖像快速抓拍技術，智能自動消殘影技術等，在繼承創維液晶拼接墻系統優勢技術的同時，更全面的滿足了市場需求。

    主要功能特性

• 采用高亮度、高對比度、高色域處理技術
• 最新的色彩校正技術及獨特的寬視角處理技術
• 創維V12數字陣列高速圖像處理技術
• 3D高畫質圖像數字處理技術
• RC智能自適應數字處理技術
• 視頻高清雙碼流及寬動態場頻同步自適應技術
• 圖像快速抓拍技術
• 智能自動消殘影技術
• 超窄邊超薄超輕設計
• 高可靠、高穩定，使用壽命長

    M46PJ(CL) 超窄邊 性能參數

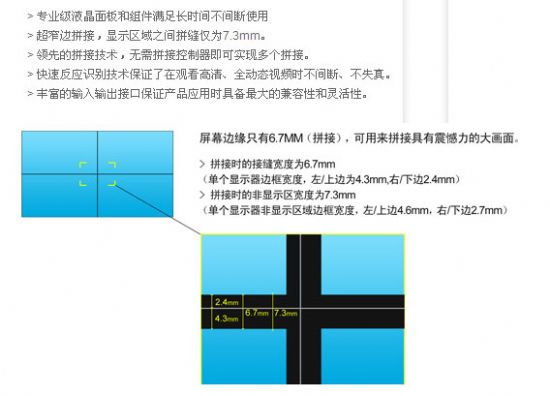

拼接縫隙		拼接縫≤6.7 mm
屏幕比例		16:9
分辨率		1366×768 WXGA 8Bit
拼接組合方式		任意行×任意列
顏色	標準顏色	16.7M
	最大顏色值	Full Color
液晶面板-屏幕	類型	DID TFT-LCD
	有效顯示范圍	1018.353(H)×572.544(V) mm
	亮度	700cd/m2
	對比度	3000:1
	響應時間	8ms
	可視角度	178°
PC信號RGB輸入	行頻	43-53KHz
	場頻	60Hz
視頻	視頻彩色制式	PAL/NTSC
	CVBS輸入/輸出	1Vp-p ,75Ω,BNC×1
	S-video輸入	null
	YUV信號格式	1920×1080P(60Hz)向下兼容
音頻	音頻輸入	null
	音頻輸出	null
VGA支持模式		1366×768(60Hz)向下兼容
通訊接口		RS232串口，9PIN×1或RJ485環路
電源		AC110～240V,50/60Hz
最大功耗		270W
工作環境	溫度	0℃～60℃
	相對濕度	10％～90％
存儲環境	溫度	-20℃～50℃
	相對濕度	10％～90％
安裝方式		機柜式/機架式/壁掛式
操作方式		Skyworth 專業控制軟件
散熱系統		單風扇散熱
機殼材質		冷軋鋼板/鋁型材
外形尺寸	液晶面板	W1025.653×H579.844 mm
	拼接單元	W600.0×D67.0×H474.5 mm
	機柜厚度	200mm ～ 400mm
(液晶面板+拼接單元)重量		26.5kg

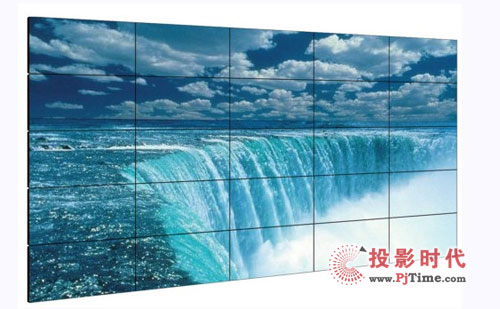

仙視 PD46N3超窄邊液晶拼接屏

    PD46N3是一款46寸超大屏幕液晶監視器，外殼采用黑色金屬制成，可屏蔽電磁等外界干擾。機身比較薄，尺寸為1025.7（W）×579.9（H）×98.1（D）。該監視器最大的特色就是采用了超窄邊設計，顯示器的左/上邊框?qū)挾葍H為4.3mm，右/下邊框?qū)挾葍H為2.4mm，拼接后的接縫寬度為6.7mm。

    產品特性：

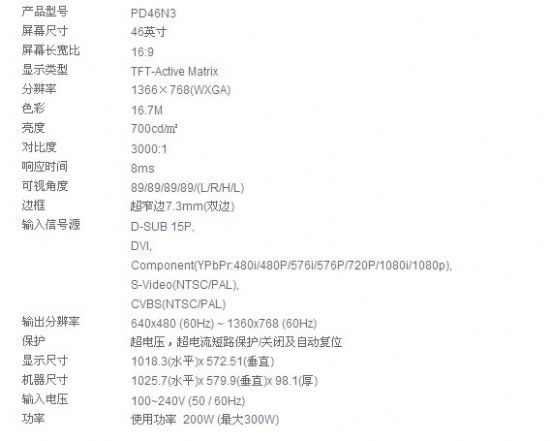

    產品參數：

    產品應用：

響石拼接顯示單元CM-DID 46

    產品簡介：積木式拼接技術,46"超窄邊液晶拼接幕墻。

 產品參數：

•采用三星原裝進口DID超窄邊屏

•兩屏間拼縫僅為6.7mm

•屏幕高寬對比：16:9

•對比度 3000：1

•可視角：178。/178。

•亮度：700cd/m2

•分辨率：1366*768（可支持1920*1200并向下兼容）

• 1025.7mm（W）×579.8mm（H）

    適用范圍：監控中心、調度中心、指揮中心及高檔會商場所

Orion OPM-4250新一代等離子拼接墻

Orion OPM-4250

產品概述：

    全球唯一大屏幕無縫拼接等離子 歐麗安新的MPDP將拼裝縫隙縮小在2mm以下。由于消除了黑邊，有效象素延伸至屏幕邊緣，屏幕上顯示的圖象清晰而不至于失真。

    2.雙方向160°大視角，滿足全方位觀賞 擁有160°大視角觀看明亮清晰的顯示效果



    3.機身超薄，整體安裝厚度僅為18cm無論是支架還是墻上托架，MPDP整體安裝厚度僅18cm，是狹小空間安裝大屏幕顯示器的最佳選擇。

    4.防灼傷功能先前，等離子顯示器在應用于顯示內容為靜態或者重復播放同一畫面的控制室中，存在著老化問題，然而，新產品MIS-4230等離子產品配備了BIC技術將老化問題降低到90%以上。MIS-4230采用的BIC技術，使得MPDP是控制室的一個很好的解決方案，與高出始和維修費的解決方案相比，使用具有BIC技術的MIS-4230的MPDP的費用比預算還要少。

    5.超長壽命，運行穩定，無易損件及耗材，維護成本低 等離子是一種成熟的顯示技術，使用壽命可達80000小時以上，保證系統長時間不間斷工作。等離子屏采用超強防爆玻璃加多涂層表面處理技術，無熱變形、長期使用不會出現表面內凹或者外凸現象。等離子的技術和構造決定了沒有易損部件和耗材，無需定期對大屏幕進行維護和維修，后期使用成本極低。

    6.超高亮度、對比度、亮度均勻，色彩飽滿靚麗 無縫拼接等離子擁有超高亮度1000cd/m2，屏幕更加明亮，對比度高達10000：1。色彩鮮明飽滿，呈現完美的顯示效果。畫面銜接流暢自然、整體顯示流暢完美。



型號		OPM-4250
拼縫		1mm
等離子顯示屏幕		42寸, 16:9
	對比度	30,000 : 1
	亮度	1,700 cd/m2
輸入/輸出端		輸入	輸出
	DVI 1	TMDS : DVI-D 24pin	TMDS : DVI-D 24pin
	DVI 2	TMDS : DVI-D 24pin	TMDS : DVI-D 24pin
	Serial	RS-232C D-sub 9pin(female)	RS232C D-sub 9pin(male)
重量		22kg

    典型應用：

三花科特 CP系列拼接顯示單元

產品特色概述：

    CP系列拼接顯示單元采用COET公司DE系列光學引擎，配以最新的信號處理、圖像處理、數字色彩控制等一系列信號處理技術，先進的光學和機械系統精密設計、無縫拼接技術以及模塊化的結構設計和先進的安裝工藝，使得顯示系統具有無與倫比的圖像質量和顯示效果，領先于市場。

CP系列拼接顯示單元性能特點

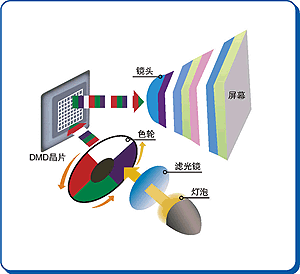

    1) 采用以DLP為核心技術的COET  雙燈投影機芯，投影單元為箱體式結構，系統擴展方便。
    2) 采用了0.8:1性能優良的短焦鏡頭及先進的反射技術，整個箱體厚度更薄。
    3) 大幅度改進了對比度，達到了2000:1，多屏拼接系統的畫面更為清晰鮮明。
    4) 數字CSC ( Color Space Control ) 色域補償電路技術。
    5) 改善了光閃現象：將色輪旋轉速度由2倍速（120MHz）提高到了3倍速（180MHz），光閃現象得到了明顯改善。
    6) 燈泡亮度調整功能：可以調整UHP燈泡的輸出功率120~132W，從而延長UHP燈泡的使用壽命。
    7) 燈源狀態存儲功能： 系統本身具有燈源狀態存儲功能，自動讀取亮度數據，將亮度、色度調整到均衡值。
    8) 亮度反饋功能：系統自動測定光輸出狀態，自動調整屏幕間的亮度，以保證亮度持久均勻性。
    9) 系統故障LED指示功能：投影單元出現異常時，單元內部LED指示燈會提示，從而使用戶可以快速判斷系統故障。
    10) 精密調整功能：采用精密調整機構，保證相鄰單元圖像投射光路完全無錯位、無交叉干擾。
    11) 電路模塊化技術：電路模塊化設計，非常易于檢修和板卡更換。

    產品適用領域：大型企業、電力、交通、通訊以及政府、部隊、公安、醫療、城管、金融、學校等監控指揮中心

    產品規格參數：

單元型號	CP-50XS/CP-60XS/CP-67XS/CP-80XS	CP-50XD/CP-60XD/CP-67XD/CP-80XD/CP-100XD
物理分辨率	1024×768	1024×768
屏幕材質	復合玻璃幕	復合玻璃幕
輸入掃描頻率	水平：31.5Khz-78Khz  垂直：49HZ-85HZ	水平：31.5Khz-78Khz  垂直：49HZ-85HZ
屏幕尺寸	50/60/67/80英寸	50/60/67/80/100英寸
屏幕比例	4:3	4:3
單元輸出亮度	850ANSI流明	1500ANSI流明
屏幕增益	3.5±0.5	3.5±0.5
對比度	2000:1	2000:1
亮度均勻性	≥95%	≥95%
灰度級	12Bit	12Bit
色彩還原	24Bit	24Bit
光源	單燈120~132w	雙燈120~132w
燈泡平均壽命	6000-10000小時	6000-10000小時
模擬RGB信號輸入	RGB信號電平：0.7Vp-p正極/75歐姆	RGB信號電平：0.7Vp-p正極/75歐姆
	同步：TTL電平（正極/負極）	同步：TTL電平（正極/負極）
	綠色同步	綠色同步
數字RGB信號輸入	TMDS（DVI-D連接器）	TMDS（DVI-D連接器）
控制信號輸入/輸出	RS-485：D-Sub 9針	RS-485：D-Sub 9針
	控制鏈路：D-Sub 9針2（輸入/輸出）	控制鏈路：D-Sub 9針2（輸入/輸出）
	IR接收器	IR接收器
信號接口	2路模擬RGB信號、1路數字信號、1路復合視頻信號、1路S-Video信號	2路模擬RGB信號、1路數字信號、1路復合視頻信號、1路S-Video信號
控制信號	RS485  DB9針串接，RS232	RS485  DB9針串接，RS232
電壓	AC140~240V 50/60HZ	AC140~240V 50/60HZ
功率	220W	360W
平均無故障時間MTBF	大于40000小時	大于40000小時
投影引擎整體壽命	大于100000小時	大于100000小時

豐信達大屏拼接顯示單元FXD-DP-100



    產品（創新）特點

    1、 內置亮度智能系統自動檢測調整功能（Isensor）

    由于每一臺投影機在使用過程中，會存在衰減（如燈泡亮度曲線變化）不同的情形，導致整個系統在使用一段時間后，展現出的圖像會出現各個屏間有明顯亮度差（即亮度不一致）。傳統的方式需要人為對每一個投影機的內置基色進行調整，然后對整體系統的顏色進行對比后再分別對各個投影機輸出亮度進行調整，方可達到整個系統顏色一致性。使用新型內置亮度智能系統自動檢測調整功能（Isensor）的專業背投工程投影機，整個系統將隨時對各個投影機進行實時監測，當出現有投影機因燈泡而導致亮度不同于其它投影機時，將啟動內置亮度智能系統自動檢測調整功能（Isensor）對投影機亮度進行自動調整，保證整個系統亮度均勻一致性。免去了以上繁瑣的工作量，為使用人員節省維護時間及降低工作量。

    2、 內置色彩智能系統自動檢測調整功能（Icolor）

    每個投影機的燈泡（Lamp）、分色輪(ColorWheel)、機芯(Engine)做為整個系統中復雜的、獨立的光學元器件，所以系統的整體色彩表現很難達到一致，特別在系統長時間運行之后，每個投影機的燈泡、分色輪、機芯都會出現不同程度的參數曲線變化而導致各個投影機間的出現色彩差異（即色差）。常規的調試方式需要人為對系統中的每個顯示單元進行逐個色彩調整，然后再對比整個系統的色彩顯示，再分別對每個單元屏進行細節調整，方可達到預期的色彩一致效果。使用新型內置色彩智能系統自動檢測調整功能（Icolor）的專業背投工程投影機，當系統在第一次調試完畢后，將這些光學元器件的色彩資料跟隨元件儲存在一起，機器每次使用時系統會自動計算出最佳值，然后啟動色彩調整機制，使得每一臺投影機色彩展現一致，當系統更換元器件時，整個系統也會把色彩自動調整一致。

    3、內置燈泡智能自動檢測調整功能（ILamp）

    燈泡作為大屏幕顯示系統的最大易損品，系統在使用過程中，維護的最大工作即是對系統的燈泡進行頻繁更換及顏色調整。使用新型內置燈泡智能系統自動檢測調整功能（ILamp）的專業背投工程投影機，每個投影機的燈泡參數儲存器可以將各自的色彩參數及特性進行保存，其功能對已調整過的顯示墻系統，在進行燈泡更換時非常有用。燈泡更換后，已裝配好燈泡的顯示單元（即投影機）會自動與整個系統的其它投影機進行數據交換，并通過相互交換后的數據來完成色彩控制調節，從而省去了一旦出現投影機燈泡更換后，要花超長時間來對其顏色、色彩、亮度等繁瑣調試。

    4、內置分色輪智能自動檢測調整功能(Icolor Wheel)

    投影機的分色輪作為其顏色分配的前置元器件，當分色輪出現故障或工作不正常時，對其進行維修或更換后。投影機輸出到屏幕板上的顏色將出現與其它投影機有色彩差異的情形。使用新型內置分色輪智能系統自動檢測調整功能（ILamp）的專業背投工程投影機，每個顯示單元都有各自分色輪的色彩特性儲存器，當對其進行維修或更換后，顯示單元（投影機）的分色輪智能系統會立即辨識出與原舊的不同特性，從而進行自動調整至最佳色彩，使它與其他顯示單元的顏色相匹配，恢復到以前的設定狀態。

    5、多重色域（RGBCMY）獨立調整功能

    常規背投工程投影機對顏色的調試色域為RGB（即紅、綠、藍）三種，主要由RGB三種基色來對每個單元屏幕色彩進行調試。使用新型多重色域（RGBCMY）獨立調整功能的專業背投工程投影機，在系統調試時，可以對各顯示單元的RGBCMY（即紅、綠、藍、青、紫、黃）六種色域進行單獨調試，此功能可使得拼接顯示墻的色彩在極短的時間內達到完美且色彩均勻的展現。

    6、內置多重畫面顯示處理功能（Internal Multi-PIP）

    常規背投工程投影機在單個顯示屏內只能單一處理顯示一類圖像（數字信號、RGB信號或視頻信號），如果在單個顯示屏上或者在整個拼接墻上實現多種不同類型信號的圖像任意跨屏、疊 加、漫游顯示，則需增加外圍處理設備，如需增加圖像處理器、多畫面分割等。使用新型內置多重畫面顯示處理功能（Internal Multi-PIP）的專業背投工程投影機,其內置多重畫面的圖像處理顯示器采用超效能的ASIC芯片，使得顯示墻不需加裝額外處理設備，即可現實不同信號的圖像在單個屏幕或整體屏幕上多畫面任意跨屏、疊加、漫游顯示。避免了因增加外圍處理設備后對信號的衰減而導致圖像顯示質量的降低，同時，節省了額外的圖像處理設備。

    7、內置三維空間梳型過濾處理功能（3-D Comb Filter）

    常規背投工程投影機在多個顯示單元拼接后，在整屏上播放動態視頻圖像時都會存在明顯的邊緣鋸齒現象。使用新型內置三維空間梳型過濾處理功能（3-D Comb Filter）的專業背投工程投影機,通過三維空間梳型過濾器處理后的動態視頻圖像在整屏上播放將去除了邊緣鋸齒現象的弊端，令播放的畫面更為清晰、細膩，圖像邊緣更為順滑。

    8、光學數位均勻度調整（Digital Uniformity Correction）

    常規背投工程投影機在每個單元屏上都會存在一定的中心亮、四周偏暗的現象，即常見的“太陽效應”。使用新型光學數位均勻度調整功能（Digital Uniformity Correction）的專業背投工程投影機,擁用獨特的電子光學調整系統，可在單個屏幕上調整其亮度的明、暗分布，以達到整體拼接顯示墻畫面及亮度的一致性。

    9、高對比度（High Contrast）

    使用TI公司最新的12 Degree DDR芯片，大幅度提高了顯示影像的對比度，對比度高達2000：1（XGA）。有了高對比度的拼接顯示墻，將擁有高清晰、銳利的影像及豐富的色彩表現。

    10、低幾何變形（Super Low Geometric Distortion）

    使用專門針對大屏幕拼接顯示系統設計的高精密短矩鏡頭，低光學幾何變形比率。極易做好垮屏直線（垂直、水平）調整，使在安裝、調試、使用及維護中對系統的機械調整、光學調整變得輕松自如。

    11、強大系統控制軟件功能(system wizard)

    system wizard —系統精靈 自主研發；知識產權；專業創新。
多重控制界面，即技術人員對整個系統專業的調試控制界面；普通操作人員對整個系統的使用操作界面。同時，每個操作人員可對各自的使用操作界面進行自定義，常用的使用模式進行保存及密碼設置。可同時多人對系統進行各自的區域劃分及各自控制，每個不同的操作人員可對自己所控制區域的電腦鼠標進行顏色及大小的設置，以辨別各自的操作情況。

    高度系統集成功能，對大屏幕系統進行全面控制的同時，可與各種中控系統、網絡系統、監控系統進行無縫的完美聯接，可實現遠程控制及共享互聯。

    12、多重曲線防塵、散熱箱體設計

    散熱與防塵一直是電子產品密封性發展的瓶頸，大屏幕拼接系統箱體居于其特性，即足夠大的空間、體積。在不影響光學線路及光學設備裝置的前提下，對外部接入線纜的布置設計為三重曲線走向，每一層以不同材質的防塵材料對系統輸入線纜進行分層防塵。同時在三個折彎處分別設置獨立的進風通道，每一個進風通道分別以不同材質、不同密閉性的防塵材料進行過濾，最大程度的降低投影箱體內灰塵的密度，保證投影光學器件工作的穩定性，極大程度降低了系統維護的工作量及成本。

    技術參數：

主要參數	FXD DP100系列DLP投影機
圖像器件	0.7  單片DDR DMD
標準分辨率	1024 x 768
水平掃描頻率	15-120KHz
垂直掃描頻率	24-120Hz
像素采樣頻率	160MHz
工作分辨率	1900x1200
光輸出	大于900ANSI流明
光源	PHILIPS UHP燈泡120W~132W無級可調
燈泡壽命	8000小時
亮度均勻性	≥90%
對比度	≥2000:1
色彩灰度等級	10bit/色
色彩種類	1G色
模擬RGB輸入	2路，RGBHV(RGBS)，D15接口
視頻輸入/輸出	1路復合視頻， BNC接口
數字RGB輸入/輸出	1路，DVI接口
視頻制式	PAL: B,G,H,I,N&M SECAM-NTSC:M,N,4.43 and Japan
模擬RGB信號	支持分辨率640x480~1600x1200的計算機信號
數字RGB信號	TMDS格式
控制端口	1路RS232輸入和1路RS232輸出，所有投影機的RS232接口可以進行串接，統一連接到控制系統；配置紅外遙控端口
控制參數	電源開/關，輸入信號選擇，對比度調整，亮度調整，色彩調整，圖像縮放、移動定位，頻率調整，相位調整，色平衡調節，狀態讀取，ID設定/清除等
內置圖像處理	對圖像進行水平和垂直方向的放大和移動定位
視頻畫面VE處理	將視頻信號倍線轉換成1024x768分辨率顯示，使圖像畫面更清晰穩定
系統故障自動檢測	系統啟動自檢，LED狀態顯示，輸入信號檢測，燈泡使用時間累計OSD顯示
工作可靠性	可24小時x 7天連續工作
電磁干擾	符合FCC 15部分B類和CE EN55022 B類。符合環保特性，對人體無害
平均無故障時間MTBF	大于30000小時
DMD壽命	100000小時
單屏功耗	≤200瓦
重量	約70Kg（包括箱體）
