水利電力解決應用方案

建設背景

    在信息化高速發展的今天，視頻通信技術已廣泛應用于工業、電信、金融和物業管理等各個行業，在改善勞動條件、保障人員及財產安全、提高工作效率等方面發揮著重要的作用。

    水利作為傳統行業，是國民經濟的基礎設施。日益突出的水資源問題，已嚴重制約著社會發展。水利信息化建設已是刻不容緩，它是實現防汛抗旱科學指揮，水資源統一管理和優化配置，提高水資源利用效率，進一步提高防汛抗旱決策的有效性和可靠性，實現水利現代化的基礎和前提。

    隨著“數字水利”時代已經到來，視頻通信技術也在水利行業得到了廣泛地應用。實施水利設施遠程視頻實時監控系統建設，在閘門、重要水工建筑物以及河道、控制室、配電室等重要工程區域位置布設的圖像監控點，可形象反映水流情況、重要水工設施的運行狀態、水環境等情況，也可及時對可能或正在發生的汛情、旱情、險情、災情進行動態監視，隨時了解現場情況，以便采取相應的預防和補救措施確保水利設施安全運行，是保證運行安全、提高工作效率的重要工具，對領導科學決策和減少洪水災害，緩解城市的防洪壓力，保障人民生命財產的安全具有重要作用。

建設目標

    網真視頻指揮調度系統建設目標是充分利用視頻壓縮技術、多媒體網絡等高新技術手段，建設覆蓋地市水利系統主要河湖、重要河道、水工建筑物及其管理單位的覆蓋面廣、技術兼容、高效實用的系統，實現視頻信息的科學管理。

具體建設目標為：

水利設施管理可視化

    地（市）水利局、縣（區）水利局和水利設施管理處在日常管理中利用系統的遠程監控功能，對分散的水利工程設施實施管理，可以通過視頻監控水庫的蓄水水位情況，保證水位安全；水閘、水泵站及水庫溢洪道使用實時視頻監控，避免誤操作，做到無人值守； 利用視頻監控系統，分析河道水文情況，監控河道上下游及兩岸情況，并監控河道的水質，防止污染。

實現視頻信息資源共享

    通過系統建設，各級水利管理機構可及時對可能或正在發生的汛情、險情、災情進行動態監視，隨時了解現場情況，實現地（市）水利局、縣（區）水利局和水利設施管理處統一的分級管理、分級控制、分級存儲、分級檢索，以便采取相應的預防和補救措施確保水利系統的安全運行。

在水利行業管理中發揮視頻信息輔助決策作用

    充分開發視頻信息資源，實現決策支持的科學化。對于視頻信息的管理，最終從數據處理走向數據挖掘，將其應用于為管理決策提供科學服務。通過對視頻信息的科學利用，得到滿足管理要求的解決方案或可能策略，從而為管理者提供多種解決方案，進一步提高水利系統決策的有效性和可靠性。


視頻會議水利電力解決應用方案

系統結構

    系統依托水利信息網。由于系統采用基于IP網絡的分布式體系結構，因此實現系統各個實體功能的硬件設備可以部署在IP網絡連通的任何地點。

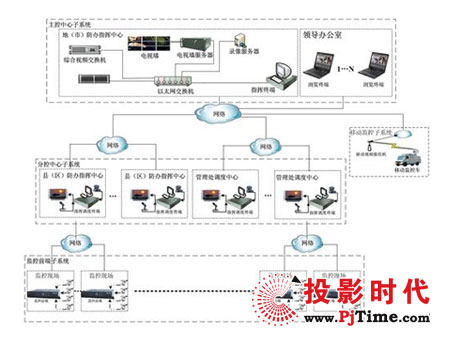

    地市水利系統由地（市、州）水利局、縣（區）水利局兩級水利行政管理部門和重要水利設施管理處組成，分別設立地（市）防辦指揮中心、縣（區）防辦指揮中心和重要水利設施管理處調度中心，系統分為主控中心子系統、分控中心子系統、監控前端子系統、移動監控子系統，結構圖如下。

    現場監控點：通常由攝像機、云臺、防護罩、云臺解碼器、監控終端及相關溫度、煙霧傳感器組成，用來采集視頻信號和環境數據并傳輸?shù)街付ǖ闹笓]終端上，同時接收網絡送來的各種控制信號來控制云臺及攝像機的動作。

    本級指揮中心：通常由指揮終端、一體化攝像機、相關視頻顯示設備組成。一方面用來監控各監控點的圖像，同時又具有指揮、會議、數據協作的功能。

    上級指揮中心：通常由綜合視頻交換機、指揮終端、一體化攝像機、相關視頻顯示設備組成。一方面用來監控各監控點或較低級指揮終端的畫面，同時又具有指揮、會議、數據協作的功能。

系統功能

調度指揮功能

    借助于視頻指揮調度系統獨具的多種級別和權限模式設置，上級指揮員或管理者通過指揮調度終端可以向下級發布指揮和調度命令，上下級各個部門、各級領導與下屬之間可以實時地進行音、視頻信息的雙向交流。

    指揮調度人員可實現點對點指揮調度、點對多點指揮調度、多組指揮調度、插入指揮調度多種指揮方式。地（市）防辦指揮中心的調度人員在日常管理過程中可以利用視頻指揮調度功能與各縣（區）防辦指揮中心和重要水利設施管理處調度中心的工作人員進行業務協調。

    在汛情或旱情發生時，各級防辦指揮中心的調度人員組織相關重要水利設施管理處調度人員調用設置在堤壩、河道、涵洞等地監控點圖像，與專家進行遠程會商，統一組織流域內或跨流域的水利資源調節調度。

視頻會議功能

    根據用戶的應用需求，召開傳統視頻會議，進行雙向音視頻交流互動。主席可以設定多個例會，每個例會包含相對固定的成員，主席可以方便地組織會議。會議成員可隨時加入和退出會議組。主席可以對各個會場的發言權進行控制，并可廣播某一分會場。系統支持多種會議形式：即時會議、支持例會、多組會議。

視頻會議遠程視頻監控功能

    用戶能靈活切換現場視頻畫面、控制云臺和攝像頭，方便地組合顯示一至九路的視頻畫面并支持雙向語音可視對講。支持點對點監控、點對多點監控、多點對一點監控、多點對多點的監控多種監控模式。

   通過圖像監控點對管轄范圍內的河湖、重要河道及水務工程設施的重點部位進行實時圖像監控，及時了解重要水務設施的運行情況，河道輸水、水面漂浮物及水環境保護的有關情況。

現場擴音呼叫對講功能

    地（市）、各縣（區）防辦指揮中心和各重要水利設施管理處調度中心可以利用本系統對講功能直接對現場人員直接通話，進行現場指導，現場人員也可以在接收到指揮中心命令后，實時向指揮中心進行匯報。
當現場人員有情況向指揮中心匯報時，可以利用本系統主動向指揮中心發起呼叫，并向指揮中心進行工作匯報，同時接受指揮中心下達的命令。

電視墻多畫面顯示功能

    地（市）防辦指揮中心可安裝多臺網絡視頻矩陣，用戶通過網絡視頻矩陣控制終端任意選擇瀏覽監視現場多路視頻畫面，通過大屏幕電視墻實時顯示。若監控點較多時，可以根據需求設置各種圖像顯示輪詢方案，保證監控點的實時顯示，便于系統管理員統一指揮、集中調度。

數字錄音、錄像功能

    地（市）防辦指揮中心、各縣（區）防辦指揮中心和各重要水利設施管理處調度中心可安裝多臺視頻錄像服務器，視頻錄像服務器支持視頻的錄制和查詢檢索回放等功能。用戶通過錄像服務器控制終端選擇任意多路現場的畫面隨時手動錄像、也可根據要求設定定時錄像和設定聯動報警觸發錄像。

    用戶經授權通過web瀏覽器可根據終端名稱、錄像時間、錄像地點、錄像事件特征，隨時查詢檢索視頻文件，遠程播放所需視頻圖像。

多種級別權限設置

    用戶權限管理規定了對其他各終端的三種權限：指揮權、監視權和控制權。系統進行配置時可以根據實際的隸屬關系進行靈活的權限設置。發生爭用時，級別不同的級別優先，級別相同的時間優先。

通過綜合視頻交換機可以根據用戶管理需求進行靈活的級別和權限設置，能夠適用于各種管理方式。

無線視頻監控接入

    系統通過移動監控子系統支持無線視頻監控接入。在突發情況應急指揮過程中，移動監控前端可根據指示，進入到指定現場傳回實時的現場圖像信息，使指揮人員能夠靈活、及時地了解一線的情況。

拍照功能

系統支持拍照功能，終端處于監控模式時可以隨時抓取所需圖像。

外設控制功能

支持遠程攝像機、云臺控制，云臺控制方式可選（連續、步進）。

為了節省監控點接入帶寬，支持對DVR和視頻分割器進行控制，并實現遠程的圖像瀏覽切換等操作。

字幕播放功能

    系統內嵌字幕播放功能。在指揮和會議進行中，可以同時發送字幕，且支持多種字幕發送方式。字幕可隨視頻輸出，方便消息通告、指示下達等。

支持各類終端用戶名稱文字顯示疊加功能、文字字體、顏色可選。

分布式流媒體轉發

    流媒體轉發服務器提供視頻轉發服務，實現應用層組播，提高響應訪問的效率，提高帶寬利用率，同時可提供視頻流格式、信令控制協議轉換等設備代理服務。實現多客戶端復用相同前端設備圖像的流媒體轉發管理和前端設備流媒體帶寬限制管理,以保證有限帶寬下的多路同時訪問和降低前端設備的網絡負荷。

    流媒體轉發服務器具有大容量處理能力，同時多個流媒體轉發服務器之間支持級聯，可以根據系統規模和性能要求分布式靈活部署，方便系統規模的擴展。


視頻會議系統特點

可靠性

    系統軟件設計采用C/S架構，穩定性好；監控前端采用嵌入式設計，采用專用芯片，結構緊湊、功耗低、可靠性高。

易用性

緊密結合用戶不同應用需求，系統操作流程明晰、高效；軟件界面簡潔、友好，易于操作和使用。

音視頻效果好

   系統采用先進的MPEG-4/H.264數字視頻編碼技術和多項網真自有專利的音視頻壓縮處理技術，提供高清晰、實時、全動態圖像和高保真聲音。

擴展性

系統采用分布式結構設計，核心設備視頻管理服務器、流媒體轉發服務器具有大容量的處理能力并支持級聯，方便系統容量的擴展；業務功能采用模塊化設計，可以根據用戶需求，方便地與可選的增強功能模塊進行集成，擴展系統功能。

經濟性

    系統的核心設備由我公司自主研制生產，核心系統軟件全部為自有知識產權，并可兼容多種音視頻相關外圍設備，使產品成本大大降低。系統基于IP網絡運行，可以運行在LAN、WAN、INTERNET等網絡環境，SDH、ATM、微波、衛星、GSM、CDMA等通信鏈路，與用戶的其他數據和語音業務共用一個網絡，充分利用用戶現有信息基礎設施。

網真視頻會議產品介紹
