液晶拼接幕墻技術在閉路系統的應用

    隨著液晶顯示技術、嵌入式硬件拼接技術、多屏圖像處理技術、信號切換技術等電視幕墻相關技術的發展，新型拼接幕墻在工程應用的終端大屏幕顯示設備中得到迅速普及，特別是嵌入式液晶拼接幕墻，雖推出市場的時間不長，但受到了廣泛歡迎。液晶拼接幕墻作為平安城市指揮中心、鐵路（地鐵）、港口、碼頭監視系統、智能交通管理監控中心、國防或軍事監視系統、電力調度監控系統、大型廠礦監控系統、金融管理監控系統、電視臺或大型演播中心監視幕墻、大型演出場所背景幕墻、視頻會議等信息匯集、處理的關鍵顯示設備，具有將各類計算機模擬/數字信號、復合視頻信號、色差信號等在大屏幕上顯示，并實現信號的切換、疊加、組合等功能。

　　液晶（LCD）拼接幕墻是區別于背投（DLP）電視墻、等離子（PDP）電視墻的高新技術拼接幕墻，本文具體闡述其實施的技術優勢，并通過具體實施例加以說明。

　　一、拼接幕墻概述

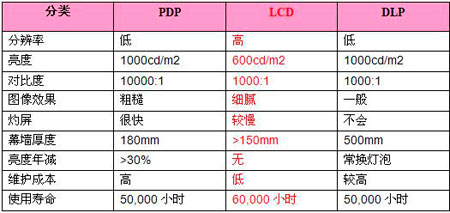

　　眾所周知，當前在拼接大屏顯示領域各廠商及各種各樣的技術，可謂百花齊放，各領風騷，但歸根到底，可以分為三大技術，其中，又以液晶拼接幕墻最具發展優勢。

　　1、 背投拼接幕墻

    DLP的技術原理很簡單，在背投單元內部設置一部投影機，發出的圖像經透鏡放大后通過鏡片反射投影到屏幕背面，就是背投。DLP拼接幕墻本身分類繁多，各種技術名詞層出不窮，但總結起來，其突出的特點是單元尺寸大、技術相對比較成熟，拼接縫較�。黄渲饕�缺點體積大、壽命短、畫面質量不高。

　　2、 等離子幕墻

　　PDP等離子作為家用于顯示動態圖像時，由于在使用初期有高亮度、高對比度、高色域、寬視角等特點而受到不少用戶的好評，但應用于安全防范領域或需要長時間顯示靜態圖像或者圖文時，例如用來做監視器或者拼接成電視幕墻，則存在嚴重的缺陷：顯示靜態圖像容易產生殘影甚至燒屏，即出現所謂的等離子烙印，亮度衰減較快，一旦出現烙印或亮度下降后不可恢復；可靠性較低，耗電相較其他技術偏高。目前，已有專門用于拼接的42"屏上市，（其邊框間隔約5mm），但價格比較昂貴。在現今技術水平下，PDP無法克服的缺點嚴重阻礙了其在商用大屏幕顯示市場的應用。

　　3、液晶拼接幕墻

　　液晶是當今最高端、最理想的顯示設備，其優異的性能，已經獲得了廣泛認可。液晶拼接幕墻采用液晶屏作為拼接單元，克服了DLP和PDP幕墻的缺點，提供了一種性能優異，使用靈活的拼接幕墻。
當然，由于目前液晶產品的背光源發光體仍采用陰極真空管（CCFL），其燈管兩端的燈絲及管座限制了液晶板的尺寸，目前拼屏所用的DID液晶屏的邊框仍有11mm的寬度，因此拼接縫稍大是液晶拼接幕墻的缺點，但隨著LED背光源技術的投入，這一缺陷將會得到明顯的改善。
