NMP網絡多媒體廣告播放解決方案

一、背景說明
    近年來，國內廣告機產業蓬勃發展，一方面是因?yàn)橐壕�屏的價格大幅下降，安裝廣告機的成本越來越低；另一方面則是國內的商業與消費環境越來越發達，廣告商的需求越來越大。所以現在無論是電梯大堂、車站大廳、公交車、出租車、火車地鐵、酒店大堂.、大賣場、便利商店 .. 等地，到處都可以看到廣告機的安裝與廣告的播放。

    目前所安裝的廣告機大部分都是單機的，要更換廣告影片時需要更換播放機的CF卡或是DVD光盤，但是隨著廣告運營商的規模越來越大，要更換與管理這些廣告機的播放內容變得越來越不容易；另一方面廣告主也越來越講究分眾行銷，他們希望他們的廣告可以直接對他們的目標觀眾播出，而不是全部的廣告機一起播放。要讓廣告機所播放的影片可以自動更新，或者管理者可以遠程分別指定各廣告機的播放內容，監控各廣告機播放狀態，或是統計各廣告的播放次數，最簡單的方法就是把這些廣告機都接上網絡，并由位于管理中心的服務器統一管理這些廣告機的播放內容。不過一般的廣告媒體播放機并不具有聯網的功能，最常用的解決方案是用計算機，不過計算機并不是一個好的解決方案，因?yàn)橛?jì)算機架構復雜而且不穩定，容易招到破壞或侵入，整體的運營與維護成本很高。

二、方案特色說明
    研創科技所代理的DigiSignage網絡多媒體廣告播放系統，提供了一個方便好用而且穩定可靠的解決方案，它具有下列幾項特色：
(A) 穩定的系統架構：播放機采用非 Windows操作系統的嵌入式系統，穩定性高，且不易被侵入破壞，另外內置看門狗， 系統會自動偵錯重啟。
(B) 系統集成度高：播放機的大小僅有133.5mm x 113.5mm x 25mm，一個手掌可以輕易掌握；耗電量小，僅僅約8Watt， 不須配置風扇，大大增加穩定性，且可以安裝在密閉的空間里面。
(C) 功能齊全完備：播放機搭配了一個廣告管理軟件，這個軟件的功能包括排程更新各播放機的播放內容、監控各播放機的目前狀態、統計各播放機的播放廣告次數、實時發送滾動文字訊息到各播放機；廣告管理服務軟件采用Web 接口，只要有可以用瀏覽器接上網絡，就可以控制這個廣告管理軟件。
(D) 跨網絡運作：目前市面上也有許多號稱可以網絡控制的多媒體廣告播放機，其實只能在內網運作，跨到外網就無法運行，但實際上真正具有實用性的應用大部分是跨到外網的。DigiSignage 的網絡媒體播放解決方案采用主動連接方式，意思就是說各播放機一旦連上網線后，它會自動根據內置的服務器IP地址，主動連上服務器，接受服務器的控制與命令，這樣的運作模式可以輕松解決防火墻隔絕問題，讓網絡廣告機真正可以做到跨網絡運作。
(E) 多種運作模式：除了上面提到的跨網絡連上服務器的運作模式外，系統還提供兩種不需要使用服務器的運作模式，一種是在Windows的網絡環境下，自動找到位于同一內網的播放機，然后利用FTP傳送廣告文檔；另一種模式則是使用telnet或 SSH 聯機控制；多重運作模式的提供，方便使用者根據自己的需求，采取最經濟實惠的運作模式。
(F) 擴充性大：有部份的延伸機種，擁有 RS232串口、USB接口與紅外線接口，多了這些接口，可以設計更多元的應用方案，例如外接觸摸屏、商品條形碼掃瞄器、打印機、紅外線遙控、RS232協議控制等，詳見 NXP 應用范例一節。

三、系統架構與運作原理說明
下面以某個連鎖商場為例子，說明整個系統的系統架構與運作原理。

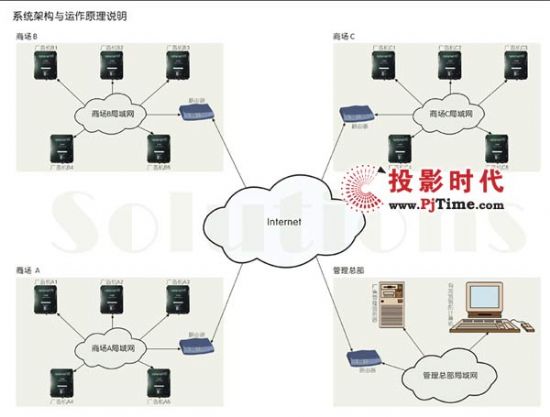

(a) 系統架構圖
    假設這個連鎖商場有三家商場(商場A、商場B與商場C)，每家商場打算安裝5個播放機(A1-A5,B1-B5與C1-C5)，每家商場都有自己的內部局域網，這些播放機都透過網線連到商場內部的局域網，每家商場的局域網再透過ADSL或網絡專線，連上Internet；在 Internet的另外一端是商場的管理總部，廣告管理服務器架設在管理總部?jī)?nèi)，這個廣告管理服務器使用Web 接口，所以管理者可以使用自己的計算機(或是任何有瀏覽器可以連上網絡的計算機)，打開瀏覽器，連上廣告管理服務器，進行遠程播放機(A1-A5,B1-B5與C1-C5)的管理與設定動作。

(B) 系統運作原理
b-1. 播放機端：播放機電源接通后，系統會在一秒鐘內完成開機并開始檢查網絡有沒有通，能不能連上所指定的廣告管理服務器，如果無法連上，播放機會稍后在連，直接就CF卡里面的視頻文檔進行播放；如果網絡有接通，而且可以連上廣告管理服務器的話，播放機就會開始比對目前的播放列表與服務器上的播放列表是否一致，如果不一樣，播放機就會開始進行下載動作，下載完畢后就會開始播放。

    系統每隔一分鐘會回傳心跳給服務器，在心跳回傳的同時，各播放機會一并檢查是否有新的播放列表，或是是否有新的滾動文字訊息，另一方面各播放機心跳回傳的同時，也會告知服務器目前播放機正在播放什么廣告，服務器會把這些訊息記錄在數據庫里面，以方便報表制作使用。

b-2. 服務器端：
服務器端可以進行的管理動作與功能如下：
(1) 查看各播放機運行狀態


(2) 對各播放機設定專屬的播放列表
(3) 設定更新廣告的時間
(4) 將播放機分群管理，不需一臺一臺設定播放列表
(5) 統計所有播放機的播放紀錄
(6) 傳送實時的滾動文字訊息
(7) 管理與設定播放列表
(8) 支持多語言接口：中文、繁體中文、英文、韓文
(9) 采用 Web 協議，只要有瀏覽器的計算機，就可以連上來進行管理
