值得信賴 兆科恒業收發器系列產品

來源:投影時代 更新日期:2008-06-10 作者:pjtime資訊組

VGA雙絞線收發器

    兆科是國內最早從事大屏幕投影顯示系統的控制、切換及信號處理設備的研發和生產的企業。在技術上,兆科公司緊跟當前國際最新發展動向,不斷完善,不斷創新,不斷發展,推出了一批具有高技術水準的新產品,形成十一大系列,一百余品種的產品體系,覆蓋了顯示系統的信號分配、信號切換、信號處理、集中控制等領域。產品廣泛應用于軍隊、國家機關、電力及電信調度等國民經濟重要部門,并且樹立起自己的品牌――兆科。

BTT-01A/BTR-01A


BTT-01A發送器


BTR-01A接收器

    BTT-01A/BTR-01A VGA信號雙絞線收發器,由發送器BTT-01A和接收器BTR-01A組成,使用雙絞線作為傳輸線。發送器BTT-01A輸入為VGA接口,輸出為RJ45接口,其作用是將RGBHV非平衡信號轉換為平衡信號,這樣便可與雙絞線匹配連接。接收器BTR-01A輸入為RJ45接口,輸出為VGA接口,可將平衡信號轉換為非平衡信號,以便與通用顯示設備(投影機或顯示器)相連接。BTR-01A具有RGB延時矯正功能,可矯正普通雙絞線的RGB傳輸時延差,消除由此產生的RGB分色問題。 雙絞線收發器使用通用網線(CAT5)作為傳輸線,因而可簡化工程布線,降低成本。雙絞線傳輸對共模干擾具有很強的抑制作用,能消除系統中經常出現的地線干擾問題。

BTT-01A/BTR-01B

    BTT-01A/BTR-01BVGA信號雙絞線收發器,由發送器BTT-01A和接收器BTR-01B組成,使用雙絞線作為傳輸線。發送器BTT-01A輸入為VGA接口,輸出為RJ45接口,其作用是將RGBHV非平衡信號轉換為平衡信號,這樣便可與雙絞線匹配連接。接收器BTR-01B輸入為RJ45接口,輸出為1路VGA接口,1路5BNC。可將平衡信號轉換為非平衡信號,以便與通用顯示設備(投影機或顯示器)相連接。BTR-01B具有RGB延時矯正功能,可矯正普通雙絞線的RGB傳輸時延差,消除由此產生的RGB分色問題。 雙絞線收發器使用通用網線(CAT5)作為傳輸線,因而可簡化工程布線,降低成本。雙絞線傳輸對共模干擾具有很強的抑制作用,能消除系統中經常出現的地線干擾問題。

兆科視頻/音頻雙向雙絞線收發器

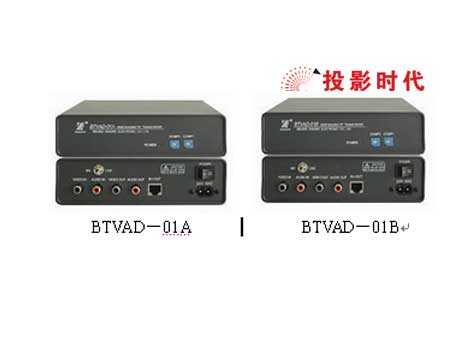

視頻/音頻雙向雙絞線收發器 BTVAD-01

   BTVAD-01視頻/音頻雙向收發器由BTVAD-01A和接收器BTVAD-01B組成,可在一條超五類網線上進行雙向視頻/音頻傳輸,每一方向可傳輸1路視頻加1路音頻。由此,使用本產品可構成雙向視頻會議通信,而占用資源僅為一條普通網線,是一種經濟實用的解決方案。使用超五類或六類網線作為傳輸線,傳輸距離可達1000米。


技術性能與指標

OTD-100/OTD-200 DVI信號光纖收發器

    DVI信號光纖收發器有單模和多模兩個系列產品。OTD-100為單模光纖收發器,OTD-200為多模光纖收發器。DVI光纖收發系統由發射器和接收器兩部分組成,使用4根光纖傳輸1路DVI信號,最大傳輸距離單模20km,多模0.550km。主要用于計算機圖形DVI信號的長距離傳輸。發射器OTD-100T/OTD-200T輸入為1路DVI信號,輸出為4路LC光纖接口,分別為R、G、B、CK。接收器OTD-100R/OTD-200R的輸入為4路LC光纖接口,分別為R、G、B、CK。輸出為1路DVI。在進行連接時,必須將收發兩端的光纖接口R、G、B、CK對應連接,不可交叉連接,否則將無法傳輸信號。

    DVI信號光纖收發器采用了數字傳輸技術,信號以數字形式在光纖中傳輸。發射器OTG-100T將DVI數字信號通過光電轉換,變?yōu)楣庑盘,通過光纖傳輸。接收器OTD-100R將光信號轉換為DVI數字電信號。系統可兼容VGA、SVGA、XGA、SXGA、UXGA模式信號。

    光纖傳輸?shù)娘@著優點是實現了DVI信號的遠距離傳輸,滿足了大型顯示工程的需求。光纖傳輸以光纖為傳輸媒介,隔離了收發兩地間的電氣連接,可有效的消除地線回路干擾。光纖傳輸無電磁輻射,具有優良的保密性能。

OTG-100/OTG-200 VGA信號光纖收發器



    VGA信號光纖收發器有單模和多模兩個系列產品。OTG-100為單模光纖收發器,OTG-200為多模光纖收發器。VGA光纖收發系統由發射器和接收器兩部分組成,使用4根光纖傳輸1路VGA信號,最大傳輸距離單摸20km,多模0.55km。主要用于大型顯示系統中計算機圖像的長距離傳輸。發射器OTG-100T/OTG-200T輸入為1路VGA信號,1路監視輸出,可用于連接本地監視器。輸出為4路LC光纖接口,分別為R、G、B、CK。接收器OTG-100R/OTG-200R的輸入為4路LC光纖接口,分別為R、G、B、CK。有1路VGA輸出輸出,1路DVI輸出,兩路可同時輸出。在進行系統連接時,必須將收發兩端的光纖接口R、G、B、CK對應連接,不可交叉連接,否則將無法傳輸信號。
    VGA光纖傳輸系統采用了先進的數字處理和傳輸技術,信號以數字形式在光纖中傳輸。發射器將模擬VGA信號轉換為數字信號,再通過光電轉換,變?yōu)楣庑盘,?jīng)光纖傳輸。接收器將光信號轉換為數字電信號,再通過轉換電路將數字信號轉換為模擬VGA信號。系統可兼容VGA、SVGA、XGA、SXGA、UXGA模式信號。在發射器和接收器內均有計算機系統,可對信號源進行自動檢跟蹤,并調整設備的有關工作參數,使之與輸入信號匹配。

    VGA信號光纖傳輸系統與傳統的模擬信號電纜傳輸方式比較,在以下方面具有明顯的優勢。

    第一. VGA信號遠距離高質量傳輸。由于采用數字化光纖傳輸方式,徹底消除了模擬信號在電纜中長距離傳輸產生的信號模糊和拖尾現象。信號傳輸基本達到無損失,圖象清晰再現。

    第二. 發射器和接收器無電氣連接,實現了完全電隔離,因此可徹底消除地線干擾。

    第三. 光信號易于屏蔽,無電磁輻射,保密性好。
