為啥子要DIY投影機

    首先申明這里既沒有人“中毒”根本沒有人“放毒”:完全本著和平利用人類非物質文化遺產的精神,窮人們選擇了DIY投影。DIY投影機不侵犯任何專利權,也不構成剽竊,更與猖獗,但是深受網友尊敬的盜版事業毫無關系。

    當然,選擇DIY投影機的另一個重要原因除了保護日本企業的專利權不被我國國民使用,以及共享人類非物質文化遺產外,主要還包括目前的個人家庭預算緊張的問題。

為啥子要DIY投影機

為啥子要DIY投影機

    其實,本來也想哈日一次的,但是沒有人給咱們機會,那么也就沒有必要用自己的熱FACE去貼別人的冷臀部了。那些稍微性能好一些的家用投影,哪怕是720p分辨率的價格也都在萬元以上——咱要袋子里可沒有這么多閑錢。

    而自己DIY投影機的成本則要低很多,三四千塊錢足夠用了,而且還能成為向朋友炫耀的杰作。

    不過,要論效果,自己DIY的倒是很難達到專業水準:什么亮度啊、畫面銳利度、對比度、以及均勻度都會差一些。但是本著夠用就好的原則,看看大片還是沒有什么問題的哦。

    自制投影機的另一個大問題是調教。好多人反映自己的DIY產品色彩表現差距很大,其實很可能是大家沒有把效果調整到最佳的狀態,而不是整套設備不行。當然有的時候也與設備的品質有關系。

DIY投影機基本原理解釋

    為什么DIY玩家都是第一次玩,成功率幾乎100%呢?原因很簡單,那就是投影機的原理本來就很簡單——制作過程幾乎不決定成敗,而僅僅與最終的效果有關系。如果要對制作人有什么要求,那就是善于動手,而且分得清上下左右就好了。

自制投影機工作原理

自制投影機工作原理

    DIY工作最主要的包括四步:光源、散熱、顯示屏幕和光學部分。

  其中復雜的是光學系統,他必須把點光源匯聚再變成平行光(燈泡光源是點光源)。然后光線透射過拆了背光的液晶顯示器的面板,再有光學系統匯聚至鏡頭,投射到墻上。

    說的明白點就和幻燈機差不多:幻燈機放膠片就可以看到墻上的圖像,現在把膠片換成一個無背光的液晶屏幕,屏上的東西就跑到墻上去了。

    哦對了,當然還需要把圖像信號輸出到液晶屏幕上,所以拆解液晶顯示器的時候,驅動和解碼部分,甚至接口要保留完整哦。通常選擇的顯示器要求分辨率越高越好,面積越小越好。而且拆的時候除了背光其它要完好!

DIY投影機哪里放,做個箱子先

    雖然搞到的是個14.1英寸的屏幕,但是個子還是比人家工廠里的0.7英寸芯片大多了,——這也有很好的優勢,開口率高!不過,這大家伙總要有個地方放,所以做一個箱子是少不了的活計了。

    本來想學老外用鐵箱子,但是金屬箱子不容易做……悄悄人家這個電源盒子,可真裝不下咱們的14.1英寸的屏幕

DIY投影機哪里放,做個箱子先

    后來想換成木頭的箱子,但是還是感覺不容易做——本人比較懶,所以,目前就決定采用紙箱子了。

14.1英寸的屏幕

14.1英寸的屏幕

光學系統也需要支架

    光學系統很重要,支架隨便教材用泡沫了——雖然不結實但是處理起來絕對頂呱呱的方便!

    當然,散熱通風對紙箱子格外重要:我可不希望著火啊!所以風扇先行隨箱子奉上了!

    鏡頭和電源線的布線也需要現行完成。這里面必須計算清楚透鏡等光學設備的焦距,從而保證優秀的聚焦,以及很好的消除投影畫面邊緣的暗角。這很重要哦!

DIY投影機光學系統也需要支架

DIY投影機光學系統也需要支架

DIY投影機光學系統也需要支架





DIY心臟一燈室的秘密

DIY投影機心臟一燈室的秘密

   燈泡怎么放可是DIY成功的重中之重!

   金屬盒、電源、透鏡(起到生成平行光作用),以及寶貴的燈泡!當然不是什么高檔燈泡,不過湊活著用吧!畢竟包這個行當就是為了省錢啊。

    同時,散熱問題也要同期解決,我這個抽風機可是不簡單的哦。

DIY投影機心臟一燈室的秘密

DIY投影機心臟一燈室的秘密

DIY投影機心臟一燈室的秘密

DIY投影機心臟一燈室的秘密

拆解液晶做“芯片”

DIY投影機

    拆解液晶顯示器做芯片可是關鍵步驟:大家必須小心,別光源不要了可以直接扔掉,但是其它部分要玩好,尤其是接線哦。

DIY投影機拆解液晶做“芯片”

DIY投影機拆解液晶做“芯片”

給芯片做一個支架

DIY投影機

   其實這真的很簡單,不信大伙看看:只不過是用一塊紙漿板把液晶面板固定起來,這樣才能保證投影機的光路正常工作。其中的要點是小心屏幕,以及屏幕的驅動電路不要碰壞了。

DIY投影機給芯片做一個支架

DIY投影機給芯片做一個支架

DIY投影機給芯片做一個支架

基本完工初具雛形

DIY投影機

   終于接近完工:其實已經完工,就是沒有經過檢驗而已啊,所以……還要保守一些啊

   可以看到自制投影機從光源到鏡頭的完整光路,然后,蓋上蓋子就成了我的家庭影院了。

DIY投影機基本完工初具雛形

DIY投影機基本完工初具雛形

DIY投影機基本完工初具雛形



開機啦!星光四射

DIY投影機

   接通電源,燈亮了:基本成功,接下來就看自制投影機的畫面如何了!

DIY投影機開機啦!星光四射

DIY投影機開機啦!星光四射

DIY投影機開機啦!星光四射

DIY投影機開機啦!星光四射

出了一點點小問題

DIY投影機

    第一次開機,一切正常,除了畫面:咦怎么回事,原來是投影機的光路沒有計算好,光源芯片距離太近了!調整一下,四周的暗角已經明顯沒有了。

DIY投影機出了一點點小問題

看看亮度和對比度效果吧

DIY投影機

    最開始已經說過了,別對亮度報什么希望,不過如果有好的燈泡,那就不一樣了。大火比較一下開燈和關燈條件下的畫面吧。

    對比度方面與面板有很大關系,不過自認這個還好了啊。白色部分非常優秀,而黑色部分也能到10%左右,自己非常滿足了。

DIY投影機看看亮度和對比度效果吧

DIY投影機看看亮度和對比度效果吧

DIY投影機看看亮度和對比度效果吧



大上美圖,大家看

DIY投影機

DIY投影機大上美圖,大家看

DIY投影機大上美圖,大家看

DIY投影機大上美圖,大家看

DIY投影機大上美圖,大家看



自制DIY投影機游戲的畫面

   這個大屏幕玩游戲可比原來的14.1英寸爽多了,投影機就是投影機,哪怕再簡陋也是投影機啊

自制DIY投影機游戲的畫面

自制DIY投影機游戲的畫面

自制DIY投影機游戲的畫面

自制DIY投影機游戲的畫面



DIY投影機HDTV 720P 三星演示片

    高清就是高清,效果不一般啊

DIY投影機HDTV 720P 三星演示片

DIY投影機HDTV 720P 三星演示片

DIY投影機HDTV 720P 三星演示片

DIY投影機HDTV 720P 三星演示片

DIY投影機HDTV 720P 三星演示片

DIY投影機HDTV 720P 三星演示片

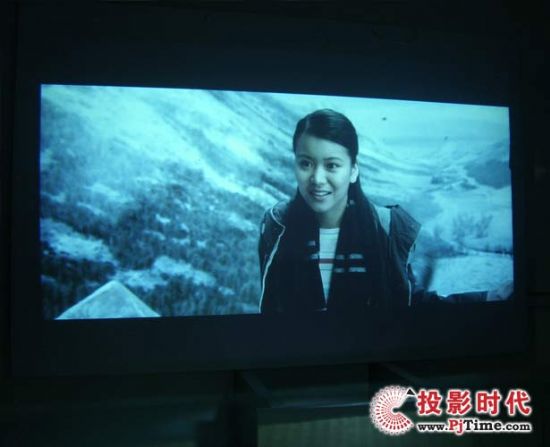

DIY投影機電影的效果

   DVD電影效果自然沒有高清演示片好,不過也很不錯,畢竟屏幕大了、畫面也大了、場景感顯著增加了——這就是投影機的餓好處!

DIY投影機電影的效果

DIY投影機電影的效果

DIY投影機電影的效果



DIY投影機TV電視投影效果圖

DIY投影機TV電視投影效果圖

DIY投影機TV電視投影效果圖

最后秀秀我的家庭影院全景

DIY投影機

   因?yàn)闊襞莸牧炼冗是沒有達到最理想,目前依然打算搞個高增益的幕來彌補

DIY投影機最后秀秀我的家庭影院全景

DIY投影機最后秀秀我的家庭影院全景

DIY投影機最后秀秀我的家庭影院全景
