平板電視四大類接口詳解

平板電視的四大類接口

    在平板電視市場高速發展的同時，電視背部接口也引起了消費者的廣泛關注。作為數字電視，現在不僅僅是用來觀看電視，很多用戶都開始用它與數碼相機、硬盤硬盤、電腦、微軟Xbox 360、索尼的PS3和任天堂Wii游戲機等設備進行鏈接，這時對接口就有一些要求，像HDMI接口、USB接口都成為了高清平板電視的主流接口。到底哪些為目前液晶、等離子電視的必備接口呢？下面筆者就從必備、使用、可選、趨勢四大方面對接口進行了簡單解析，一起來看看吧。

    四大類接口

    ● 必備接口：

    ·HDMI接口：是最新的高清數字音視頻接口，收看高清節目，只有在HDMI通道下，才能達到最佳的效果，是高清平板電視必須具有的基本接口。

    ·DVI接口：是數字傳輸?shù)囊曨l接口，可將數字信號不加轉換地直接傳輸?shù)斤@示器中。

    ·色差分量接口：是目前各種視頻輸出接口中較好的一種。

    ·AV接口：AV接口實現了音頻和視頻的分離傳輸，避免了因音／視頻混合干擾而導致的圖像質量下降。

    ·RF輸入接口：是接收電視信號的射頻接口，將視頻和音頻信號相混合編碼輸出，會導致信號互相干擾，畫質輸出質量是所有接口中最差的。

    ● 實用接口：

    ·光纖接口：使用這種接口的平板電視不通過功放就可以直接將音頻連接到音箱上，是目前最先進的音頻輸出接口。

    ·RS-232接口：是計算機上的通訊接口之一，用于調制解調器、打印機或者鼠標等外部設備連接。帶此接口的電視可以通過這個接口對電視內部的軟件進行維護和升級。

    ·VGA接口：是源于電腦顯卡上的接口，顯卡都帶此種接口。VGA就是將模擬信號傳輸?shù)斤@示器的接口。

    ·S端子：是AV端子的改革，在信號傳輸方面不再對色度與亮度混合傳輸，這樣就避免了設備內信號干擾而產生的圖像失真，能夠有效地提高畫質的清晰程度。

    ● 可選接口：

    ·USB接口：是目前使用較多的多媒體輔助接口，可以連接U盤、移動硬盤等設備。

    ·藍牙接口：是一種短距的無線通訊技術，不需要鏈接實現了無線聽音樂，無線看電視。

    ·耳機接口：使用電視無線耳機可在電視靜音的情況下，自由欣賞精彩節目。

    ● 趨勢接口：

    ·DisplayPort接口：可提供的帶寬就高達10.8Gb/s，也允許音頻與視頻信號共用一條線纜傳輸，支持多種高質量數字音頻。

五個必備接口

必備接口：什么是HDMI接口？

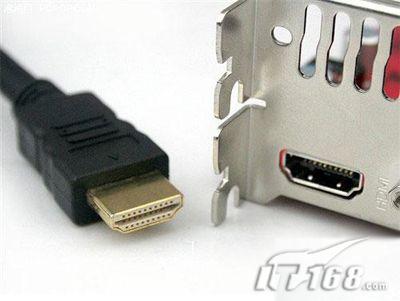

　　HDMI是新一代的多媒體接口標準，全稱是High-Definition Multimedia InteRFace，中文意思為高清晰多媒體接口，該標準由索尼、日立、松下、飛利浦、東芝、Silicon image、Thomson (RCA)等7家公司在2002年4月開始發起的。其產生是為了取代傳統的DVD碟機、電視及其它視頻輸出設備的已有接口，統一并簡化用戶終端接線，并提供更高帶寬的數據傳輸速度和數字化無損傳送音視頻信號。

　　2002年12月，7家公司正式推出了HDMI 1.0規格。

　　2004年5月，HDMI 1.1規格發布。

　　2005年8月，推出了HDMI的1.2版，為了更好的兼容PC系統，1.2版增加了若干條非常重要的改進，以方便PC連接和數字音頻流等的傳輸。

　　2005年12月，推出HDMI 1.2a標準增加了CEC功能，并且完善了測試規范，CEC功能可以通過一個遙控器對所有家庭娛樂設備進行控制。

　　2006年5月22日，制定HDMI標準的7家企業共同宣布了HDMI 1.3，新標準將帶寬和速率都提升了2倍以上，達到了340MHz的帶寬和10.2Gbps速率，以滿足最新的1440P/WAXGA分辨率的要求。

　　傳統的AV復合和色差接口都需要獨立分開音頻和視頻數據線來傳輸信號，同為數字接口的DVI接口則并不支持音頻傳輸，目前唯有HDMI具備了在一條數據線上同時傳送影音信號的能力，因此人們也習慣把HDMI稱為高清一線通。

      ● 必備接口：什么是DVI接口？

　　DVI（Digital Visual InteRFace）接口，即數字視頻接口。DVI接口標準是1999年由Silicon Image、Intel（英特爾）、Compaq（康柏）、IBM、HP（惠普）、NEC、Fujitsu（富士通）等公司共同組成DDWG （Digital Display Working Group，數字顯示工作組）推出的接口標準。

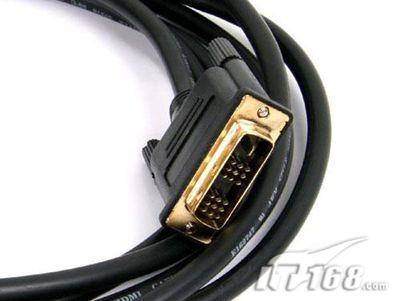

DVI接口

　　DVI接口是以Silicon Image公司的PanalLink接口技術為基礎，基于TMDS（Transition Minimized Differential Signaling，最小化傳輸差分信號）電子協議作為基本電氣連接。TMDS是一種微分信號機制，可以將象素數據編碼，并通過串行連接傳遞。顯卡產生的數字信號由發送器按照TMDS協議編碼后通過TMDS通道發送給接收器，經過解碼送給數字顯示設備。

DVI轉HDMI視頻連接線

　　目前常見的DVI接口有兩種，分別是DVI-Digital（DVI-D）與DVI-Integrated（DVI-I），DVI-D僅支持?jǐn)?shù)字信號，而DVI-I則不僅支持?jǐn)?shù)字信號，還可以支持模擬信號，也就是說DVI-I的兼容性更強。

　　DVI-I插口是兼容數字和模擬接頭的，所以，DVI-I的插口就有24個數字插針＋5個模擬插針的插孔（就是旁邊那個四針孔和一個十字花）。

　　DVI-D插口是純數字的接口，所以，DVI-D的插口只有24個數字插針的插孔（沒有模擬的那個四針孔和一個十字花）。

　　因此，DVI-I的插口可以插DVI-I和DVI-D接頭的線，而DVI-D的插口只能接DVI-D的純數字線。

      ● 必備接口：什么色差分量接口？

色差分量接口

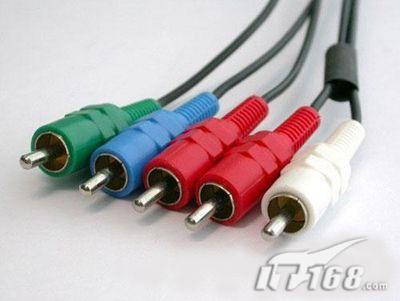

色差分量線材

　　色差分量（Component）接口采用YPbPr和YCbCr兩種標識，前者表示逐行掃描色差輸出，后者表示隔行掃描色差輸出。色差分量接口一般利用3根信號線分別傳送亮色和兩路色差信號。這3組信號分別是：亮度以Y標注，以及從三原色信號中的兩種——藍色和紅色——去掉亮度信號后的色彩差異信號，分別標注為Pb和Pr，或者Cb和Cr，在三條線的接頭處分別用綠、藍、紅色進行區別。這三條線如果相互之間插錯了，可能會顯示不出畫面，或者顯示出奇怪的色彩來。色差分量接口是模擬接口，支持傳送480i/480p/576p/720p/1080i/1080p等格式的視頻信號，本身不傳輸音頻信號。

      ● 必備接口：什么是AV復合視頻接口？

AV復合視頻接口

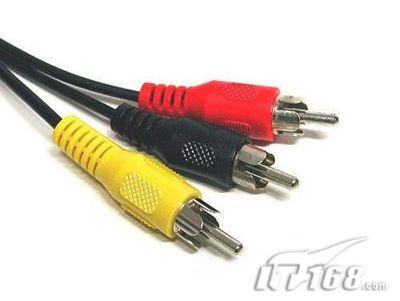

AV復合視頻線材

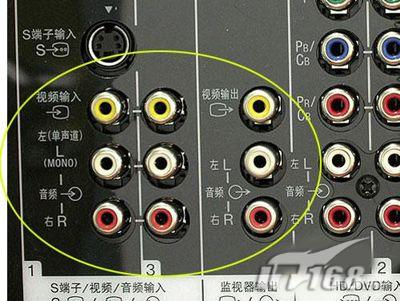

　　AV復合（Composite）視頻接口是目前在視聽產品中應用得最廣泛的接口，屬模擬接口，該接口由黃、白、紅3路RCA接頭組成，黃色接頭傳輸視頻信號，白色接頭傳輸左聲道音頻信號，紅色接頭傳輸右聲道音頻信號。AV復合視頻接口實現了音頻和視頻的分離傳輸，這就避免了因?yàn)橐?視頻混合干擾而導致的圖像質量下降，但由于AV接口的傳輸仍然是一種亮度/色度(Y/C)混合的視頻信號，仍然需要顯示設備對其進行亮/色分離和色度解碼才能成像，這種先混合再分離的過程必然會造成色彩信號的損失，色度信號和亮度信號也會有很大的機會相互干擾從而影響最終輸出的圖像質量。

      ● 必備接口：什么是RF輸入接口？

　　RF射頻端子是最早在電視機上出現的，原意為無線電射頻（Radio Frequency）。它是目前家庭有線電視采用的接口模式。

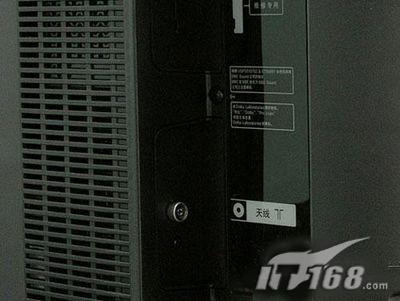

RF輸入接口

　　RF 的成像原理是將視頻信號(CVBS)和音頻信號(Audio)相混合編碼后，輸出然后在顯示設備內部進行一系列分離/ 解碼的過程輸出成像。

　　由于步驟繁瑣且音視頻混合編碼會互相干擾，所以它的輸出質量也是最差的。帶此類接口的顯卡只需把有線電視信號線連接上，就能將有線電視的信號輸入到顯卡內。

四個實用接口

實用接口：什么是光纖音頻接口？

　　光纖音頻接口TosLink，全名Toshiba Link，這是日本東芝（TOSHIBA）公司較早開發并設定的技術標準，在視聽器材的背板上有Optical作標識�，F(xiàn)在幾乎所有的數字影音設備都具備這種格式的接頭。TosLink光纖曾大量應用在普通的中低檔CD、LD、MD、DVD機及組合音響上。光纖連接可以實現電氣隔離，阻止數字噪音通過地線傳輸，有利于提高DAC的信噪比。但是，時基誤差是影響音質的重要因素，所以衡量數字音響設備傳輸接口性能的好壞，應以引起時基誤差的大小為標準。光纖連接的信號要經過發射器和接收器的兩次轉換，會產生嚴重影響音質的時基抖動誤差（Jitter）。制造光纖常用的材料有塑料、石英、玻璃等，玻璃光纖（ST）是最昂貴的一種。

      ● 實用接口：什么是RS-232C接口？

RS-232C接口

　　RS-232C標準最初是遠程通信連接數據終端設備DTE(Data Terminal Equipment)與數據通信設備DCE（Data Communication Equipment)而制定的。RS-232C標準（協定）的全稱是EIA-RS-232C標準，其中EIA(Electronic Industry Association)代表美國電子工業協會，RS（Recommeded Standard）代表推薦標準，232是標識號，C代表RS232的最新一次修改（1969），在這之前有RS-232B和RS-232A。它規定連接電纜和機械、電氣特性、信號功能及傳送過程。RS-232C接口最大傳輸速率為20Kbps，線纜最長為15米。RS-232C接口通常被用于將電腦信號輸入控制，當通信距離較近時，可不需要Modem，通信雙方可以直接連接，這種情況下，只需使用少數幾根信號線。

      ● 實用接口：什么是VGA接口？

　　VGA（Video Graphic Array）接口，即視頻圖形陣列，也叫D-Sub接口，是15針的梯形插頭，分成3排，每排5個，傳輸模擬信號。VGA接口采用非對稱分布的15針連接方式，其工作原理：是將顯存內以數字格式存儲的圖像（幀）信號在RAMDAC里經過模擬調制成模擬高頻信號，然后再輸出到顯示設備成像。

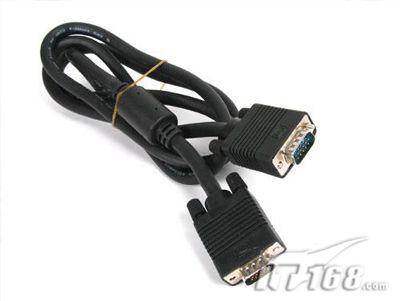

VGA接口

　　VGA支持在640×480的較高分辨率下同時顯示16種色彩或256種灰度，同時在320×240分辨率下可以同時顯示256種顏色。VGA 由于良好的性能迅速開始流行，廠商們紛紛在VGA基礎上加以擴充，如將顯存提高至1M并使其支持更高分辨率如SVGA（800×600）或XGA （1024×768），這些擴充的模式就稱之為視頻電子標準協會VESA(Video Electronics Standards Association)的SVGA（Super VGA）模式，現在顯卡和顯示設備基本上都支持SVGA模式。

　　此外后來還有擴展的SXGA（1280×1024）、SXGA+（1400×1050）、UXGA（1600×1200）、WXGA（1280 ×768）、WXGA+（1440×900）、WSXGA（1600×1024）、WSXGA+（1680×1050）、WUXGA（1920× 1200）、WQXGA（2560×1600）等模式，這些符合VESA標準的分辨率信號都可以通過VGA接口實現傳輸。

      ● 實用接口：什么是S端子接口？

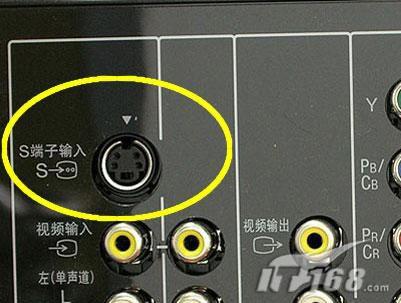

S端子接口

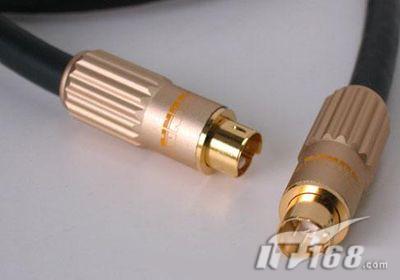

S端子線

　　S端子，即分離式影像端子S-video（Separate Video），它實際上是一種五芯接口，由視頻亮度訊號Y和視頻色度訊號C和一路公共遮罩地線組成。S端子將亮度和色度分離輸出，避免了混合視頻訊號輸出時亮度和色度的相互干擾，它只能輸入輸出視頻。

兩個可選接口

可選接口：什么是USB接口？

     Universal Serial Bus（通用串行總線)簡稱USB，是目前電腦、數碼、平板電視等產品上光方應用的一種接口規范。USB接口是一種四針接口，其中中間兩個針傳輸數據，兩邊兩個針給外設供電。USB有兩個規范，即USB 1.1和USB 2.0。二者主要的卻別是USB 1.1的最高傳輸速度是12Mbps（折算為MB為1.5MB/s）；USB2.0標準傳輸速率在25Mbps-400 Mbps （最大480 Mbps，折算為MB為60MB/s），二者相差最高40倍。同時，USB1.1版本接口對外的輸出電源的負載能力很低，其最大輸出電流只有250毫安，而USB2.0協議，其輸出電流達到500毫安以上。USB1.1接口和USB2.0接口相比，USB2.0接口具有明顯的優勢，但產品價格相對也要比 USB1.1接口的產品貴一些，2003年以后1.1版本逐漸被2.0版。

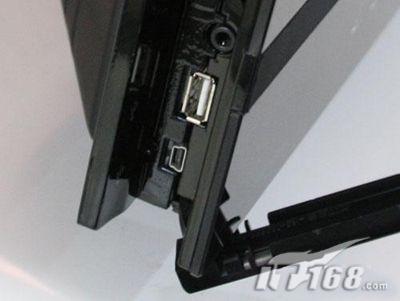

一大一小兩路USB接口

　　USB（通用串行總線）將網絡、計算機和家庭數碼產品的媒體資源進行共享，是3C融合的一個趨勢。具有流媒體功能的電視實現了讓MP3、攝像機、照相機、移動硬盤、U盤以及各種各樣存儲卡的內容在電視機上直接播放，做到信息共享。流媒體電視與普通電視相比，最大的不同在于后者僅能收看電視節目，節目內容固定的，而流媒體電視不僅可以收看更清晰的電視節目，還可以播放數碼相機、移動硬盤等數碼設備里的圖片、音樂、電影，使原來只能在電腦上播放的內容可以在更大、更清晰的平板電視上觀看，讓全家人共同欣賞。而流媒體這些美妙功能的實現必須依仗 作為中間媒介的“USB”接口。

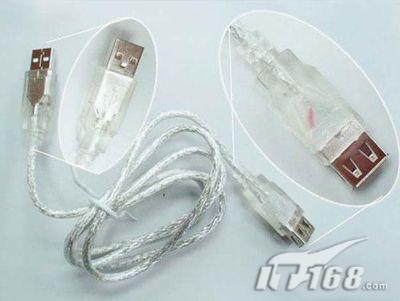

USB線

    目前市場銷售的平板電視還有部分產品依然為了降低成本采用低速的USB1.1接口作為流媒體接口，而這個接口根本不能滿足海量流媒體設備的供電和傳輸需要。目前家用數碼設備，例如MP3已經向G容量過渡，數碼相機也已經開始千萬像素的換代，大容量的流媒體文件必須依靠可靠的高速接口才能流暢演示，因此購買流媒體電視，一定要先確定是否采用了USB2.0高速接口本所替代。

      ● 可選接口：什么是藍牙接口？

　　藍牙（Bluetooth）是由東芝、愛立信、IBM、Intel和諾基亞于1998年5月共同提出的近距離無線數據通訊技術標準。它能夠在 10米的半徑范圍內實現單點對多點的無線數據和聲音傳輸，其數據傳輸帶寬可達1Mbps。通訊介質為頻率在2.402GHz到2.480GHz之間的電磁波。

　　藍牙接口（BlueTooth）與其它同樣具有藍牙接口的設備連接同樣可以實現無線連接，它具有無方向性限制，有效連接距離達10米，一般的傳輸速度都有1M，快速的高達10M甚至更快等優點，但目前配置藍牙接口的電子設備卻不是很多，與紅外線接口的普及率有很大的差距，這是比較遺憾的一個地方。

　　不過，沒有藍牙接口的電腦可通過加裝藍牙適配器來實現藍牙接口功能，這些藍牙適配器一般都是USB接口的，可以插在電腦的USB接口上使用，而且只有閃盤大小，攜帶遠比數據線要方便。

趨勢接口和其他接口

趨勢接口：什么是DisplayPort接口？

　　1.高帶寬

　　在高清晰視頻即將流行之際，沒有高帶寬的顯示接口是無法立足的。DisplayPort問世之初，它可提供的帶寬就高達10.8Gb/s。要知道，HDMI 1.2a的帶寬僅為4.95Gb/s，即便最新發布的HDMI 1.3所提供的帶寬(10.2Gb/s)也稍遜于DisplayPort 1.0。DisplayPort可支持WQXGA+(2560×1600)、QXGA(2048×1536)等分辨率及30/36bit(每原色 10/12bit)的色深，充足的帶寬保證了今后大尺寸顯示設備對更高分辨率的需求。

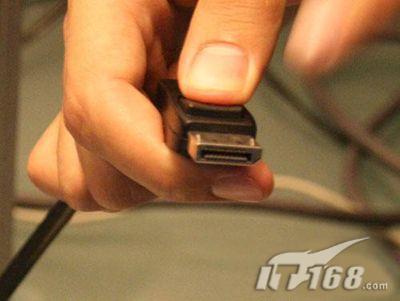

DisplayPort接口

　　2.最大程度整合周邊設備

　　和HDMI一樣，DisplayPort也允許音頻與視頻信號共用一條線纜傳輸，支持多種高質量數字音頻。但比HDMI更先進的是， DisplayPort在一條線纜上還可實現更多的功能。在四條主傳輸通道之外，DisplayPort還提供了一條功能強大的輔助通道。該輔助通道的傳輸帶寬為1Mbps，最高延遲僅為500μs，可以直接作為語音、視頻等低帶寬數據的傳輸通道，另外也可用于無延遲的游戲控制。可見， DisplayPort可以實現對周邊設備最大程度的整合、控制。

DisplayPort接口

　　3.內外接口通吃

　　目前DisplayPort的外接型接頭有兩種:一種是標準型，類似USB、HDMI等接頭;另一種是低矮型，主要針對連接面積有限的應用，比如超薄筆記型電腦。兩種接頭的最長外接距離都可以達到15米，雖然這個距離比HDMI要遜色一些，不過接頭和接線的相關規格已為日后升級做好了準備，即便未來DisplayPort采用新的2X速率標準(21.6Gbps)，接頭和接線也不必重新進行設計。

　　除實現設備與設備之間的連接外，DisplayPort還可用作設備內部的接口，甚至是芯片與芯片之間的數據接口。比如， DisplayPort就“圖謀”取代LCD中液晶面板與驅動電路板之間主流接口——LVDS(Low Voltage Differential Signaling，低壓差分信號)接口的位置。DisplayPort的內接型接頭僅有26.3mm寬、1.1mm高，比LVDS接口小30%，但傳輸率卻是LVDS的3.8倍。

      ● 其它接口：什么是D端子接口？

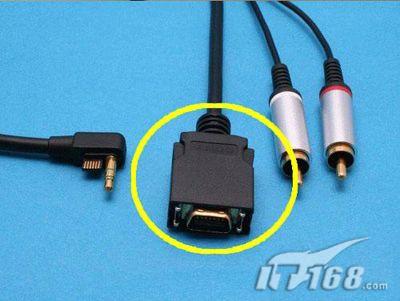

D端子

　　D端子中的D即Digital，也說是因?yàn)榻涌谠煨拖竦怪玫摹癉”字母，其通過處理芯片將視頻信號處理成符其傳輸標準的數碼訊號，采用了類似電腦的多針D型插接頭，通過數字方式傳輸視頻信號，直接輸入到具備D視頻接收端子的視頻顯示設備，避免了通過模擬視頻信號傳輸方式傳輸信號的過程中的數字- 模擬的轉換過程，因而更能提升數字視頻還原質量。D端子依據規格的不同，分為目前有D1、D2、D3、D4、D5幾個級別，分別對應 480i/480p/1080i/720p/1080p視頻信號，其中D5最高。目前D端子接口基本上只出現在日本的視聽設備中。

      ● 其它接口：什么是同軸音頻接口？

同軸音頻線

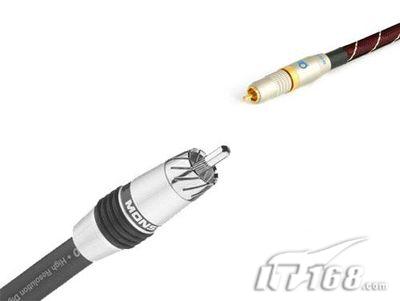

　　同軸音頻接口（Coaxial），標準為SPDIF（Sony / Philips Digital InteRFace），是由索尼公司與飛利浦公司聯合制定的，在視聽器材的背板上有Coaxial作標識，主要是提供數字音頻信號的傳輸。它的接頭分為 RCA和BNC兩種。數字同軸接口采用阻抗為75Ω的同軸電纜為傳輸媒介，其優點是阻抗恒定，傳輸頻帶較寬，優質的同軸電纜頻寬可達幾百兆赫。同軸數字傳輸線標準接頭采用BNC頭，其阻抗是75Ω，與75Ω的同軸電纜配合，可保證阻抗恒定，確保信號傳輸正確。也就是說在傳輸?shù)木�材搭配上，應該是以適用于傳輸高頻率數字訊號的75歐姆同軸線材作為搭配標準。

      ● 其它接口：什么是SCART接口？

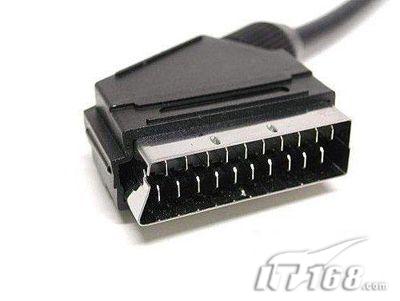

SCART接口

　　SCART（Syndicat des Constructeursd' Appareils Radiorécepteurs et Téléviseurs）接口是一種專用的音視頻接口，它是由法國公司Peritel開發的視聽設備互連工業標準，也是歐洲強制要求用于衛星電視接收機、電視機、錄像機及其它音視頻設備上的互連互通接口。標準的SCART接口為21針連接器，外型呈直角梯形，俗稱“掃把頭”。這21針中定義了音頻和視頻信號，可用來傳輸CVBS和隔行RGB信號等視頻信號，也可以傳送立體聲音頻信號。21針同時傳輸21個信號，這21個信號可分為視頻信號、音頻信號、控制信號、地線和數據線幾種。此外，SCART接口還是雙向傳輸，實現所謂的“LOOP”循環功能。
