索尼KDL-55XR1液晶電視RGB LED背光系統原理說明
傳統液晶面板采用的是冷陰極熒光CCFL背光源,這種背光系統是恒定發光狀態的,發光效率不如LED高,而且在色彩表現方面偏清冷,畫面色彩通透性不足,對比度和立體層次不夠鮮明豐富。
而索尼55XR1采用了全新的RGB LED背光源,是把液晶面板劃分成多個區域,每一塊區域都由四個獨立LED燈激活發光,分別是紅色、藍色各1個LED,綠色2個LED,組成RGGB-LED發光單元。
索尼55XR1液晶電視面板像素近拍

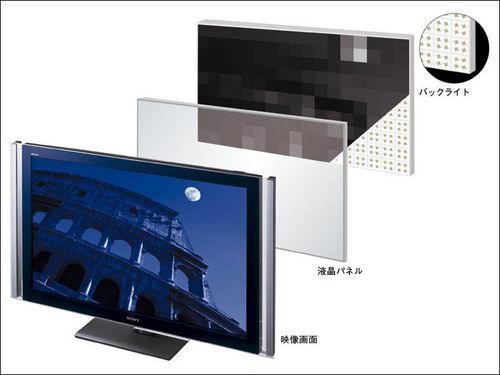

索尼55XR1液晶電視RGB LED背光系統結構
索尼55XR1液晶電視RGB LED背光燈模型

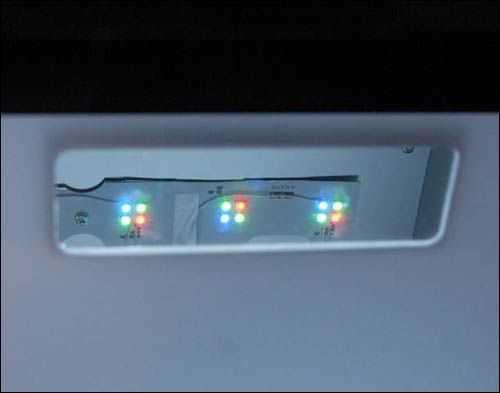

索尼55XR1液晶電視RGB LED背光燈
這種區域驅動方式,可以根據實際畫面顯示的需要來激活不同區域LED單元,高亮區域的LED單元亮度更強高,暗黑區域的LED單元?jiǎng)t半點亮或者完全不激活,從而使畫面整體能夠呈現更高的動態對比效果。

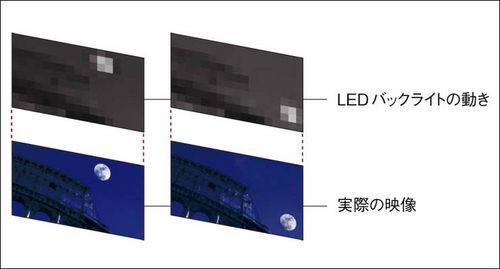

索尼55XR1液晶電視RGB LED背光系統的區域驅動技術原理
在使用RGB LED背光系統后,液晶面板可以達到NTSC色再現率125%的寬廣色域,完全可以完美地表達出x.v.Color信號的深廣色彩效果。

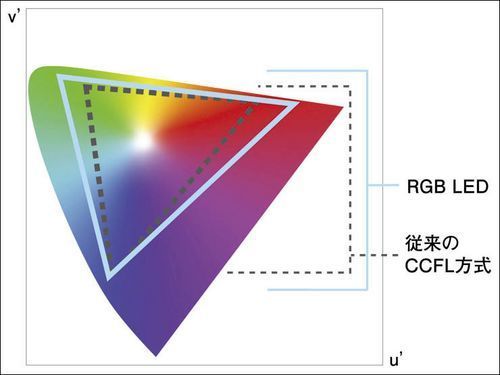

索尼55XR1液晶電視RGB LED背光系統可以實現更高色域標準
不過也正是因?yàn)椴捎昧薘GB LED背光系統,所以55XR1的背光板厚度較大,加上區域驅動電路部分相當復雜,因此整臺液晶電視機身厚度較大,也比普通機型更重。
