2007年最受關注的矩陣切換器產品

大連捷成 EXCEED 系列大型矩陣

    2007年，隨著數字技術和顯示技術的快速發展，全球正進入一個全新的高清時代，視頻的數字化和高清晰度成為當前最迫切的消費需求，制約著高清顯示的更廣應用的傳輸問題變得越來越重要。

    矩陣切換器作為顯示、演示系統信號流通的核心設備，系統所有的輸入和輸出信號都在矩陣切換器中出入，并根據操作者的設計從輸入端進入指定的輸出端，在信號處理傳輸中矩陣切換器起著舉足輕重的作用。

    目前，矩陣切換器產品種類繁多，且隨著技術的發展，輸入、輸出信號種類、控制方式也越發細分，什么樣的產品好，最適合呢？根據投影時代內部數據，我們今天就為大家推薦幾款2007年最受關注的幾款主流矩陣產品給大家，希望給購機帶來一些幫助。

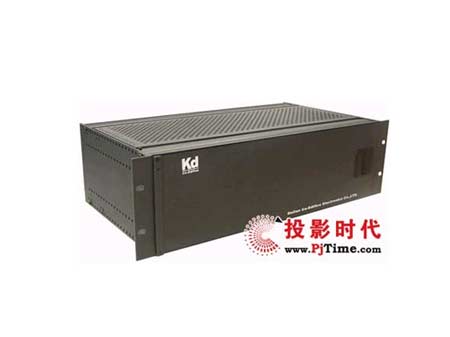

大連科迪 Kd2800 RGB寬帶矩陣

    大連科迪推出的Kd2800 RGB寬帶矩陣是專門為計算機顯示信號及高分辨率圖像信號的切換而設計的，
其可以將RGBHV各分量信號獨立傳輸，RGBHV信號和音頻信號可以混插在同一矩陣系統，統一控制，信號之間相互獨立無干擾，所有電路板均支持熱插拔，極大的方便了系統維護。

     KD2800 RGB寬帶矩陣采用先進的模塊化設計、插板式結構，支持熱插板，帶寬350MHz，規模達128x128。另外，KD2800系列具有多個RS-232控制端口，RS-422、RS-485、TCP/IP網絡控制接口，視頻采用5BNC接口，音頻采用三端壓線接口，還可選配遙控面板或接中控設備。

　   此外，Kd2800 RGB寬帶矩陣的熱備份雙電源的系統設計采用熱備份一體化開關電源，機箱內的兩塊電源板同時工作, 互為熱備份，保證系統運行的連續性，大大地提高了系統的可靠性。

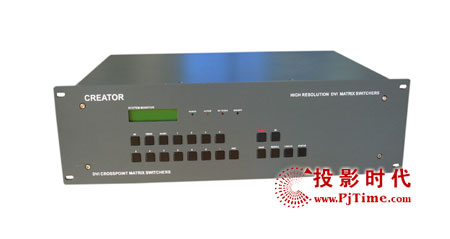

CREATOR 矩陣切換器 DVI0808

CREATOR DVI0808矩陣切換器

    CREATOR DVI0808矩陣切換器，是一款高性能的電腦信號和音頻信號專業切換設備，用于多個電腦信號和音頻信號輸入輸出交叉切換，提供獨立的DVI和音頻平衡/ 非平衡輸入、輸出端子，每路DVI分量信號和音頻信號單獨傳輸，單獨切換，使信號傳輸衰減降至最低，圖像和聲音信號能高保真輸出。

    DVI0808矩陣主要應用于廣播電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、指揮控制中心等要求極高清晰度的場合。

    產品帶有斷電現場保護、 LCD液晶顯示、音視頻同步或分離切換等功能，DVI0808輸入前端采用精確自適應補償，將最大的輸入距離延長至36米，支持輸入信號狀態監測，能實時監測和顯示當前各輸入通道是否有有效的信號接入, 支持負載接入狀態監測，能實時監測和顯示輸出通道是否連接有負載, 帶有8路音頻輸入端口，8路音頻輸出端口，并具備RS232通訊接口，可以方便與個人電腦、遙控系統或各種遠端控制設備配合使用。

    產品特性：

1.支持8路DVI信號輸入,8路DVI信號輸出;
2.支持輸入前端精確自適應補償，將最大的輸入距離延長至36米;
3.支持輸入信號狀態監測，能實時監測和顯示當前各輸入通道是否有效的信號接入;
4.支持負載接入狀態監測，能實時監測和顯示輸出通道是否連接有負載;
5.具備RS232通訊接口。

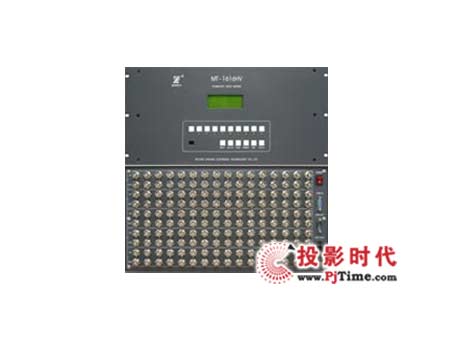

兆科高帶寬高清晰度的RGB矩陣

    北京兆科電子技術有限公司十五年來一直致力于顯示系統的傳輸、切換、控制設備的研發與生產，技術在行業內一直處于領先水平并且緊跟當前國際最新發展動向，持續推出具有高技術水準的新產品，成功創造了多項業內第一。2007年，北京兆科電子技術有限公司率先推出一款高帶寬RGB矩陣，此款視頻矩陣帶寬高達450兆赫茲，能夠提供高質量的圖像通道，及更高品質的圖像清晰度，使圖像完美呈現，輕松實現高清圖像傳輸方案。

　　產品性能：

• 帶寬高達450MHZ，提高圖像分辨率，提供高質量的圖像通道。

• 此款產品為交叉點式視頻矩陣切換器，使用高集成度切換芯片，使布線簡潔，保證信號通道的高指標。

• 輸入輸出均為5-BNC接口，便于和75－3以上同軸電纜直接連接，降低傳輸損耗。

• 采用液晶顯示屏顯示設置及輸入輸出狀態，使操作控制極為簡便，設備切換一目了然。

• 可通過隨機配備的控制軟件，通過RS-232通信方式控制矩陣切換。

• 設備有RS-232輸入接口、輸出接口，便于多機連接，通過設置設備地址達到分址控制。設備地址范圍是0-255，最多可控制256臺設備。

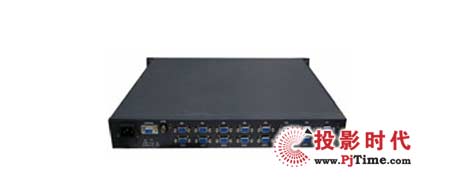

金達萊 矩陣切換器 VGA 3216B

    濟南金達萊電子技術有限公司生產的VGA矩陣切換器是多屏幕微機研究所自主設計研發的計算機視頻設備之一。有4X4、8X8、16X16、32X32、64X16等不同規格。用于VGA視頻信號的無失真交換傳輸。廣泛的應用于各種多媒體會議系統，調度指揮系統之中。

    主要產品型號有VGA3232B、VGA3216B、VGA2424B、VGA2416B、VGA1608B、VGA1616、VGA1608、VGA0804、等多種不同規格、不同型號的的產品；其中以VGA 3216B矩陣切換器的應用最為廣泛。

    VGA-3216B 32×16視頻矩陣切換器是為了將計算機顯示信號進行重新分配和組合的矩陣交換設備，該設備可將32路VGA輸入信號切換到任意16路輸出通道上去。

    視頻矩陣切換器具有斷電保護功能，在意外情況下可保存上一次的控制狀態。具有與計算機聯機使用的RS-232通信接口，并提供微機控制程序；同時用戶還可以使用紅外遙控器進行控制。

    視頻切換器可廣泛用于所有需要進行VGA信號分配和組合的場合，應用領域涉及軍工、多媒體教學、電視電話會議、金融、科研、氣象等領域。

   VGA-3216B

   功    能：VGA視頻信號交換輸出，使用場同步進行切換控制
   技術參數：32路VGA信號輸入，16路VGA信號輸出
            帶 寬  275MHz
            RS232串口控制           距離10米
            紅外控制                距離10米
            VGA輸入信號  距離10米
            VGA輸出信號  距離30米
            （※ 匹配電纜  VGA專用電纜）
            輸入電源  AC220V±10％
            功耗   60W
            19″標準機箱            6U

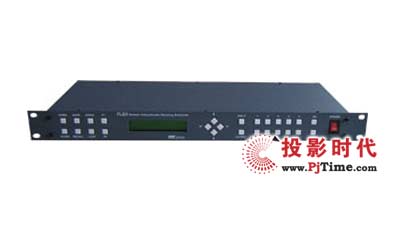

大連捷成 FLEX-VA系列 切換矩陣

    FLEX系列Vidio/Audio切換矩陣是一種高性能、多格式、結構緊湊的小型切換矩陣。是以RCA為輸入輸出接口形式的視音頻混插矩陣，在1RU機箱內可實現視頻部分4*4-8*8的規模的切換；音頻部分4*4~8*8規模的切換。信號之間相互獨立無干擾，滿足各種應用環境及各種視音頻信號格式的需求。

    FLEX系列Vidio/Audio切換矩陣是一種高性能、多格式、結構緊湊的小型切換矩陣。是以 RCA為輸入輸出接口形式的視音頻混插矩陣，在1RU機箱內可實現視頻部分4*4-8*8的規模的切換；音頻部分4*4~8*8規模的切換。信號之間相互獨立無干擾，滿足各種應用環境及各種視音頻信號格式的需求。

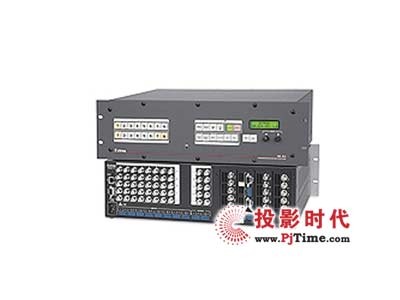

Extron 矩陣切換器 ISM 824

    Extron于2007年推出一款獨特的模塊化多功能矩陣切換器，型號為ISM 824的矩陣切換器，ISM 824能夠?qū)⒁曨l/RGB圖像解析度轉換和寬帶切換功能同時集成在一個體積緊湊的機箱內。它將一個8路輸入、8路輸出寬帶矩陣切換器的強大信號傳輸能力和4路可定制輸出的靈活性相結合。

    Extron ISM 824 可以根據最初的項目要求，預先配置任一可用的圖像解析度轉換或掃描轉換輸出板，然后再根據系統擴展的需要通過安裝額外的處理板進行系統升級。它適用于高端會議室、禮堂以及教室等需要高性能信號傳輸以及靈活的板上信號處理功能的應用。

    ISM 824支持五個輸出擴展面板，Extron 倍線器、信號處理器和掃描轉換器都含有先進的視頻處理技術。通用的倍線器輸出面板在 RGB和視頻縮放方面都有不錯的表現，支持高分辨率達UXGA（1600×1200）的RGB信號轉換。

格芬 4x4 HDMI矩陣切換器

    格芬 4x4 HDMI矩陣切換器可以連接和訪問任意四路信號到任意四臺顯示器，我們可以用一個等式對它進行概括：4信號源＋4顯示器＝一個簡單的整合HDTV矩陣切換系統。

    4x4 HDMI矩陣切換器將4路HDMI信號源中的任意一路高清晰的分辨率達1080p的視頻信號發送到顯示器。4路輸出使你可以選擇發送高清音頻和視頻信號到4臺顯示器。任意4路信號到任意4臺顯示器的矩陣切換器提供了最大量的功能齊全的整合系統。4x4 HDMI切換器減少了您使用只有一個輸入端口時的反復斷開和重復連接的工作。它可以配合HD-DVD播放器、TiVo系統、HT 電腦和衛星機頂盒使用，都可以連接到HDMI顯示器。使用任意顯示器、使用紅外遙控器選擇信號時，每一路信號任意時間都是可用的。

    HDMI產品同時支持音頻和視頻信號

全部支持HDCP

    HDCP（高帶寬數字內容保護協定）是一個把視頻信號編碼加密從而起到保護它不被盜版的標準。如果一臺信號源設備是HDCP加密的，而沒有使用合適的解碼裝置就將它連接到顯示器或投影機，畫面就會全部成為雪花或在某種情況下，會只有很低的分辨率（480p）。為了看到兼容HDCP的高分辨率數字視頻信號，信號源、顯示器和任何其他其間的設備都必須裝備可以解碼HDCP的HDMI連接端口，就像我們的4x4 HDMI矩陣切換器

工作原理：

    簡單的將信號源插進切換器的輸入端口。然后連接四臺顯示器到切換器的輸出端口。一旦信號接通、矩陣切換器和顯示器都通電和連接以后，你就可以使用紅外遙控器輕松的選擇哪一路信號到哪一臺顯示器了

技術參數：

• 視頻放大器信號帶寬1.65GBs
• 輸入視頻信號電平：1.2伏p－p
• 輸入DDC信號電平：5伏p－p（TTL）
• 單路連接信號范圍：1080p/1920×1200
• HDMI輸入/輸出：連接端口：A型19針母頭
• 遠程控制端口：RS232母頭，迷你－立體聲
• 電源：24伏
• 功耗：60瓦（最大）
• 尺寸：17 W x 1.75H x 5.875 D英寸
• 運輸重量：10Ibs

艾威盛RGB矩陣切換器

    艾威盛公司生產的2100系列矩陣產品，型號規格齊全，是成立以來的第三代新產品；服務完善，是專門為各種視頻圖像設備、計算機顯示信號以及高分辨率 RGB圖像信號的顯示、切換而設計的高性能智能設備；艾威盛2100系列產品下有音頻、視頻、VGA信號矩陣切換器以及RGB矩陣多個類別的產品， SRGB2109

    RGB24X24是艾威盛RGB矩陣中頗有代表性的一款產品，該矩陣切換器是專門為計算機顯示信號以及高分辨率RGB圖像信號的顯示切換而設計的高性能智能矩陣開關設備，該系列產品廣泛應用于大屏幕投影顯示工程、電化教學、指揮控制中心、多媒體會議室等場合，可以完成24路輸入，24路輸出的RGB信號的切換。

    RGB24X24標稱帶寬250MHz，分辨率支持格式：640×480、800×600、1024×768、1280×1024、1600×1200，具有掉電現場保護、協議升級功能，RS232控制口1個（可選加1個RS485口），控制方式有：前面板按鍵、計算機RS232(RS485)、紅外遙控、網絡控制，接口采用先進的5BNC，19英寸機架式機箱。

    詳細指標：

• 詳細資料：
• 接口：5BNC接口 INPUT:24路OUTPUT:24路
• 支持分辨率：640×480、800×600、1024×768、1280×1024、1600×1200
• 帶寬：250MHz 增益：0dB 阻抗：75歐
• 標準電平：1.0Vp-p最大電平：0.5-2.0Vp-p
• 控制方式：前面板按鍵（先選輸出再選輸入完成切換）、計算機RS232（RS485）、紅外遙控、網絡控制
• 其它功能：具有掉電現場保護、協議升級功能，RS232控制口1個（可選加1個RS485口）

大連科迪 VGA矩陣切換器 Kd2810

科迪 VGA矩陣切換器 Kd2810

    現代會議系統中，視頻及顯示系統已成為越來越重要的一部分，VGA矩陣也已成為小型會議系統核心設備之一，而當中，尤以科迪Kd2810 VGA矩陣以其高性能、高帶寬、高穩定性、高擴展性而最受用戶關注。

    大連科迪Kd2810系列VGA多格式矩陣切換器是專門為計算機顯示信號及高分辨率圖像信號的切換而設計的，可將多路VGA輸入信號切換到輸出通道中的任意通道上。矩陣采用分層傳輸即將接入的VGA中的RGBHV各分量信號獨立傳輸，信號之間相互獨立無干擾。音頻端子采用3PIN端子平衡、非平衡接入均可。

    Kd2810 3U以上機箱采用國際先進的“模塊化設計、插板式結構、熱備份雙電源”的結構方式，VGA、復合視頻、分量視頻及音頻可以在同一機箱內任意組合、統一控制。所有電路板均支持熱插拔，極大的方便了系統維護。雙電源熱備份其中一個電源發生故障，另一個電源自動負擔全部電源負荷，對系統的連續工作不會產生任何影響。矩陣有掉電記憶功能，帶有RS-232通訊接口，并提供通信協議。

    性能特點

■ 規模：4×1～8×8、16×1～16×16、32×4～32×32、64×4～64×64
■ 視頻帶寬：300MHz (-3dB)，滿載
■ 視頻格式：VRA、Video
■ 音頻格式：單聲道、立體聲（平衡、非平衡通用）
■ 場逆程切換、支持視頻、音頻單獨或同時切換
■ 掉電記憶功能，保證數據永不丟失

□ 模塊化設計、前插板式結構、支持熱插拔（適合3U以上機箱）
□ 熱備份雙電源、雙控制系統（適合3U以上機箱）
□ 掉電記憶功能，保證數據永不丟失
□ 具有多個RS-232控制端口，可選配遙控面板或接中控設備
□ RS-422、RS-485、TCP/IP網絡控制接口（可選）
□ 視頻采用15HDF接口，音頻采用三端壓線接口
