鴻源數顯 LCOS顯示單元

　　LCD（液晶）技術，微鏡矩陣投影顯示（DLP）技術；微型反射型液晶顯示器（LCOS）技術，是目前國際上產業化的三種主要微顯示背投技術。其中，LCOS 之開發較DLP和LCD晚，不過，LCOS 開口率高達90%以上。投影機亮度高，具有高分辨率、高對比度、圖像質量好的優點。

除此之外，LCOS技術不像LCD、與DLP技術只掌握在少數的幾個國外公司的手中，沒有專利產權，且較易達到國際公認的數字電視1080p的高清標準；另外，由于開發較晚，有些基礎工作已經存在，可以節省開發時間和經費，例如許多必需的關鍵光學元件、投影機用屏幕等，甚至改良的光源，LCOS皆可直接運用的資源。因此，在大屏幕上LCOS技術產品具有極高的性價比優勢。目前，在大屏拼接領域的，國內出現了不少都可以提供這種技術產品的廠商，下面我們就具體來看每一廠商的產品及產品特色。

LCOS 技術分析
優點	原理分析
高分辨率	由于LCOS的晶體管及驅動線路都制作于硅基板內，位于反射面之下，不占表面面積，所以其開口率高，分辨率普遍達到或超過SXGA等級(1280 × 1024)。而LCD和DLP想要提高分辨率，都存在一定的難度，成本也會相應地增加。
光利用效率高	由于LCOS 采用了反射式成像原理，所以光利用效率至少可達40%以上，與DLP 相當。而透射式LCD 是靠調制偏振光的開關通斷完成顯示的，所以透射式LCD光透過率很低，僅有3~10% 而已。
低功耗	由于LCOS 的光利用率高，因此其光源功率要比同等亮度的LCD小很多。光源是整機中的“耗電大戶”，因此LCOS整機功耗自然很低。
好的色彩還原效果	LCOS 采用液晶作為成像元件，因此同LCD 技術相同，它在色彩還原方面也有上乘的表現，目前在投影機和背投中使用的單片式DLP在這一方面是劣勢，而3 片DLP成本過高，短時間很難普及。
穩定不閃爍	這一優點主要是針對DLP而言的，DLP采用色輪高速旋轉來實現色彩，所以有閃爍感，而LCOS和LCD 技術均沒有這種問題，長時間使用，對眼睛有一定的保護作用。
開放性的技術	LCD 目前是由Sony 及Epson 擁有專利權，DLP 則是TI 的獨家專利，而LCOS 則不存在專利權的問題。所有的廠商均可以進行開發，為LCOS 背投的大發展奠定了基礎。

相對于LCD和DLP 技術，稱LCOS 擁有“完美”的技術并不為過，但恰恰是這么一個“完美”的技術，在接受大家一段時間追捧后，又被一些廠商無奈地放棄，其中最大的困擾便在于LCOS 較低的成品率。就像很多完美技術往往都伴隨著復雜的結構、苛刻的制造工藝要求一樣， LCOS 結構比較復雜，其中的光學元件、半導體與液晶兩項技術的結合等問題，都造成了其成品率較低，成本自然也就居高難下了。因此，LCOS 能否在近兩三年內大幅提高良品率，將成本降低至與LCD 、DLP具有競爭力的程度，將在很大程度上決定其未來成敗。

在一些高端用戶中，特別是電信、電力網管、銀行數據中心等等應用場合，需要有高質量、高分辨率的圖型數據文件顯示。對于LCOS技術來說，是一個很好的應用舞臺。

鴻源數顯 LCOS顯示單元

江西鴻源數顯科技有限公司是一家專業LCOS 顯示技術研發與生產的公司，該公司目前言主要提供60英寸及80英寸兩種規格的產品，這些產品從顯示芯片到整機全部由鴻源公司自行完成設計，它不僅畫面大，而且具有亮度、對比度高，色彩還原性好，畫面清晰等特點。

產品詳細：

60英寸大屏幕高清晰數字背投

80英寸大屏幕高清晰數字背投

屏幕規格 60”
顯示芯片 0.7”LCOS×3
分辨率（最高） 1920×1080i
燈源 100WUHP燈
畫幅格式 4：3
亮度 500NT
亮度均勻性 90%
色度均勻性 0.02
輸入/輸出端子 VGA×1、DVI×1、VIDEO×3、AUDIO×3、
YPBPR×1、 S-VIDEO×3 、YCBCR×1、USB
輸入信號 NTSC/PAL/SECAM-D/K/B/G/I/HDTV720P1080I/
UXGA/SXGA/XGA/SVGA/VGA/MAC/UTI(機卡分離)
電源 AC100-240V、50-60HZ

屏幕規格 80”
顯示芯片 0.9”LCOS×3
分辨率（最高） 1920×1080i
燈源 200WUHP燈
畫幅格式 16:9
亮度 1400ANSI
亮度均勻性 85%
色度均勻性 0.02
輸入/輸出端子 VGA×1、YPBPR×1VIDEO×1、AUDIO×2、
S-VIDEO×1、DVI×1
輸入信號 HDTV720P1080I/UXGA/SXGA/XGA/SVGA/VGA/MAC
電源 AC100-240V、50-60HZ

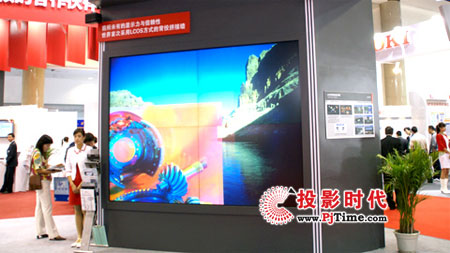

清華紫光 LCOS大屏幕拼接墻

清華紫光電子公司面向行業內專業用戶LCOS新技術的需求，提供系列的LCOS大屏幕拼接墻配套系列產品：SXGA+ 50"顯示單元、SXGA+ 60"顯示單元、SXGA+ 67"顯示單元、SXGA+ 72"顯示單元、SXGA+ 84"顯示單元等系列產品。以滿足最終用戶對高分辨率、高亮度拼接墻產品的需求，適宜行業用戶招標文件的個性化設計。每個系列產品細分為標準型、超薄型。

LCOS技術優勢：

1、高分辨率，三片LCOS的物理分辨率在1400×1050之上。

2、高亮度，相同功率的燈泡，LCOS的亮度比傳統拼接墻的亮度高30％左右。

SXGA＋標準型:

型號	C50SX＋	C60SX＋	C67SX＋	C72SX＋	C84SX＋
分辨率	1400×1050	1400×1050	1400×1050	1400×1050	1400×1050
對角線尺寸	50"	60"	67"	72"	84"
機芯	選配	選配	選配	選配	選配
屏幕	玻璃幕、UCS等	玻璃幕、UCS等	玻璃幕、UCS等	玻璃幕、UCS等	玻璃幕、UCS等
寬度（W）	1000	1200	1360	1440	1680(mm)
高度（H）	750	915	1020	1080	1260(mm)
深度（D）	500	600	670	720	840(mm)

注：因選用不同的機芯，以上參數會略有改變。

日立背投顯示系統
