只需五千多元 手把手教你制作高清投影機

自制投影機所使用的零部件介紹

    你還在眼饞那些有著高清晰度的投影機么？其實我也一樣!我們并非因?yàn)樗�的昂貴而感到心虛，而是我們知道我們要的是什么。今天我們會從做顯示器開始手把手的教你DIY一臺投影機！千萬不能錯過�。�

    這是我們DIY投影機主體部分的設計圖。中間為L(zhǎng)CD（液晶顯示器），LCD兩側的紅線分別代表兩片菲涅耳透鏡。顯示器左側圓柱形的是充當光源的400瓦的金屬鹵化物燈泡，燈泡后的弧形代表反射鏡。顯示器左側的正方形為投影機的鏡頭。紅色的箭頭代表光的走向。

    ＤＩＹ一臺投影機并不是什么新想法，做起來也并不困難。只要把電腦上的液晶顯示器拆下來，在它后面放上一臺很亮很亮的燈，再運用些光學技術就可以啦！你可能會問：“那真是臺投影機么？”你也可能會疑惑為什么為省下幾千塊錢去自己做投影機呢。因?yàn)楹芏嗳瞬⒉幌嘈耪搲�里的話，那么今天我們就按照論壇里的方法做給你看！

    論壇上對如何自制一臺投影機已經有了很詳盡的描述，在這里我們將給您做一個簡單的翻譯，幫你做一臺便宜又實惠的DIY投影機。設計上是非常簡單的：以燈為光源去反射顯示器，在顯示器后與光源正相對的位置放置一面菲涅耳透鏡以便能夠最大限度的穿過顯示器，而另一面菲涅耳透鏡的作用是將光匯聚到反射鏡上。

“Pro”反射鏡，放置于光源后

    液晶顯示器是我們這臺投影機成功與否的關鍵�，F(xiàn)在的液晶顯示器便宜了很多性能也不錯，而且對比度也有了很大的提升。對我們而言選擇一個易于拆解的顯示器是非常重要的。顯示器的大小很關鍵，因?yàn)槠湫吞?hào)大小會直接影響到鏡片的大小和我們將要做的外部輪廓的大小。今天我選擇的是三星940MW-SV是一個有著 19英寸，8ms的寬屏顯示器。它有著700：1的對比度和0.294mm像素。這款顯示器的Native Resolution是1440×900，有著16:9的寬屏顯示器并采了用720線逐行掃描格式（720P）。其良好的性能可以幫助我們很好的完成今天的任務。更為重要的是我們的這個顯示器幾乎可以接收到任何的輸入數據。

三星940MW-SV顯示器，這臺DIY投影機的重要組成部分

    我們的投影機還需要個可以兼容DVI(支持HDCP),VGA,S-Video格式的轉換器，最好還可以和大多數硬盤相匹配。我們本想DIY一個視頻模式轉換器，但卻沒有辦法把外界的信息傳到pc的硬盤中去，所以我們用HD TIVO來代替。

連接在顯示器上的數據輸入線，請注意相應的位置

自制投影機所使用的光源

    為最大限度的增加屏幕的亮度我們?cè)跓襞莺蠓胖靡粋�(gè)反射鏡，我們今天使用的是這個來自lumenlab的反射鏡，它有一層兩色性物質構成的涂層，不僅可反射可見光還能使紅外線通過。

    我們所使用的光源是個400瓦的金屬鹵化物燈泡，在任何一家五金店里你都能買到，燈光的顏色最好接近日光，即燈泡的色溫為6500K而今天我們所用的這種金鹵燈泡比普通燈泡要大將近一倍（是普通燈泡的193%）。

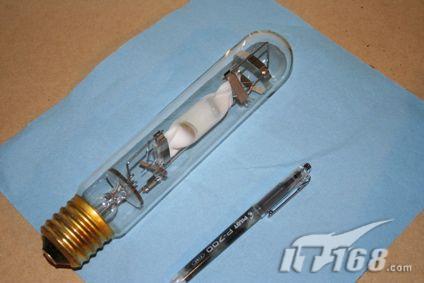

金屬鹵化物燈泡（400瓦6500K），大小是普通燈泡的1.93倍

    使用這種燈泡，我們還需要一個鎮流器。如果用線圈做鎮流器價格上可能會便宜很多但會產生嗡嗡的噪聲影響到你觀賞時的好心情。為了讓你有個良好的欣賞環境，我們選擇了相對貴一些的電子鎮流器，它不僅不會產生噪聲還可以更好的保護燈泡，如果買不到你可以試著從網上訂購一個！為了固定我們那個超大的燈泡，我們還需要一個大型的陶瓷燈泡頭。

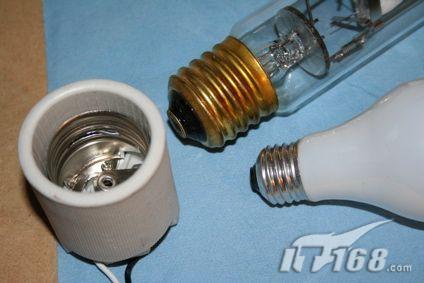

大號的陶瓷燈泡頭

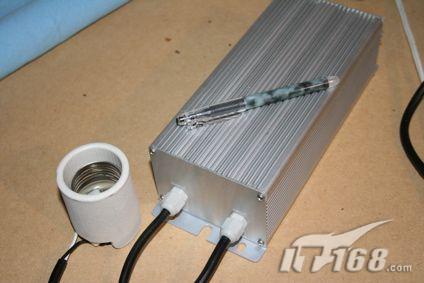

電子鎮流器 （400瓦）

自制投影機過程及測試效果

再來看一下設計圖

    再回來看看我們的設計圖吧，像三明治一樣，液晶顯示器被兩片菲涅耳透鏡夾在中間，所以菲涅耳透鏡至少要和顯示器一樣大，我們找到了一個也是唯一一個足夠大的菲涅耳鏡片，而投影機的鏡頭須與和其處于顯示器同一側的菲涅耳透鏡相稱。由于我們所需鏡頭鏡片較難配備我們直接從網上訂購了一套適合我們這臺DIY投影機的“Pro’牌鏡片組合，這套組合中包括了我們所需要的兩片菲涅耳透鏡和投影機鏡頭。

菲涅耳透鏡兩片

    現在我們已經基本完成了這個投影機是時候來看看他的效果啦！如果你在windows下進行的話千萬記得如果你用的是寬屏顯示器，最好使其形成一條對角線；如果你用的是OS系統你需要到網站去下載“php version”，以便更好的運行。

    由于網站缺貨我們所需的鏡頭一星期后才能到貨，我們今天將會用Pro的另一種鏡頭來代替，這個鏡頭要比我們剛才推薦的那個貴上三倍，但如果你和我們一樣用了一個超大號的顯示器你最好還是用這個鏡頭！

投影機的鏡頭（Pro），直徑約為5厘米

    OK！我們開始測試這臺DIY投影機。網上也有一些對這臺DIY投影機性能的預計（因?yàn)槲覀儾捎玫氖钦搲�里提供的方法），但那些都是通過對數據的計算而產生的猜測，今天就讓我們來親自測試一下吧！從畫面質量的角度來看我們這臺投影機表現得相當出色，數字信號產生的高質量畫面并不輸給市面上一些口碑不錯投影機，這恐怕就要?dú)w功于TIVO所產生的效果了吧！

制作成本計算

    為了更好的獲取信號我們我們給它再插上兩根電纜，一根25英尺的HDMI toDVI-D連在 TIVO上，還有一根同樣為25英尺的SVGA電纜來連接我們HTPC。不用擔心我們的成本問題，因?yàn)楝F(xiàn)在的HDMI DIV電纜并不算貴。

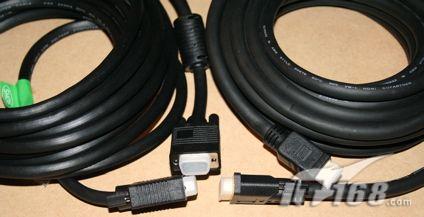

HDMI DIV電纜和SVGA電纜（均為25英尺長），分別連在HD-TIVO和 HTPC上

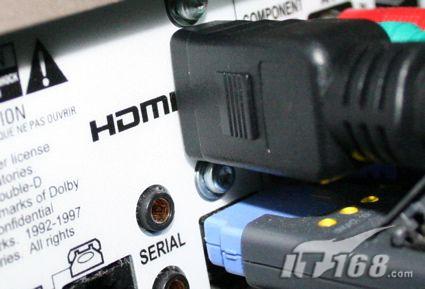

HDMI的連接端口

    現在我們把所有的零部件加起來算算總成本：

    三星940MW-SV   330元
    Pro透鏡一套    199元
    Pro反射鏡       15元
    陶瓷燈泡頭      10元
    400瓦6500K金鹵燈泡 50元
    400瓦電子鎮流器  99元
    25英尺HDMI DIV電纜37元
    25英尺SVGA電纜 8元
    總計748（美元），當然我們現在還缺少像外框，冷卻風扇等一些小部件。

    就成本而言，自己DIY 投影機是非常劃算的。一臺商用投影燈的更換成本在300元左右但僅僅能夠使用幾千小時，而我們的投影燈僅50元卻能使用近10000小時。你如果自己做一臺投影機你的投入可能遠遠小于我們：背光差一些的顯示器很便宜，如果匹配一個小的顯示器那么透鏡的價格也會降很多，大概只要60元。你也可以試著從二手店里賣些東西，這樣可以大大的降低成本，不過就得多花些時間在它們身上了。

    那么下面就請你自己把外框風扇那些小物件配齊，然后親自享受DIY投影機給你帶來的無窮樂趣吧！
