應用最普遍-Video/S-Video矩陣精選

    S-Video具體英文全稱叫Separate Video，為了達到更好的視頻效果，人們開始探求一種更快捷優秀清晰度更高的視頻傳輸方式，這就是當前如日中天的S-Video(也稱二分量視頻接口)，Separate Video 的意義就是將Video 信號分開傳送，也就是在AV接口的基礎上將色度信號C 和亮度信號Y進行分離，再分別以不同的通道進行傳輸，它出現并發展于上世紀9 0 年代后期通常采用標準的4 芯(不含音效) 或者擴展的7 芯( 含音效)。

    帶S-Video接口的顯卡和視頻設備( 譬如模擬視頻采集/ 編輯卡電視機和準專業級監視器電視卡/電視盒及視頻投影設備等) 當前已經比較普遍，同AV 接口相比由于它不再進行Y/C混合傳輸因此也就無需再進行亮色分離和解碼工作，而且使用各自獨立的傳輸通道在很大程度上避免了視頻設備內信號串?dāng)_而產生的圖像失真，極大地提高了圖像的清晰度。

    但S-Video 仍要將兩路色差信號(Cr Cb)混合為一路色度信號C，進行傳輸然后再在顯示設備內解碼為Cb 和Cr 進行處理，這樣多少仍會帶來一定信號損失而產生失真(這種失真很小但在嚴格的廣播級視頻設備下進行測試時仍能發現) 。

    而且由于Cr Cb 的混合導致色度信號的帶寬也有一定的限制，所以S-Video 雖然已經比較優秀但離完美還相去甚遠，S-Video雖不是最好的，但考慮到目前的市場狀況和綜合成本等其它因素，它還是應用最普遍的視頻接口。為此，為了解決此類信號的傳輸問題，大多數的信號切換設備廠商都推出了S-Video以及Video 矩陣切換器產品。

大連科迪 Kdv2700 S－視頻矩陣

    Kdv2700 S－Video視頻矩陣是專門用于切換YUV、Y/C（S-Video）分量信號的一款矩陣，從4x1到32x32，可以在同一系統內配合立體聲音頻同時切換、統一控制。

    系統將接入的分量信號中的亮度、色差、音頻等信號各自獨立傳輸，信號之間相互獨立無干擾，保證了優質的信號傳輸質量。

■ 規模：4×1～8×8、16×1～16×16、32×4～32×32
■ 視頻格式：YUV 、YC、RGsB、RsGsBs
■ 視頻帶寬：150MHz (-3dB)，滿載
■ 音頻格式：單聲道、立體聲（平衡、非平衡通用）
■ 場逆程切換、支持視頻、音頻單獨或同時切換
■ 掉電記憶功能，保證數據永不丟失
■ 技術指標經權威部門測試，均達到或優于廣播甲級標準

□ 模塊化設計、前插板式結構、支持熱插拔
□ 采用19英寸、1U/3U/6U和8U標準機箱、熱備份雙電源（1U機箱除外）
□ 具有外同步信號接口
□ 具有多個RS-232控制端口，可選配遙控面板或接中控設備
□ TCP/IP 網絡控制接口可選
□ 視頻采用BNC接口，音頻采用三端壓線接口

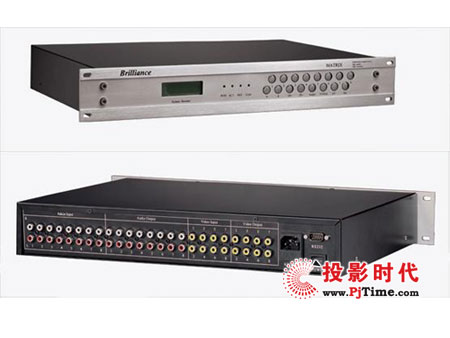

博睿聯創 VIDEO矩陣切換器



　　博睿聯創VIDEO系列矩陣切換器是專門為視音頻信號的顯示切換而設計的高性能智能矩陣開關設備，該系列產品廣泛的用于大屏幕投影顯示工程、電化教學、指揮控制中心、多媒體會議室等場合。

　　·兼容復合視頻、S－視頻、分量視頻、HDTV、RGsB
　　·寬帶技術設計，100M（－3dB）的滿載視頻帶寬
　　·采用大尺寸彩色液晶顯示屏，可顯示設備各通道的切換狀態、輸入信號特性等信息，方便切換控制
　　·采用多種切換控制方式：紅外遙控切換、鍵盤操作切換、RS232控制切換
　　·可機架安裝的標準機箱
　　·多組全局預置，掉電自動保存

　　同系列產品型號：
　　V-4*4 V-8*4 V-8*8 V-16*8 V-16*16 V-32*32 V-64*64 V-128*128

大連捷成FLEX-V系列Video矩陣

   FLEX系列Video切換矩陣是一種高性能、多格式、結緊湊的小型切換矩陣。是以BNC為輸入輸出接口形式矩陣，在1RU機箱內可實現4*4~16*16的切換規模，信號之間相互獨立無干擾，滿足各種應用環境及各種信號格式的需求。

結構設計

   1U機箱中最多可以插放一個切換板、4個輸入模塊、4個輸出模塊、采取自然散熱的方式，其外觀精致、小巧。輸入輸出采用后插板的方式，以便用戶根據自己的選擇，在單一機箱內方便快捷的組合和維護。還可多個(包括其他模式)機箱可通過RS-485總線進行級聯擴展實現多層更大規模的切換矩陣。比如：多個視頻、音頻機箱級聯成RGB/YUY分量視頻、立體聲音頻矩陣，并且都可以通過主矩陣的面板進行控制，級聯數目最多8臺。其擴展性與兼容性超強，所以它是一種快捷、簡單、靈活的系統應用方式。

控制設計
    控制接口采用RS-232/RS-422和打RS-485等控制方式，使用捷成公司專用的PC控制軟件進行控制，REF外接參考同步輸入信號，采用BNC接口，可使矩陣在參考同步信號的場消隱期內切換，確保畫面切換質量。

艾威盛 VIDEO 視頻矩陣切換器

   專業從事視頻圖像處理、 多媒體信號通道及控制技術等領域的產品研制、開發和生產廠商――艾威盛科技擁有眾多規格的VIDEO 視頻矩陣切換器產品。具體有：8路進 8路出 視頻矩陣切換器、2路進 4路出 視頻矩陣切換器、16路進 16路出 視頻矩陣切換器、32路進 16路出 視頻矩陣切換器、32路進 32路出 視頻矩陣切換器、48路進 16路出 視頻矩陣切換器、128路進 16路出 視頻矩陣切換器、128路進 32路出 視頻矩陣切換器、128路進 64路出 視頻矩陣切換器、128路進 128路出 視頻矩陣切換器、48路進48路出 視頻矩陣切換器。每一規格的產品還同時兼容它多種規格。

8路進 8路出 視頻矩陣切換器

• 輸 入：--
• 輸 出：--
• 增 益：0dB
• 輸 出：48路VIDEO信號
• 視頻阻抗：75Ω
• 視頻格式：復合視頻
• 接 口：BNC
• 視頻制式：支持所有制式
• 最大電平：0.5-2 Vp-p
• 電 源：100-240V/AC 50/60Hz
• 功 能：掉電現場保護、網絡控制、面板操作、計算機RS-232(RS-485)、紅外遙控、可選加外接紅外鍵盤


彩訊 VIDEO矩陣切換器

    彩訊科技TMX-VIDEO系列矩陣切換器 是對VIDEO進行切換和分配的切換設備，它可同時將多路VIDEO輸入信號分別切換到任何一個或多個輸出通道。

    該設備具有斷電現場保護功能，能保存設備關機前的工作狀態，具備與計算機聯機使用的RS-232通訊接口，并提供通訊協議和演示程序，方便聯機使用。

    視頻矩陣切換器采用新型的LED面板顯示和輕觸式按鍵確保狀態顯示更加直觀，更加合理，設備操作更加簡便 。

    本產品廣泛應用于需要切換和選擇VIDEO信號的各類場合，如：廣播電視、大屏幕投影電視、電化教育、電視電話會議、多媒體會議室等。
