信號世界 有我縱橫---大連捷成矩陣產品

大連捷成矩陣產品

   大連捷成科技（實業）發展公司是專業生產矩陣的專業化工廠。擁有15年的矩陣研發、制造經驗，依托超過30000件產品的錘煉，大連捷成的產品設計和制作工藝已經日臻完善； 在矩陣和視音頻信號分配/處理產品方面，大連捷成已經成為無可爭議的國內領先廠商，在產品設計、制造工藝方面達到了國內最高水平并完全可以媲美國際知名品牌。

    大連捷成的矩陣產品涉及廣電與AV兩個領域，產品包括Galaxy(銀河)系列大型多格式切換矩陣、XD系列大型多格式混插切換矩陣、EXCEED系列VGA格式大型切換矩陣、FLEX系列小型多用途矩陣、MVR系列中小型VGA矩陣等等。

    其中，EXCEED系列VGA格式大型切換矩陣是針對AV行業推出的一款大矩陣，具有大容量、高密度的特點，它集捷成十余年廣電級專業矩陣設計經驗與技術于一體，是一款最新設計、制造的符合現代和未來需求的最先進的分量式切換矩陣。全面采用“刀片”式模塊化設計，采用進口接插件實現各信號處理模塊高指標連接，廣電標準的高可靠冗余式專業電源組和先進的風道設計，保證了系統的穩定工作。EXCEED系列大型矩陣除了支持VGA信號的切換之外，還支持標準的彩色電視復合視頻，分量視頻信號。

    在廣電產品方面，GALAXY系列大型高可靠性矩陣更是獲得了眾多客戶的關注和青睞，GALAXY大型矩陣系統，采用了全狀態熱備技術，不僅僅電源、控制板可以實現冗余熱備份，同時還可以實現交叉點板和交叉點控制電路100%冗余熱備份，在國內首次實現了大型矩陣系統全狀態熱備份，使安全性提高到了近乎完美的水平，完全媲美國外知名品牌。并多次成功的應用于要求嚴格的廣電部門。

    信號世界，有“我”縱橫，大連捷成通過自主創新的努力、對精湛工藝的無盡追求力求為專業用戶提供媲美國外名牌產品的高指標、穩定可靠的信號路由產品，下面，我們就具體就大連捷成在AV領域的模擬矩陣產品進行詳細介紹。

FLEX系列小型多用途矩陣

    FLEX系列小型多用途矩陣是大連捷成最新設計的結構精巧的小型矩陣，所有的FLEX系列矩陣均采用1RU高的19英寸標準工業機架式機箱，結構緊湊，工藝精湛。

    FLEX系列矩陣是專為AV領域小型化信號路由分配和切換的應用而設計，F(xiàn)LEX整個系列包括了4個子系列，分別為FLEX-V模擬視頻矩陣、FLEX-A模擬音頻矩陣、FLEX-VA模擬視/音頻矩陣、FLEX-VGA計算機視頻矩陣，全系列矩陣針對不同的應用采用不同的后面板拉口，具有完善的前面板操作控制功能，同時支持RS-232/422/485/CBUS/CANBUS等多種遠程控制接口，配合計算機控制軟件，可以實現網絡化的矩陣控制；FLEX全系列矩陣還支持控制接口的級聯，可以對最多8臺FLEX矩陣進行控制級聯，以實現分層信號的切換和路由調度。

    FLEX矩陣秉承了大連捷成一貫的精湛工藝,在1RU機箱中實現了“刀片”式模塊化設計，矩陣所有組件均采用模塊化設計，可以靈活地進行“在線”維護和擴容，同時機箱內部采用進口高質量插件來實現各模塊之間的信號連接，即保證了系統的靈活性，又避免了其他某些廠商矩陣產品內部采用“飛線”連接各信號處理模塊所帶來的信號指標損耗，在確保小型化、結構精良的同時，確保FLEX系列矩陣具有一流的信號通道指標。

    FLEX系列矩陣廣泛適用于大屏幕投影系統、指揮控制中心、多媒體電視會議系統、多媒體會議室等需要各種信號路由調度和分配的應用場景。

    FLEX系列矩陣不同類型的后面板接口，在上述的各種應用場景中，可以靈活地滿足BNC接口的視頻信號調度、3pin接口的專業模擬音頻信號調度、RCA接口的視音頻信號調度、HD-15接口的計算機VGA視頻信號調度等不同接口、不同應用的需要。

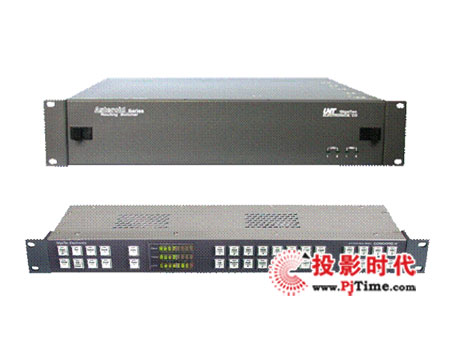

Asteroid(小行星)中型多格式切換矩陣

    Asteroid （小行星）系列切換矩陣是一種高性能、多格式、結構緊湊的小型切換矩陣。在2RU機箱最大可以完成32X32規模的切換�？梢蕴幚鞻IDEO、AUDIO、SD、DVB-ASI、AES/EBU等幾乎所有格式的圖象和聲音信號。

    控制接口采用LAN、RS-232/RS-422和CAN接口，以及本公司特有的C-BUS通訊控制方式，支持多個計算機、多個遙控面板和多個矩陣控制。

    roid （小行星）系列切換矩陣采用冗余熱備份式電源和控制系統，安全高效，是一種使用范圍非常寬的小型切換矩陣；廣泛應用于電視臺、有線網絡、電臺、視頻會議、通信、互聯網碼流處理以及衛星通訊等領域。

    產品特性

• 結構緊湊，19英寸，2RU機箱
• 規模：16×16～32×32
• 可分別或同時切換VIDEO、AUDIO、SD、DVB-ASI、AES/EBU等信號
• 寬碼率范圍：10Mb/s～1.5Gb/s
• 擴展性強，多個機箱可通過NODE-BUS 總線進行擴展
• 各模塊均為前向插入，支持熱插拔，可以方便地進行維護
• 內置側風冷系統，系統的熱量可以自然、迅速被排除到機箱外部
• 冗余熱備份式電源與控制系統
• 控制接口采用LAN、RS-232/RS-422和CAN，以及本公司特有的C-BUS通訊控制方式，支持多個計算機
• 多個遙控面板和多個矩陣控制
• 設有REF外參考同步輸入端口，可實現REF參考同步的場消隱期切換

技術特點

    機箱結構設計

    Asteroid系列組成十分靈活，2RU機箱可以實現16X16～32X32單視單音切換。如果需要增加層數，  可以通過機箱上的NODE-BUS進行機箱級聯進行擴展。

    機箱內可以插放2塊切換板，2塊電源模塊，2塊控制板，側置1個風扇組件。根據用戶需要可配置冗余熱備份電源或控制模塊。各種切換模塊可根據需要進行自由組合，滿足各種應用環境和各種信號格式需求。各模塊和電源均為前向插入，可以方便地進行維護。

    控制系統設計

    控制系統采用多通訊接口、冗余式設計。通訊接口有CAN總線接口、本公司專有的C-BUS接口、LAN接口、通用RS-232/RS-422串行接口。各種遙控面板基本包括當今世界上各廠家所提供各種面板的全部功能。LAN、RS-232/RS-422接口可與計算機連接�？墒褂帽竟�司提供的控制軟件完成各種控制，亦可使用本公司提供的通訊協議二次開發專用軟件進行控制。

    Asteroid系列矩陣控制系統可以完成諸如：切換、查詢、鎖定(LOCK)、齊切(SALVO)、執行(TAKE)等功能。在系統配置上可采用冗余式配置，即可采用兩個控制模塊同時工作。如果發現當前執行模塊發生故障時，可以自動亦可手動轉入備用控制模塊，確保矩陣系統的穩定性和可靠性。

    模塊設計

    模擬視頻部分

    模擬視頻切換模塊最大規模為32×32，集輸入、切換、輸出為一體，采用SMT表貼元件和多層PCB技術，使各路串?dāng)_抑制達到60dB以上。輸入方式為AC耦合DC恢復，可有效地隔離輸入視頻信號的附加直流電平，并能很好地恢復應有的直流成分。視頻切換部分采用大規模集成開關，在提高規模的同時很好地抑制各路之間的信號串?dāng)_。

    模擬音頻部分

    模擬音頻切換模塊最大規模為32×32，集輸入、切換、輸出為一體，采用SMT表貼元件和多層PCB技術及大規模切換芯片，使各項指標均達到廣播專業級指標。輸入為平衡高阻，輸出為平衡低阻電壓匹配方式。

    模擬音頻部分的輸入、輸出方式為三端壓線方式和DB25連接器兩種。對于非平衡輸入、輸出的音頻信號同樣適用，設有增益+6dB調整跳線，可對非平衡輸入、輸出的音頻信號進行增益調整。

    數字視頻部分（SDI、DVB-ASI）

    數字視頻切換模塊最大規模為32×32，集輸入、切換、輸出為一體，可分別提供時鐘恢復（Reclock）和旁路直通（Bypass）兩種工作模式。

    對于時鐘恢復模式，分別支持SMPTE259M和EBU.Tech3267標準的碼率為143Mb/s、177Mb/s、270Mb/s和360Mb/s的SDI和DVB-ASI數字視頻信號。對于旁路直通模式，可支持碼率范圍在10Mb/s～1.5Gb/s之間的數字信號。

    輸入部分可提供自動電纜均衡功能，最大均衡距離可達300m（270Mb/s）。

    數字音頻部分（AES/EBU）

    數字音頻切換模塊最大規模為32×32, 集輸入、切換、輸出為一體，可對AES和EBU標準的采樣頻率為30～100kHz的數字音頻信號提供路由切換。輸入部分可對AES/EBU信號提供電纜均衡功能。

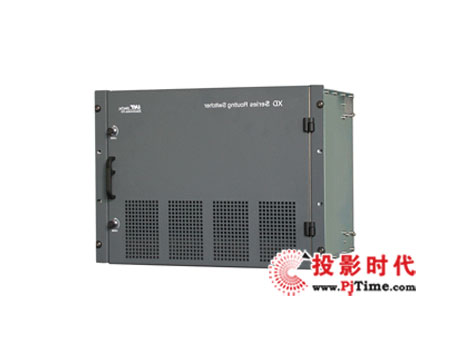

XD系列大型視音頻切換矩陣

XD系列大型視音頻切陣

　　XD系列切換矩陣是一種高性能、低價位、結構緊湊的大型矩陣。它采用一體化模塊設計：前后插板式結構、冗余式電源、冗余式控制系統及多面板控制，并配有專門的控制軟件實現計算機控制。支持多種格式的信號切換，可分別或同時完成模擬視頻、模擬音頻格式的信號的切換。XD系列切換矩陣是一種用途非常廣泛的矩陣。

主要特點

• 結構緊湊： 8RU高，19英寸寬
• 整體化設計：切換模塊集輸入、切換、輸出為一體
• 規模：32×32～128×128
• 信號格式：支持VIDEO、AUDIO、AES/EBU等信號的切換
• 垂直前插板式結構，支持熱插拔，方便維修、擴容
• 機箱內置大型風扇組，獨特的風道設計確保系統的良好散熱
• 冗余式電源和控制系統，保證系統穩定可靠
• 采用功率因數校正電源模塊，降低了對電網的污染，并具有較寬的輸入電壓范圍
• 靈活、強大的控制系統支持本公司各種控制面板和軟件
• 具有控制數據的掉電自動保護、上電自動恢復功能

應用領域

    廣泛應用于電視臺，廣播電臺，有線網絡，多媒體視頻等領域。

機箱結構設計

    8RU機箱采用垂直前插板結構，具有16個切換板槽位，2塊控制模塊槽位，2塊電源模塊槽位，1塊風冷模塊槽位，各種模塊均有前插功能板和后插I/O板，用戶可根據自身所需靈活配置矩陣規模。

    模擬視、音頻模塊和數字音頻模塊可以混插在同一機箱中。

    所有板卡模塊采用接插件連接，機箱中無任何導線連接，大大降低了故障發生幾率，提高了系統安全性。

電源設計

    XD系列矩陣采用高效、帶功率因數校正功能的電源模塊，工作電壓范圍為80VAC～260VAC，適用于全球各種電壓范圍。電源系統采用N+1冗余式設計，可以采用一個以上的電源模塊在矩陣系統中同時工作，既保證了系統的功率需要也保證了系統的可靠性。

控制系統設計

    控制系統采用多通訊接口、冗余式設計。通訊接口為本公司專有的C-BUS接口，CAN總線接口，LAN接口和通用RS-232接口。遙控面板的功能基本包括了當今全球各大廠家所能提供的全部功能。LAN接口及RS-232接口可與計算機連接，使用本公司提供的控制軟件完成各種控制，亦可使用本公司提供的通訊協議進行二次開發，以使用專用軟件進行控制。

    XD系列矩陣控制系統可以完成諸如：切換、查詢、鎖定、齊切、定時切換等功能。在系統配置上可采用冗余式配置，即兩個控制模塊可以同時工作。如果發現當前執行模塊發生故障，可以自動或手動轉入備用控制模塊，確保矩陣系統的穩定性和可靠性。

輸入輸出設計

    模擬視頻切換模塊規模為32×32，集輸入、切換、輸出為一體，采用SMT表貼元件和多層PCB技術，使各路串?dāng)_抑制達60dB以上。 輸入方式為AC耦合DC恢復，可有效地隔離輸入信號的附加直流電平，并能很好地恢復信號所應有的直流成分。切換部分采用大規模集成開關，在提高規模的同時并能很好地抑制各電路之間的信號串?dāng)_，輸出電路具有“關斷”功能，使各視頻模塊在輸出端進行直接連接，實現輸出數路的擴展。

    模擬視頻輸入、輸出均采用BNC連接，阻抗為75Ω，共有兩種視頻切換模塊可供選擇，一種帶寬為60MHz，適用于各種復合/分量視頻信號；另一種帶寬為225MHz，特別適用于VGA、XGA多媒體視頻切換。

    模擬音頻切換模塊規模為32×32，集輸入、切換、輸出為一體， 采用SMT表貼元件和多層PCB技術，輸入為平衡高阻，輸出為平衡低阻、電壓匹配方式，各項指標均可達廣播專業級指標。

    模擬音頻的輸入輸出連接方式為三端壓線方式，對于非平衡輸入、輸出的音頻信號同樣適用

FLEX-VGA系列矩陣VGA矩陣

    FLEX系列VGA視頻切換矩陣是一種高性能、多格式、結構緊湊的小型切換矩陣，是以HD15為輸入輸出接口形式矩陣。在1RU機箱內可實現2*2~8*8的切換規模。采用分層傳輸即可將接入的VGA中的RGBHV各分量信號獨立傳輸，信號之間相互獨立無干擾，滿足各種結構設計。

    結構設計

    1U機箱中有一塊切換規模最大為8*8，集輸入、輸出、切換為一體的整機模塊，采取自然散熱的方式，其外觀精致、小巧。還可多個(包括其他模式)機箱可通過RS-485總線進行級聯擴展實現多層更大規模的切換矩陣。比如：多個視頻、音頻機箱級聯成RGB/YUY分量視頻、立體聲音頻矩陣，并且都可以通過主矩陣的面板進行控制，級聯數目最多8臺。其擴展性與兼容性超強，所以它是一種快捷、簡單、靈活的系統應用方式。

    控制設計

    控制接口采用RS-232/RS-422和打RS-485等控制方式，使用捷成公司專用的PC控制軟件進行控制，REF外接參考同步輸入信號，采用BNC接口，可使矩陣在參考同步信號的場消隱期內切換，確保畫面切換質量�？梢酝饫鞻GA視頻格式多種分辨率的圖像信號。對于分量RGBHV 5BNC的用戶，可提供HD15轉5BNC電纜。

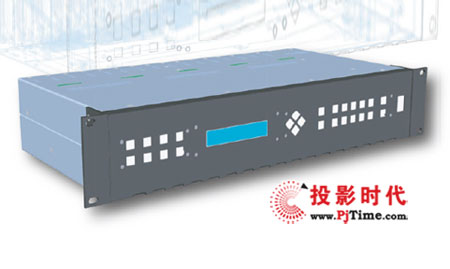

MVR系列中小型VGA矩陣

    MVR系列VGA切換器是一種高性能、結構緊湊的小型專業VGA切換矩陣。是以VGA(HD15)為輸入輸出接口的矩陣，在2RU機箱內可以實現2*2~16*16規模的切換，采用分層傳輸也就是將接入VGA中的RGBHV各分量信號獨立傳輸，信號之間相互獨立干擾，滿足各種應用環境及各種信號格式的需求；“刀片”式精巧結構設計，指標出色，易于現場維護和擴展。

    關鍵特點：

• 結構緊湊，19英寸寬，2RU機箱
• 規模：VGA(HD15接口)2*2~16*16
• 刀片式設計，機箱內部各模塊采用進口接插件高指標連接，后插板式輸入輸出模塊，可靈活現場擴展和升級，并保證信號指標不受擴展升級的影響
• 高帶寬矩陣切換芯片，圖像清晰穩定
• 支持VGA格式多種分辨率的圖像視頻信號
• 控制方式采用前面板控制(高亮LCD顯示)，RS-232/RS-422控制協議，以及RS-485通訊的多機并聯，C-BUS控制總線，控制機面板采用普通操作或通過LCD顯示四維鼠標鍵控制方式設計
• 控制端口包括RS-232和RS422，DB-9接口，C-BUS接口
• 可機架安裝的2RU金屬機箱，內部模塊化設計，后插板式設計風格，可以方便的進行維護
• 該系列產品采用了高抗干擾能力的通信接口電路，具有RS-232/RS422和 RS-485通信功能，并且可以通過RS-485通訊方式多機同步控制，以及C-BUS通訊控制方式，用戶可以方便的未完成演示過程中的信號轉換。
• 帶有繼電現場切換記憶保護功能，并有多種模式存儲，調用
• 高品質、大批量生產，高兼容性和穩定性、高性價比。

結構設計

    2U機箱中最多可以插放一個切換板、8個輸入模塊、8個輸出模塊、采取自然散熱的方式，其外觀精致、小巧。輸入輸出采用后插板的方式，以便用戶根據自己的選擇，在單一機箱內方便快捷的組合和維護。還可多個(包括其他模式)機箱可通過RS-485總線進行級聯擴展實現多層更大規模的切換矩陣。比如：多個視頻、音頻機箱級聯成RGB/YUY分量視頻、立體聲音頻矩陣，并且都可以通過主矩陣的面板進行控制，級聯數目最多8臺。其擴展性與兼容性超強，所以它是一種快捷、簡單、靈活的系統應用方式。

控制設計

    控制接口采用RS-232/RS-422和打RS-485等控制方式，使用捷成公司專用的PC控制軟件進行控制，以及捷 成 特有的C-BUS通訊控制方式，支持多個計算機、多個遙控面板和多個矩陣控制�？梢蕴幚鞻GA視頻格式多種分辨率的圖像信號。對于分量RGBHV 5BNC的用戶，可提供HD15轉5BNC電纜。

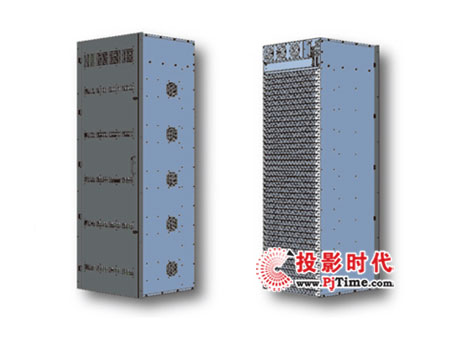

EXCEED 系列VGA大型矩陣

    EXCEED系列VGA格式大型切換矩陣，具有大容量、高密度的特點，是大連捷成集十余的廣電級專業矩陣設計經驗與技術，最新設計、制造的一款能夠符合現代和未來需求的最先進的分量式切換矩陣，該系列矩陣以BNC為輸入輸出接口，專為大型VGA分量式信號切換系統進行優化設計。EXCEED系列矩陣分三種型號，分別為EXCED3000（32x32規模）、EXCED6000（64x64規模）、EXCEED（128x128規模）。

    全面采用“刀片”式模塊化設計，采用進口接插件實現各信號模塊高指標連接，廣電標準的高可靠性冗余式塊專業電源組和先進的風道設計，保證了系統的穩定工作。EXCEED系列大型矩陣除了支持VGA信號的切換之外，還支持標準的彩色電視復合視頻、分量視頻信號。

    結構特點：

    機箱按型號分為三種：EXCED3000為8RU、EXCED6000為16RU、EXCEED為30RU。三種機箱均采用一組電源風扇組和一組機箱散熱風扇組對電源和機箱內部切換板進行強制散熱。此設備所有有源模塊均采用前插板式設計風格，輸入、輸出板的方法即可實現對設備的“在線”升級與擴容，靈活前后插扳的熱插拔技術也為用戶提供了“在線”維護的綠色通道。

    控制設計

    控制系統采用多通訊接口，冗余式設計。通過接口有CAN總線接口、本公司專用的C-BUS接口、LAN接口、通用RS-232/RS-485串行接口。LAN接口與RS-232/RS-485接口可與計算機連接，使用捷成專業的控制軟件完成各種控制，亦可以使用捷成提供的通訊協議二次開發專用軟件進行控制。控制系統使EXCEED系列矩陣真正實現網絡化控制，是一款真正的信號切換與管理系統，還可完成諸如：切換、查詢、鎖定、齊切等功能。在系統配置上采用冗余式配置，即可采用兩個控制模塊同時工作。如果發現當前模塊發生故障時，即可自動亦可手動轉入備用控制模塊，確保系統的穩定性和可靠性。
