化繁為簡還能省錢-多格式矩陣切換器

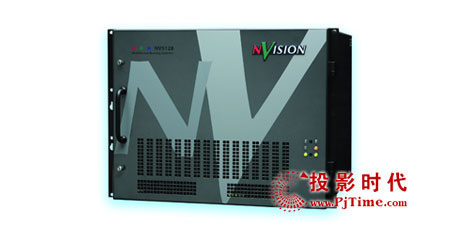

    NVISION　NV5128多格式矩陣可以滿足當前和未來的要求，即使是HD一樣可以支持。該創新性128×128系統支持全部當前的數字和模擬格式包括HD、SD、模擬視頻、模擬音頻、AES和時間碼、RS422和機器控制碼。

    通常情況下，不同格式矩陣的規格和尺寸存在顯著差別。所以我們的系統支持或大或小的長方形以及正方形配置。利用NV5128，用戶可以在16路輸入和輸出模塊內混合和匹配格式。主機結構為模塊化，可接受16個模塊，其中8個模塊用于輸入，8個模塊用于輸出。用戶可以根據自己需求靈活配置，空余的空間可以留作擴容或加入高清HD模塊。由于系統是以每16路作為步進，受障塊非常小，因此系統的安全性更高，靈活性更高。

    系統為客戶提供輸入輸出卡A/D和D/A的選擇。模擬視頻在NV5128內進行A/D轉換，因此模擬信號可以與數字信號在機箱內進行切換。輸出模塊提供D/A轉換，可以輸出模擬信號。

    對于HD信號處理，系統提供兩個方案供用戶選擇。一個是“經典型”，即HD輸入/輸出模塊為一體，占用兩個插槽。每個系統可以使用最多兩個這樣的模塊，即提供兩種HD配置：16×16, 或者32×32。另一種是“新型HD卡”。HD輸出模塊與交叉點模塊合為一體，該模塊占用4個插槽，即系統最小提供64×64路HD矩陣路由。因此，客戶可以根據矩陣大小的要求選擇“經典型”或者“新型”HD矩陣模塊來靈活構建自己的系統。

    配置NV5128非常簡易，只需插入模塊到機箱的正面，安裝I/O組件到背面。重新配置系統同樣簡單。不需要更換主板或內部重新走線，因此用戶無須為重新配置或升級停用矩陣擔心。

    SDI模塊滿足或超過全部SMPTE 259M性能規范。HD模塊滿足或超過全部SMPTE 292M性能規范。系統的散熱設計充分考慮到實際情況采取前后散熱方式。室內空氣從機箱正面吸入并從后面排出。這樣可以有效防止設備機架內部暖空氣再循環。

    NVISION系列矩陣產品性能：
    全部主輸出都是非倒置的，以便包含ASI（NRZ編碼的）信號。第二輸出倒置。
    全部輸出都重復計時，確保技術信號質量得到保持。
    在同一機架同時切換SDI和HD-SDI信號。
    支持在任何標準場消隱期切換（60/59.94/25/24/23.976。I或P）。
    確定切換的時間碼輸入（LTC和VITC），由控制系統決定。
    用于狀態監測的全面的插件級診斷，由控制系統決定。
    全部基本功能告警，包括冷卻風扇故障。
    全冗余電源。
    全冗余控制接口，由控制系統決定。
    如果形成新需求，設計允許接口其它類型信號。
    可被最新的控制系統控制：NVISION ENVY、Sony、泰克、Artel（Utah/Dynatech）、ProBel、AVS OMNIBUS、Pesa等。
