Accuon超大型交互式投影系統用于東北某油田

    隨著現代網絡信息技術的飛速發展，各行各業已經深刻地認識到現代信息技術對其發展起著越來越重要的作用。石油工業與其它工業領域同樣在向智能化和信息化發展。因此，數字化油田的概念應運而生。油田數字化就是在油田油氣生產、開采、集輸、生產運行等各個方面應用信息技術，深入開發和廣泛利用信息資源，加速實現油田數字化、現代化的進程。而油田信息化的最重要組成部分是GIS系統。為了更好地運用GIS系統對油田進行生產管理，油田領導層決定導入交互式投影系統。將GIS系統平臺與交互式投影系統有機地結合起來。

    日前，全球首套超大型交互式投影系統正式成功應用于東北某油田總控中心。據悉，本套超大型交互式投影系統是由美國Accuon（艾恩光電）公司設計提供。交互式投影系統具備了無線數字交互式演示功能。透過此套超大型交互式投影系統，用戶可以使用感應筆在屏幕上自由書寫并紀錄，感應筆可以直接調用GIS軟件界面菜單、移動GIS地圖、在GIS地圖上標注圈點出重要信息，并且系統會自動存儲注釋內容和書寫過的畫面內容。

設備組成：

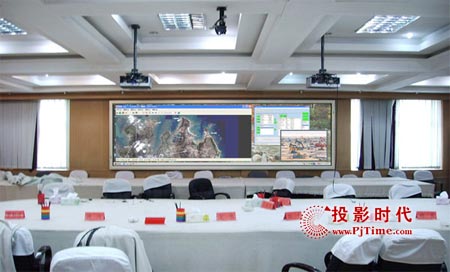

    投影系統的屏幕顯示面積達到了5.3米x 1.6米。整套系統由以下3部分所以組成：

    超大型交互式投影系統由兩片120寸NovaVista I系列強光正投光學屏幕橫向拼接組合而成。使用兩臺松下FD560 DLP投影機作正投吊頂固定安裝。再配置Accuon MV1000圖像處理器為投影機提供RGB電腦信號。

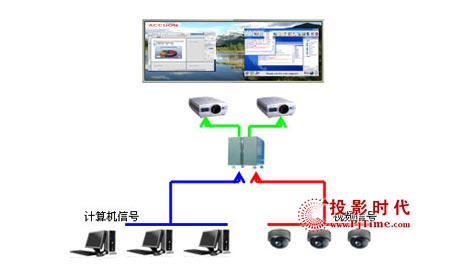

系統連線圖：

系統功能與特性介紹：

    用戶要求總控室有充足的環境光（屏幕前環境光照度為50Lux），以確保調度人員能在最佳精神狀態下完成指揮調度工作，同時投影屏幕能清晰地顯示GIS 系統地圖的每個細節部分。如采用普通正投屏幕，由于其成像特性是表面成像，環境光對投影畫面生產強烈干擾，導致成像對比度大幅下降，圖像反白，損失圖像細節。而NovaVista I系列強光正投光學屏幕的抗環境光特性在此次工程當中得到了充分體現。其特有的5層專利光學設計，運用了光學屏幕特有的內里成像技術，有效抑制環境光對屏幕成像的影響。即使在光線充足的環境下，屏幕仍然能呈現良好的對比度和色彩，獲得近乎背投屏幕的圖像畫面。屏幕內層更精細的微銀半球點距和有效分色技術，極大地提高了屏幕的分辨率，Nova Vista 強光正投光學屏幕都會有相應的著色點，這些相對無限的著色點對應圖像的每一個像素點，從而使畫面具有精細致密的景深，充分地表現出GIS 系統地圖畫面上的每一處細節。

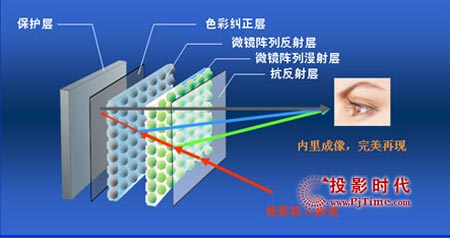

五層光學結構微鏡陣列抗環境光專利技術
NovaVista I系列強光正投光學屏幕技術結構

2、超大型整屏互動技術：

  NovaVista I系列強光正投光學屏幕帶有無線互動功能。此功能運用了先進的超聲波定位技術捕捉感應筆在投影屏幕上移動的位置。投影屏幕與圖像處理器采用無線/有線方式連接。使投影屏幕整屏（5.3米x 1.6米）變成一個大型觸摸屏。用戶使用感應筆可在屏幕任意范圍內進行書寫，書寫的筆跡會以電子筆跡顯示在屏幕上，用戶也可以把感應筆作無線鼠標使用，操作拖弋屏幕上顯示的程序界面和GIS矢量地圖。結合用戶的數字化油田GIS系統，指揮調度人員可利用互動功能討論分析實時的井下壓力數據，原油存量分布圖表，田井位分布、輸油管線、供電系統、地下污水管線、地形地貌、地震測線等數據，并及時將要重要的技術數據在屏幕上加上注釋、圈點。系統會將討論過程中的書寫內容、注釋自動存檔，并可錄制成視頻文件以便日后檢索。

3、整屏高分辨率顯示，多路信號共屏顯示：

   交互式投影系統運用了兩片120寸NovaVista I系列強光正投光學屏幕橫向而成一個寬5.3米x高1.6米的整體顯示畫面。通過系統配置的Accuon MV3000圖像處理器，整屏分辨率達到2048X768，結合數字油田GIS系統，可以實現滿屏顯示矢量GIS地圖，也可以同時顯示多個計算機/視頻信號，為指揮調度人員對多組GIS數據的縱向關聯分析提供了理想的信息顯示平臺。

    東北某油田已經經歷了二十幾年的勘探研究，保存了大量勘探資料，如：重力、磁力、地震、解釋成果等，技術人員和指揮調度人員在進行勘探成果和生產調度決策討論時經常要查詢這些信息，并進行對比分析。傳統的資料室方式無法實現多人共享這些信息，也經常造成數據的丟失和破損。另外，油田的迅速開發，出現了大量地面和地下設施，施工單位的不同、施工年度的不同、數據格式的不同造成這些信息無法被各相關部門共享，這就給制訂開發方案和地面工程建設、勘探作業、鉆井等各項工作帶來很大困難和安全隱患，而隨著數字化油田GIS系統和交互式投影系統的投用，使各種技術數據、矢量地圖信息都統一到一個信息平臺上，技術人員和指揮調度人員可以在一個超大型交互屏幕上對所有技術數據、矢量地圖信息進行瀏覽、分析、交流、討論和決策，極大地提高了企業勞動生產率、降低了投資和消耗、提高了工作效率、經濟效益和決策管理水平。
