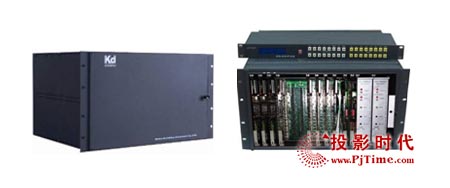

Kd2600系列大型視音頻矩陣切換器

   Kd2600系列矩陣是大連科迪矩陣型號最多最全的一個系列。該系列矩陣規模從24×24～32×32、48×8～48×48、64×8～64×64、96×8～128×128、256×16～512×512，矩陣全部采用大規模集成電路、模塊化設計、插板式結構、熱備份雙電源。矩陣全部采用場逆程切換，具有掉電記憶功能，并支持視頻、音頻多層單獨或同時切換。獨立控制面板設計直觀操作簡便、VFD顯示屏保證從任何視角都可清晰觀察到矩陣切換信息，并帶有RS232通信接口(提供通信協議)，可接多個遙控面板或通過中控等設備集成控制。矩陣根據用戶需要可添加TCP/IP 網絡控制接口、 RS－422或RS－485控制端口。

集成度高，矩陣規模大

    采用大規模集成電路，解決了矩陣規模和指標的瓶頸問題，提高了系統的集成度和穩定度。在一個6U機箱內可以組成128×128復合視頻矩陣，或64×64復合視頻／單聲道音頻矩陣，矩陣規�？梢詮�24×24進行任意的擴容，最大可至512×512。

模塊化設計、插板式結構

    各線路板均支持熱插拔，可在帶電情況下直接更換信號切換板，選用進口優質元器件，隔離度高，具有極強的抗串擾能力；系統內所有的電路板均支持熱插拔，為系統維護帶來了極大地方便。

系統功能完善

    切換的全過程采用場逆程切換，切換時幾乎無抖動，并且可以加入同步信號，使切換真正同步。矩陣系統的主機具有掉電記憶功能，保證斷電后數據永不丟失。視頻切換輸入AC/DC恢復方式可選，輸出采用視頻高速運放，確保圖像信號質量，減小體積和串擾；音頻切換采用平衡式輸入/輸出，亦適用于不平衡信號，電路采用無變壓器平衡式輸出，保證優良的共模抑制比，具有寬頻響、低失真的特點。

冗余式熱備份電源

    系統的機箱內全部采用熱備份一體化開關電源，機箱內的兩塊電源板同時工作, 互為熱備份。 當其中一個電源組件發生故障時，另一個自動承擔全部工作，保證系統運行的連續性，提高了系統的可靠性。

靈活穩定的控制系統

    Kd2600矩陣可以通過一個或多個控制面板對設備進行控制，而且多個控制面板之間的權限可以根據客戶的要求加以設定。可以同時進行單路／多路信號的切換，并且可以對矩陣的切換狀態和歷史記錄進行查詢，以及對重要信號的輸出端口進行鎖定，防止誤操作，而且可以對信號進行分層切換（即視／音頻可以單獨切換）

高指標、高性能

    Kd2600矩陣所有性能指標均優于廣電甲級標準，系統運行穩定可靠，多年來建立了龐大的客戶群，其中，多臺64路、128路矩陣作為總控和信號調度中心廣泛應用于各地省級廣播電視系統、國家部級機關、各省市大型機關、網絡中心、部隊的大屏指揮系統和監控系統。

    主要特點：

■ 規模：24×24～32×32、48×8～48×48、64×8～64×64、96×8～128×128、256×16～512×512
■ 復合視頻支持PAL、NTSC3.58、NTSC4.43、SECAM多種制式
■ 音頻支持平衡和非平衡音頻信號切換
■ 模塊化設計、插板式結構、可帶電熱插拔更換切換板。
■ 熱備份雙電源，熱備份雙控制電路板
■ 矩陣支持場逆程切換提供多路信號源間的無縫切換
■ 支持視頻、音頻多層單獨或同時切換
■ 具有多個RS-232接口，支持多個遙控面板和計算機控制，提供通信協議

□ 采用標準19英寸寬(482mm)、6U高(264mm)機箱
□ 視頻采用進口BNC接口
□ 音頻采用可插拔三端壓線端子(3PIN)
□ 視頻帶寬為100MHz
□ 獨立遙控面板，發光按鍵
□ 掉電記憶功能，保證數據永不丟失
□ 外同步信號接口，可連接同步信號
□ TCP/IP網絡控制接口（可選）
□ RS-422或RS-485（可選）
