響石液晶拼接幕墻的原理、特征、組成、功能及優勢

響石在CCBN2007展示的8*8液晶拼接幕墻

    響石液晶拼接幕墻是一種全新的大屏幕拼接方式，其可以無限地拼接，在今年的公安部春節聯歡晚會上背景幕墻就應用了48塊40英寸組成的300英寸液晶拼接幕墻，投影時代網編輯記者在CCBN2007大展上也親眼目睹了一個8*8共64塊40英寸組成的巨無霸液晶拼接幕墻，成為了本次展會最大的亮點，筆者與響石公司相關人員進行了詳細的了解，覺得這個產品還是非常有創新和應用價值，特此向大家詳細介紹一下響石液晶拼接幕墻的原理、特征、組成、功能及優勢。

    首先讓我們看看液晶拼接幕墻的屏幕——DID TFT LCD液晶屏。

DID TFT LCD的特征

    DID（Digital Infomation Display） TFT(Thin-Film Transistor) LCD(Liquid Crystal Display)是專用產品液晶屏。它是根據應用于安防、廣播電視、醫療、工業及公共媒體發布等領域轉業監視器的技術要求而設計和生產的，是繼NB、PC以TV之后的第四代LCD產品。其以卓越的顯示性能，已經成為人們認同的當前最高端、最理想的液晶監視器顯示屏。DID TFT LCD液晶屏具有高亮度、 高對比度、更好的彩色飽和度、更寬的視角、可靠性更好、純平面顯示、亮度均勻、影像穩定不閃爍、120HZ倍頻刷新頻率、更長使用壽命等特征。下面讓我們具體介紹一下這些突出特征：

  · 高亮度
    與TV和PC液晶屏相比，DID液晶屏擁有更高的亮度。TV或PC液晶屏的亮度一般只有250~300cd/m²(≤ 20.1”)和400~500 cd/m²(≥ 26”)，而DID液晶屏的亮度可以達到300~500 cd/m²(≤20.1”)和700~800 cd/m²(≥26”)。

  · 高對比度
    DID 液晶屏具有1000：1（ <=20.1”）1500：1（ ≥ 26”）對比度，比傳統PC或TV液晶屏要高出一倍以上，是一般背投的三倍。

  · 更好的彩色飽和度
    目前普通LCD和CRT的彩色飽和度只有72％，而DID LCD可以達到92%的高彩色飽和度，這得益于DID新開發的色彩校準技術，通過這個技術，除了對靜止畫面進行色彩校準外，還能對動態畫面進行色彩的校準，這樣才能確保畫面輸出的精確和穩定。

  · 更寬的視角
    PVA（Patterned Vertical Alignment）技術即“圖像垂直調整技術”，利用這種技術，可視角度可達雙170°以上(橫向和縱向)。

  · 可靠性更好
    普通液晶屏為電視，PC顯示器設計，不支持日夜連續使用；DID液晶屏為監視器、廣告牌設計，支持在公眾場合日夜連續使用。

  · 純平面顯示
    LCD是平板顯示設備的代表，是真正的純平顯示器，完全無曲率大畫面，無變形失真。

  · 亮度均勻，影像穩定不閃爍
    由于LCD每一個點在接收到信號后就一直保持那種色彩和亮度，而不像CRT那樣需要不斷刷新亮點。因此，LCD亮度均勻、畫質高而且絕對不會閃爍。

  · 120HZ倍頻刷新頻率
    專利的120Hz倍頻液晶顯示技術，能有效解決圖像快速運動過程中的拖尾和模糊，增強圖像的清晰度和對比度，使畫面更清澈，人眼長時間觀看也不易疲勞。

  · 更長使用壽命
    普通的NB、PC及TV使用的LCD液晶屏其背光源的使用壽命為1萬至3萬小時，而DID LCD液晶屏背光源的使用壽命均可達5萬小時以上，這就確保了拼接幕墻使用的每片液晶屏在長時間使用后的亮度、對比度和色度的一致性并且確保幕墻的使用壽命不低于5萬小時。

  · 超薄窄邊設計
    DID液晶屏在擁有超大顯示面積的同時，還有厚度薄，重量輕等優勢，可以方便地拼接、安裝。一般40英寸的DID LCD，其重量只有12.5KG，厚度不到10公分，拼接專用的液晶屏，其優秀的窄邊設計，使其邊緣只有1公分，相對于40寸的大屏幕來說，這么小的邊緣完全不影響幕墻的整體顯示效果。

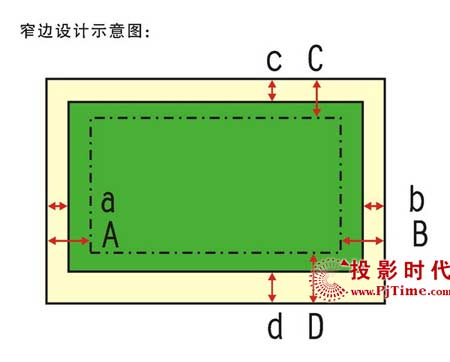

窄邊設計示意圖

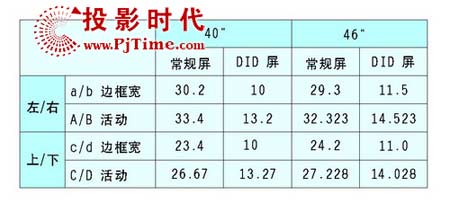

窄邊設計實例效果圖：目前少于10mm邊框
