增強信號還原清晰影像－長線驅動器

彩訊TMX9100 長線驅動器

　　彩訊TMX9100 長線驅動器是為工程應用設計的系列產品之一。采用同軸屏蔽線傳輸（彩訊采用雙絞線的傳輸?shù)拈L線驅動器型號TMX9200）該設備主要用于解決因計算機信號長線傳輸引起的圖像拖尾現象；本設備具有兩個長線驅動口和一個不帶長線驅動的監視器接口，為方便工程使用，兩個長線驅動口分別采用BNC 接口和三排15 針D 型連接器孔型接口，監視器接口采用三排15 針D 型連接器孔型接口，輸入采用BNC 接口和三排15 針D 型連接器孔型接口兩種方式。本處所指的計算機信號包括R、G、B、H、V（三個模擬通道，兩個TTL 通道）的五路傳輸格式，如RGBHV、RGBS或RGsB信號，或多路復合視頻信號。最遠可以傳240M。

　　另外，為了方便工程應用，TMX9100 長線驅動器提供一個監視器接口和一個環出接口。監視器接口MONITOR 可直接連接到本地監視器。不必再進行其它操作。如果需要使用兩個本地監視器，可以把其中一個接到剩下的一個輸入作為環出使用的，比如輸入接VGA IN 時，RGB IN 可作為環出監視器接口使用。此時必須把RGB 開關按為高阻方式。

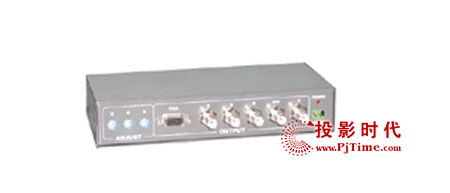

TMX9100驅動器

TMX9100主要特征

　　三組16級補償調整設置，更加迎合工程實際需求
　　可兼容最高達1600x1200的高質量的RGBHV計算機視頻信號傳輸
　　可兼容傳輸三路復合視頻、S-視頻、RGBS、RGsB、RGBs、YPbPr、YCbCr
　　H、V極性調整------同步信號反相功能
