系統工程常用設備-模擬信號分配器

什么是信號分配器

　　信號分配器是指將一路信號在無信號損失的情況下分配成多路相同的信號，輸出給多個顯示設備。分配器的主要技術指標有：

　　頻率范圍：分配器使用在整個有線電視網中，因此應具有寬帶的頻率特性；

　　輸入輸出阻抗：有線電視網中的射頻各種接口阻抗均應為75歐，以實現阻抗匹配，因此分配器輸入端及輸出端阻抗均應為75歐；

　　分配損失：在系統中總希望接入分配器損耗越小越好。分配損失Ls的多少和分配路數n的多少有關，在理想情況下Ls=10lgn，當n=2時為二分配器分配損失為3dB。實際上除了等分信號的損失外，還有一部分是由于分配器件本身張衰減，所以總比計算值要大。如二分配器分配損失工程上常取值3.5dB，4分配器損失常取值 8dB；

　　相互隔離：相互隔離亦稱分配隔離。如果在分配器的某一個輸出端加入一個信號，該信號電平與其它輸出端該信號電平之差即是相互隔離，一般要求分配器輸出端隔離度大于20dB以上。分配器輸出端隔離度越大越好，則表示分配器各輸出端之間的相互影響、干擾��；

　　駐波比：駐波比是衡量分配網絡傳輸質量的重要指標，它表示阻抗匹配程度。在理想情況下，分配器的輸入阻抗、輸出阻抗和它相聯接的同軸電纜的阻抗完全相等，這時的駐波比為1，實際上駐波比往往大于1。如果駐波比太大，則傳輸信號就會在分配器的輸入端或者輸出端產生反射，對圖像質量產生不良影響，如重影等。

　　按分配器類型比較常見的有VGA分配器、另外還有DVI分配器、以及HDMI分配器等，在這里我們重點介紹 模擬信號-VGA分配器，而數字信號分配器(DVI分配器、HDMI分配器)將在以后的文章里重點介紹。

兆科SD系列信號分配器

　　實際是也是一款VGA高端信號分配設備，“SD”表示型號路數，數字表示最大可以分配多少路，數字后面后面的字母采用的接口類型，現在兆科公司常備的規格具體有SD-2GB型信號分配器、SD-8G型信號分配器、SD-4HV型信號分配器、SD-3G型信號分配器、SD-20G型信號分配器。

　　兆科SD系列信號分配器機殼采用全鋁合金密封，使其具有良好的電磁屏蔽效果，完全適用于機電設備眾多的復雜環境；具有300M的高帶寬傳輸通道，支持分辨率達到1600×1200，目前已被“四機賽瓦石油鉆臺設備有限公司、以及許多的醫療機構廣泛應用于顯示設備。

　　兆科系列信號分配器具有連線簡便、體積小等特點，傳輸距離可達50-80米。其輸入輸出端均為D-HD15(VGA)（SD-4HV型信號分配器接口采用5BNC）接口。可將一路輸入信號分配為二路或者更多的路數，以連接多個輸出設備，并保證各路輸出信號不失真，不衰減�？杉嫒軻GA、SVGA、XGA、SXGA信號模式。機內放大器可對信號進行補償，以彌補長線傳輸對信號造成的損失。

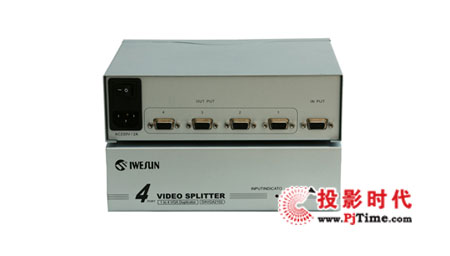

艾威盛 VGA 信號分配器

    艾威盛信號分配器從一進2出到一進32出有多個型號，具體有VGA1F2、VGA1F4、VGA1F8、VGA1F16、VGA1F24、VGA1F32。是一系列專門為視頻信號以及高清晰數學圖像信號的顯示切換而設計的高性能智能矩陣開關設備，該系列產品廣泛用于大屏幕投影顯示工程、電器商場設備展示，電化教學、指揮控制中心、多媒體會議室等場合,完成VGA信號的分配工作。

   艾威盛信號VGA分配器是專門為大型多媒體演示設計和展示會等場合設計的，可以完成1~32路輸出，用戶可以方便的完成演示過程中的信號分配。

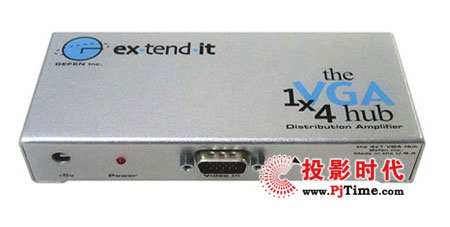

格芬 EXT-VGA-145

    格芬 EXT-VGA-145是一款1*4VGA分配器，可以輕松的將1路信號同時分配給4臺顯示器，支持分量信號分配，支持高達1080p、2K和1920*1200分辨率，允許4臺顯示器同時連接到1路信號源。

EXT-VGA-145

    在安裝時，用附贈線纜將電腦的VGA視頻端口與1:4 VGA集線器的輸入端相連。最多可以將4臺模擬顯示器或投影儀連接到集線器的4個VGA輸出端口上。VGA輸出端口1為主連接，用來支持主顯示設備。VGA端口2至4輸出鏡像跟隨主顯示。

產品配套：
           1：4 VGA集線器
           6英尺VGA纜線一根（“公頭”轉“母頭”）
           5 V 外接電源

產品功能特點：
           輕松的將一個源信號，同時分配輸出到多4臺顯示設備上；
           支持組分色差視頻信號分配；
           支持1920×1200視頻分辨率；
           支持4臺顯示設備同時連接到同一個視頻信號源上；
           安裝快速簡潔；

產品規格：
           VGA放大器帶寬：350 MHz ；
           視頻輸入信號：1.2 Volts p-p ；
           同步輸入信號：5 Volts p-p (TTL)；
           水平掃描頻率：15-70 KHz；
           垂直掃描頻率：30 - 170 Hz；
           支持所有VESA標準視頻分辨率；
           VGA輸入端口：HD-15；
           VGA輸出端口：HD-15；
           電源：5 伏 DC （外接）；
           功耗：5 瓦特 (最大)；
           尺寸：5.75（寬）×1 （高）× 2.5（長） 英寸；
           運輸重量：4磅

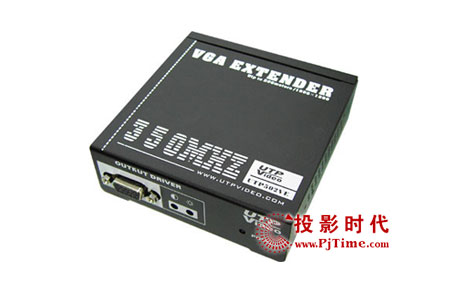

優特普 UTP502VE

VGA分配器－

　　VGA分配器是將計算機或其它VGA輸出信號分配至多個VGA顯示設備或投影顯示系統上的一種控制設備。可廣泛用于所有需要進行VGA信號分配和組合的領域：軍工、多媒體教學、電視電話會議、大屏幕顯示、會展、金融、科研,氣象等領域。

　　VGA分配器是最最常見到的信號處理設備，幾乎是每個信號處理設備廠商都有生產，典型產品有優特普超強驅動能力的VGA分配器，型號是UTP502VE。

　　UTP502VE是具有超強驅動能力，用戶使用時先將電腦主機的VGA信號通過一根標配的高質量VGA線引接到UTP502VE的INPUT上，UTP502V上有兩個VGA輸出口,其中一個可以接到本地顯示器上，另一路接到遠端150米的顯示設備上，通過調節UTP502VE上的亮度和對比度，就可以把遠端顯示設備的圖像清晰度調整到與本地一樣的效果。通過調整后，遠端顯示設備的圖像質量會有質的提高，UTP502VE可以最大程度的消除脫尾和重影現象，還你一個清晰的圖像畫面。

    UTP502VE采用350M帶寬高性能預加重驅動芯片組，傳輸150米后，圖像質量最低可以到1600×1200◎60HZ，完全可以滿足目前我國各種重點工程對高品質圖像質量的要求。UTP502VE執行IEC61000-4-4:1995防護標準，確保產品的穩定性。該產屬工業級產品，環境適應能力很強，可以在全國重點工程上使用。

　　該產品通過了CE和FCC認證，因其徹底解決工程中因VGA信號通過VGA線材傳輸過遠而造成的信號衰減的問題，而價位不低。

藍寶VGA熒屏分配器-SP-1825

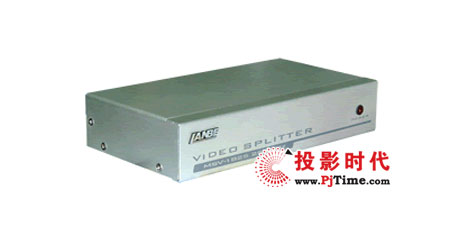

藍寶VGA熒屏分配器--SP-1825

     藍寶VGA熒屏分配器--SP-1825可以將一臺主機的信號分配給8顯示器、投影機或其他視頻輸出設備，從而顯示八組相同的畫面；并可進行2層級連擴展；顯示支持最大可達1600*1280；標配電源DC 9V/300-500mA min；可連接至75m距離； 適合證券市場、計算機展示會場、影視、視訊傳播公司、教育訓練中心等環境采用。

藍寶VGA熒屏分配器--SP-1825參數一覽：

寬博基業 CVL-405

    CVL-405 型VGA雙絞線發射器是用于解決VGA圖像長距離傳輸設備。VGA信號雙絞線發送器(CVL-405)可以將一路VGA信號分配成五路RJ45信號通過雙絞線傳輸?shù)讲煌�位置的VGA接收器(CVL-401-R)。將視頻模擬R、G、B信號通過超五類或六類網線傳輸至200米距離。

    產品特點：

將電腦主機的視頻(VGA)延長最遠達150米
提供一個本地VGA監視口供用戶使用
分配成五路VGA信號通過五根雙絞線傳輸
使用網線(超五類或六類)延長，成本低廉
無需驅動程序，使用布線安裝簡單方便
圖像質量好，產品抗干擾性能強

    CVL-405應用方案構圖

科迪VGA/RGB分配放大器

科迪VGA分配放大器

    科迪VGA分配放大器是一款帶長線驅動功能的VGA信號分配器，可以有效避免信號在長距離的傳輸中產生的信號損失。1路信號可以分配2路、4路、8路、標準配置1U機箱。

    技術參數

    輸入：1路VGA信號，15針HDF
    輸出：4路VGA信號，15路HDF
    帶寬：250MHZ(-3db)
    支持長線驅動功能
    支持高解析度顯示
    兼容輸入： IBM VGA/SUPER VGA/XGA/SVGA/UXGA/SUN/SGI工作站
    電源規格：220V，50HZ

科迪RGB分配放大器

    RGB分配放大器能滿足從高解析度的計算機及工作站到多臺投影機和終端的分配放大需要以。

    1路信號可以分配4路、8路、多種機箱規格可選，1U和2U機箱支持熱插拔，2U機箱標準配置熱備份雙電源。

    技術參數

    輸入：1路RGBHV信號，BNC
    輸出：4路、8路 BNC
    帶寬：250MHZ(-3db)滿載
    支持長線驅動功能
    支持高解析度顯示
    兼容輸入： RGBS、RGBHV、RGSB
    電源規格：220V，50HZ
