數字化技術的延伸-DVI、HDMI接口矩陣

DVI和HDMI接口成未來發展趨勢

　　在過去的一年里，許多廠商都大批量發布帶有DVI與HDMI連接器的消費電子類產品，DVI (Digital Visual Interface)指的是數字視頻接口，HDMI (High Definition Multimedia Interface)指的是高清晰度多媒體接口。這兩種接口將廣泛應用于高清DVD播放機、有線電視/衛星電視機頂盒、液晶電視/等離子電視/背投電視HDTV、投影機等設備上，它們可以有效地提高數字圖像的質量，不再需要進行模數轉換。尤其是顯示領域產品中，隨著人們的高清晰視頻畫面的要求越來越高，許多的終端的顯示設備都紛紛配備了DVI、HDMI之類的數字接口。

夏新最近推出LC47V1P液晶電視搭載了多達4個HDMI接口 其中背面2個，另側面2個

　　DVI傳輸?shù)氖菙?shù)字信號，數字圖像信息不需經過任何轉換，就會直接被傳送到顯示設備上，因此減少了數字→模擬→數字繁瑣的轉換過程，大大節省了時間，因此它的速度更快，有效消除拖影現象，而且使用DVI進行數據傳輸，信號沒有衰減，色彩更純凈，更逼真。

    HDMI是基于DVI制定的，可以看作是DVI的強化與延伸，兩者可以兼容。HDMI在保持高品質的情況下能夠以數碼形式傳輸未經壓縮的高分辨率視頻和多聲道音頻數據，最高數據傳輸速度為5Gbps。HDMI能夠支持所有的ATSC HDTV標準，不僅可以滿足目前最高畫質1080p的分辨率，還能支持DVD Audio等最先進的數字音頻格式，支持八聲道96k–Hz或立體聲192kHz數碼音頻傳送，而且只用一條HDMI線連接，免除數碼音頻接線。同時HDMI標準所具備的額外空間可以應用在日后升級的音視頻格式中。

    目前，數字視頻的應用已變得很廣闊，配備了DVI、HDMI之類的數字接口數字產品越來越多應用于家庭影院和數字影院等系統工程項目中，作為系統工程領域具有超前感悟力的工程商們聞風而動，如美國格芬、國內的利國、快捷先后都推出了DVI與HDMI的矩陣產品以及相關完善的數字視頻方案，從而全面提高工程檔次，實現無損的圖形圖像傳輸和顯示。

    不過由于技術上的限制，在大型的工程中，DVI的實現仍有難度，目前推出的DVI數字信號矩陣產品多在16輸入及16輸出以下。HDMI雖和DVI一樣為目前主要的視頻輸出界面標準，但不同于DVI的是HDMI除可支持全數碼的視頻信號傳送以外還可同步支持?jǐn)?shù)碼音頻傳送，在實現上更加復雜，目前現實化的產品寥寥可數；目前應用HDMI矩陣最多的主要是廣電行業，而在大屏顯示系統里　一般只對視頻有要求，因此采用DVI的頻率比HDMI的矩陣多。

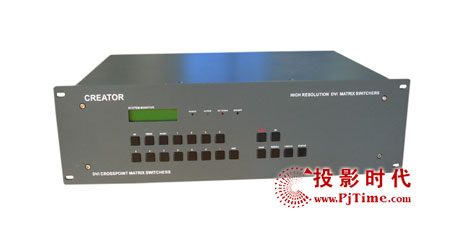

CREATOR DVI0808矩陣

    DVI0808矩陣切換器，是一款高性能的電腦信號和音頻信號專業切換設備，用于多個電腦信號和音頻信號輸入輸出交叉切換，提供獨立的DVI和音頻平衡/非平衡輸入、輸出端子，每路DVI分量信號和音頻信號單獨傳輸，單獨切換，使信號傳輸衰減降至最低，圖像和聲音信號能高保真輸出。

    DVI0808矩陣主要應用于廣播電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、指揮控制中心等要求極高清晰度的場合。本產品帶有斷電現場保護、LCD液晶顯示、音視頻同步或分離切換等功能，帶輸入前端精確自適應補償，將最大的輸入距離延長至36米，支持輸入信號狀態監測，能實時監測和顯示當前各輸入通道是否有有效的信號接入, 支持負載接入狀態監測，能實時監測和顯示輸出通道是否連接有負載, 帶有8路音頻輸入端口，8路音頻輸出端口，并具備RS232通訊接口，可以方便與個人電腦、遙控系統或各種遠端控制設備配合使用。

    產品特性：

1.支持8路DVI信號輸入,8路DVI信號輸出;
2.支持輸入前端精確自適應補償，將最大的輸入距離延長至36米;
3.支持輸入信號狀態監測，能實時監測和顯示當前各輸入通道是否有效的信號接入;
4.支持負載接入狀態監測，能實時監測和顯示輸出通道是否連接有負載;
5.具備RS232通訊接口。

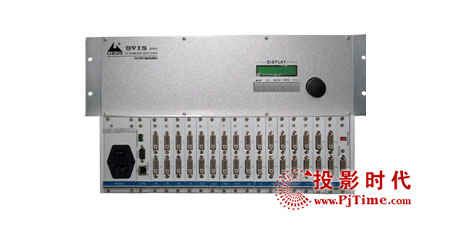

利國 DVIS-16*16矩陣

   北京利國電子自2005年研發出世界第一臺專業的數字視頻DVI信號十六進十六出矩陣切換器DVIS-16*16至今，依據其穩定和可靠的系統性能及產品質量，先進的數字新技術，該款產品已開始推廣應用于大屏幕投影系統、電化教學系統、電視電話會議系統和多媒體會議室工程中，配合利國電子DVI分配、傳輸?shù)认盗挟a(chǎn)品，優質的全數字視頻信號整體體現在分配、切換、傳輸、處理等各個環節，大幅度提高了系統圖像質量和抗干擾能力，得到客戶的一致好評。

    DVIS-16*16支持16路DVI-D輸入和16路DVI-D輸出，可無損的切換傳輸數字VGA信號，具有支持?jǐn)嚯姮F(xiàn)場保護，負載監測與輸入信號監測的功能，能夠監測和顯示輸出通道是否連接有負載與當前各輸入通道是否有信號接入。并支持重新配置E-EDID數據的功能。三種控制方式可以根據現場情況任意的選擇——面板/RS-232/網絡。

    目前，該產品及利國其它數字視頻系列產品，現已出口到美國、韓國、以色列、馬來西亞等國，并深受國外客戶的歡迎。隨著我國數字技術的發展和推廣，大部分中高檔的信號處理和顯示設備都已具有數字VGA接口（DVI口）和數字高清HDMI接口，為系統工程的全數字化提供了可能。

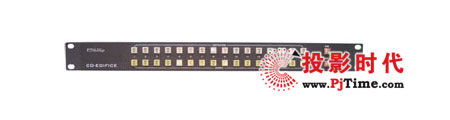

寬博基業CDM系列矩陣切換器

CDM系列矩陣切換器

    寬博基業 CDM-99型矩陣切換器是可以切換9路不同主機的DVI視頻源到9臺數字顯示設備上的設備，CDM-99設計有USB、RS0232C、RJ-45等豐富的控制數字接口，可提供多種控制方式。CDM-99支持分辨率達到1600*1200，且支持高清1080p標準，各DVI數據通道均支持DDC功能。CDM-99具有高可靠性，為需要進行數字視頻切換的專業工程提供了一個獨特的和成本可承受的解決方案。

CDM-99型矩陣切換器

    除CDM-99型矩陣切換器外，寬博基業 還有一款型號為CDM-1818型矩陣切換器，接口均為DVI-I母頭。

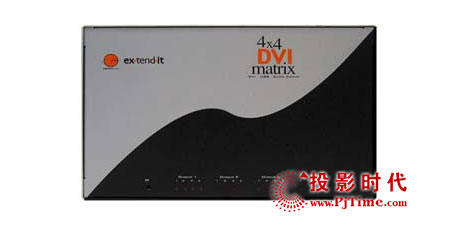

格芬　4x4 DVI矩陣切換器

   格芬公司的DVI矩陣產品有4×4、2×2、4×2、16×16（需預訂）多個規格，主要是用于切換多臺計算機的DVI信號和USB信號到多臺DVI顯示設備。以4×4矩陣切換器為例，用戶只需輕觸一個按鈕，就可以毫不費力的在4臺交叉的數字視頻計算機之間切換，在同一時間輸出4路DVI和USB1.1信號。

   性能：

輕松地在任意4臺帶有USB1.1和音頻的DVI或ADC電腦間切換
支持單聯視頻信號的最高分辨率，無衰減
支持PC機或者蘋果機的USB鼠標/鍵盤
紅外遙控（自帶）
可連接選購的閉路遙控單元（RMT-4）
支持VESA標準和HDTV分辨率
支持DVI顯示器的DDWG標準
安裝快捷
帶機架安裝耳

    技術指標：

視頻放大器帶寬：2x1.65 Gbps
輸入視頻信號電平：1.2 volts p-p
輸入DDC信號電平：5 volts p-p (TTL)
單路連接信號范圍：1080p/1920x1200
DVI接頭：DVI-I 29針 母頭（純數字）
USB輸入接口：Ｂ型
USB輸出接口：Ａ型
電源：24V DC
功耗：18 watts (最大)
尺寸：8.7Hx13Wx6.7D 英寸
機架安裝: 4個機架空間
運輸重量：10 lbs

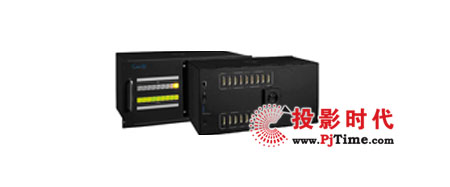

大連科迪kd7400 DVI信號矩陣切換器

Kd 7400 DVI信號矩陣切換器

    kd7400 DVI矩陣是大連科迪基于多年數字矩陣研發經驗而推出的DVI信號切換矩陣，采用最新技術和芯片，具有極高的信號傳輸質量，可廣泛應用于AV視聽行業和節目制作系統。

    大連科迪對數字信號傳輸和切換已經有近十年的研究，推出數字矩陣產品也有五年的時間，2006年，kd7000系列數字矩陣被列入“國家級火炬計劃項目”，確定其“國內領先、國際先進”的技術地位。

    kd7400 DVI矩陣的設計規模從2*1~16*16，可以滿足當前的系統應用需求，隨著數字信號在系統中應用的發展，kd7400 DVI矩陣整體設計規模最大可達128*128。

視麥特 AVLink 6x2 DVI 矩陣切換器

    “視麥特”全系列產品現有兩個子品牌，分別為視麥特（Smart view）及視麥特（AVLink）。視麥特（Smart view）系列產品主要包括：VGA視頻分配器系列、VGA視頻選擇器/矩陣系列、音/視頻延長器系列、高清數字轉換/分配器系列； 視麥特（AVLink）系列產品主要包括：信號分配放大器、延長器系列、選擇器系列、矩陣系列以及其它特殊產品, “AVLink”產品以黑色為主調，在功能上加強了音頻與視頻的結合，在接口上更加全面，包括VGA、DVI、HDMI、HDCP、YPbPr、RGBHV、Cat.5、AV、BNC、RCA等。

    在過去的一段時間里，“視麥特”一直從事歐美國家的產品銷售服務工作，并取得了歐美市場客戶的一致認可，銷售量一直名列前茅，在不久前“視麥特”才開始正式為國內供應全系列產品及服務，在數字矩陣方面，視麥特 推出了一款6x2 DVI 矩陣切換器---DX-2062F，隸屬AVLink品牌，它可以連接6臺DVI設備的圖像在2個顯示器上顯示，可選擇性為可以通過選擇任意DVI來控制顯示器輸出的圖像。

    視麥特 AVLink 6x2 DVI 矩陣切換器 符合DVI 1.0標準；支持高顯示分辨率達UXGA(25-165MHz)，480p,720p，1080i,1080p；支持HDCP；采用RS-232串接控制，1U，19寸機架設計。

    功能：

視頻輸入接口：6個DVI母頭接口
視頻輸出接口：2個DVI母頭接口
DVI連接方式：Single Link

串接控制端口
RS-232,9個管腳 母頭 D類型,9600，

8位,1個停止位 ,沒有奇偶校驗位,

管腳2=TX，管腳3=RX,管腳5=GND

電源（Min）：AC 100V～240V ,50/60 Hz,Internal

外殼：金屬殼

重量：2200g

尺寸（長x寬x高）：440x185x43 mm

CREATOR HDMI-0401切換器

    CREATOR HDMI-0401是一款高性能的HDMI信號切換器，它能實現一個數字顯示終端在多個HDMI信號源之間的切換顯示畫面及聲音。

    該設備支持四路HDMI信號輸入，輸入均衡距離最大可達15米有效應用范圍；一路HDMI信號輸出，輸出傳輸距離最大可達15米有效應用范圍，支持HDTV最高分辨率高達1080P。支持RS－232，可連接其它控制設備或計算機，支持計算機最高分辨率高達1920×1200@60Hz。支持RS－232，紅外，按鍵多種切換控制方式。本設備與HDMI-S4配合使用，還可以實現HDMI 4X4的切換分配器。

    設備適用于商品展會、監控中心、廣播中心、政府部門、多媒體教學等等場合。

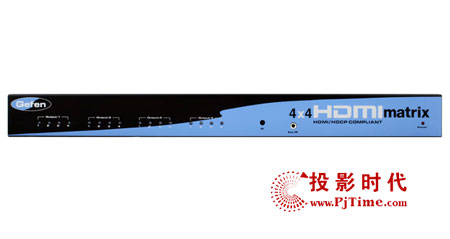

格芬4x4 HDMI矩陣切換器

    格芬公司HDMI矩陣切換器有2x2、4x2、4x2、4x4、6x2幾種規格，其新款4x4 HDMI矩陣切換器支持多個顯示屏顯示和信號切換，以及其即插即用功能，使得4x4 HDMI矩陣切換器，在任何綜合性的音視頻系統成為高價值的產品。

    這款機架式設備采用的是黑色的外框，背面有4個HDMI輸入端、4個HDTV輸出端以及一個RS-232 接口。并通過IR remote 或者RS-232系列通信系統來遙控制矩陣切換。

　　4x4 HDMI矩陣切換器將4路HDMI信號源中的任意一路高清晰的分辨率達1080p的視頻信號發送到顯示器。4路輸出使你可以選擇發送高清音頻和視頻信號到4臺顯示器。任意4路信號到任意4臺顯示器的矩陣切換器提供了最大量的功能齊全的整合系統。4x4 HDMI切換器減少了您使用只有一個輸入端口時的反復斷開和重復連接的工作。它可以配合HD-DVD播放器、TiVo系統、HT 電腦和衛星機頂盒使用，都可以連接到HDMI顯示器。使用任意顯示器、使用紅外遙控器選擇信號時，每一路信號任意時間都是可用的。

　　HDMI產品同時支持音頻和視頻信號，以及HDCP。格芬4x4 HDMI矩陣切換器為研究機構、娛樂場所、劇院、會議中心、教育機構以及其他需要解決HDMI信號源和顯示問題的場所提供了簡單而理想的解決方案。

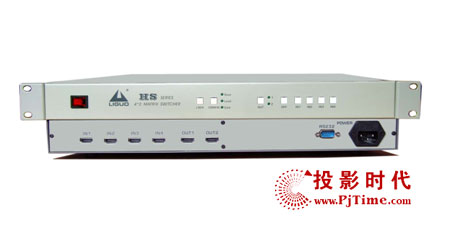

利國 HS-4*2HDMI矩陣切換器

    隨著數字顯示技術的發展，HDMI（High-Definition Multimedia Interface）信號的相關產品現已初露鋒芒。北京利國電子近期又推出HDMI系列新品——HS-4*2（HDMI信號四進二出矩陣切換器）。依據其專業的設計與穩定的系統性能， 可應用在具有高清晰度數字視頻顯示要求的所有領域。

    HD-4*2支持4路HDMI輸入和2路HDMI輸出。不但可以無損的傳輸HDMI信號，而且利用HDMI信號兼容DVI信號的特點，也可通過此設備無損的傳輸DVI信號。其支持即插即用，檢測有無HDMI信號輸入與輸出端有無顯示設備的功能。并能重新配置E-EDID數據。同時還支持HDCP（1.0和1.1標準）加密技術。安裝方便，操作簡易。

    利國電子HS-4*2HDMI矩陣切換器以及前面我們介紹的DVI 16*16矩陣切換器以及其它數字視頻系列產品，現已出口到美國、韓國、以色列、馬來西亞等國，并深受國外客戶的歡迎。隨著我國數字技術的發展和推廣，大部分中高檔的信號處理和顯示設備都已具有數字VGA接口（DVI口）和數字高清HDMI接口，為系統工程的全數字化提供了可能。
