背投模塊雙燈冷備份及熱備份比較

來源:lumens 更新日期:2007-03-18 作者:趙劍斌

1 雙燈是一種趨勢

    今年來,DLP大屏投影光機開始出現雙燈的設計,原因是許多大屏都是24小時的使用,經不起任何一刻的損壞待修,先進國家如歐洲、日本、幾乎沒有單燈的市場,廠家對于雙燈的設計各有其專精,因此市面上的雙燈設計有所謂的冷備份與熱備份的差別,本文在此對于兩種不同設計的優劣做一個客觀的分析,好讓使用者在選購時可以有最合適的選擇。

2 雙燈設計的好處

    DLP投影光機中,燈泡是屬于消耗材,通常壽命在4000到10000小時之間,因位燈泡是非常高工藝的科技產品,如果使用在24小時全天用的場合,燈泡可能會有壽命減短或是爆燈的情形,因此如果能有雙燈輪流使用或是在爆燈時備用替換,立刻重新工作,是有很大的好處的。

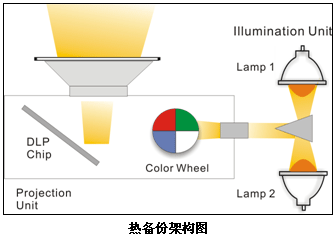

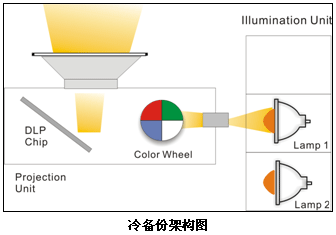

雙燈冷備份架構圖雙燈熱備份架構圖

3 雙燈設計常見的方法

    冷備份設計:冷備份通常使用機械式的換燈機構,有人使用直線移動式,有人使用旋轉移動式,有人使用反射鏡旋轉式,冷備份同一時間只能有一個燈點亮,不能雙燈同亮。熱備份設計:熱備份可以同時點亮雙燈,沒有機構運動,雙燈置于相對的兩側,采用分光菱鏡反射合成燈光,可以只點單燈,也能雙燈同亮或輪流使用,同一時間可以一個燈或兩個燈點亮。

4 雙燈冷備份及熱備份的比較

4.1 燈泡壽命與燈泡可靠度

4.1.1 冷備份的燈泡壽命較長,熱備份壽命比較短。

由于燈芯的工作溫度高達1,100攝氏度,發光的氣體介質是屬于一種金屬鹵化物,理論上每天24小時至少要有30分鐘的休息時間,讓金屬鹵化物得以冷卻還原沉淀,因此兩個燈輪流交替使用,讓燈有機會休息,是可以延長燈泡壽命的,理論上可以延長到兩倍之久。熱備份因?yàn)椴捎秒p燈同亮的設計,產生的熱更多,除非雙燈不是24小時使用,或是只點單燈,否則會減短燈泡壽命,也沒有所謂的備份效果。

4.1.2 冷備份可靠度高,熱備份的可靠度低。

冷備份只點亮單一顆燈,產生的熱量是熱備份的一半,另外,為了得到較佳的集光效率(雙燈耦合的效率通常低于140%) 雙燈的位置設計必須要緊密靠近會阻礙熱流的運作,使得散熱的設計困難,熱空氣的流動混亂,也難以掌握,并且進一步影響其燈泡的壽命。

4.2 備燈功能在雙燈同亮?xí)r,熱備份的設計是沒有備份功能的,因?yàn)殡p燈同時都在工作。

4.3 峰值亮度冷備份鋒值亮度低,熱備份的鋒值亮度高。

在使用同樣120W的情形,冷備份只點亮單一顆燈,熱備份雙燈同亮,此時熱備份的鋒值亮度應該高出冷備份40%,大家也許納悶,為何不是2倍,是的,由于熱備份雙燈同時工作的設計必須多一道或兩道的光學路徑,所以降低了效率。

4.4 單燈亮度表現冷備份單燈亮度高,熱備份單燈亮度低,差距約30%。

由于熱備份雙燈同時工作的設計必須比單燈設計多一道的光學路徑,會影響集光效率,因此降低了輸出的亮度,即使最佳設計及精心生產,熱備份只能發揮單燈應有亮度的70%,換句話說, 燈光使用效率僅有70%,在長期使用的情況,為了節省成本,使用者只需單燈操作時,熱備份會平白失去亮度優勢。

4.5 色彩調整與變異冷備份調整容易變異少,熱備份調整困難變異多。

    熱備份采用雙燈,必須調整兩個燈的個別色溫,但是因?yàn)槊恳粋燈泡的色溫是不同的,隨時間亮度衰減的速度也不同,雙燈組成的色溫會讓調整與時間變易很難掌控,長時間使用的變化尤其會很困難;冷備份同一時間只有單燈點亮,調整單燈,容易掌控的多。



作者:趙劍斌
TEL : 021-51098999-201
FAX : 021-50270312
