信號傳輸設備之光纖收發器

什么叫光纖收發器？

　　光纖收發器又叫光電轉換器，是一種將短距離的雙絞線電信號和長距離的光信號進行互換的以太網傳輸媒體轉換單元。觀察角度的不同使人們對光纖收發器有著不同的認識，比如按傳輸速率分為單10M、100M的光纖收發器、10/100M自適應的光纖收發器和1000M光纖收發器；按工作方式分為工作在物理層的光纖收發器和工作在數據鏈路層的光纖收發器；如果從結構角度來看分桌面式（獨立式）光纖收發器和機架式光纖收發器；按接入光纖的不同又有多模光纖收發器和單模光纖收發器兩種叫法。此外還有單纖光纖收發器和雙纖光纖收發器，內置電源光纖收發器和外置電源光纖收發器以及網管型光纖收發器和非網管型光纖收發器。光纖收發器在數據傳輸上打破了以太網電纜的百米局限性，依靠高性能的交換芯片和大容量的緩存，在真正實現無阻塞傳輸交換性能的同時，還提供了平衡流量、隔離沖突和檢測差錯等功能，保證數據傳輸時的高安全性和穩定性。

　　本質上光纖收發器只是完成不同介質間的數據轉換，可以實現0--100Km內兩臺交換機或計算機之間的連接，但實際應用卻有著更多的擴展。

　　1、實現交換機之間的互聯。

　　2、實現交換機和計算機之間的互聯。

　　3、實現計算機之間的互聯。

　　4、傳輸中繼：當實際傳輸距離超過收發器的標稱傳輸距離，特別是實際傳輸距離超過100Km的時候，在現場條件允許的情況下，采用2臺收發器背對背進行中繼，是一種很經濟有效的解決方案。

　　5、單多模轉換：當網絡間出現需要單多模光纖連接時，可以用1臺多模收發器和1臺單模收發器背對背連接，解決了單多模光纖轉換的問題。

　　6、波分復用傳輸：當長距離光纜資源不足，為了提高光纜的使用率，降低造價，可將收發器和波分復用器配合使用，讓兩路信息在同一對光纖上傳輸。

光纖收發器產生背景

：

　　在多媒體應用系統中，往往需要把模擬計算機顯示信號送到遠處進行處理。這為工程應用帶來了很多難解決的問題，其中最為突出的問題有：

　　一、由于電纜對信號的高頻部分損耗太大，信號帶寬又很高，造成遠處收下信號模糊；

　　二、因很難保證R、G、B三路信號的傳輸延遲一致， 因而造成遠處收到的信號出現分色現象；

　　三、由于信號模擬傳輸，很難保證整個傳輸過程中的信號匹配，因此造成遠處收到的信號產生重影和拖尾；

　　四、在長距離傳輸距情況下，很難消除系統中的地電位差，容易造成遠處收到的信號出現網紋干擾；

　　光纖收發器就是專為解決這類工程問題而設計的。

光纖收發器使用注意事項

　　從開文介紹中我們知道光纖收發器有多種不同的分類，而實際使用中大多注意的是按光纖接頭不同而區分的類別：SC接頭光纖收發器和ST接頭光纖收發器。

　　在使用光纖收發器連接不同的設備時，必須注意使用的端口不同。

　　1、光纖收發器到100BASE-TX設備（交換機，集線器）的連接：

　　確認雙絞線的長度最長不超過100米；

　　連接雙絞線的一端到光纖收發器的RJ-45口（Uplink口），另一端到100BASE-TX設（交換機，集線器）的 RJ- 45口（普通口）。

　　2、光纖收發器到100BASE-TX設備（網卡）的連接：

　　確認雙絞線的長度最長不超過100米；

　　連接雙絞線的一端到光纖收發器的RJ-45口（100BASE-TX口），另一端到網卡的RJ-45口。

　　3、光纖收發器到100BASE-FX的連接：

　　確認光纖長度沒有超出設備能提供的距離范圍；

　　光纖的一端連光纖收發器的SC/ST接頭，另一端連接100BASE-FX設備的SC/ST接頭。

　　另外需要補充的是很多用戶在使用光纖收發器時認為：只要光纖的長度在單模光纖或多模光纖所能支持的最大距離內就可以正常使用。其實這是一種錯誤的認識，這種認識只有在連接的設備都是全雙工的設備時才是正確的，當有半雙工的設備時，光纖的傳輸距離就有一定的限制了。

光纖收發器選購原則

　　光纖收發器做為一個區域網絡連接器設備,其主要的任務就是怎樣很好地把兩方數據進行無縫連接。所以必須考慮其與周邊環境相互兼容性的配合,及本身產品的穩定性、可靠性，反之：價格再低，也不能選用！

　　1、本身是否支持全雙工及半雙工？

　　市面上有些芯片目前只能使用全雙工環境，無法支持半雙工，如接到其他品牌的交換機（SWITCH）或集先器（HUB），而它又使用半雙工模式，則一定會造成嚴重的沖突及丟包。

　　2．是否與其它光纖收發器做過連接測試？

　　目前市面上的光纖收發器收發器愈來愈多，如不同品牌的收發器相互的兼容性事前沒做過測試則也會產生丟包、傳輸時間過長、忽快忽慢等現象。

　　3、是否有防范丟包的安全裝置？

　　有些廠商在制造光纖收發器收發器時，為了降低成本，往外采用寄存器（Register）數據傳輸模式，這種方式最大的缺點就是傳輸時不穩定、丟包，而最好的就是采用緩沖線路設計，可安全避免數據丟包。

　　4、溫度適應能力？

　　光纖收發器本身使用時會產生高熱，溫度過高時（一般不能大與85°C），光纖收發器是否工作正常？允許的最高工作溫度是多少？對于一給需要長期運行的設備此項非常值得我們關注！

　　5、是否有符合IEEE802.3u標準？

　　光纖收發器如符合IEEE802.3標準，即delay　time控制在46bit，如超過46bit時，則表示光纖收發器所傳輸?shù)木嚯x會縮短！

CREATOR光纖收發器

光纖收發器產品推薦

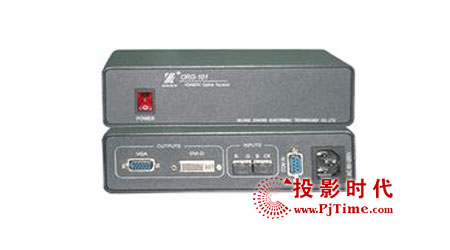

    CREATOR自推出DVI-F500T/R與VGA-F500T/R光纖收發器產品以來，已得到廣大用戶的青睞，產品供不應求。又相繼在這兩款產品的基礎上發布三款光纖收發器，分別為：DVI-F1000T光纖發送器、VGA-F1000T光纖發送器及DVI/VGA-F1000R光纖接收器。并于2006年9月上市。

    此三款機型的傳輸距離分別為：1-500米多模光纖, 1-10公里單模光纖，單/多模LC型的光輸出接口，外置電源為AC110-240V 50/60HZ。DVI接口均采用DVI-D型，光纖傳輸，標準1U機箱設計，可安裝于任何標準19寸機柜上，全部采用兩組接口，相當于原來的兩臺設備。適用于多媒體系統及各大小多媒體工程。

    VGA-F1000T光纖發送器可解決工程模擬信號出現的遠距離接收信號模糊、信號分色、信號重影和拖尾、網紋干擾等。同時，VGA-F100T實現遠距離傳輸后再現高清畫質。支持兩路模擬RGBHV輸入，最高分辨率高達1600×1200@60Hz，兩組光輸出。與DVI/VGA-F1000R配合使用，不但可以實現模擬VGA信號長距離傳輸，而且可以實現模擬VGA信號到數字DVI信號的轉換。支持采樣時鐘頻率調節、采樣時鐘相位調節、圖像水平位置調節、圖像垂直位置調節。可調節和保存當前輸入分辨率下的各種可調節參數，此外，還提供信號輸入指示及光輸出指示。

    DVI-F100T光纖發送器支持兩路DVI信號傳輸，與DVI/VGA-F1000R配合使用，不但可以實現數字DVI信號長距離傳輸，而且可以實現數字DVI信號到模擬VGA信號的轉換，支持最高分辨率高達1600×1200@60Hz，DVI-F1000T 支持兩路DVI-D母端子輸入, 兩路DVI-D母端子輸出及兩組光輸出（4個光輸出口為一組，即一路DVI信號），具有光模塊輸入信號指示及負載接入指示。

    DVI/VGA-F1000R光纖接收器，支持R，G，B，CLK通道光輸入指示、光模塊輸出信號指示、負載指示。提供兩路VGA模擬信號輸出端口，兩路DVI-D端子輸出及兩組光輸出�？膳c其它兩款光纖發送器進行隨意組合，也可以三款組合一起，功能更加強大，不但可實現VGA與DVI信號的長距離傳輸，而且還可以實現數字DVI信號與模擬VGA信號的互相轉換，稱得上超完美組合。

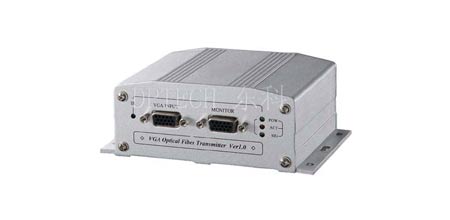

DPTECH東科OC5000系列DVI/VGA光纖收發器

經過DPTECH東科研發人員的不懈努力，DPTECH東科－OC5000系列DVI/VGA光纖收發器于2006年年中正式通過質量檢測，并投放市場。OC5000系列較上一代產品進行了多項改造，不僅增加了DVI接口，而且傳輸效果、適應性和穩定性都有大幅提高。目前，此產品已在解放軍炮兵學院大規模投入使用，得到了軍方的認可和好評。

產品簡介：

    OC5000系列光纖收發器是通過光纖傳輸高分辨率（最高1600x1200）數字計算機信號的理想設備，它能毫無損失的把圖像信號傳送到幾百米至幾公里外的顯示終端上進行顯示。

    OC5000系列光纖收發器采用純數字傳輸模式，能從根本上克服普通銅芯電纜傳輸系統在傳輸高頻帶信號時造成拖尾、重影等現象，清晰的重現圖像畫面。

    OC5000系列光纖收發器傳輸?shù)墓庑盘?hào)，沒有電磁輻射，不會通過電磁波泄漏傳輸信息，系統具有極高的保密性。

    OC5000系列光纖收發器在電氣上把顯示設備和信號源完全隔離，具有極高的抗干擾能力。

技術性能與指標：
帶寬：      1.65Gbps

支持的分辨率和距離
    SXGA分辨率（1280x1024）
            多模700米，單模10000米
    UXGA分辨率（1600x1200）
            多模500米，單模8000米
接口：      DVI-D24腳接口，VGA HD-15接口和LC光纖接口
功耗：      發送端1.3瓦（最大）
            接收端0.9瓦（最大）
光纖光源：  850nm/1310nm VCSEL
O/E轉換：   PIN二極管

應用環境
工作溫度：   -20℃到60℃
儲存溫度：   -30℃到70℃

兆科光纖收發器

　　兆科公司有四種光纖傳輸器，分別是VGA單模光纖收發器、VGA多模光纖收發器、DVI單模光纖收發器、DVI多模光纖收發器。

　　兆科VGA光纖傳輸系統采用先進的數字化處理技術，以光纖為傳輸媒介，突破了傳統的模擬傳輸技術的問題。真正實現了計算機VGA信號的超長距離無失真?zhèn)鬏�，保持圖象的清晰再現，系統可兼容VGA、SVGA、XGA、SXGA、UXGA模式信號。根據使用的光纖不同，可分為多模兩種類型產品。OTG-100為單模光纖傳輸系統，傳輸距離為10公里。OTG-200為多模光纖傳輸系統，傳輸距離為550米。

　　兆科VGA信號光纖傳輸系統與傳統的模擬信號電纜傳輸方式比較，在以下方面具有明顯的優勢。

　　第一. 實現VGA信號遠距離高質量傳輸。由于采用數字化光纖傳輸方式。信號傳輸基本達到無損失，徹底消除了模擬信號在電纜中長距離傳輸產生的圖象模糊和拖尾現象，使圖象經長距離傳輸后仍能清晰再現。

　　第二. 發射器和接收器無電氣連接，實現了完全電。

　　DVI光纖收發器傳輸?shù)腄VI信號是數字信號，與數字化顯示設備接口時顯示了優越性。但是，DVI信號以十倍于VGA象素時鐘的數率傳輸，碼元數率達1G以上。因此，用普通電纜傳輸，傳輸距離很有限，一般在10米以下。DVI信號的光纖傳輸系統由發射器和接受器兩部分組成。發射器將DVI信號轉換為光信號，輸出與光纜接口。接收器將光信號轉換為DVI信號。根據使用的光纖不同可分多模和單模兩種類型產品。OTD-100為單模光纖傳輸系統，傳輸距離為10公里。OTD-200為多模光纖傳輸系統，傳輸距離為550米。
