投影技術發展及拼接墻單雙燈系統

    十年前，美國德州儀器（Texas Instruments）公司正式推出了DLP顯示技術，如今在全球的投影機市場，采用DLP技術的產品的市場份額超過了50%，是非常驚人的成就。DLP顯示技術是第三代背投的主導，它是將光通過過濾器投射到數碼微芯片(DMD)表面，利用反射光來產生圖像。DMD光效率高，亮度損失小，使得DLP系統比LCD投影顯示更有效，能產生幾乎無縫的高品質圖像。由于實現了100%純數字驅動，完全消除了中心亮、邊角暗的普通背投存在的現象，且無掃描線、無閃爍、無輻射。DLP數字背投能夠顯示800×600到1400X1050分辨率甚至更高的計算機數據信號，還可以兼容目前國內正在試驗的數字高清晰度電視信號顯示。
DLP技術仍然繼續不斷發展，目前最新的產品是日本三菱公司推出的六色輪投影機。注意，這里是“六色輪”而不是“六段式色輪”，在原來紅、綠、藍的基礎上加上了青、紫紅、黃這三種獨立色，從而使色彩還原更為精準，也就是所說的極至色彩技術。

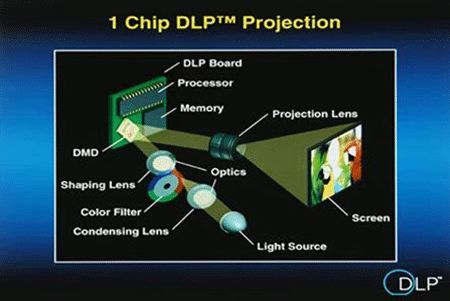

    DLP背投成為一個簡單的光學系統。通過聚光透鏡以及顏色濾波系統后，來自投影燈的光線被直接照射在DMD上。當鏡片在開的位置上時，它們通過投影透鏡將光反射到屏幕上形成一個數字的方型象素投影圖像。

    目前DLP的主要分類還是以DMD的芯片為分類的標準，主要可以分為單片DMD和三片DMD,單片DMD和三片DMD中也還有單燈和雙燈之分。

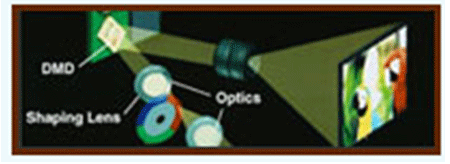

    因受技術和成本的限制，2002年以前所有的投影單元都幾乎采用單燈工作結構，到目前為止還有很多投影顯示單元還是采用這種結構，這種光學結構也是目前背投電視中普遍采用的結構，其結構示意圖如下：

    因單燈光學結構中只有一個燈泡，所以設計簡單、體積小，其代表有三菱的VS-XL20、VS-XL50系列，單燈的設計較簡單，但是很實用，系統運行的穩定性很高，在一般情況下不會出現什么問題，在重量上也較輕，以及對環境的各項要求要低一些，最為突出的優點是售后的維修服務非常簡便容易，并且可以為客戶節省不必要的成本支出。隨著使用年限的接近，燈泡亮度會隨著逐漸減弱，這時可以進行選擇更換燈泡。

    雙燈泡系統是松下電器公司獨自開發的,通常被稱為BriteOptic 雙燈泡系統，雙燈技術是采用雙燈輪流工作方式，只有一個光輸出通道，兩只燈泡可以輪流工作。系統由機械位移系統和輔助電子設備（點燈器等高壓易壞品）構成，機械的移動產生燈泡的輸出位置變換直接影響到燈泡的光輸出亮度，同時機械移動時（燈泡熱燈時，燈芯成半融化狀態）還會產生額外的爆燈故障及降低燈泡性能和壽命。

    原理是通過讓兩個強光源穿過一個高精度棱鏡和一個改進的光集成系統實現的，保證在各種光線條件下較佳的投影亮度。.當投影機運行在單燈模式下，運行燈泡出現故障時，燈泡延時功能將自動運行另外一個燈泡，從而保持投影機的不間斷正常運行。移動的同時產生燈泡的輸出位置變換直接影響到燈泡的光輸出亮度及降低燈泡性能和壽命。
