    家庭綜合布線的組成模塊也就是信息接入箱的功能模塊條，它們管理著各種信號輸入和輸出的連接，所有的各條來自房間各角落接口插座上的線路集中連接入各個對應功能模塊的背面，有的模塊有正面插口，它與房間角落對應插座的接口是一致的。另外還包括各房間的接口模塊（俗稱：插座）。

    1．網絡模塊

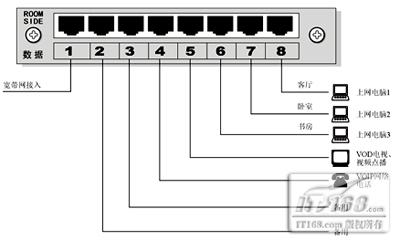

    網絡模塊由一組5類RJ45插孔組成，主要實現對進入室內的電腦網絡線的跳接。來自房間信息插孔的五類網線按線對的色標打在模塊的背面對應插座上，前面板的RJ45插孔通過RJ45跳線與小型網絡交換機連接。我們可以將5口的小型交換機裝在信息箱內，最好是鐵殼的交換機，有利于通過箱體散熱。ADSL MODEM也可以放在箱內。

    2．電話模塊

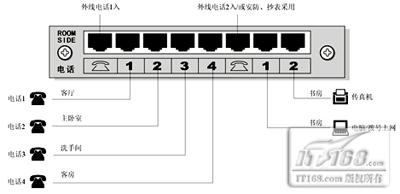

    電話模塊與數據模塊其實是一樣的，也是采用一組5類RJ45插孔將進入室內的電話外線復接輸出，為一進多出，輸出口連接至房間的電話插座，再由插座接至電話機。此模塊采用5類RJ45接口標準，如室內布線使用五類雙絞線，亦可用于電腦網絡連接。

    在實際布線工程中經常采用網絡線來作為電話的水平布線，安裝時將4對五類雙絞線中的 一對蘭白線當作電話使用，使用時只需在兩端的RJ45插孔插上RJ11電話線即可。亦即網絡和電話可能通用，互相備份，它是一舉兩得的做法。（圖3）

    3．電視模塊

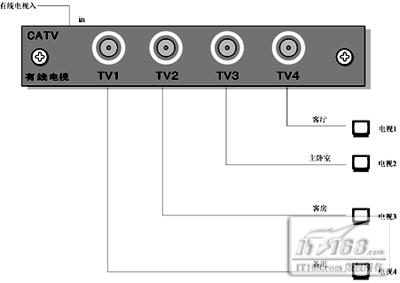

    電視模塊其實是一個有線電視分配器。如圖4，本模塊由一個專業級射頻一分四的分配器構成。

    4．影音模塊

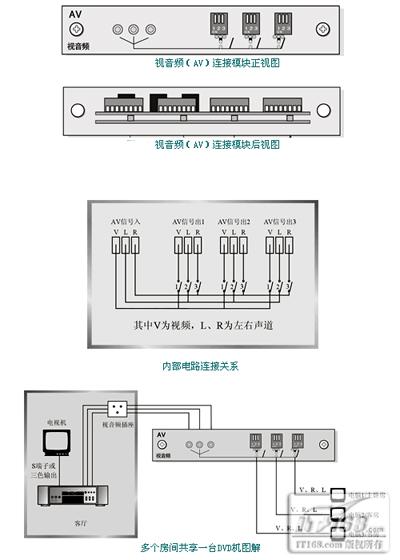

    影音模塊可以實現各房間的影音共享。如圖5的影音模塊由四組視音頻螺絲接線排組成，為一進三出，由三個撥位開關分別對應三組出線的連通控制，實現信號輸出口與信號輸入口復接或斷開。

    將視音頻（視：V、右聲道：R、左聲道：L）輸入信號線接入端口，輸出信號線也接入相應輸出端口。每個輸出端口在面板上有一組三位的可上下?lián)軇拥拈_關（相應數字“1”、“2”、“3”，往下為閉合，標示為“ON”）可分別控制3路輸出信號與輸入信號的復接、斷開。這樣可以多個房間共享一臺VCD/DVD機影音播放。

    5．?dāng)?shù)據/語音插座

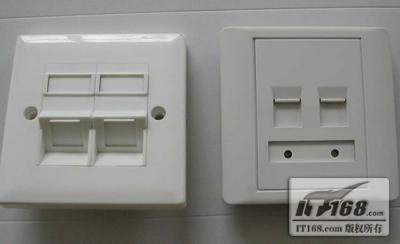

    正如上面提到的，在布線工程實踐中，通常對數據和語音布線采用統一的超五類網線布線方法，這樣線路的兩端也采用相應的RJ45信息模塊來端接。因此數據/語插座是采用統一的RJ45雙口息插座，一口用作網絡，一口用作電話。

    6．視/音頻插座

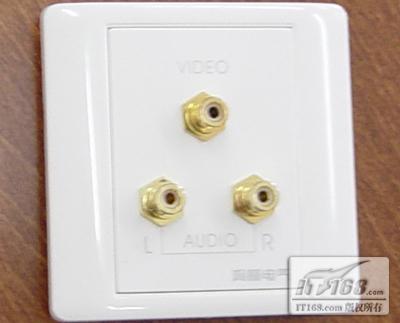

    音視頻插座面板包含一個視頻口，一個左聲道，一個右聲道（V/R/L ）。

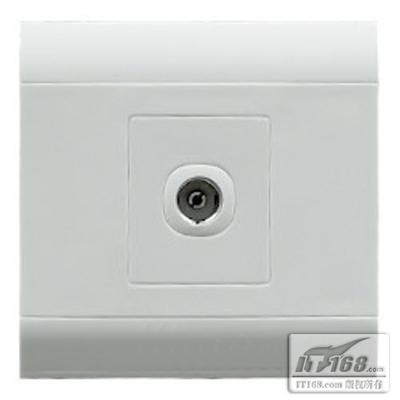

    7．有線電視插座

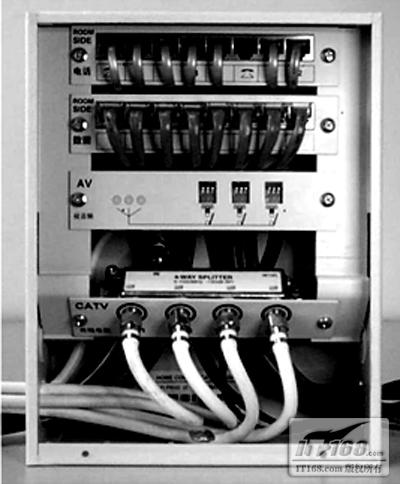

    如下圖為普通家庭的信息接入箱中四大功能模塊連接效果圖。
