家庭影院中視頻和音箱線的預埋技巧

視頻布線

    隨著技術的不斷進步，影音發燒友對器材效果的要求也在不斷的提高，而器材的不斷升級對線材的要求也會日益升級。故此視頻線、音頻線、音箱線和電源線也越來越需要經受考驗。但是，在實際生活當中，很多入門級的發燒友都沒有對線材投入足夠的重視，往往把器材電源插頭往家里的插座上一插了事，做得專業點的就是在插頭出口處用一個電源濾波器，僅此而已。但是大家是否有考慮到埋在墻壁里面、埋在地板下面的預埋線呢？如果預埋線的質量是很差的，那么無論你外面接駁的是多么高檔的線材也是白費的！另外，還有就是從訊號源到投影機的視頻線，環繞線等等需要預埋的線材也非常重要，對畫質音質也起很大的決定性作用，特別是現在視頻信號不斷地在升級，480i、480p、720p、1080i、1080p、4k×2k……墻內的線材頻帶一旦不夠，怎么辦？所以，如何做好布線規劃，留有足夠的提前量是布局家庭影院的重要一著。而電源方面的布線，筆者在上一篇文章《從電源做起 高清家庭影院靚聲靚畫必殺技》里面已經講述清楚，這里就不再復述了，有意思的朋友可以參考一下！今天我們主要來說的家庭影院視頻線、音箱線的預埋策略以及布線技巧！

（1）

　　視頻線是用來傳輸視頻信號的，它用來連接媒體播放設備及顯示設備， 媒體播放設備有DVD機，HTPC等等， 如果你僅用電視或者等離子，液晶電視作為顯示設備，視頻線也不是太需要考慮。但是隨著生活水平的提高，住房面積的加大，人們?yōu)榱俗非蟠笃聊桓咔逦葞淼某惨曈X享受，高保真的音響聽覺感受，傳統的家庭影院已經開始向真正的家庭影院邁進，開始普及投影家庭影院。因為投影機的安裝方式很多，所以不同的形式有不同的布線規劃，一般來說，都是以吊投在天花板的形式居多。目前的視頻器材橫跨了模擬和數字兩個時代，所以更加要考慮周到�，F(xiàn)在，視頻線的種類還是比較多的，包括AV線、S端子線、色差分量線、VGA線、DVI線以及最新的HDMI線。

視頻線種類

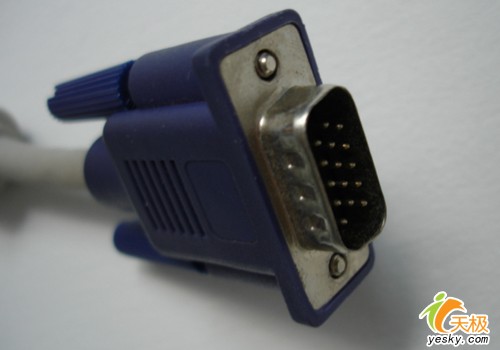

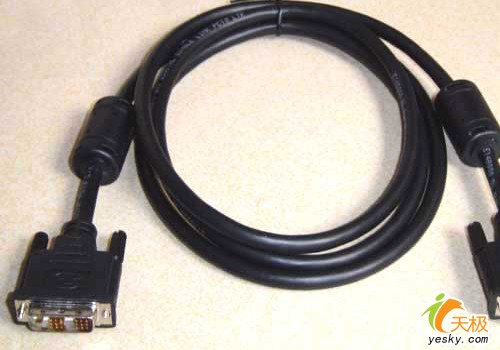

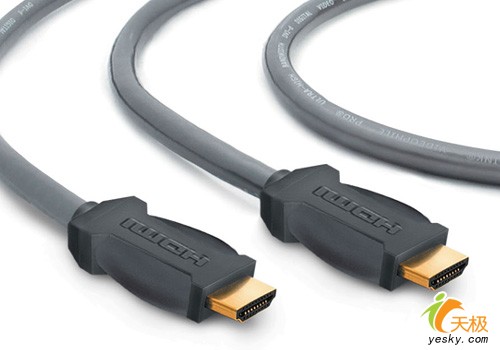

　　其中AV線、S端子和色差分量線都只能用于傳輸模擬音視頻信號，而色差分量線是傳輸質量最好的模擬視頻連接線，一般DVD、電視機和投影機都具備此類端口，尤其是掛墻安裝的平板電視和投影機，它們就需要在墻壁內預埋。而VGA線適用于電腦的模擬視頻線，如果想利用電視來作為電腦顯示器使用就必須配備。剩下的DVI線和HDMI線都是數字連接線。DVI線用于無壓縮傳輸數碼視頻信號，有部分DVD、電視機和投影機會配備。而HDMI線，相比DVI它增加了無壓縮音頻信號的傳輸，因此未來將會取代DVI。當然，對于那些原來之具備DVI端口的器材，使用HDMI-DVI轉換器或轉接線就能做到彼此兼容。所以如果希望兼容所有的器材，一般至少要布三種線，包括VGA線，色差線，以及DVI線，雖然在數字線風靡的現在，模擬線有一種被淘汰的感覺，但色差線也是目前模擬線里最好的，更重要的是它支持高清標準，所以至少在5-10年里不會被淘汰，這也是色差線為什么裝修時必須布的原因。另外，盡管目前HDMI接口較少，但是HDMI是一個未來趨勢，所以出于長遠的考慮，也必須布HDMI線。安裝了HDMI線后可以用來取代AV線、色差分量線和DVI線。至于其他類型的線材，由于他們之間的傳輸距離通常都不是很遠，因此可以考慮在安裝影音器材時直接進行連接。

布線類型

　　另外，由于數字顯示越來越普遍，基于DVI/HDMI的純數字連接能得到最好的畫面，所以建議用戶都采用這種形式。不過當用HDMI/DVI連接時，有兩種選擇，你選電纜還是光纖？光纖是不是一定比電纜效果好？不見得。電纜盡管加了屏蔽，但還是會受到電磁干擾。當頻帶增寬后，高頻有集膚效應，信號只在銅線外層走，導線截面的利用率下降，阻抗上升，信號受損。對于全動態不壓縮的數字視頻，典型的1080p信號如果距離大于5米，由銅材引起的阻抗會使信號損失，結果出現數字感、馬賽克和沒有圖像的藍屏等。如果信號為720p和1080i，距離大于8米也不會比用光纖好。光纖是一層高折射率材料包裹著低折射率芯線的一種線材，使用外層的全反射特性把光信號從光纖的一端傳送到另一端。光纖不會受到外界的干擾，光信號的本身頻率很高，搭載視頻信號很輕松；理論上阻抗為零，損失為零，較長距離傳送有利些。筆者認為，如果線長在5m以內，盡可以用銅線電纜；線長超出8m應該預埋光纖，即使你現在的設備還不能用光接口；在5～8m之間，要看你傳送的信號了，標準的720p或1080i HDTV，甚至更低如現在的DVD等仍可以用銅線電纜，有可能要用1080p或4k×2k等更高格式視頻的還是以預埋光纖為宜，畢竟線材埋在墻內后是不能更改的。

布線技巧

　　當你選定了要預埋哪些線材以后，就開始動工，掛墻安裝的平板電視和投影機都需要預先埋設視頻線。因為色差線和DVI線都很粗，暴露在外面是很難看的。而且色差線和DVI線由于太粗，皆不能穿管，只能用線槽。所以在裝修的時候請給它們安排專用的線槽，避免與電源線共用。對于有線頭標記的信號線和喇叭線，請務必根據線頭的指示來排線。最后就建議大家最好將視頻線從地面或者天花從前部中央處連接到后部合適位置。由于投影機一般是采用天花吊投的形式，所以在天花板上走線是最好的選擇，只要把線槽固定在天花的龍骨上，再讓裝修工人在天花板上面開個洞就OK了！而從地板下走線的，如果你的地面是鋪地磚，布線最好要預埋線管。線管的作用不光是保護電線，它還具有方便更換電線的功能。因此，預埋線管的中間首先不能有直角死彎，要用窩漫彎兒的方法解決拐彎問題，使電線可以在線管里自如抻動。

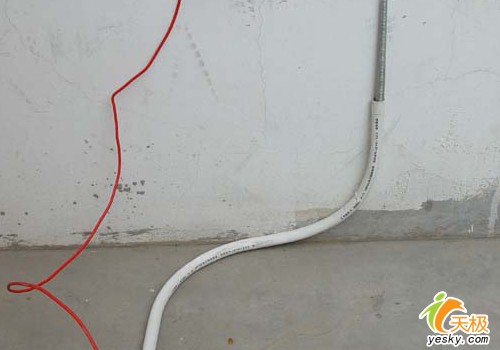

　　什么是窩漫彎兒的方法？這里引用一位高手網友的講法就是說要把線管要拐彎兒的那一段窩成半徑不小于15cm的圓弧，來完成各種不同角度拐彎兒。但是墻角處比較特殊，需要窩兩個1/4圓才能把90°死彎兒拐成漫彎兒——第一個1/4圓把向前變成向左或向右，第二個1/4圓把水平變成垂直。只有這樣才能夠完成兩個垂直平面的90°漫彎兒，見示意圖，窩彎兒彈簧拴上鐵絲或電線就可以在電線管的任何部位窩彎兒。其次就是線材埋入前后都再實試一下，兩邊預留長度還不能太局促，一旦房間裝修結束，再發現問題就晚了。

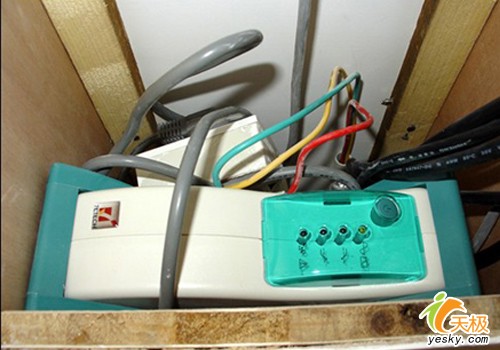

　　最后，如果想得到穩定的電源，最好加裝UPS或者電源濾波器的，為了得到美觀的效果，就要把它隱藏起來，這個在布線的時候要同時做好，例如可以隱藏在天花的橫梁處。

音箱布線

（2）

　　在說音箱線之前先來說一下音頻線，音頻線是用來連接音源設備和功率放大器的。由于音源設備與功放一般都是放在一起的，也要求越短越好，所以布線時一般不考慮，到時直接按標號連接上就可以了。而音箱線用于連接功放與音箱的，這類線往往沒有屏蔽層，一般選用截面積大的或多股絞合線。

　　音箱布線可以分為兩種情況：一是HIFI布線，另一種影院布線。HIFI音箱線非常昂貴，所以要想省錢，就是盡量縮短線的長度，而且這樣做也可以盡量減少損耗，更加高保真。而且音箱也就兩只，建議裝修時不布線，走明線即可。而家庭影院布線就比較麻煩，因為音箱比較多，一般最少都6只以上，布置不好，就會亂糟糟一團，看著不舒服！而在選線方面，因為家庭影院音箱主要是用于播放電影的，由于多聲道聲音信號及其豐富，人耳已無能力去體會細節，所以家庭影院音箱線材可以不必過分苛求，不必要買數以千元計的發燒線，但卻也不宜用類似于隨機所附，俗稱"雞線"的紅黑線，至少也要選二三十元一米的，以求保證質量，一般用200芯的銅線即可，也能夠經久耐用。就這類線材而言，多股線又比單支線好。

音頻布線注意

　　在布線的時候，由于各家各戶的具體情況不一樣，所以要根據具體情況因地制宜地來確定布線的方法。根據聲學規律，音箱特別是前左前右環繞音箱，擺在短墻一方，聲音效果勝過放于長墻那邊。超低音由于沒有明顯的方向性，可放于同一房間地面的任意合適之處，一般不用埋線，但如果不是擺于聆聽者前面墻的，自然也要選好位置作埋線。通常我們要埋線的，一般只有后環繞音箱。在5.1系統的時候，環繞就只有一對，不過作為長遠考慮，在這個基礎上，最好能多設一組到兩組后環繞的喇叭線，以備將來升級為7.1或8.1聲道。埋線時，無論是在地板刨坑，還是在墻上鑿槽，建議用塑料套管或黃蠟管將喇叭線套上，做好保護工作，不要直接用水泥封固。有條件的話，每只音箱的喇叭線各用一條套管更好。其次線管最好用塑料盤管（一種半硬、半透明、正規建筑施工普遍采用的那種），使線管中間沒有接頭，這樣穿線時不會卡線。如果中間必須有接頭，也要用大小頭的方法插接，并且要方向一致。

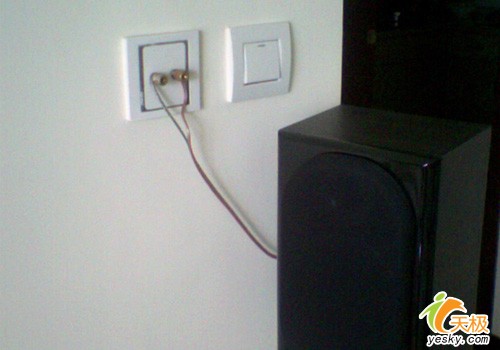

　　而埋線的引出部分，要預留足夠的長度。對于未用得上的喇叭線的外露部分，可用安裝白板盒的方式，將線收藏。白板盒是一種與常用的標準電源插座（8cm#215;6cm盒）同樣大小的盒子，既能藏一定長度的線，蓋上盒板，又很美觀。將來拉出了藏線，盒子也不用拆掉。還有，這樣做也方便進行音箱接線頭的保養，因為接頭在使用久了之后難免受空氣的侵蝕，而在表面產生一層氧化物。接頭公插與母插上都有一層氧化物時，花大錢買的訊號線還有用嗎？采用白板盒的方式可以隨時方便使用類似潔鋁99的東西，把接頭表面磨閃亮，保證清潔溜溜。
